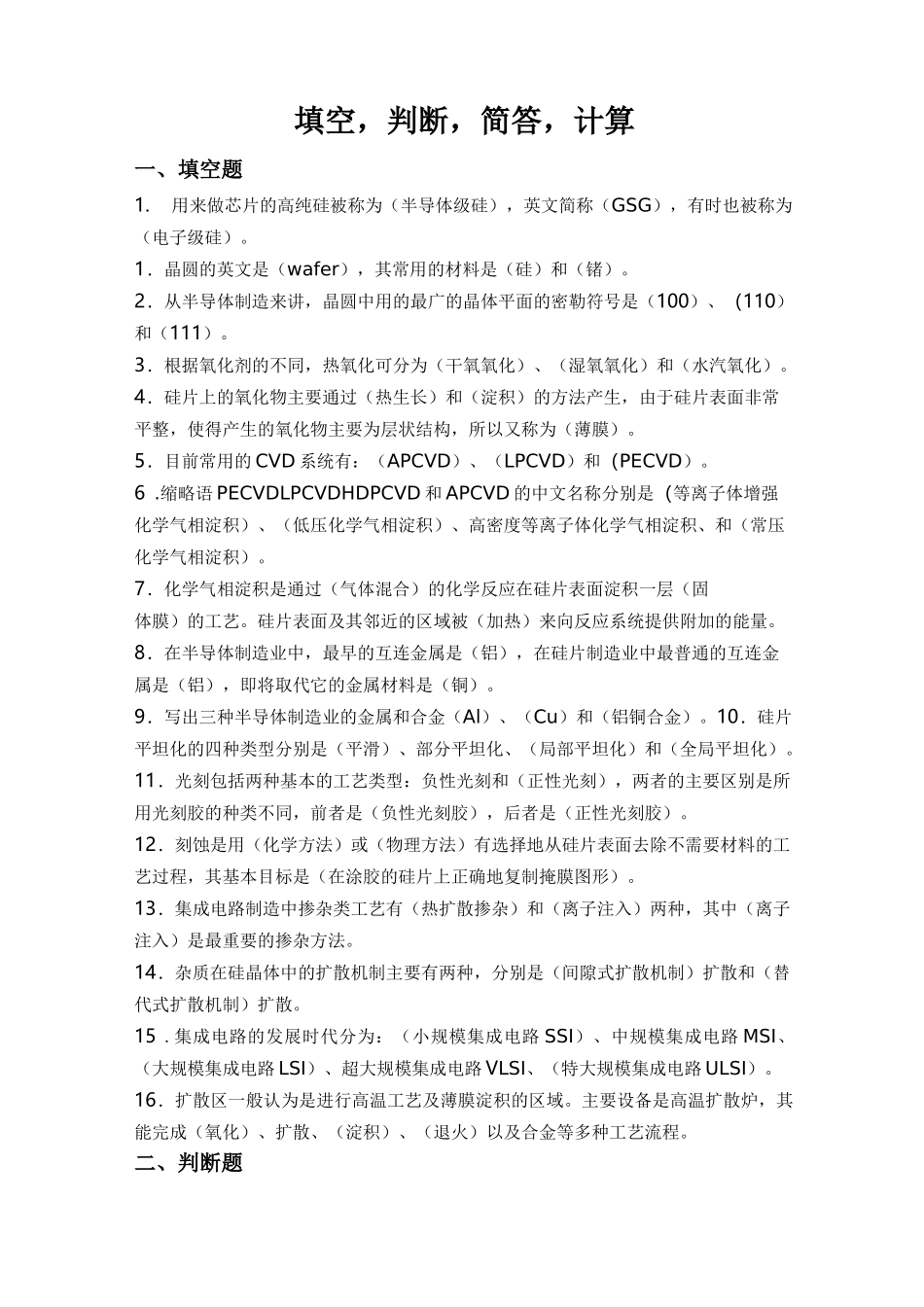

半导体集成电路复习_第1页
1/10

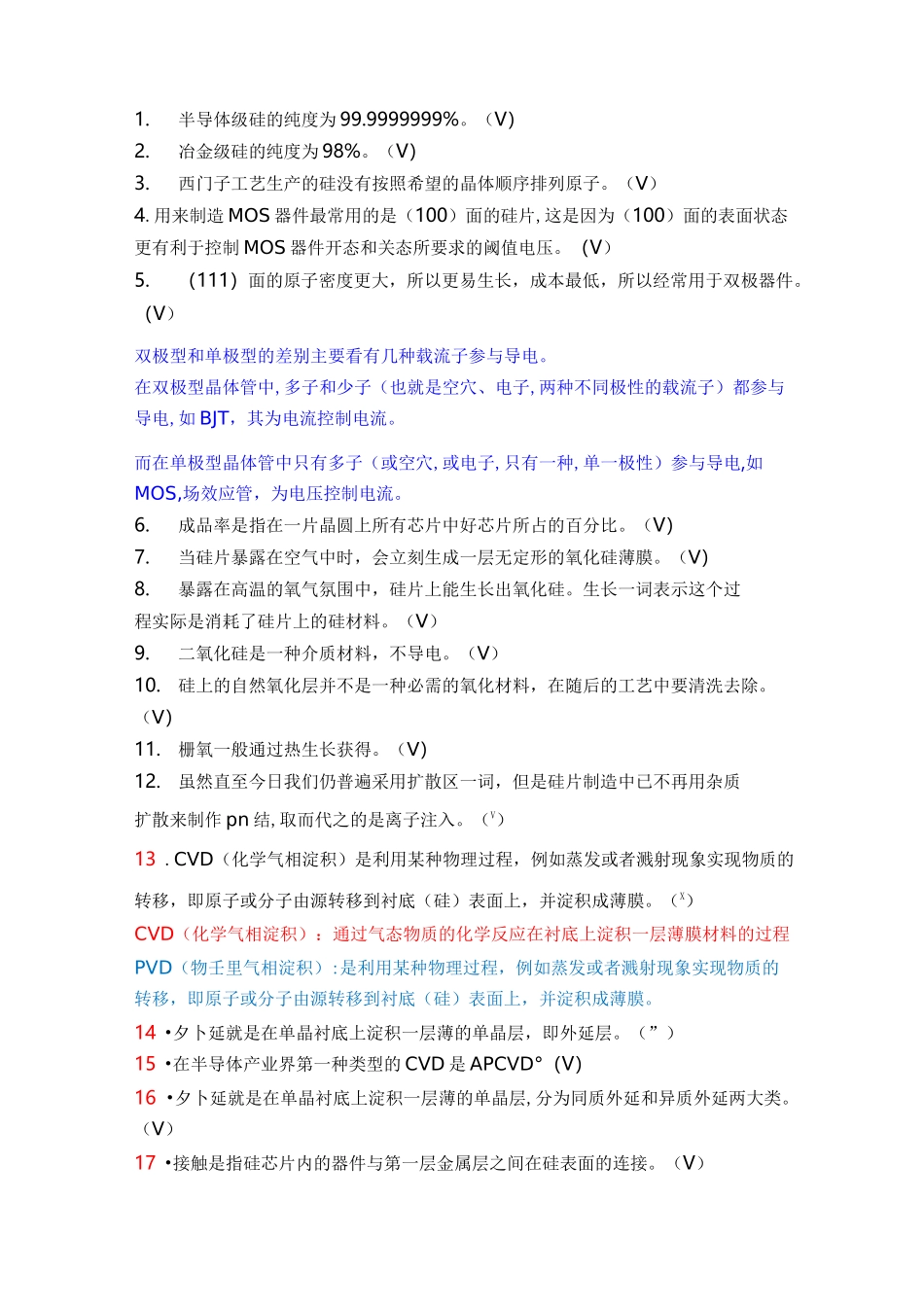

半导体集成电路复习_第2页
2/10

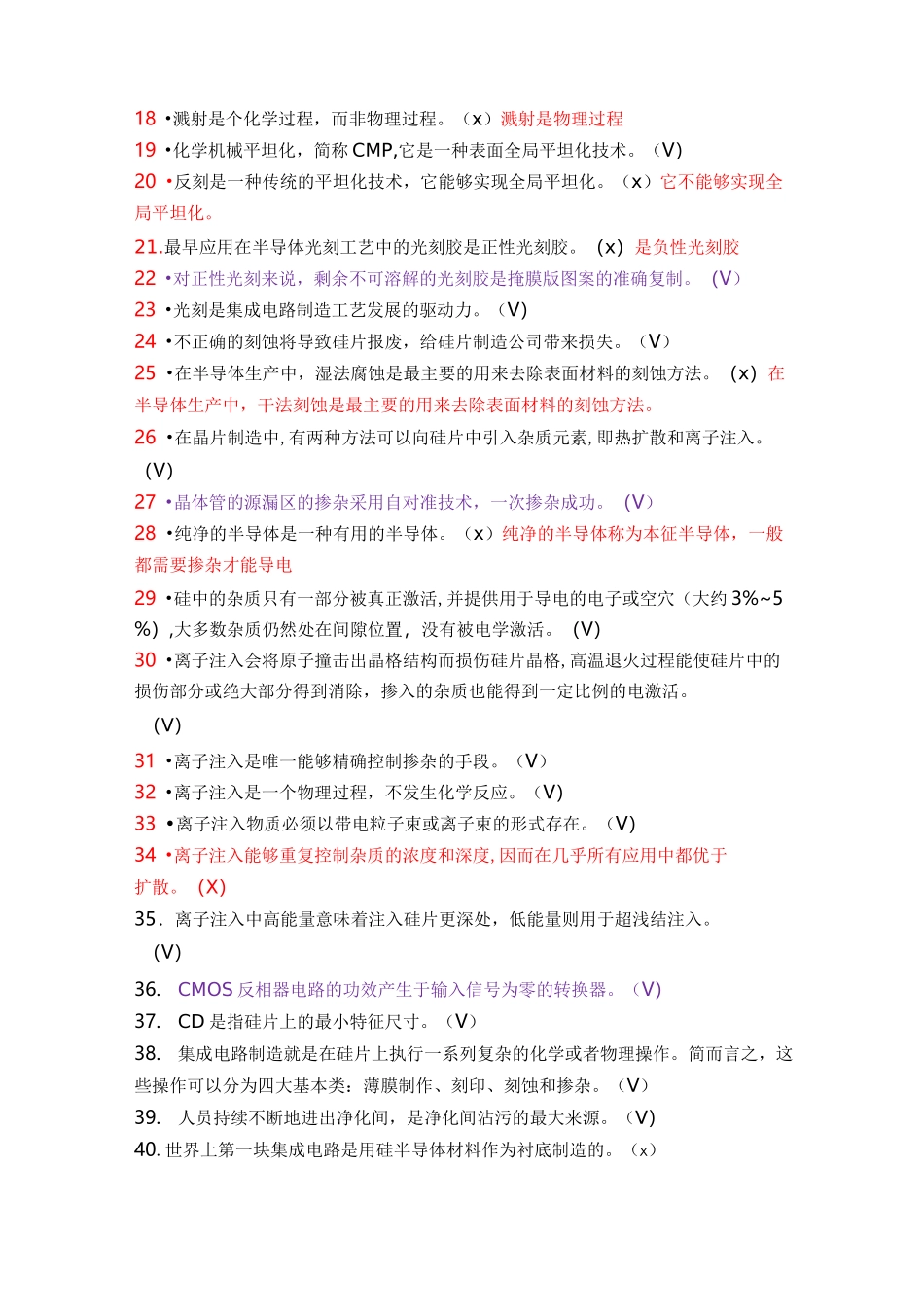

半导体集成电路复习_第3页
3/10
填空,判断,简答,计算一、填空题1.用来做芯片的高纯硅被称为(半导体级硅),英文简称(GSG),有时也被称为(电子级硅)。1.晶圆的英文是(wafer),其常用的材料是(硅)和(锗)。2.从半导体制造来讲,晶圆中用的最广的晶体平面的密勒符号是(100)、(110)和(111)。3.根据氧化剂的不同,热氧化可分为(干氧氧化)、(湿氧氧化)和(水汽氧化)。4.硅片上的氧化物主要通过(热生长)和(淀积)的方法产生,由于硅片表面非常平整,使得产生的氧化物主要为层状结构,所以又称为(薄膜)。5.目前常用的CVD系统有:(APCVD)、(LPCVD)和(PECVD)。6.缩略语PECVDLPCVDHDPCVD和APCVD的中文名称分别是(等离子体增强化学气相淀积)、(低压化学气相淀积)、高密度等离子体化学气相淀积、和(常压化学气相淀积)。7.化学气相淀积是通过(气体混合)的化学反应在硅片表面淀积一层(固体膜)的工艺。硅片表面及其邻近的区域被(加热)来向反应系统提供附加的能量。8.在半导体制造业中,最早的互连金属是(铝),在硅片制造业中最普通的互连金属是(铝),即将取代它的金属材料是(铜)。9.写出三种半导体制造业的金属和合金(Al)、(Cu)和(铝铜合金)。10.硅片平坦化的四种类型分别是(平滑)、部分平坦化、(局部平坦化)和(全局平坦化)。11.光刻包括两种基本的工艺类型:负性光刻和(正性光刻),两者的主要区别是所用光刻胶的种类不同,前者是(负性光刻胶),后者是(正性光刻胶)。12.刻蚀是用(化学方法)或(物理方法)有选择地从硅片表面去除不需要材料的工艺过程,其基本目标是(在涂胶的硅片上正确地复制掩膜图形)。13.集成电路制造中掺杂类工艺有(热扩散掺杂)和(离子注入)两种,其中(离子注入)是最重要的掺杂方法。14.杂质在硅晶体中的扩散机制主要有两种,分别是(间隙式扩散机制)扩散和(替代式扩散机制)扩散。15.集成电路的发展时代分为:(小规模集成电路SSI)、中规模集成电路MSI、(大规模集成电路LSI)、超大规模集成电路VLSI、(特大规模集成电路ULSI)。16.扩散区一般认为是进行高温工艺及薄膜淀积的区域。主要设备是高温扩散炉,其能完成(氧化)、扩散、(淀积)、(退火)以及合金等多种工艺流程。二、判断题1.半导体级硅的纯度为99.9999999%。(V)2.冶金级硅的纯度为98%。(V)3.西门子工艺生产的硅没有按照希望的晶体顺序排列原子。(V)4.用来制造MOS器件最常用的是(100)面的硅片,这是因为(100)面的表面状态更有利于控制MOS器件开态和关态所要求的阈值电压。(V)5.(111)面的原子密度更大,所以更易生长,成本最低,所以经常用于双极器件。(V)双极型和单极型的差别主要看有几种载流子参与导电。在双极型晶体管中,多子和少子(也就是空穴、电子,两种不同极性的载流子)都参与导电,如BJT,其为电流控制电流。而在单极型晶体管中只有多子(或空穴,或电子,只有一种,单一极性)参与导电,如MOS,场效应管,为电压控制电流。6.成品率是指在一片晶圆上所有芯片中好芯片所占的百分比。(V)7.当硅片暴露在空气中时,会立刻生成一层无定形的氧化硅薄膜。(V)8.暴露在高温的氧气氛围中,硅片上能生长出氧化硅。生长一词表示这个过程实际是消耗了硅片上的硅材料。(V)9.二氧化硅是一种介质材料,不导电。(V)10.硅上的自然氧化层并不是一种必需的氧化材料,在随后的工艺中要清洗去除。(V)11.栅氧一般通过热生长获得。(V)12.虽然直至今日我们仍普遍采用扩散区一词,但是硅片制造中已不再用杂质扩散来制作pn结,取而代之的是离子注入。(V)13.CVD(化学气相淀积)是利用某种物理过程,例如蒸发或者溅射现象实现物质的转移,即原子或分子由源转移到衬底(硅)表面上,并淀积成薄膜。(X)CVD(化学气相淀积):通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程PVD(物壬里气相淀积):是利用某种物理过程,例如蒸发或者溅射现象实现物质的转移,即原子或分子由源转移到衬底(硅)表面上,并淀积成薄膜。14•夕卜延就是在单晶衬底上淀积一层薄的单晶层,即外延层。(”)15•在半导体产业界第一种类型的CVD是APCVD°(...
