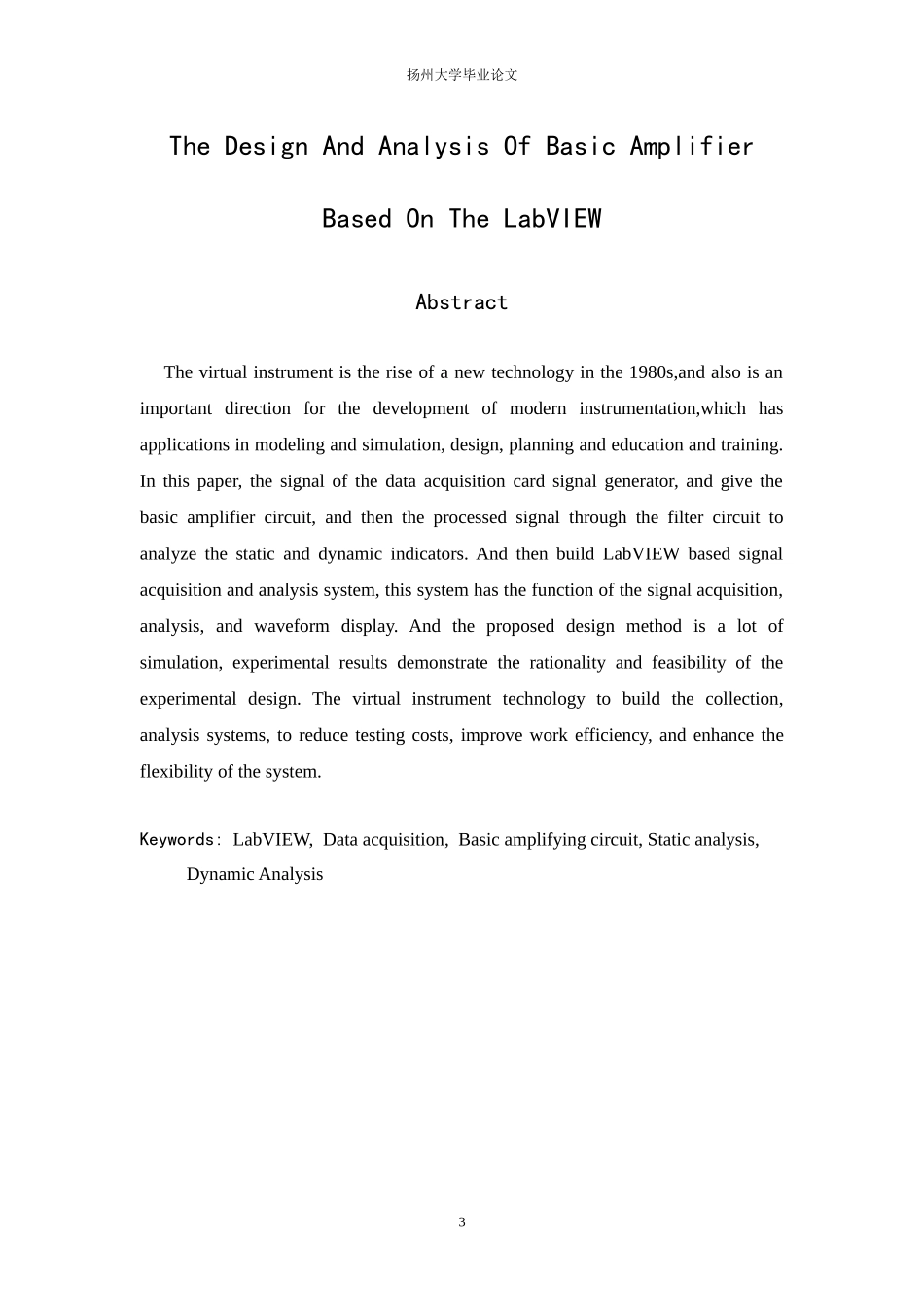

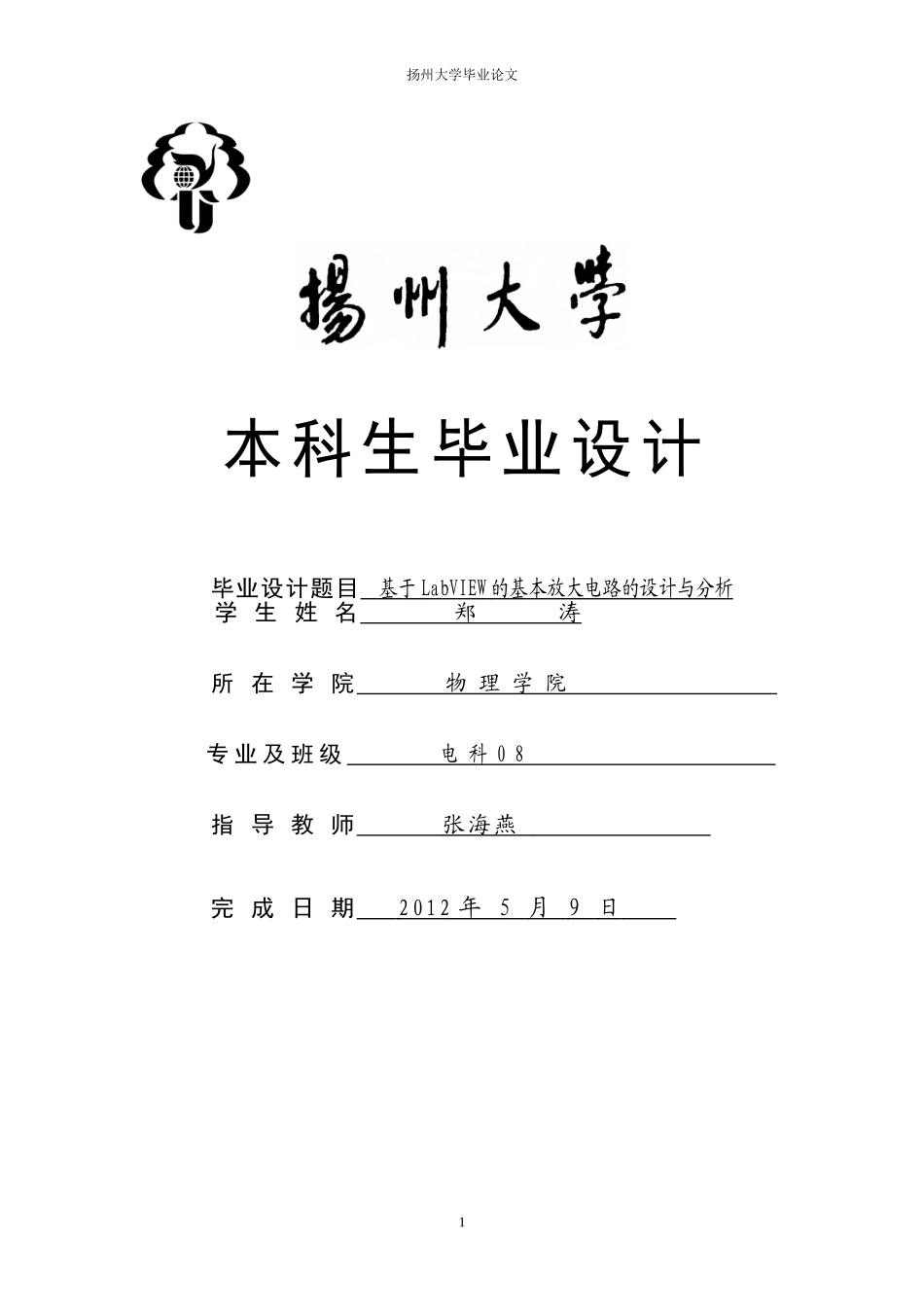

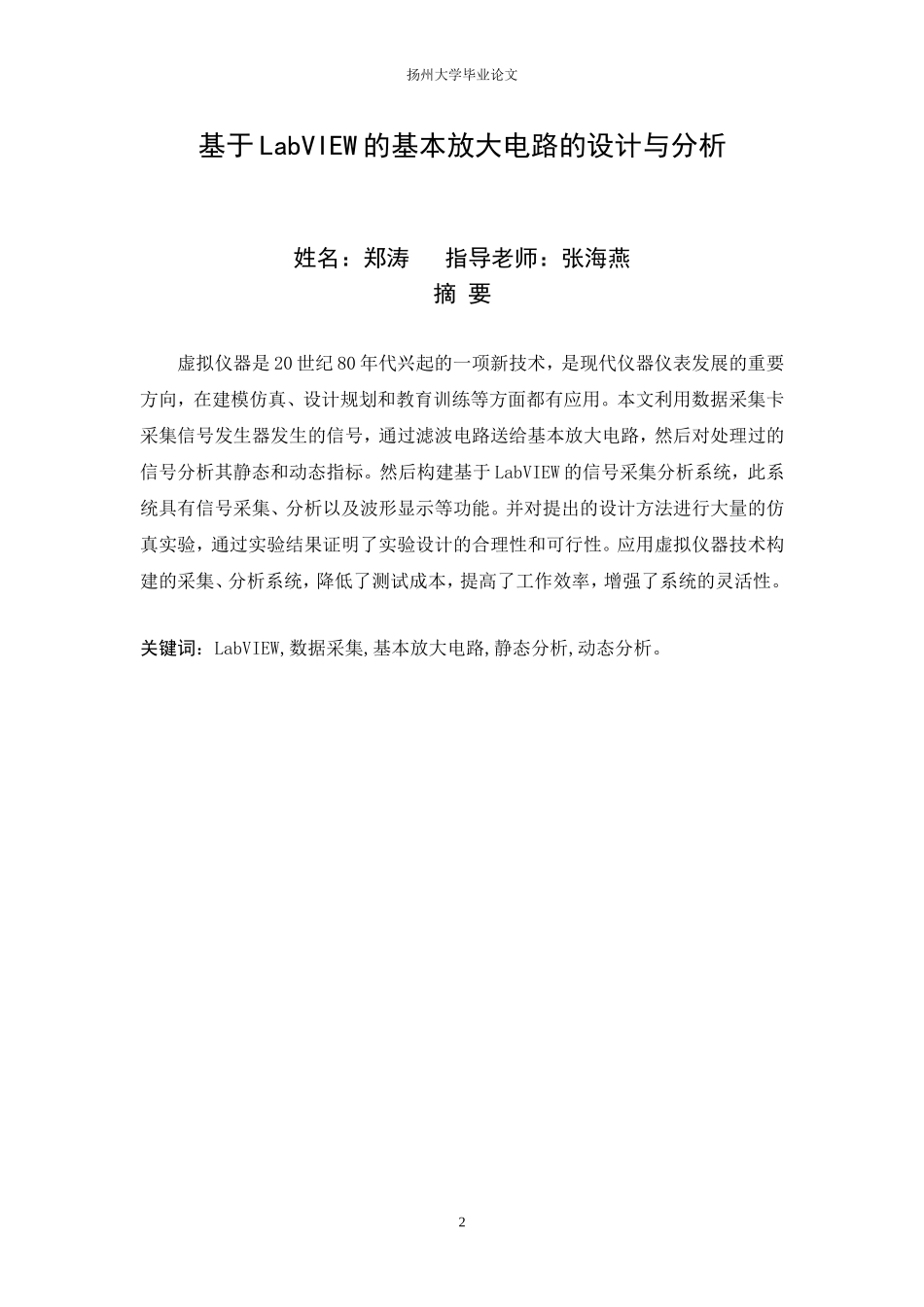

扬州大学毕业论文本科生毕业设计毕业设计题目基于LabVIEW的基本放大电路的设计与分析学生姓名郑涛所在学院物理学院专业及班级电科08指导教师张海燕完成日期2012年5月9日1扬州大学毕业论文基于LabVIEW的基本放大电路的设计与分析姓名:郑涛指导老师:张海燕摘要虚拟仪器是20世纪80年代兴起的一项新技术,是现代仪器仪表发展的重要方向,在建模仿真、设计规划和教育训练等方面都有应用。本文利用数据采集卡采集信号发生器发生的信号,通过滤波电路送给基本放大电路,然后对处理过的信号分析其静态和动态指标。然后构建基于LabVIEW的信号采集分析系统,此系统具有信号采集、分析以及波形显示等功能。并对提出的设计方法进行大量的仿真实验,通过实验结果证明了实验设计的合理性和可行性。应用虚拟仪器技术构建的采集、分析系统,降低了测试成本,提高了工作效率,增强了系统的灵活性。关键词:LabVIEW,数据采集,基本放大电路,静态分析,动态分析。2扬州大学毕业论文TheDesignAndAnalysisOfBasicAmplifierBasedOnTheLabVIEWAbstractThevirtualinstrumentistheriseofanewtechnologyinthe1980s,andalsoisanimportantdirectionforthedevelopmentofmoderninstrumentation,whichhasapplicationsinmodelingandsimulation,design,planningandeducationandtraining.Inthispaper,thesignalofthedataacquisitioncardsignalgenerator,andgivethebasicamplifiercircuit,andthentheprocessedsignalthroughthefiltercircuittoanalyzethestaticanddynamicindicators.AndthenbuildLabVIEWbasedsignalacquisitionandanalysissystem,thissystemhasthefunctionofthesignalacquisition,analysis,andwaveformdisplay.Andtheproposeddesignmethodisalotofsimulation,experimentalresultsdemonstratetherationalityandfeasibilityoftheexperimentaldesign.Thevirtualinstrumenttechnologytobuildthecollection,analysissystems,toreducetestingcosts,improveworkefficiency,andenhancetheflexibilityofthesystem.Keywords:LabVIEW,Dataacquisition,Basicamplifyingcircuit,Staticanalysis,DynamicAnalysis3扬州大学毕业论文目录1.引言…………………………………………………………61.1课题的研究背景…………………………………………6.1.2课题的研究意义…………………………………………7.1.3本文的结构………………………………………………7..2.LabVIEW介绍…………………………………………………8...2.1LabVIEW的介绍…………………………………………8.2.2LabVIEW的应用领域……………………………………83.USB2006数据采集卡…………………………………………103.1对USB2006数据采集卡的介绍…………………………103.1.1USB2006数据采集卡的使用方法…………………103.1.2USB2006数据采集卡的注意事项…………………103.1.3USB2006数据卡的校准……………………………103.1.4USB2006数据采集卡的原理图……………………113.2模入信号37芯D型插座XS1的管脚定义……………124.编程前的准备工作……………………………………………144.1Case选择结构……………………………………………144.2基本放大电路……………………………………………154.2.1基本放大电路的工作原理…………………………15..4.2.2失真波形分析………………………………………175.在LabVIEW环境下的基本放大分析电路的程序设计…………185.1程序设计……………………………………………………185.1.1电路板的设计………………………………………18..5.1.2前面板的设计………………………………………195.1.3Case选择结构………………………………………205.2运行结果……………………………………………………20总结…………………………………………………………………28..致谢……………………………………………………………………29参考文献………………………………………………………………304扬州大学毕业论文1.引言本文旨在用虚拟仪器实现基于LabVIEW的基本放大电路的设计与分析,通过设计基本放大电路实现对采集到的信号进...
