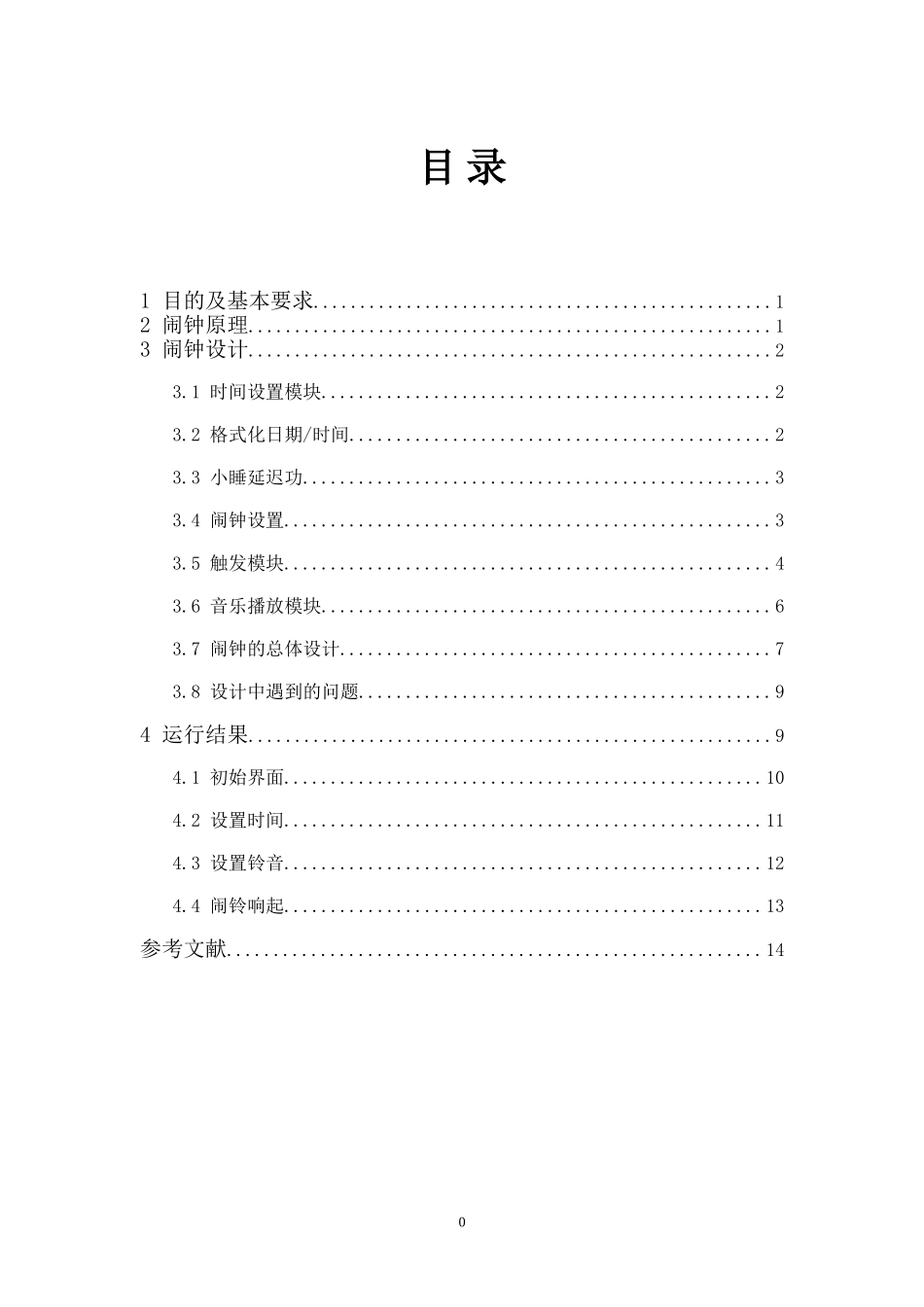

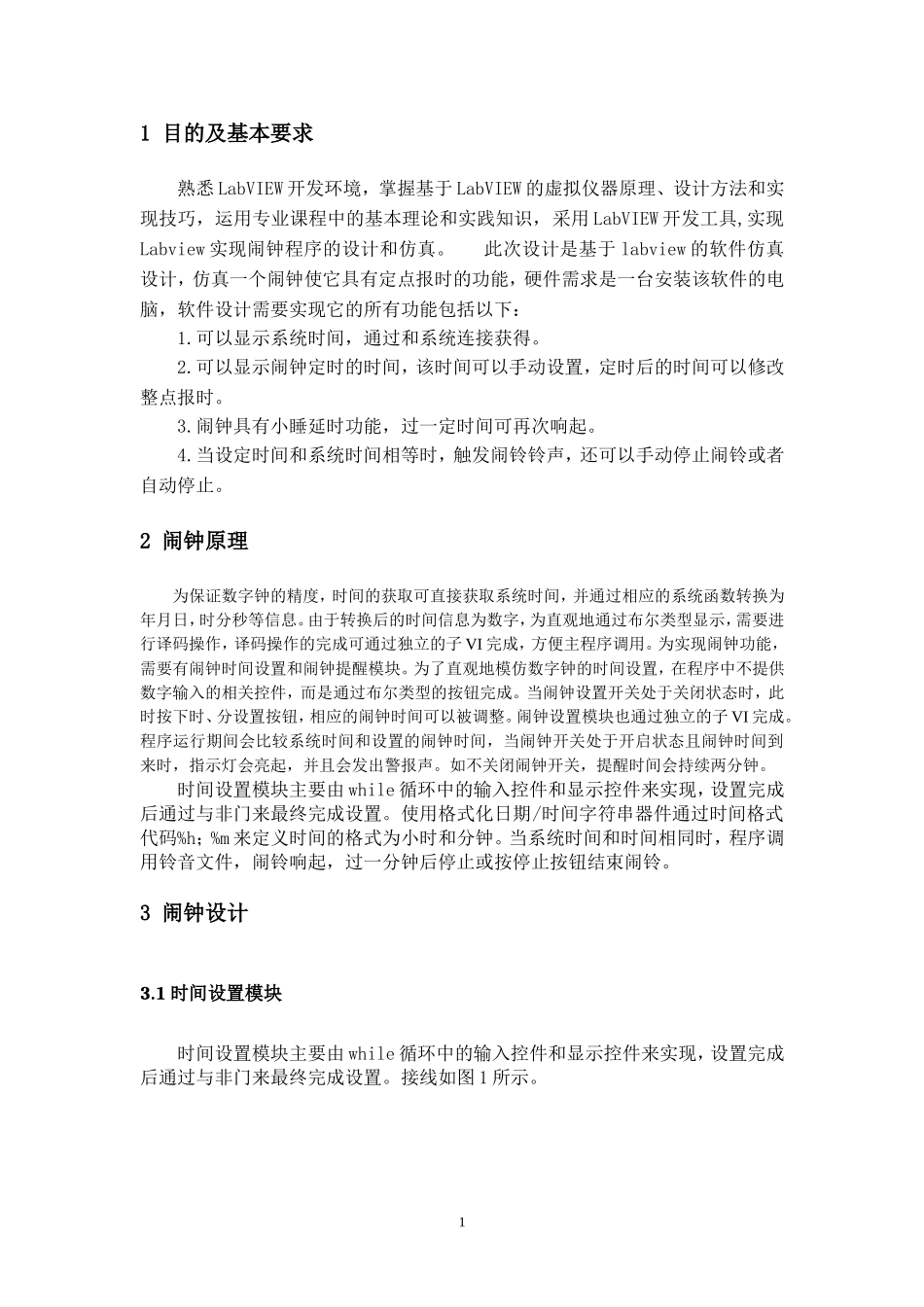

目录1目的及基本要求.................................................12闹钟原理........................................................13闹钟设计........................................................23.1时间设置模块................................................23.2格式化日期/时间.............................................23.3小睡延迟功..................................................33.4闹钟设置....................................................33.5触发模块....................................................43.6音乐播放模块................................................63.7闹钟的总体设计..............................................73.8设计中遇到的问题............................................94运行结果........................................................94.1初始界面...................................................104.2设置时间...................................................114.3设置铃音...................................................124.4闹铃响起...................................................13参考文献.........................................................1401目的及基本要求熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器原理、设计方法和实现技巧，运用专业课程中的基本理论和实践知识，采用LabVIEW开发工具,实现Labview实现闹钟程序的设计和仿真。此次设计是基于labview的软件仿真设计，仿真一个闹钟使它具有定点报时的功能，硬件需求是一台安装该软件的电脑，软件设计需要实现它的所有功能包括以下：1.可以显示系统时间，通过和系统连接获得。2.可以显示闹钟定时的时间，该时间可以手动设置，定时后的时间可以修改整点报时。3.闹钟具有小睡延时功能，过一定时间可再次响起。4.当设定时间和系统时间相等时，触发闹铃铃声，还可以手动停止闹铃或者自动停止。2闹钟原理为保证数字钟的精度，时间的获取可直接获取系统时间，并通过相应的系统函数转换为年月日，时分秒等信息。由于转换后的时间信息为数字，为直观地通过布尔类型显示，需要进行译码操作，译码操作的完成可通过独立的子VI完成，方便主程序调用。为实现闹钟功能，需要有闹钟时间设置和闹钟提醒模块。为了直观地模仿数字钟的时间设置，在程序中不提供数字输入的相关控件，而是通过布尔类型的按钮完成。当闹钟设置开关处于关闭状态时，此时按下时、分设置按钮，相应的闹钟时间可以被调整。闹钟设置模块也通过独立的子VI完成。程序运行期间会比较系统时间和设置的闹钟时间，当闹钟开关处于开启状态且闹钟时间到来时，指示灯会亮起，并且会发出警报声。如不关闭闹钟开关，提醒时间会持续两分钟。时间设置模块主要由while循环中的输入控件和显示控件来实现，设置完成后通过与非门来最终完成设置。使用格式化日期/时间字符串器件通过时间格式代码%h；%m来定义时间的格式为小时和分钟。当系统时间和时间相同时，程序调用铃音文件，闹铃响起，过一分钟后停止或按停止按钮结束闹铃。3闹钟设计3.1时间设置模块时间设置模块主要由while循环中的输入控件和显示控件来实现，设置完成后通过与非门来最终完成设置。接线如图1所示。1图1时间设置3.2格式化时间其中使用格式化日期/时间字符串器件通过时间格式代码%h；%m来定义时间的格式为小时和分钟，接线如图2所示。图2格式化时间3.3小睡延迟功小睡延迟功能，选择小睡功能后，5分钟之后闹铃再响起。主要依靠选择元器件及其连线。接线如图3所示。2图3小睡延迟注释：图4比较函数原件说明：依据s的值，返回连线至t活f输入的值。S为true时，函数返回连线至t值。S为false时，函数返回连线至f的值。3.4闹钟设置闹钟的设置，用来设置闹钟的开关，把下载好的语音文件送到程序，达到设置时间，程序调用语音，进行闹铃，接线如图5所示。图5闹钟设置3注释：图6结构结构说明：包含了多个子程序框图、分支、结构执行时，仅有一个子程序框图或分支执行。连线至选择线接线...
