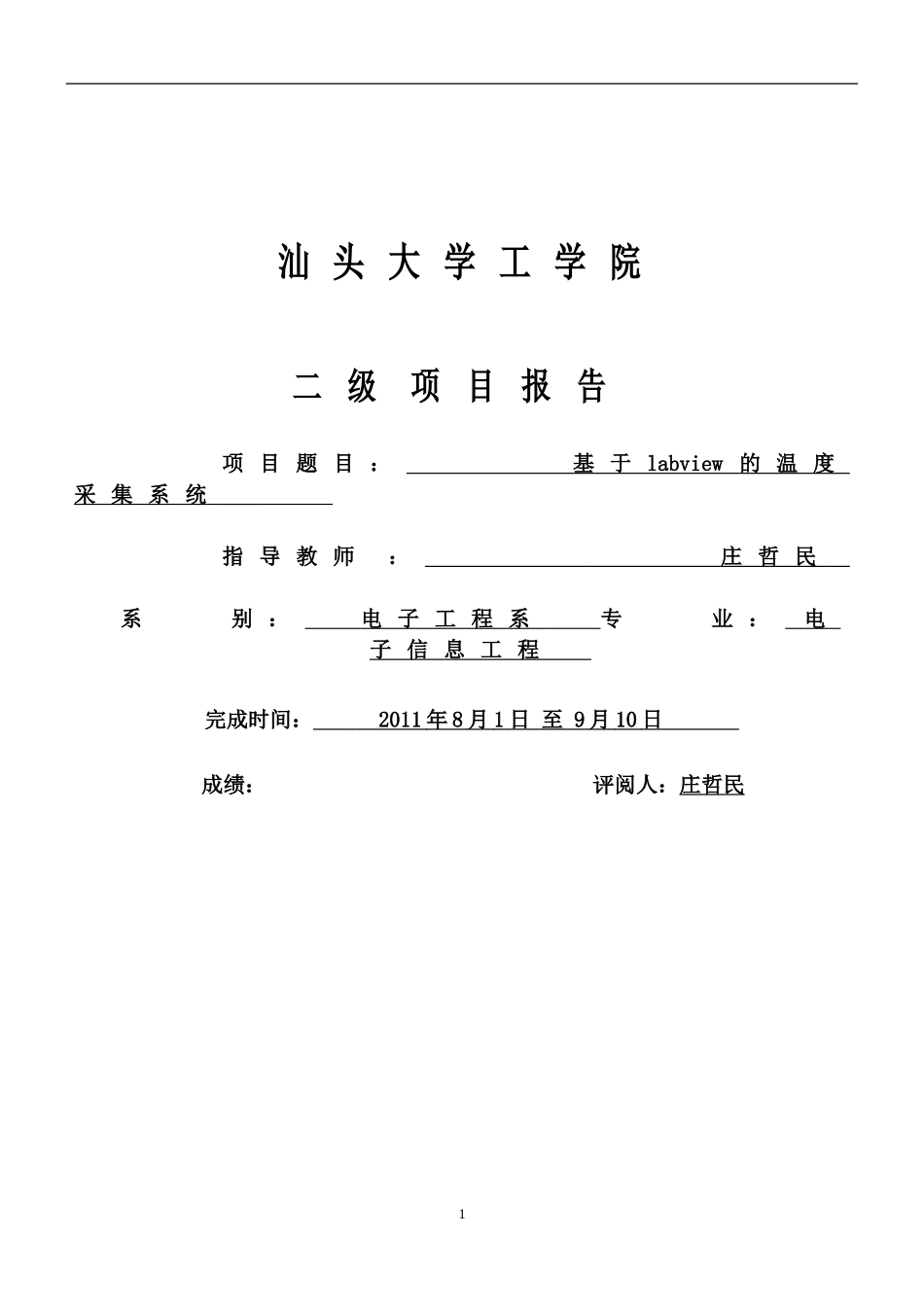

基于LabVIEW的温度采集系统报告_第1页
1/36

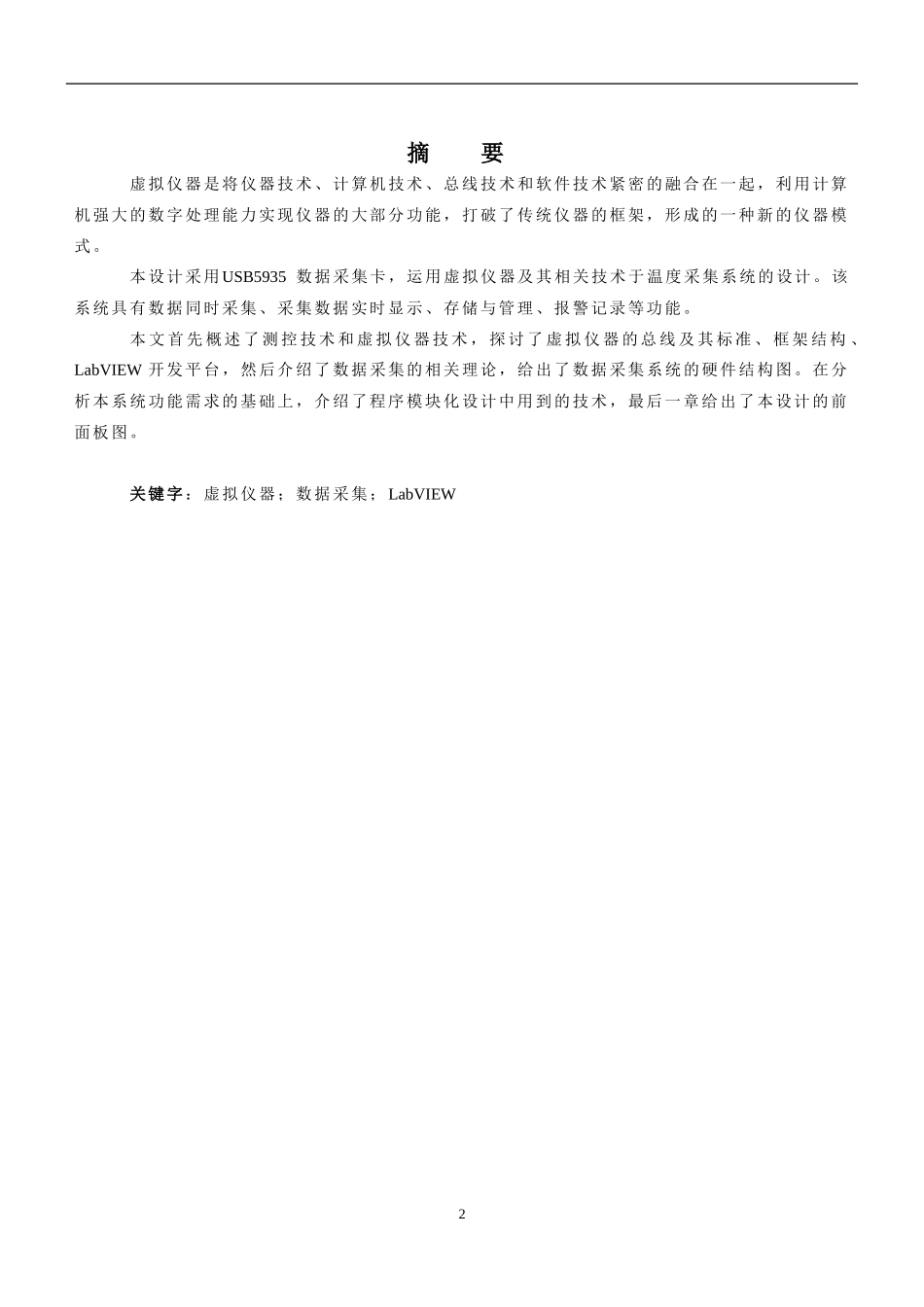

基于LabVIEW的温度采集系统报告_第2页
2/36

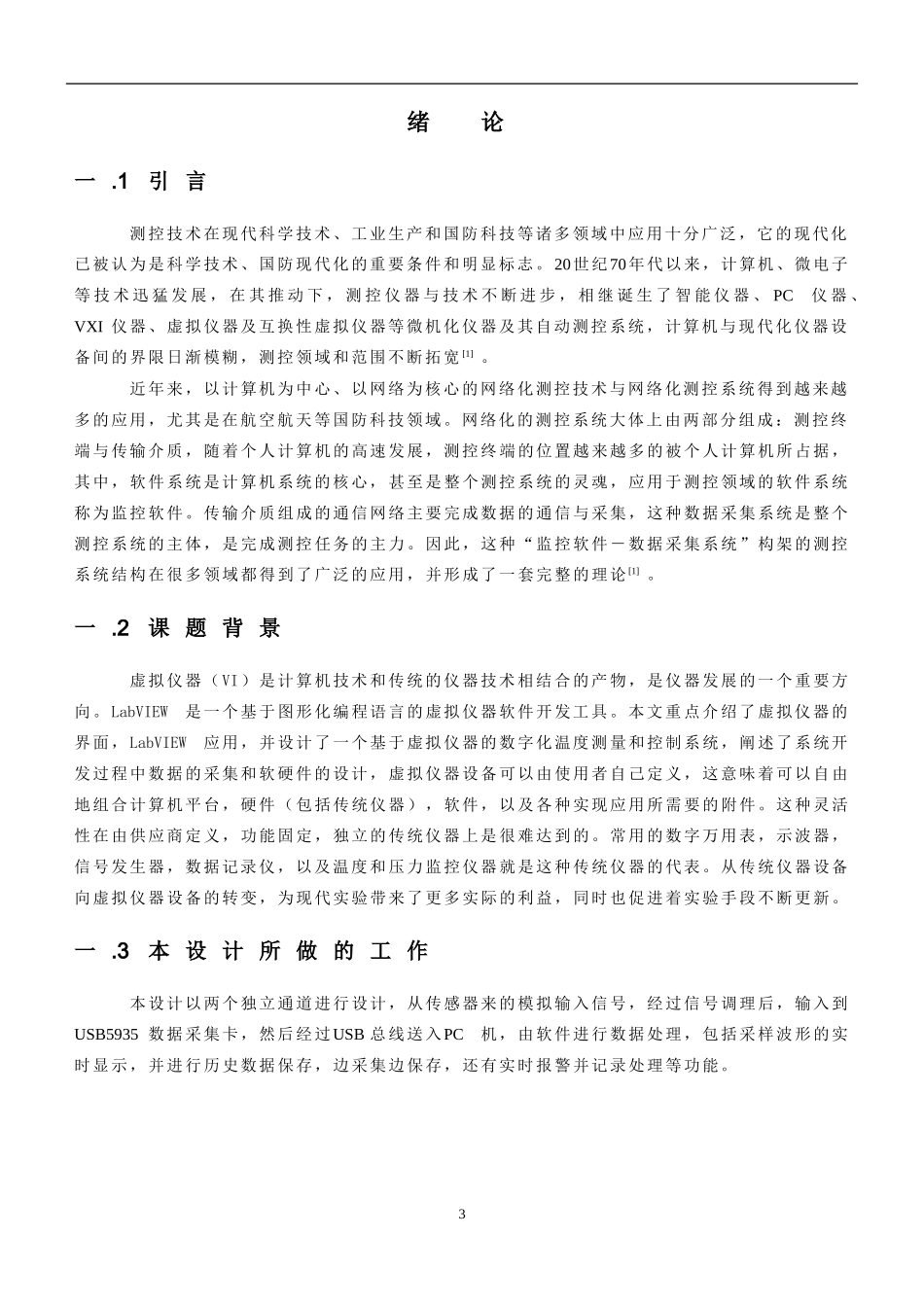

基于LabVIEW的温度采集系统报告_第3页
3/36
汕头大学工学院二级项目报告项目题目:基于labview的温度采集系统指导教师:庄哲民系别:电子工程系专业:电子信息工程完成时间:2011年8月1日至9月10日成绩:评阅人:庄哲民1摘要虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起,利用计算机强大的数字处理能力实现仪器的大部分功能,打破了传统仪器的框架,形成的一种新的仪器模式。本设计采用USB5935数据采集卡,运用虚拟仪器及其相关技术于温度采集系统的设计。该系统具有数据同时采集、采集数据实时显示、存储与管理、报警记录等功能。本文首先概述了测控技术和虚拟仪器技术,探讨了虚拟仪器的总线及其标准、框架结构、LabVIEW开发平台,然后介绍了数据采集的相关理论,给出了数据采集系统的硬件结构图。在分析本系统功能需求的基础上,介绍了程序模块化设计中用到的技术,最后一章给出了本设计的前面板图。关键字:虚拟仪器;数据采集;LabVIEW2绪论一.1引言测控技术在现代科学技术、工业生产和国防科技等诸多领域中应用十分广泛,它的现代化已被认为是科学技术、国防现代化的重要条件和明显标志。20世纪70年代以来,计算机、微电子等技术迅猛发展,在其推动下,测控仪器与技术不断进步,相继诞生了智能仪器、PC仪器、VXI仪器、虚拟仪器及互换性虚拟仪器等微机化仪器及其自动测控系统,计算机与现代化仪器设备间的界限日渐模糊,测控领域和范围不断拓宽[1]。近年来,以计算机为中心、以网络为核心的网络化测控技术与网络化测控系统得到越来越多的应用,尤其是在航空航天等国防科技领域。网络化的测控系统大体上由两部分组成:测控终端与传输介质,随着个人计算机的高速发展,测控终端的位置越来越多的被个人计算机所占据,其中,软件系统是计算机系统的核心,甚至是整个测控系统的灵魂,应用于测控领域的软件系统称为监控软件。传输介质组成的通信网络主要完成数据的通信与采集,这种数据采集系统是整个测控系统的主体,是完成测控任务的主力。因此,这种“监控软件-数据采集系统”构架的测控系统结构在很多领域都得到了广泛的应用,并形成了一套完整的理论[1]。一.2课题背景虚拟仪器(VI)是计算机技术和传统的仪器技术相结合的产物,是仪器发展的一个重要方向。LabVIEW是一个基于图形化编程语言的虚拟仪器软件开发工具。本文重点介绍了虚拟仪器的界面,LabVIEW应用,并设计了一个基于虚拟仪器的数字化温度测量和控制系统,阐述了系统开发过程中数据的采集和软硬件的设计,虚拟仪器设备可以由使用者自己定义,这意味着可以自由地组合计算机平台,硬件(包括传统仪器),软件,以及各种实现应用所需要的附件。这种灵活性在由供应商定义,功能固定,独立的传统仪器上是很难达到的。常用的数字万用表,示波器,信号发生器,数据记录仪,以及温度和压力监控仪器就是这种传统仪器的代表。从传统仪器设备向虚拟仪器设备的转变,为现代实验带来了更多实际的利益,同时也促进着实验手段不断更新。一.3本设计所做的工作本设计以两个独立通道进行设计,从传感器来的模拟输入信号,经过信号调理后,输入到USB5935数据采集卡,然后经过USB总线送入PC机,由软件进行数据处理,包括采样波形的实时显示,并进行历史数据保存,边采集边保存,还有实时报警并记录处理等功能。3虚拟仪器2.1虚拟仪器技术概述2.1.1虚拟仪器的概念虚拟仪器的概念是由美国国家仪器公司(NationalInstruments)最先提出的[4][5]。所谓虚拟仪器是基于计算机的软硬件测试平台,它可代替传统的测量仪器,如示波器、逻辑分析仪、信号发生器、频谱分析仪等;可集成于自动控制、工业控制系统之中;可自由构建成专有仪器系统。虚拟仪器是智能仪器之后的新一代测量仪器。虚拟仪器的核心技术思想就是“软件即是仪器”。该技术把仪器分为计算机、仪器硬件和应用软件三部分。虚拟仪器以通用计算机和配备标准数字接口的测量仪器(包括GPIB、RS-232等传统仪器以及新型的VXI模块化仪器)为基础,将仪器硬件连接到各种计算机平台上,直接利用计算机丰富的软硬件资源,将计算机硬件(处理器、存储器、显示器)和测量仪器(频率计、示波器、信号源)等硬件资...
