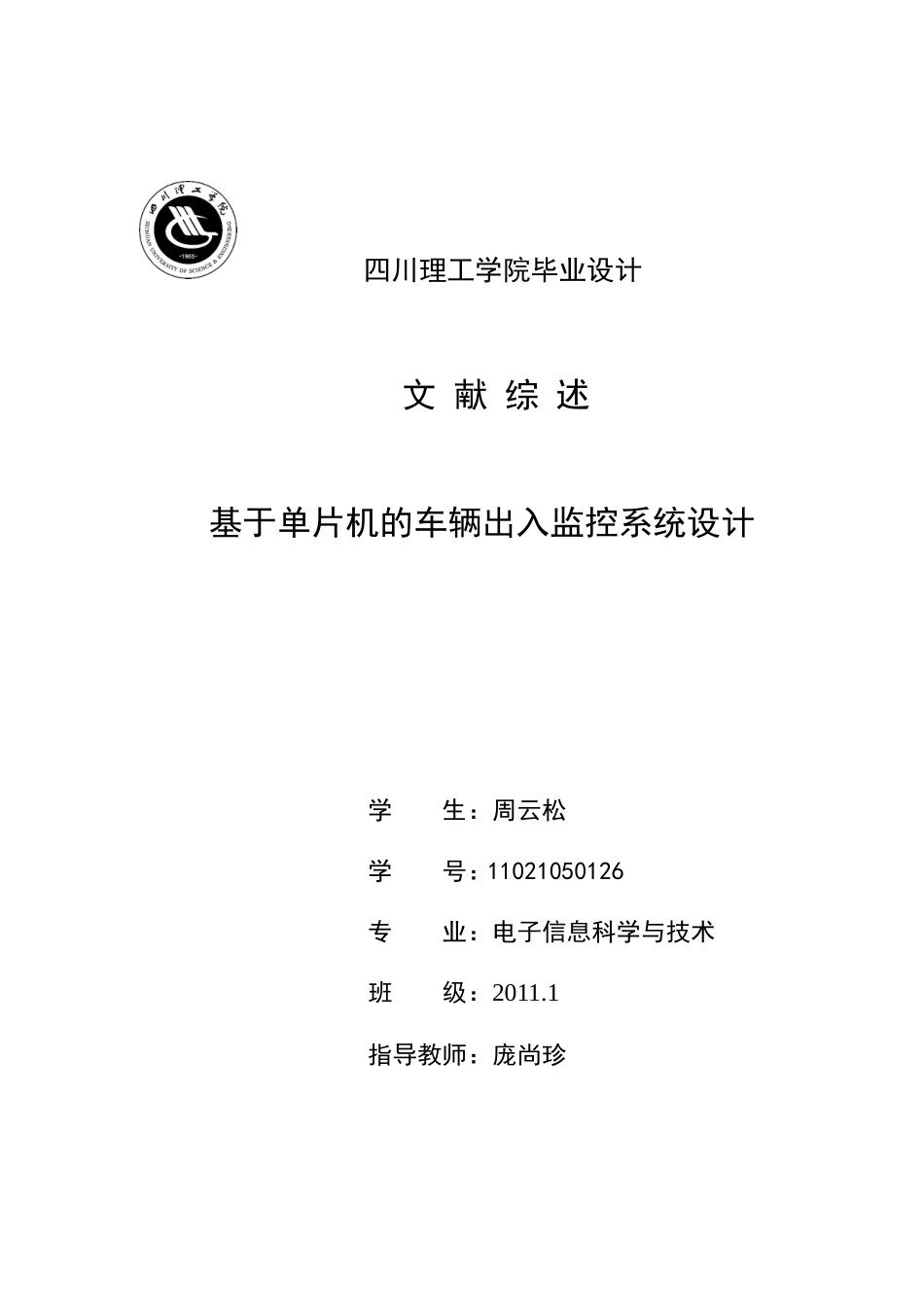

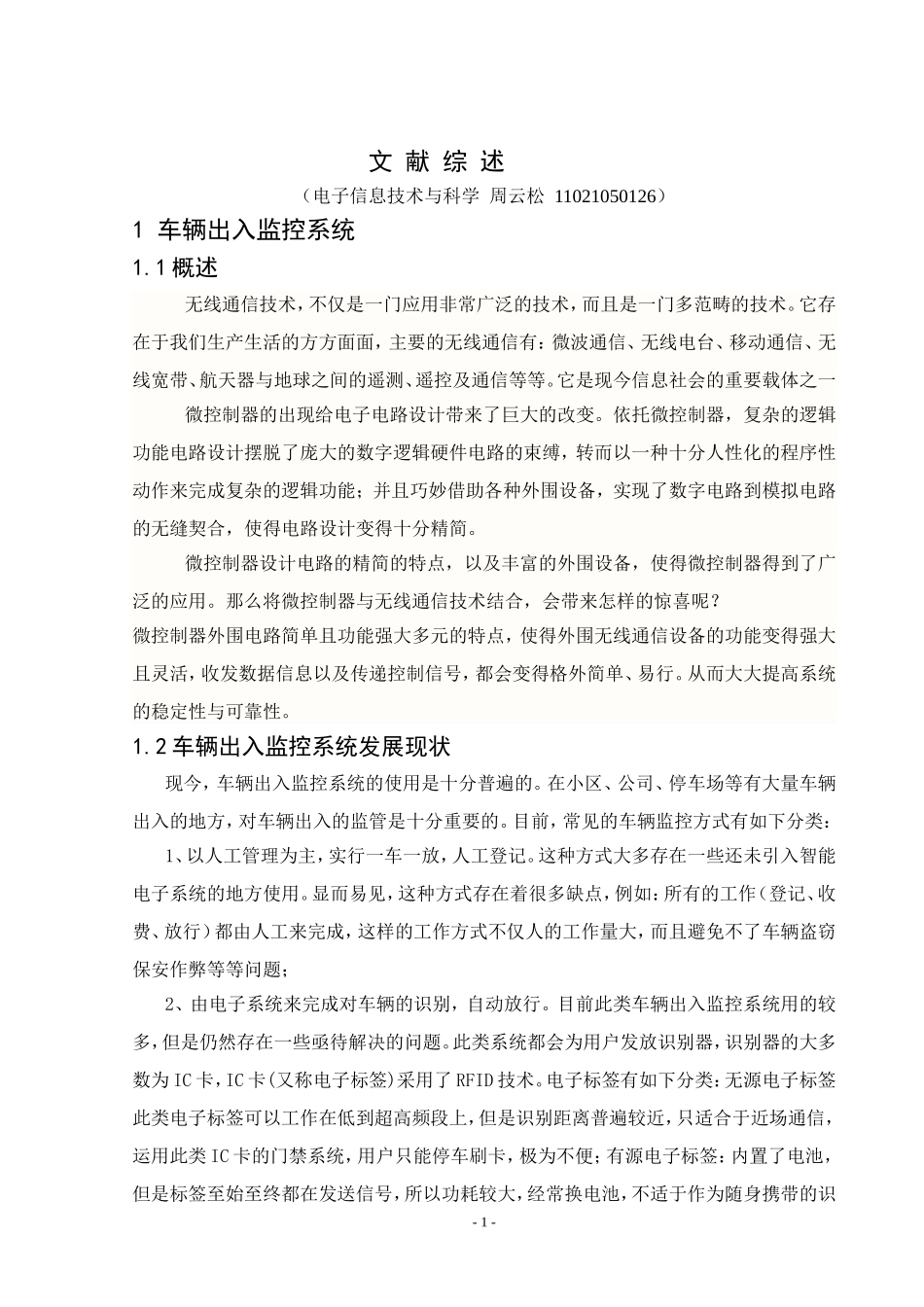

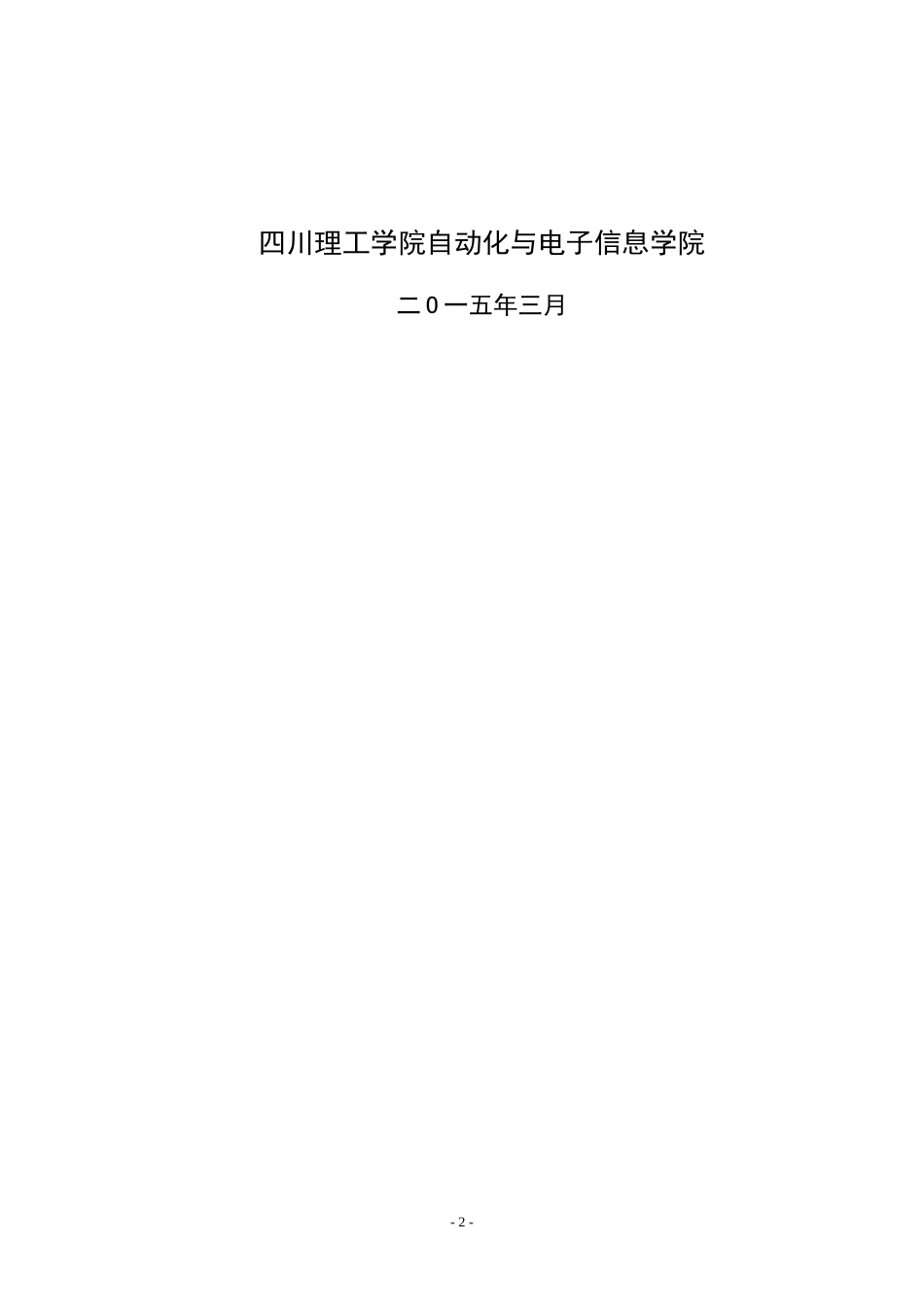

四川理工学院毕业设计文献综述基于单片机的车辆出入监控系统设计学生：周云松学号：11021050126专业：电子信息科学与技术班级：2011.1指导教师：庞尚珍四川理工学院自动化与电子信息学院二O一五年三月-2-文献综述（电子信息技术与科学周云松11021050126）1车辆出入监控系统1.1概述无线通信技术，不仅是一门应用非常广泛的技术，而且是一门多范畴的技术。它存在于我们生产生活的方方面面，主要的无线通信有：微波通信、无线电台、移动通信、无线宽带、航天器与地球之间的遥测、遥控及通信等等。它是现今信息社会的重要载体之一微控制器的出现给电子电路设计带来了巨大的改变。依托微控制器，复杂的逻辑功能电路设计摆脱了庞大的数字逻辑硬件电路的束缚，转而以一种十分人性化的程序性动作来完成复杂的逻辑功能；并且巧妙借助各种外围设备，实现了数字电路到模拟电路的无缝契合，使得电路设计变得十分精简。微控制器设计电路的精简的特点，以及丰富的外围设备，使得微控制器得到了广泛的应用。那么将微控制器与无线通信技术结合，会带来怎样的惊喜呢？微控制器外围电路简单且功能强大多元的特点，使得外围无线通信设备的功能变得强大且灵活，收发数据信息以及传递控制信号，都会变得格外简单、易行。从而大大提高系统的稳定性与可靠性。1.2车辆出入监控系统发展现状现今，车辆出入监控系统的使用是十分普遍的。在小区、公司、停车场等有大量车辆出入的地方，对车辆出入的监管是十分重要的。目前，常见的车辆监控方式有如下分类：1、以人工管理为主，实行一车一放，人工登记。这种方式大多存在一些还未引入智能电子系统的地方使用。显而易见，这种方式存在着很多缺点，例如：所有的工作（登记、收费、放行）都由人工来完成，这样的工作方式不仅人的工作量大，而且避免不了车辆盗窃保安作弊等等问题；2、由电子系统来完成对车辆的识别，自动放行。目前此类车辆出入监控系统用的较多，但是仍然存在一些亟待解决的问题。此类系统都会为用户发放识别器，识别器的大多数为IC卡，IC卡(又称电子标签)采用了RFID技术。电子标签有如下分类：无源电子标签此类电子标签可以工作在低到超高频段上，但是识别距离普遍较近，只适合于近场通信，运用此类IC卡的门禁系统，用户只能停车刷卡，极为不便；有源电子标签：内置了电池，但是标签至始至终都在发送信号，所以功耗较大，经常换电池，不适于作为随身携带的识-1-别器半有缘电子标签：内置了电池，功耗比较低，靠近读卡器时，受到读卡器电磁场激发才会工作，适合作为门禁系统识别器，但是极限通信距离也只有10M，车辆进出门禁时，需要将车速降至很低，效率并不高。以上可以看出，目前的车辆出入监控系统，不论是人工管理还是机器智能管理，都存在一些问题。如何安全并且解决这些系统存在的问题，提高车辆进出监控系统的效率和安全性是研究的主要内容。2基于单片机的车辆出入监控系统的设计方法2.1单片机简介微控制器（Microcontroller）俗称单片机，虽然体积很小，但是它确是一个完整的计算机系统，只需要很简单的外围电路就可以工作。它将CPU、RAM、ROM、BUS、TIMER、等部件全部集成在一个硅片上，所以称为单片机。最具代表性单片机则为微软推出的MCS-51单片机，一经推出便受到欢迎。至今，各个单片机生产厂商任然在生产51内核的单片机，并且为了51单片机能适应不断提高的工业控制，增强51单片机的性能，在单片机内增加了更多的外围设备（如：ADC、DAC以及各类总线SPI、CAN、I2C等）、缩短了指令执行周期、提高工作频率等。虽然作为一个8位单片机，以及后来出现的16位单片机，在性能上已经满足不了要求较高的系统，速度及处理能力跟不上嵌入式内核的控制器。但是，51单片机的并没有被淘汰，在一些要求不太高的应用环境，单片机以其绝对价格优势以及卓越的性能，在控制领域立于不败之地。随着单片机性能的不断提高，早期专用于工业控制的单片机，现今也有了更为广泛的应，如：智能仪器、家用电器、网络通信、汽车电子等等。可见，单片机从性能以及各个方面都能满足我们设计的需求。2.2车辆出入监控系统的设计方法车辆出入监控系统自采用电子系统以来...
