模拟量控制系统扰动试验报告(模板-草稿)VIP免费

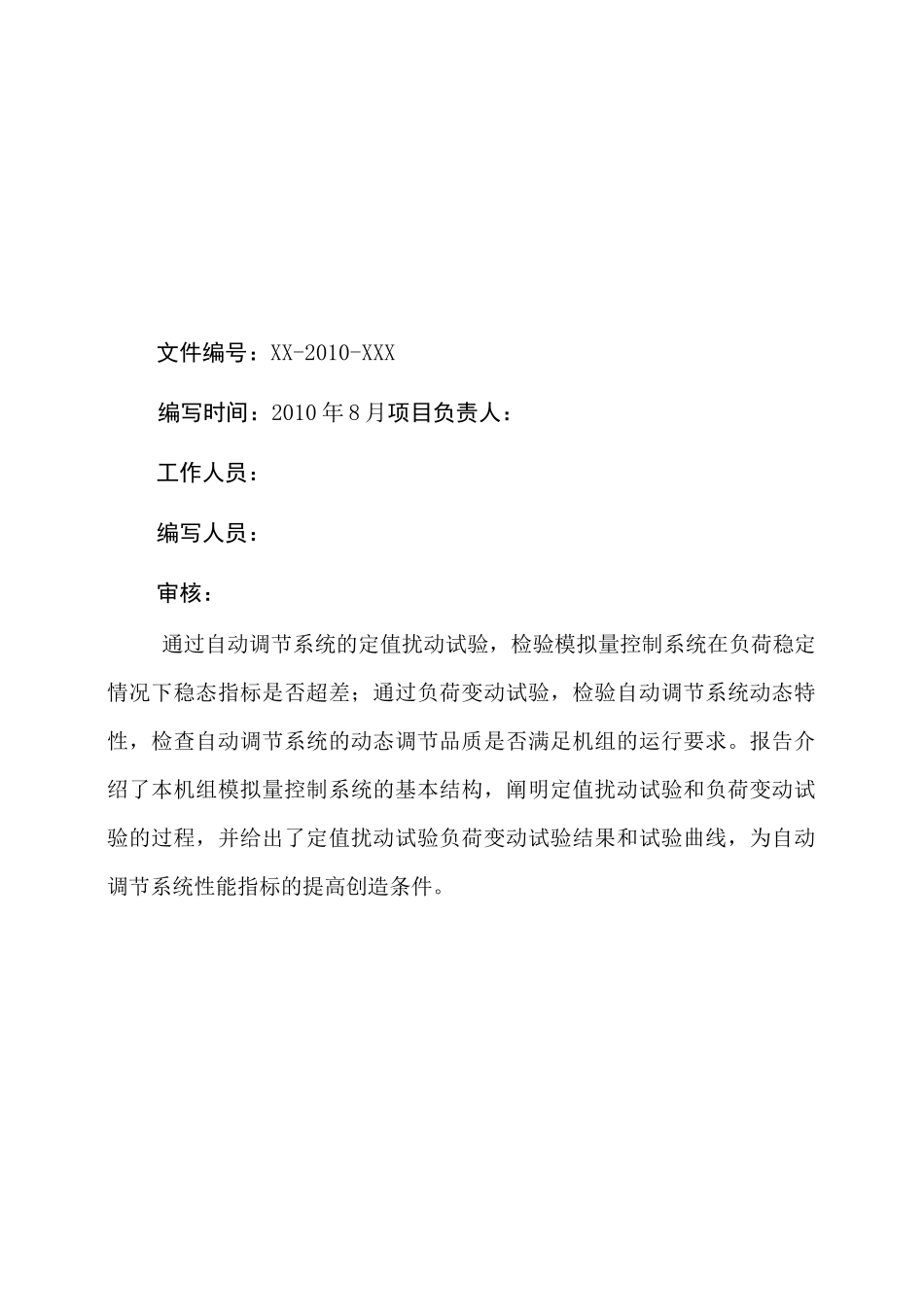

模拟量控制系统扰动试验报告(模板-草稿)_第1页
1/19

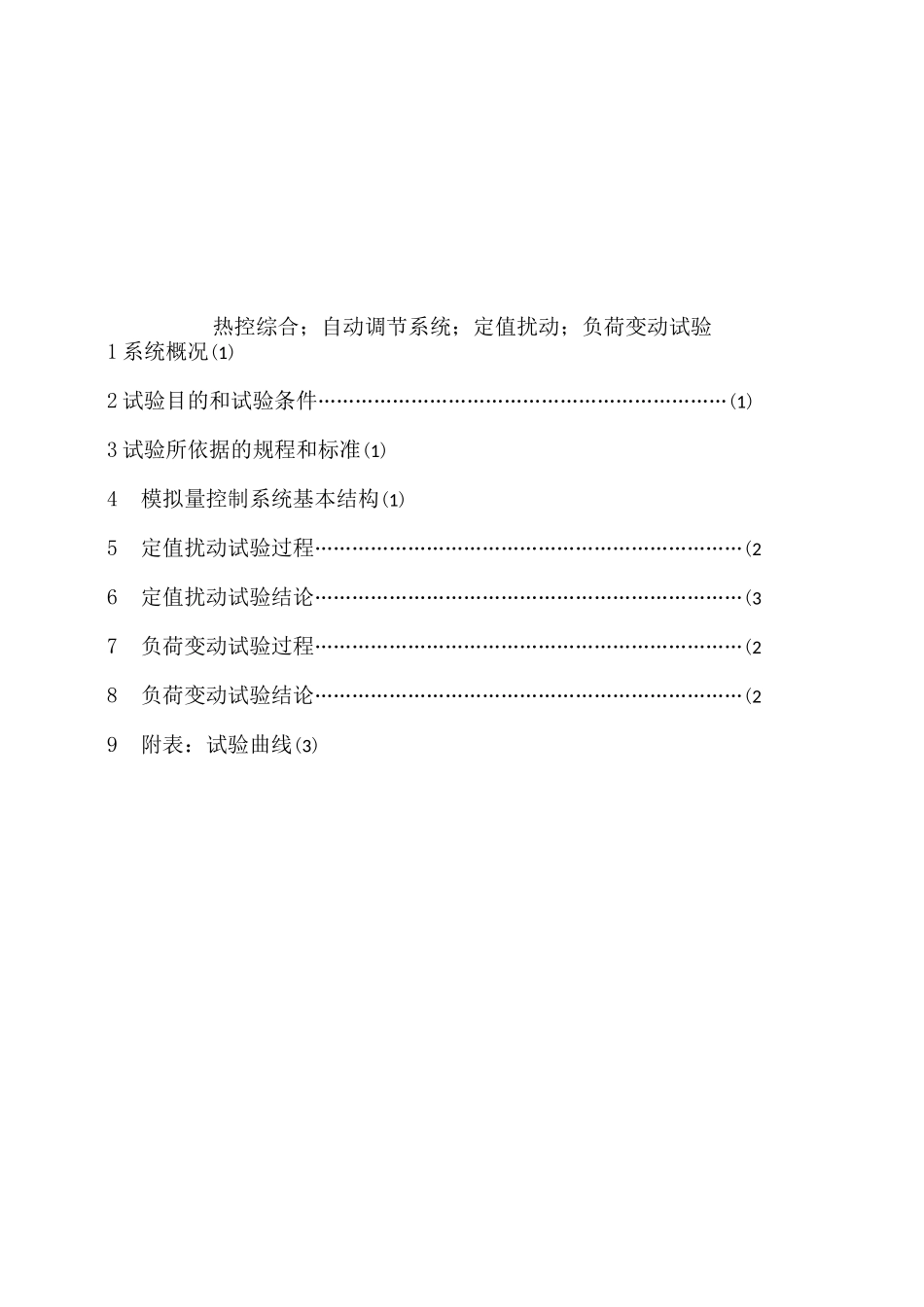

模拟量控制系统扰动试验报告(模板-草稿)_第2页
2/19

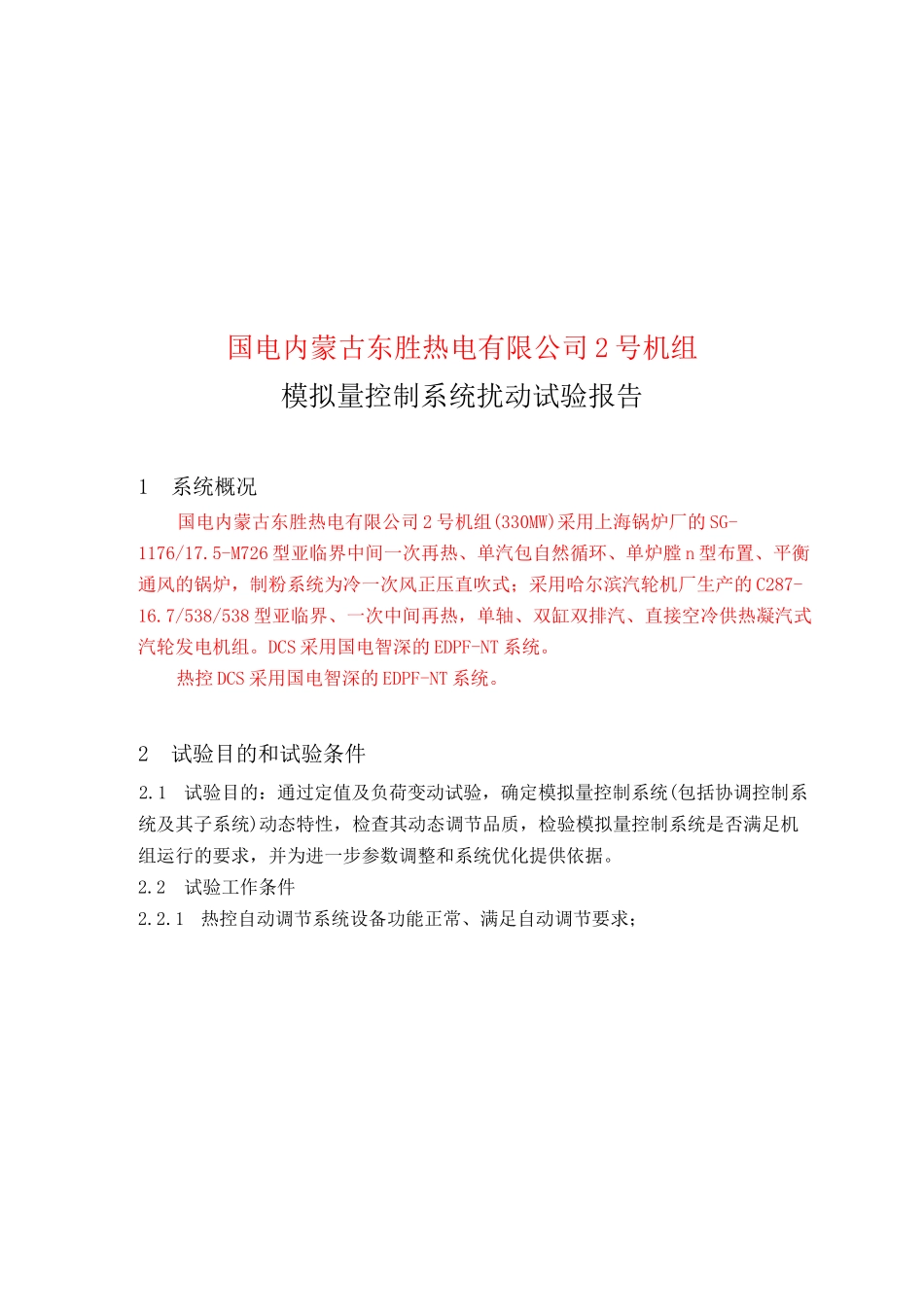

模拟量控制系统扰动试验报告(模板-草稿)_第3页
3/19
文件编号:XX-2010-XXX编写时间:2010年8月项目负责人:工作人员:编写人员:审核:通过自动调节系统的定值扰动试验,检验模拟量控制系统在负荷稳定情况下稳态指标是否超差;通过负荷变动试验,检验自动调节系统动态特性,检查自动调节系统的动态调节品质是否满足机组的运行要求。报告介绍了本机组模拟量控制系统的基本结构,阐明定值扰动试验和负荷变动试验的过程,并给出了定值扰动试验负荷变动试验结果和试验曲线,为自动调节系统性能指标的提高创造条件。热控综合;自动调节系统;定值扰动;负荷变动试验1系统概况(1)2试验目的和试验条件…………………………………………………………(1)3试验所依据的规程和标准(1)4模拟量控制系统基本结构(1)5定值扰动试验过程……………………………………………………………(26定值扰动试验结论……………………………………………………………(37负荷变动试验过程……………………………………………………………(28负荷变动试验结论……………………………………………………………(29附表:试验曲线(3)国电内蒙古东胜热电有限公司2号机组模拟量控制系统扰动试验报告1系统概况国电内蒙古东胜热电有限公司2号机组(330MW)采用上海锅炉厂的SG-1176/17.5-M726型亚临界中间一次再热、单汽包自然循环、单炉膛n型布置、平衡通风的锅炉,制粉系统为冷一次风正压直吹式;采用哈尔滨汽轮机厂生产的C287-16.7/538/538型亚临界、一次中间再热,单轴、双缸双排汽、直接空冷供热凝汽式汽轮发电机组。DCS采用国电智深的EDPF-NT系统。热控DCS采用国电智深的EDPF-NT系统。2试验目的和试验条件2.1试验目的:通过定值及负荷变动试验,确定模拟量控制系统(包括协调控制系统及其子系统)动态特性,检查其动态调节品质,检验模拟量控制系统是否满足机组运行的要求,并为进一步参数调整和系统优化提供依据。2.2试验工作条件2.2.1热控自动调节系统设备功能正常、满足自动调节要求;2.2.2DCS系统运行正常、在线组态功能完备、历史趋势和打印功能正常;2.2.3主机及辅机运行正常、主机保护功能正常并能够正常投入;2.2.4热控专业与运行协调工作顺利进行、出具相应的反事故措施;2.2.5试验措施、方案中的内容、要求及时间安排均已通过运行主管部门批准。2.3试验人员技术要求2.3.1工作人员必须具备必要的自动控制系统知识,掌握自动调节试验的技术指标要求;工作负责人必须熟练掌握DCS组态功能;2.3.2全体人员必须熟悉《国家电网公司电力安全工作规程》的相关知识,并经考试合格。3试验所依据的规程和标准3.1《火力发电厂模拟量控制系统验收测试规程》(DL/T657—2006);3.2《发电厂热工仪表及控制装置技术监督导则》(DL/T1056-2007);3.3《火力发电厂热工自动化系统检修运行维护规程》(DL/T774-2004);3.4本机组锅炉、汽轮机运行规程。4模拟量控制系统基本结构4.1本机组模拟量控制系统基本结构为分层管理、分级控制,由高到低,即:4.1.1负荷指令管理:依照电网调度中心遥控负荷指令(即AGC指令)或本地负荷指令,完成机组负荷的控制,并参与电网的一次调频。机组负荷指令管理在协调控制系统中实现,当主要辅机设备故障时,RB功能启动。4.1.2锅炉及汽机主控:由锅炉主控形成的负荷指令控制锅炉燃烧率即对燃料量、给水流量、送风量等控制;汽机主控形成的负荷指令实现机组的功率控制或压力控制,运行方式包括协调控制(CBF、CTF)、锅炉跟随(BF)、汽机跟随(TF)及手动方式。4.1.3控制子系统:锅炉侧的燃料量、送风量、炉膛压力、一次风压、汽包水位、蒸汽温度等控制系统;当DEH处于遥控状态下接受汽机主控的负荷指令,成为协调控制系统的一个子系统。4.1.4控制驱动:各控制子系统的调节执行机构,可由运行人员远方操作,在自动调节调节系统投入时实现闭环控制,另外,在特殊工况下,实现方向闭锁及超驰控制。4.2本机组模拟量控制系统(MCS)分布于#1〜#3控制柜并搭载#1〜#3三对控制器,实现表1所列的控制功能:表11号机组模拟量控制系统一览表序号系统号名称套数备注1汽机跟随12锅炉跟随13协调控制14主燃料控制15汽包水位控制36给水旁路阀控制(给泵出口压力)17锅炉...
