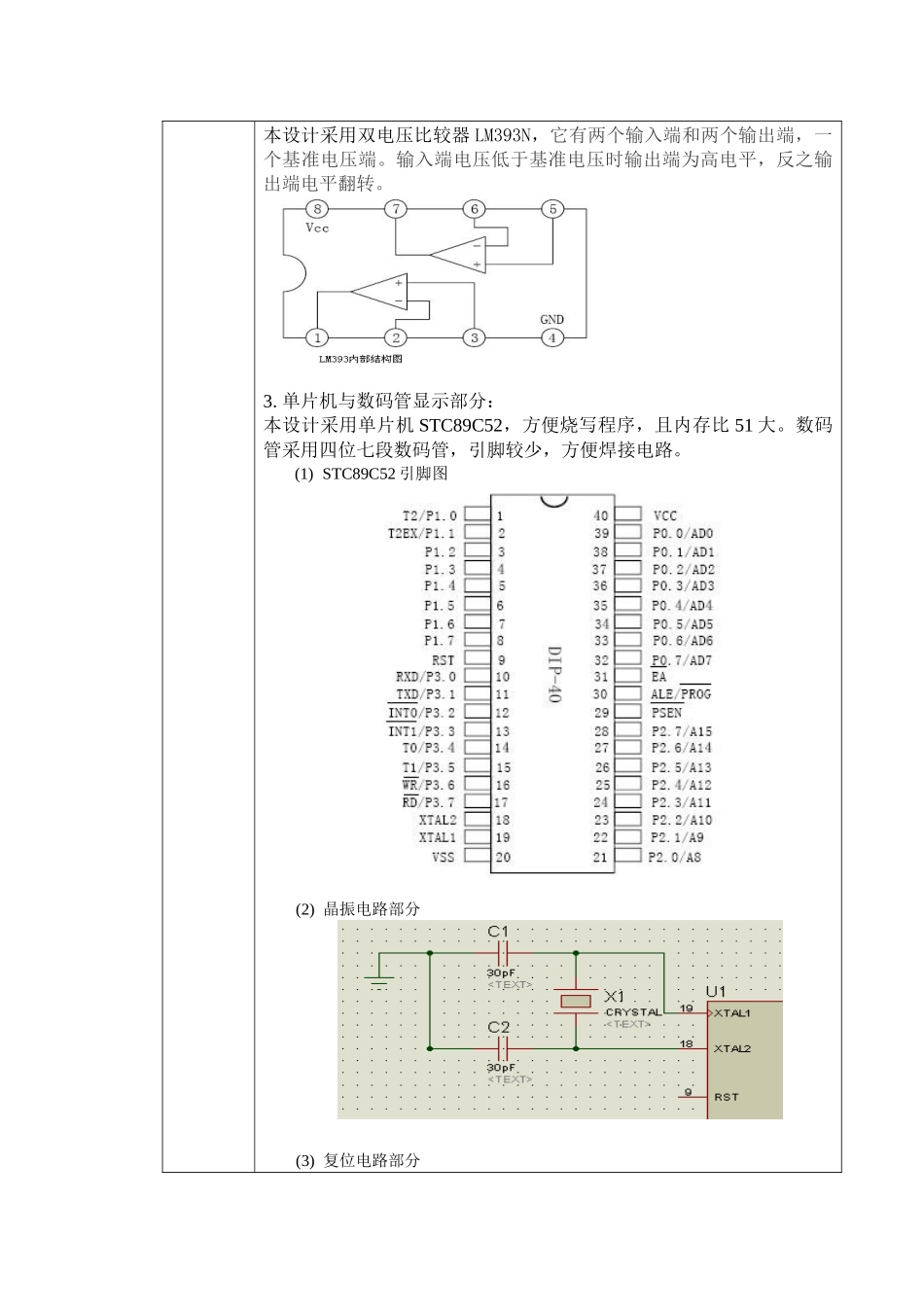

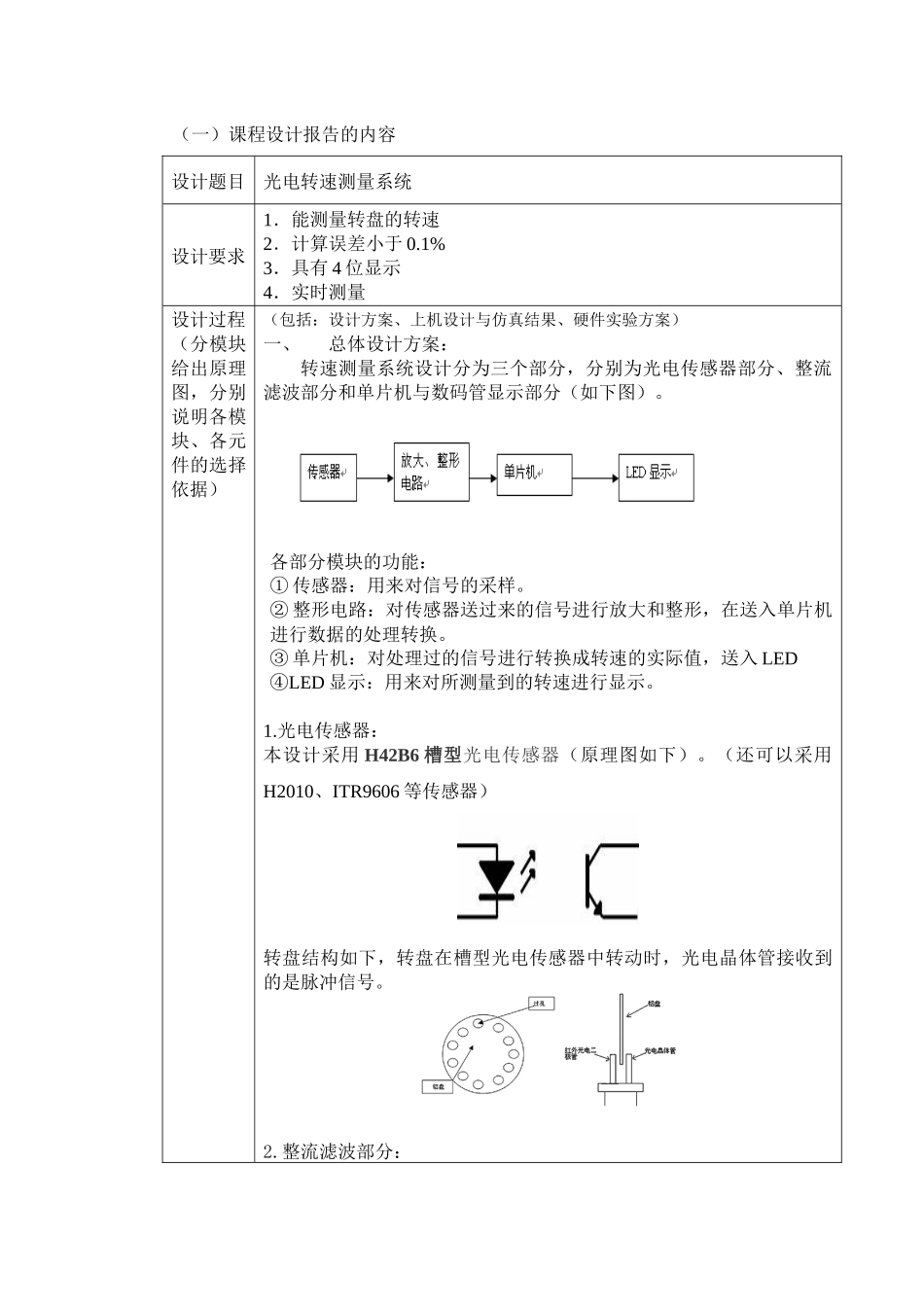

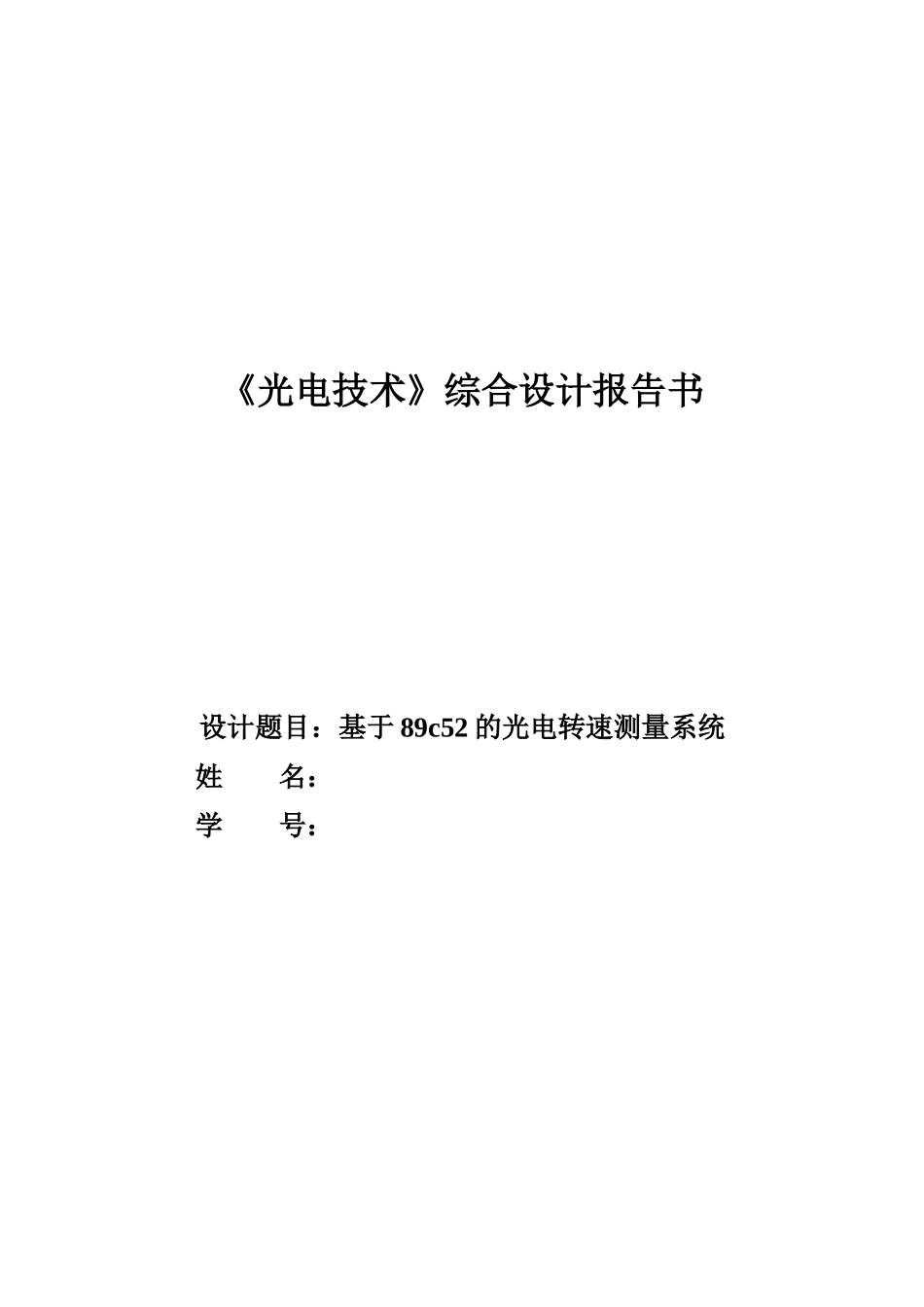

《光电技术》综合设计报告书设计题目：基于89c52的光电转速测量系统姓名：学号：（一）课程设计报告的内容设计题目光电转速测量系统设计要求1．能测量转盘的转速2．计算误差小于0.1%3．具有4位显示4．实时测量设计过程（分模块给出原理图，分别说明各模块、各元件的选择依据）（包括：设计方案、上机设计与仿真结果、硬件实验方案）一、总体设计方案：转速测量系统设计分为三个部分，分别为光电传感器部分、整流滤波部分和单片机与数码管显示部分（如下图）。各部分模块的功能：①传感器：用来对信号的采样。②整形电路：对传感器送过来的信号进行放大和整形，在送入单片机进行数据的处理转换。③单片机：对处理过的信号进行转换成转速的实际值，送入LEDLED④显示：用来对所测量到的转速进行显示。1.光电传感器：本设计采用H42B6槽型光电传感器（原理图如下）。（还可以采用H2010、ITR9606等传感器）转盘结构如下，转盘在槽型光电传感器中转动时，光电晶体管接收到的是脉冲信号。2.整流滤波部分：本设计采用双电压比较器LM393N，它有两个输入端和两个输出端，一个基准电压端。输入端电压低于基准电压时输出端为高电平，反之输出端电平翻转。3.单片机与数码管显示部分：本设计采用单片机STC89C52，方便烧写程序，且内存比51大。数码管采用四位七段数码管，引脚较少，方便焊接电路。(1)STC89C52引脚图(2)晶振电路部分(3)复位电路部分(4)四位共阴数码管设计图示（最终系统图，硬件图，结果图）1.光电传感器部分2.显示部分（信号从15脚输入）3.系统总程序#include#defineucharunsignedchar#defineuintunsignedintuintmm=1234;ucharcodetable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,};delay(uintm){uinti,j;for(i=m;i>0;i--)for(j=60;j>0;j--);}xian_shi(){ucharqian,bai,shi,ge;uintjj;jj=mm;jj*=20;//jj+=1;qian=jj/1000;bai=jj%1000/100;shi=jj%100/10;ge=jj%10;P2=0xef;P0=table[qian];delay(1);//P2=0;P2=0xdf;P0=table[bai];delay(1);//P2=0;P2=0xbf;P0=table[shi];delay(1);//P2=0;P2=0x7f;P0=table[ge];delay(1);//P2=0;}timer_init()//定时器计数器初始化函数{EA=1;ET0=1;ET1=1;TMOD=0X51;TH0=(65535-50000)/256;TL0=(65535-50000)%256;TH1=0;TL1=0;TR0=1;TR1=1;}main(){timer_init();P0=0;//开始数码管不显示while(1){xian_shi();delay(2);//数码管刷新时间单位毫秒}}voidtimer0()interrupt1{TR0=0;TR1=0;TH0=(65535-50000)/256;TL0=(65535-50000)%256;mm=0;mm|=TH1;mm=(mm<<8)|TL1;//mm-=55536;TH1=0;TL1=0;TR0=1;TR1=1;}voidtimer1()interrupt3//显示0000说明出错{TR1=0;TR0=0;mm=0;//TH1=0;//TL1=0;//TR1=1;}设计心得及建议成绩评定(包括：指导教师评语和课程设计等级)（二）课程设计报告编写的基本要求（1）按要求的格式书写，所有的内容一律打印；（2）报告内容包括设计过程、软件仿真的结果及分析、硬件仿真结果及分析；（3）要有整体电路原理图、各模块原理图、各个模块各个元件的选择依据、各个模块电路的原理分析；(4)软件仿真包括各个模块的仿真和整体电路的仿真，对仿真必须要有必要的说明；（5）对设计结果进行探讨，并提出建议，将心得体会进行完善
