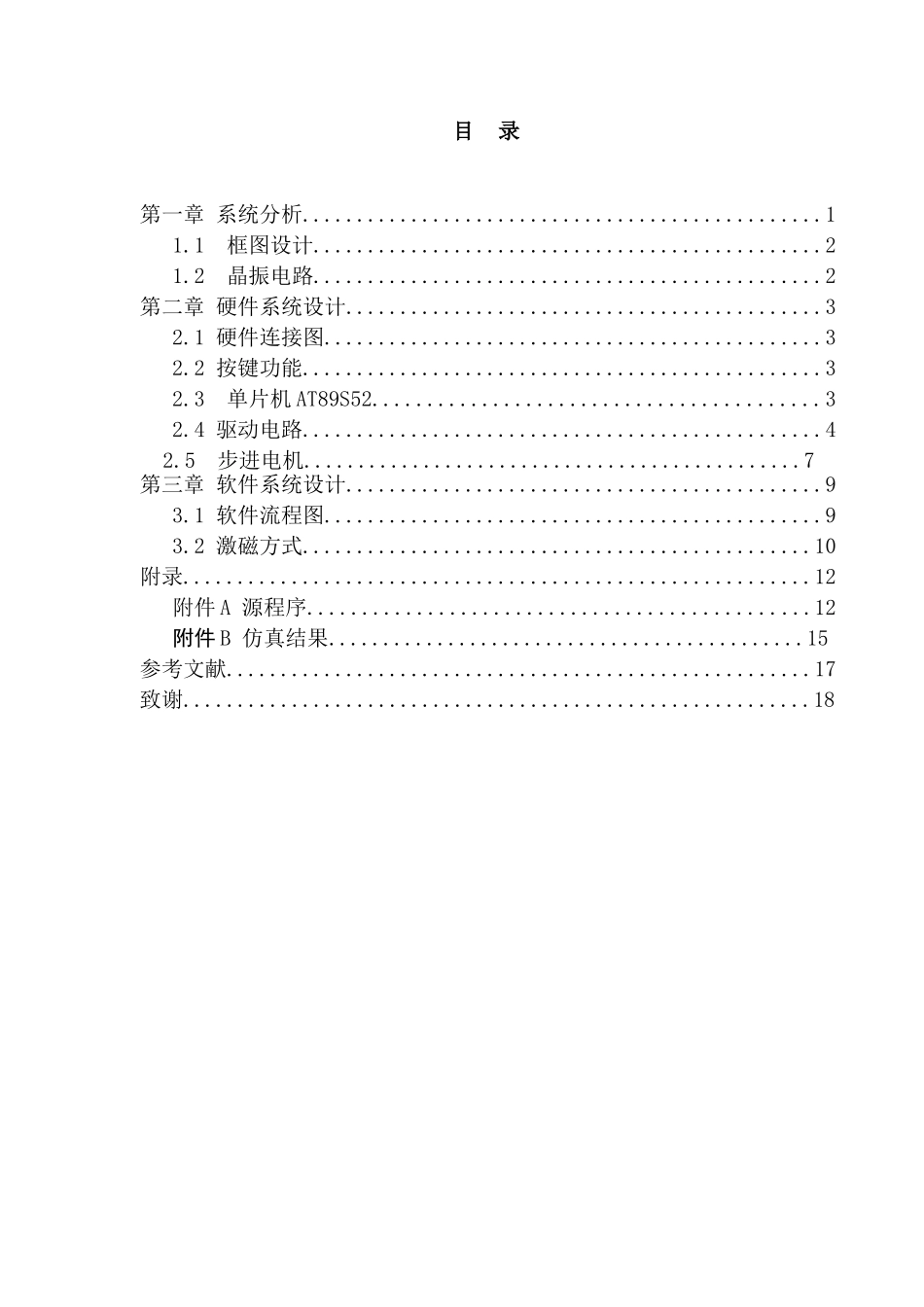

目录第一章系统分析................................................11.1框图设计...............................................21.2晶振电路...............................................2第二章硬件系统设计............................................32.1硬件连接图..............................................32.2按键功能................................................32.3单片机AT89S52.........................................32.4驱动电路................................................42.5步进电机..............................................7第三章软件系统设计............................................93.1软件流程图..............................................93.2激磁方式...............................................10附录..........................................................12附件A源程序..............................................12附件B仿真结果............................................15参考文献......................................................17致谢..........................................................18摘要能够实现步进电机控制的方式有多种,可以采用前期的模拟电路、数字电路或模拟与数字电路相结合的方式。近年来随着科技的飞速发展,单片机的应用正在不断深入,同时带动传统控制检测日新月异更新。本文介绍一种用AT89S52作为核心部件进行逻辑控制及信号产生的单片机技术和汇编语言编程设计的步进电机控制系统,步进电机背景与现状、硬件设计、软件设计及其仿真都做了详细的介绍,使我们不仅对步进电机的原理有了深入的了解,也对单片机的设计研发过程有了更加深刻的体会。本控制系统采用单片机控制,通过人为按动开关实现步进电机的开关,复位。该系统还增加了步进电机的加速及减速功能。具有灵活方便、适用范围广的特点,基本能够满足实践需求。关键词:AT89S52步进电机ULN2003第一章系统分析1.1框图设计根据系统要求画出基于AT89S52单片机的控制步进电机的控制框图如图2-1所示。按键电路复位电路晶振电路AT89C52电源电路驱动电路步进电机图2-1基于AT89C52单片机的控制步进电机的控制框图系统主要包括单片机、复位电路、晶振电路、按键电路、步进电机及驱动电路几部分。1.2晶振电路AT89C52单片机有一个用于构成内部振荡器的反相放大器,XTAL1和XTAL2分别是放大器的输入、输出端。石英晶体和陶瓷谐振器都可以用来一起构成自激振荡器。晶振模块自带振荡器、提供低阻方波输出,并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器(硅振荡器)。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高,多数情况下能够提供与陶瓷谐振槽路相当的精度。图2-2为晶振电路。图2-2晶振电路第二章系统设计2.1硬件连接图根据图2-1,可以设计出单片机控制步进电机的硬件电路图,如图3-1所示。1图3-1硬件连接图2.2按键功能按键采用3个功能键,K1、K2和K3按键开关分别接在单片机的P2.0~P2.2引脚上用来控制步进电机的转向,作为控制信号的输入端键。按K1时,步进电机正传;按K2时,步进电机反转;按K3时,步进电机停止转动。2.3单片机At89C52是一种低功耗、高性能CMOS8位微控制器,具有8K在系统可编程Flash存储器。使用Atmel公司高密度非易失性存储器技术制造,与工业80C51产品指令和引脚完全兼容。片上Flash允许程序存储器在系统可编程,亦适于常规编程器。。At89C52主要技术参数如下:与MCS-51单片机产品兼容8K字节在系统可编程Flash存储器1000次擦写周期全静态操作:0Hz~33MHz三级加密程序存储器32个可编程I/O口线三个16位定时器/计数器2图2-2At89C52引脚图图2-3ULN20032.4驱动电路单片机的输出电流太小,不能直接与步进电机相连,需要增加驱动电路。对于电流小于0.5A的步进电机,可以采用ULN2003类的驱动IC。ULN2003技术参数如下所示。最大输出电压:50V。最大连续输出电流:0.5A。最大连续输入电流:25mA。功耗:1W。如图2...
