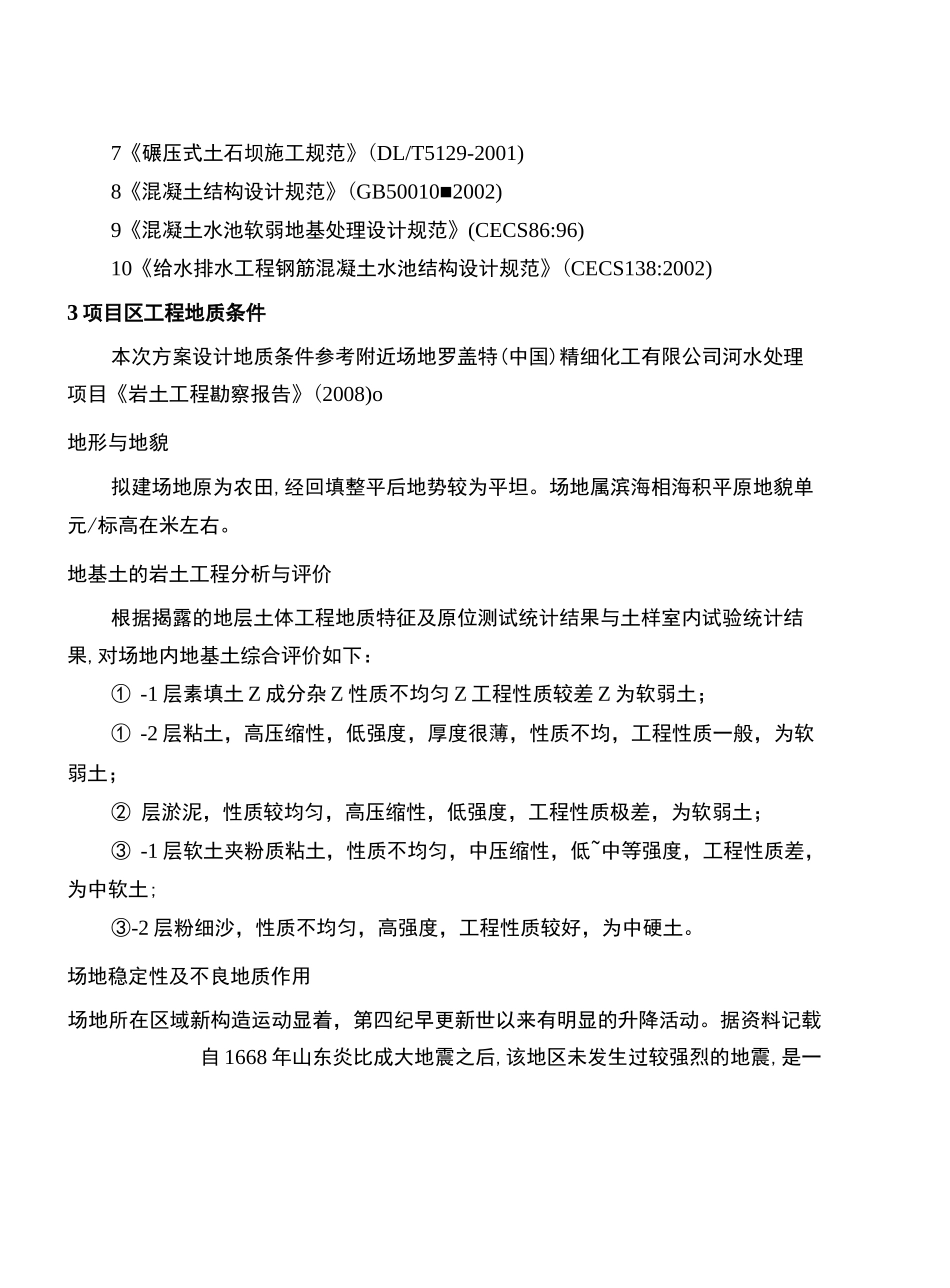

Companynumber:【WTUT-WT88Y-W8BBGB-BWYTT-19998】罗盖特蓄水池及配套工程设计方案X工程概况及问题的提出罗盖特蓄水池及配套工程是罗盖特连云港有限公司的一个项目O蓄水池位于江苏省连云港市经济技术开发区,地势较平坦,场地地面标高在2.9米左右,地基土主要为杂填土、淤泥、和黏土，地下水位在埋深Im左右。本项目的主要内容包括:(1)河水蓄水池一座容积约40000ni3,蓄水高度2m,面积约为20000m2及相应的配套工程；⑵污水蓄水池一座,容积约20000叫,蓄水高度2m『面积约为10000ni2及相应的配套工程；⑶两条现有排水渠的改造将现在有的明沟改成暗管,用于污水排水污水蓄水池或达标后排入河道；⑷两个20mx20mx1.0m污泥蓄水池及相应酉己套工程。由于蓄水池所处的特殊地位,污水蓄水池为了防止和减少污水渗流污染也下水和附近的河道；河水蓄水池为了防止渗流造成水资源的严重浪费及地下水渗入蓄水池导致含盐量等增加给后续处理造成困难,故本次工程项目防渗的效果直接关系到工程的质量以及工程的建设和运行成本。因此,防渗方案的选择是本次工程设计中的一个核心内容。2设计依据1《室外排水设计规范》(GB50014-2006)2《给排水设计手册》(第三、五册)3罗盖特(中国)精细化工有限公司河水处理项目《岩土工程勘察报告》(2008)4《岩土工程勘察规范》(GB50021-2001)5《建筑地基基础设计规范》(GB50007-2002)6《碾压式土石坝设计规范》(SL274-2001)7《碾压式土石坝施工规范》(DL/T5129-2001)8《混凝土结构设计规范》(GB50010■2002)9《混凝土水池软弱地基处理设计规范》(CECS86:96)10《给水排水工程钢筋混凝土水池结构设计规范》(CECS138:2002)3项目区工程地质条件本次方案设计地质条件参考附近场地罗盖特(中国)精细化工有限公司河水处理项目《岩土工程勘察报告》(2008)o地形与地貌拟建场地原为农田,经回填整平后地势较为平坦。场地属滨海相海积平原地貌单元/标高在米左右。地基土的岩土工程分析与评价根据揭露的地层土体工程地质特征及原位测试统计结果与土样室内试验统计结果,对场地内地基土综合评价如下：①-1层素填土Z成分杂Z性质不均匀Z工程性质较差Z为软弱土；①-2层粘土，高压缩性，低强度，厚度很薄，性质不均，工程性质一般，为软弱土；②层淤泥，性质较均匀，高压缩性，低强度，工程性质极差，为软弱土；③-1层软土夹粉质粘土，性质不均匀，中压缩性，低~中等强度，工程性质差，为中软土;③-2层粉细沙，性质不均匀，高强度，工程性质较好，为中硬土。场地稳定性及不良地质作用场地所在区域新构造运动显着，第四纪早更新世以来有明显的升降活动。据资料记载自1668年山东炎比成大地震之后,该地区未发生过较强烈的地震,是一个相对稳定的平静地区。但周边小震不断发生,且地处炎0庐断裂带的东侧。近年我国东部沿海及海域时有发生,可能会波及本区。本场地位于滨海平原区,场地无采空区,场地不临近河床无侵蚀河岸,不靠近活动性断裂带,场地内不良地质作用不发育。因此该场地为稳定场地，总体上适宜于工程建设。场地赋存的深厚淤泥为性质极差的软弱土层，具有高含水率、高液限、高孔隙率,具有低强度、低渗透性、高压缩性及触变性、流变性的工程特点。长期荷载作用下易产生缓慢及较大沉降,地震作用下易引起震陷。场地与地基的地震效应场地的不良地质作用不发育Z特殊类型土为软土Z本场地的不良地质条件为地震作用下的软土震陷和上覆荷载后的软土变形沉降。场地抗震设防烈度为7度（第三组），设计基本加速度值为。4蓄水池平面设计根据建设方提供的平面图及相应的规范,考虑到场区内部规划铁路两侧安全保护距离及充分利用现有场地，本项目蓄水池离场地规划铁路路堤坡脚不少于8米,污水蓄水池设计成三角形型式,为了防止污水形成死角恶化水质并进行倒角处理,河水蓄水池设计成蹄形,具体详见蓄水池平面设计图。5蓄水池坝体结构设计⑴确定断面尺寸及平面布置根据规范要求，参照已建工程并考虑本工程的具体情况，确定坝坡、坝顶高程、坝顶宽度、防渗措施，确定岸坡坝段的坝型及断面尺寸。绘出坝的剖面及平面布置图。①坝坡设计。土石坝的坝坡一般与坝型、坝高、土石料的性质等因素有关,其范围大致在1：2~1：4之间。设...
