基于单片机HX711电子称设计VIP免费

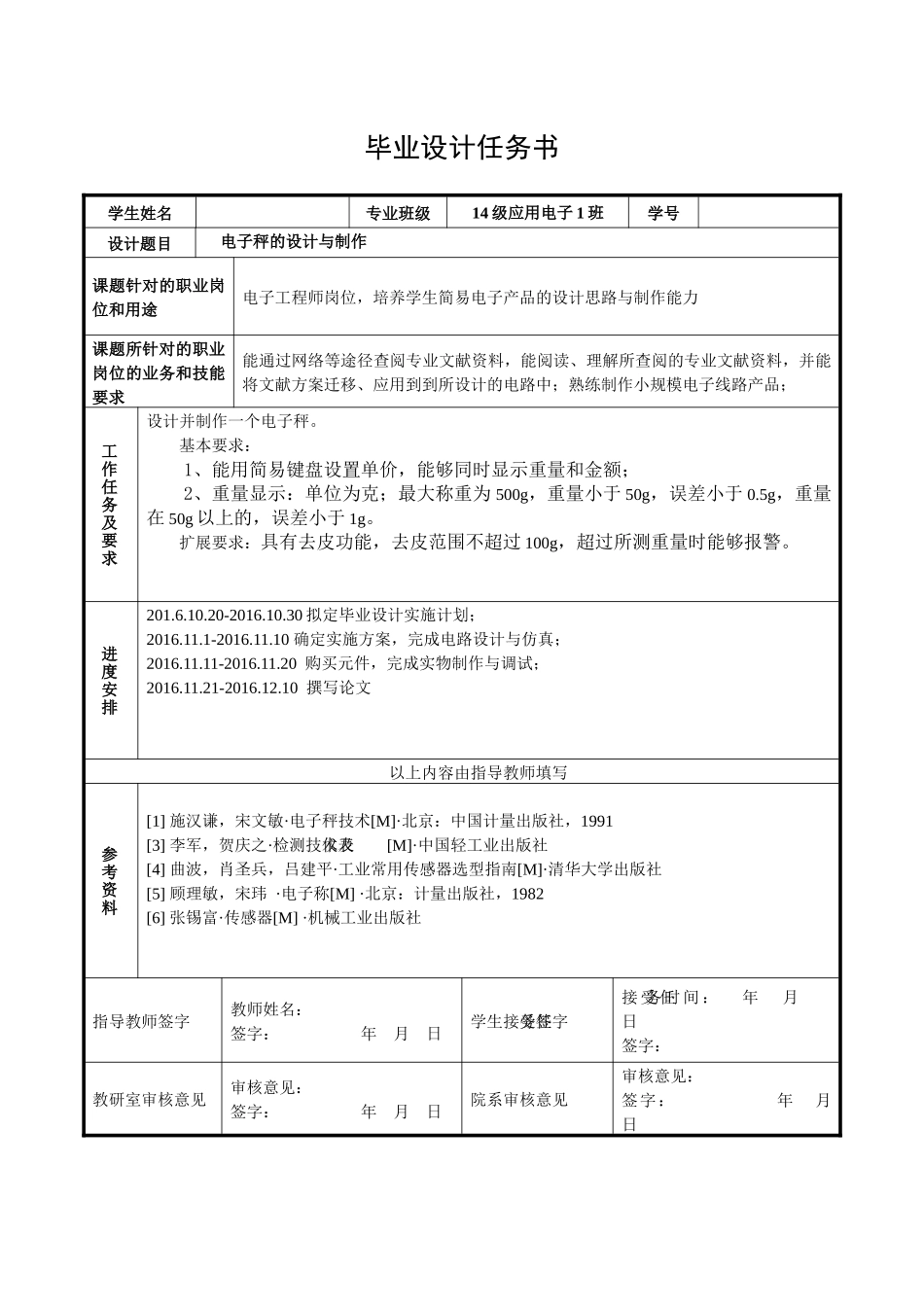

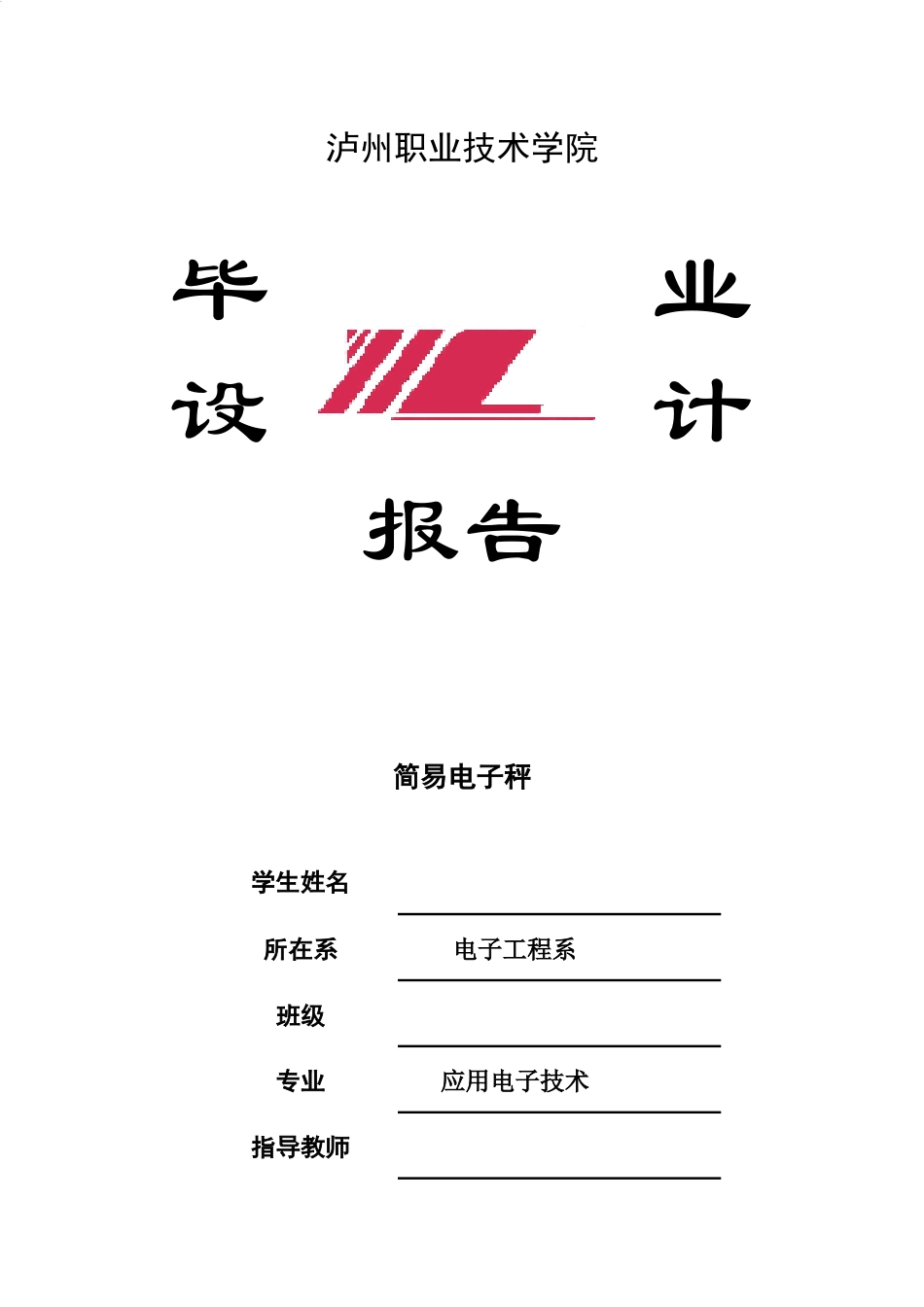

泸州职业技术学院毕业设计报告简易电子秤学生姓名所在系电子工程系班级专业应用电子技术指导教师2016年12月20日毕业设计任务书学生姓名专业班级14级应用电子1班学号设计题目电子秤的设计与制作课题针对的职业岗位和用途电子工程师岗位，培养学生简易电子产品的设计思路与制作能力课题所针对的职业岗位的业务和技能要求能通过网络等途径查阅专业文献资料，能阅读、理解所查阅的专业文献资料，并能将文献方案迁移、应用到到所设计的电路中；熟练制作小规模电子线路产品；工作任务及要求设计并制作一个电子秤。基本要求：1、能用简易键盘设置单价，能够同时显示重量和金额；2、重量显示：单位为克；最大称重为500g，重量小于50g，误差小于0.5g，重量在50g以上的，误差小于1g。扩展要求：具有去皮功能，去皮范围不超过100g，超过所测重量时能够报警。进度安排201.6.10.20-2016.10.30拟定毕业设计实施计划；2016.11.1-2016.11.10确定实施方案，完成电路设计与仿真；2016.11.11-2016.11.20购买元件，完成实物制作与调试；2016.11.21-2016.12.10撰写论文以上内容由指导教师填写参考资料[1]施汉谦，宋文敏·电子秤技术[M]·北京：中国计量出版社，1991[3]李军，贺庆之·检测技术及仪表[M]·中国轻工业出版社[4]曲波，肖圣兵，吕建平·工业常用传感器选型指南[M]·清华大学出版社[5]顾理敏，宋玮·电子称[M]·北京：计量出版社，1982[6]张锡富·传感器[M]·机械工业出版社指导教师签字教师姓名：签字：年月日学生接受任务签字接受任务时间：年月日签字：教研室审核意见审核意见：签字：年月日院系审核意见审核意见：签字：年月日I摘要摘要随着微电子技术的应用，市场上使用的传统称重工具已经满足不了人们的要求，为了改变传统称重工具在使用上存在的问题，在本设计中将智能化、自动化用在了电子秤系统中。此电子秤很大程度上满足了应用需求，具有很大的应用前景。本文在分析当前电子秤的主流设计方案的基础上，以单片机MCS-51系列的STC89C52芯片为信息处理核心，提出了基于电阻应变片为传感电路的电子秤设计方案。论文详细分析了系统整体设计思路、硬件电路和系统软件的设计方法和流程。最后介绍了系统的硬件调试和软件调试方法，并给出了调试结果。关键词：电子秤、STC89C52、电阻应变片III摘要IIIII目录目录第一章绪论.........................................................11.1选题的背景和意义............................................11.2研究现状....................................................11.3主要研究对象................................................1第二章总体设计方案.................................................22.1设计思路.....................................................22.2控制模块方案论证............................................22.3A/D转换和运放模块方案论证...................................32.4电阻应变片传感器方案论证....................................42.4电阻应变片式传感器的结构和原理.............................52.5键盘模块方案论证............................................62.6显示模块方案论证............................................6第三章电子秤硬件设计...............................................83.1设计整体结构................................................83.2STC89C52最小系统.............................................83.3A/D转换电路.................................................93.4键盘电路...................................................123.5显示电路...................................................12第四章电子秤软件设计..............................................134.1主程序的设计...............................................134.2子程序的设计...............................................144.2.1键盘扫描程序.............................................144.2.2A/D转换子程序的设计........................
