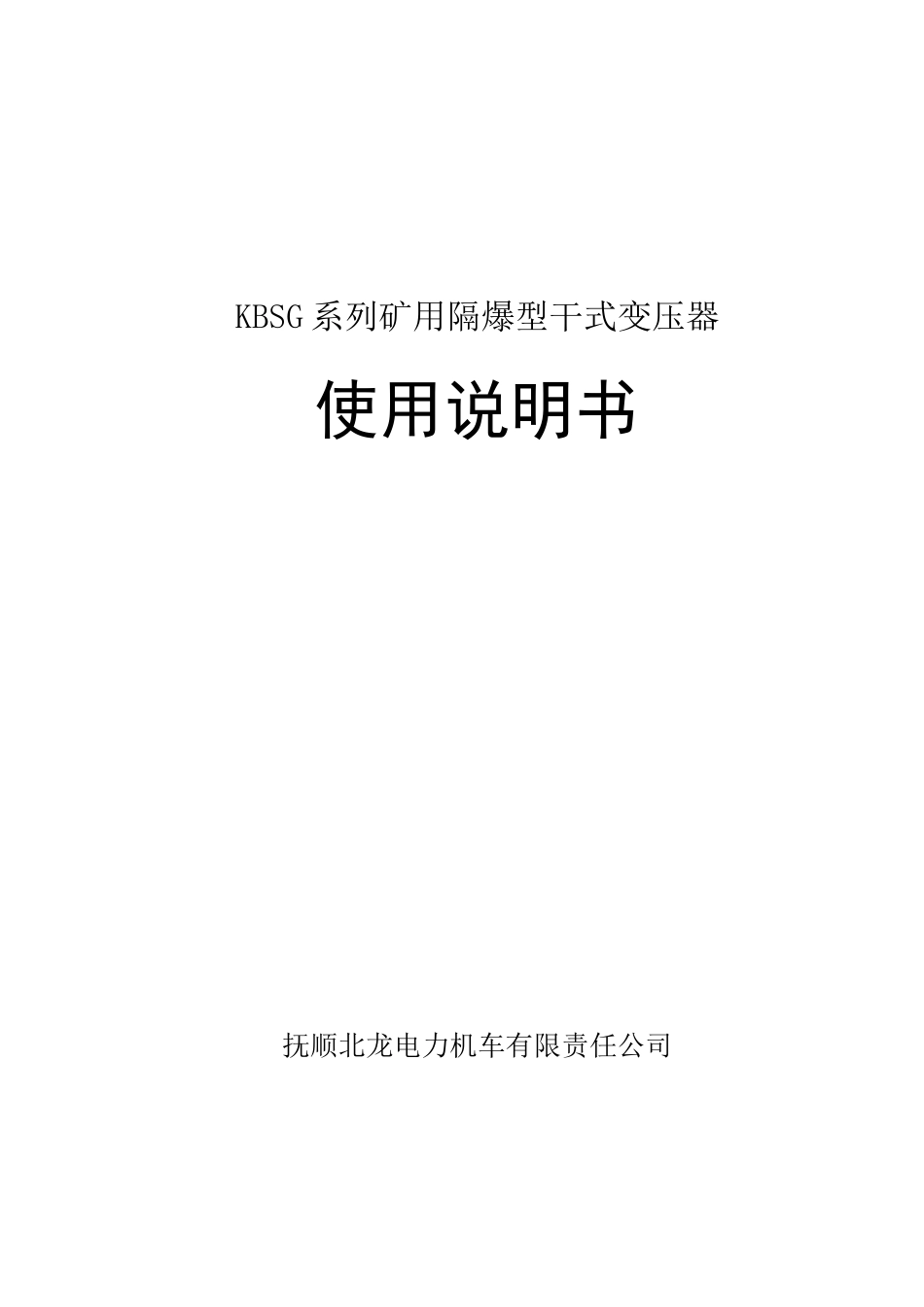

KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司KBSG系列矿用隔爆型干式变压器使用说明书3□□□□—□/口KBSG系列矿用隔爆型干式变压器使用说明书额定容量干式相隔爆型矿用2一次额定电KBSG系列矿用隔爆型干式变压器使用说明书3三、技术参数KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。表1「项「一^^-容量100200315400500630相数三相频率（Hz）50高压额定电压（kV）6高压分接头额定（kV）6+5%(kV)6.3—5%(kV)5.7低压额定电压（V）693/4001200/693连接组Yy0(dll)阻抗电压（％）45冷却方式ANAN绝缘等级H额定损耗（W）空载6009501300155018002100短路100017002300280033004000空载电流（％）32.522、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。表2'项1^''—一一一容量100200315400500630相数三相频率(Hz)50高压额定电压（kV）10高压分接头额定（kV）10+5%(kV)10.5—5%(kV)9.5低压额定电压（V）693/4001200/693连接组Yy0(d11)阻抗电压（％）4.55.5冷却方式ANAN绝缘等级H额定损耗（W）空载70011001450170020002300短路120019502700320038004500空载电流（％）32.523、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损KBSG系列矿用隔爆型干式变压器使用说明书4伤（试验中不包括电子及保护器件）。表3干式变压器部位的额定电压额定短时工频耐受电压（千伏）试验时间10000V281分钟6000V201分钟3450V201分钟W1000V31分钟4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140°C。四、结构概述5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。低压线经低压电缆引出装置（可用1200V/95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。9、打开高压（±5%）分接接线盒盖、箱大盖、高压出线盒盖、低压出线盒盖必须断高压电后再开启。10、干式变压器采用H级绝缘空气自冷，线圈为铜线绕组，铁心采用优质冷轧硅钢片，箱体为上开盖式。11、干式变压器箱壳上层空腔内设置温度监视元件，在出厂前已调好，如因煤层压顶等外部原因引起温升过高时，该监视元件（从主箱体内引入低压接线盒再由低压接线盒上的控制接线嘴引出与用户自备的警报器装配）将会发出警报，见警报后应立即切除负荷，检查故障原因及时排除后才能合闸。12、箱体上四个大吊板用于起吊干式变压器，起吊时必须同时使用，箱盖上两个小吊板（大容量四个吊板）为在检修和装配时吊箱盖之用。KBSG系列矿用隔爆型干式变压器使用说明书513、箱体下部设有拖撬，也可按用户要求设置巾220有轮缘滚轮，其轨距为900或600毫米。13、箱体靠名牌侧焊有外接地螺栓并“”标志，螺栓供连接地线之用。15、如需变换高压线圈分接电压时，应切除高、低压侧电源后，打开箱体上部出线盒盖即可在内部接线板上变换连接片，连接片所在位置代表电压值见表4。表4连接片所在位置代表电压X1Y1Z16300VX2Y2Z26000VX3Y3Z35700V16、干式变压器可以在切除电源后变换低压侧连接组别，此时必须打开箱盖在变压器器身低压接线板上变换，连接板联结方法如下图。Y接△接cbaooo0()0xzycbappp000xzy五、安装使用说明17、干式变压器外型图见图1-1。干式变压器在投入运行前应仔细查看本说明书和产品名牌、验明容量、电压和连接组别等电气参数是否符的合要求。18、干式变压器在投入运行前应严格检查如下内容：1）、所有壳体零部件等应无损坏现象。2）、所有隔爆结合面应无损伤锈蚀现象，所有法兰接合面的隔爆间隙应不大于0.5毫米（按钮部分的隔爆间隙不大于0.4毫米）。3）、所有操作机构应灵活，按钮应无卡住现；所有紧固件应无松动现象；所KBSG系列矿用隔爆型干式变压器使用说明书6有电气连接件接触良好，可靠；所有进出电缆应...
