加油站油气回收技术说明VIP专享VIP免费

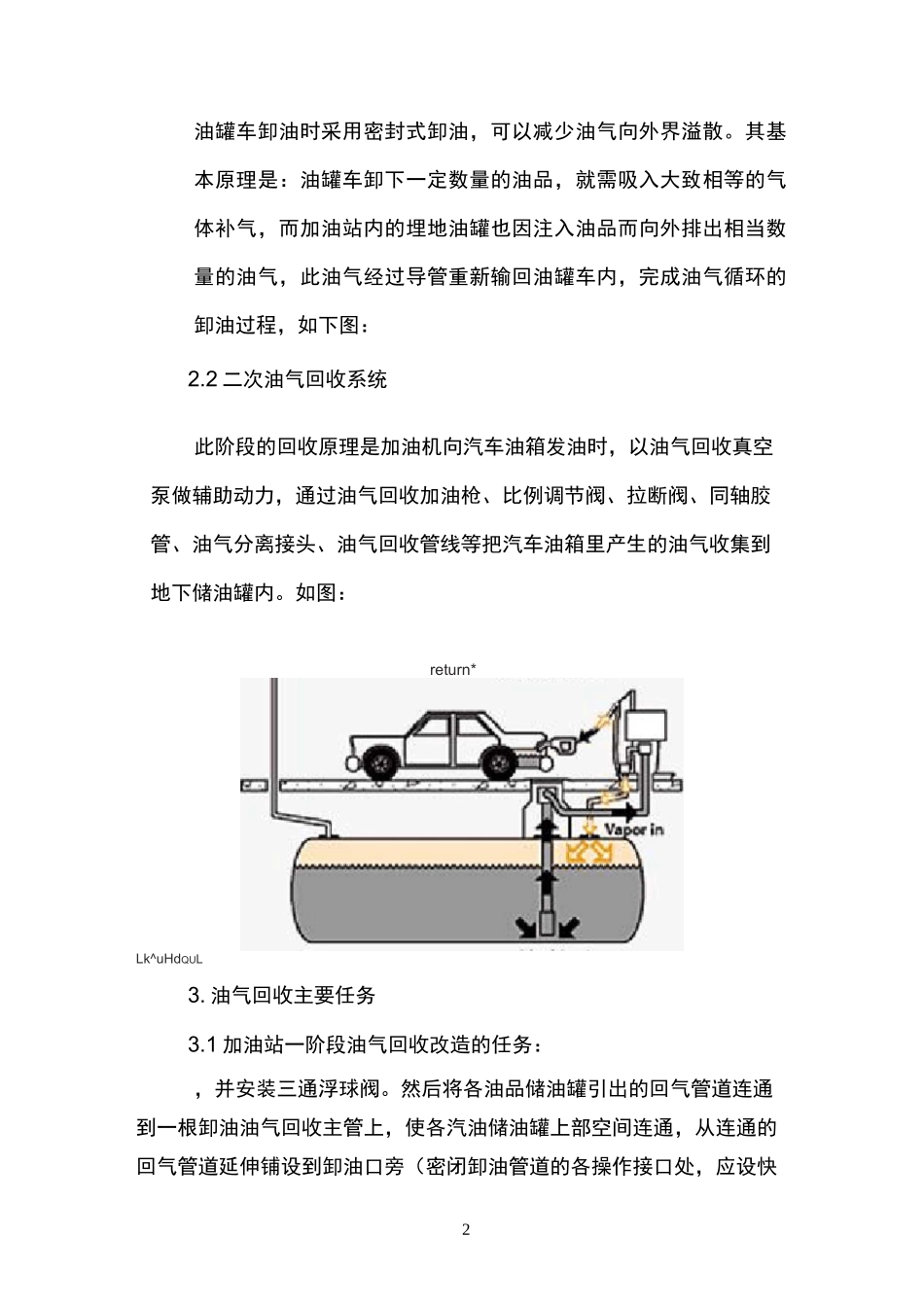

1加油站油气回收技术说明范云静河北泛亚工程设计有限公司摘要：主要针对加油站进行油气回收改造进行的技术说明，介绍了一二次油气回收的工艺与设备以及安装油气回收以后检验过程。关键字：加油站、一次油气回收、二次油气回收1.油气回收的必要性油气为加油站加油、卸油和储存过程中挥发到空气中形成的易挥发有机化合物。加油站正常作业中的油气主要产生于两个环节：一是收卸储存环节，二是加油作业环节，都会排放出与汽油体积相同的油蒸气。加油站逸散的油气，过去由于在空气污染中所占比例不高，较少引起公众重视。随着我国燃油销量不断攀升，以及政府治污力度加大和治污标准提升，加油站油气污染问题开始被重视。现在许多城市都已在实施加油站油气回收装置改造,安装油气回收装置的加油站，其油气回收率可达95%以上，大大的减少了加油站排放到空气中的油汽量，确保了人员生命安全和财产安全。2.油气回收系统原理油气回收系统一共分为三个阶段：一次油气回收系统即卸油油气回收系统；二次油气回收系统即加油油气回收系统；三次油气回收系统即油气回收后端处理系统。地方政府未强制要求的，建议加油站暂不安装三次油气回收系统。2.1一次油气回收系统2油罐车卸油时采用密封式卸油，可以减少油气向外界溢散。其基本原理是：油罐车卸下一定数量的油品，就需吸入大致相等的气体补气，而加油站内的埋地油罐也因注入油品而向外排出相当数量的油气，此油气经过导管重新输回油罐车内，完成油气循环的卸油过程，如下图：2.2二次油气回收系统此阶段的回收原理是加油机向汽车油箱发油时，以油气回收真空泵做辅助动力，通过油气回收加油枪、比例调节阀、拉断阀、同轴胶管、油气分离接头、油气回收管线等把汽车油箱里产生的油气收集到地下储油罐内。如图：return*Lk^uHdQUL3.油气回收主要任务3.1加油站一阶段油气回收改造的任务：，并安装三通浮球阀。然后将各油品储油罐引出的回气管道连通到一根卸油油气回收主管上，使各汽油储油罐上部空间连通，从连通的回气管道延伸铺设到卸油口旁（密闭卸油管道的各操作接口处，应设快3速接头及闷盖，并宜采用自闭式快速接头）加装与卸油口相同的卸油口部件（作为回气口）。油气回收主管的公称直径不宜小于80mm。隹卩油油气回收管道的接口宜采用自闭式快速接头。地下管线坡度不小于1％，坡向油罐。为防止密闭系统卸油冒罐情况发生，可在卩油管线罐内接管上安装卩油防溢阀或在通气管线上安装防溢浮球阀。，将呼吸管原来所用的阻火器改装成阻火呼吸阀。呼吸阀的工作正压宜为2KPa~3KPa工作负压宜为1.5KPa~2Kpa.呼吸管的公称直径不宜小于50mm通气管管口高出地面的高度不应小于4米，沿建（构）筑物的墙（柱）向上敷设的通气管，其管口应高出建筑物的顶面1.5米及以上。由此油罐车和加油站储油罐形成相对密闭的系统。油罐车向加油站储油罐卩油过程时，与卩出的油等体积的油气被置换出来，将此部分油气置换到油罐车内，一阶段油气回收完成。一阶段油气回收主要设备：3.2加油站二阶段油气回收改造的任务：汽油加油机与油罐之间应设油气回收管道，多台汽油加油机可共用1根油气回收主管油气回收主管的公称直径不宜小于50mm，地下管线坡度不小于1％，坡向油罐。同时改造加油机，加装油气回收真空泵、油气回收油枪、胶管、油气分离接头、拉断阀和其他配套设备。在加油机底部与油气回收立管的连接处,应安装一个用于检测液阻和系统密闭性的丝接三通，其旁通短管上应设公称直径为25mm的球阀及丝堵。加油机应具备回收油气功能，其加油枪的气液比宜设定在1.0~1.2范围之内。根据油气回收真空泵的安装配置方式的不同，可分为集中式和分散式两种油气回收方式。4二阶段油气回收主要设备：，是指将加油时产的油气由加油机内置真空泵抽到回气管后集中到一根回气管回到低标号汽油罐内。加油站分散式油气回收管道系统分两种情况:，坡向油罐”管道铺设要求。此种情况下，只需将各加机回气管路汇总连接到地埋回气主管道，直接通到加油站最低标号汽油储罐即可。，在地埋回气主管道接近储油罐区处增设一集液罐，使主管道接入集液罐且管道坡向积液罐的坡度不应小于1%，然后从集液罐引出回气...
