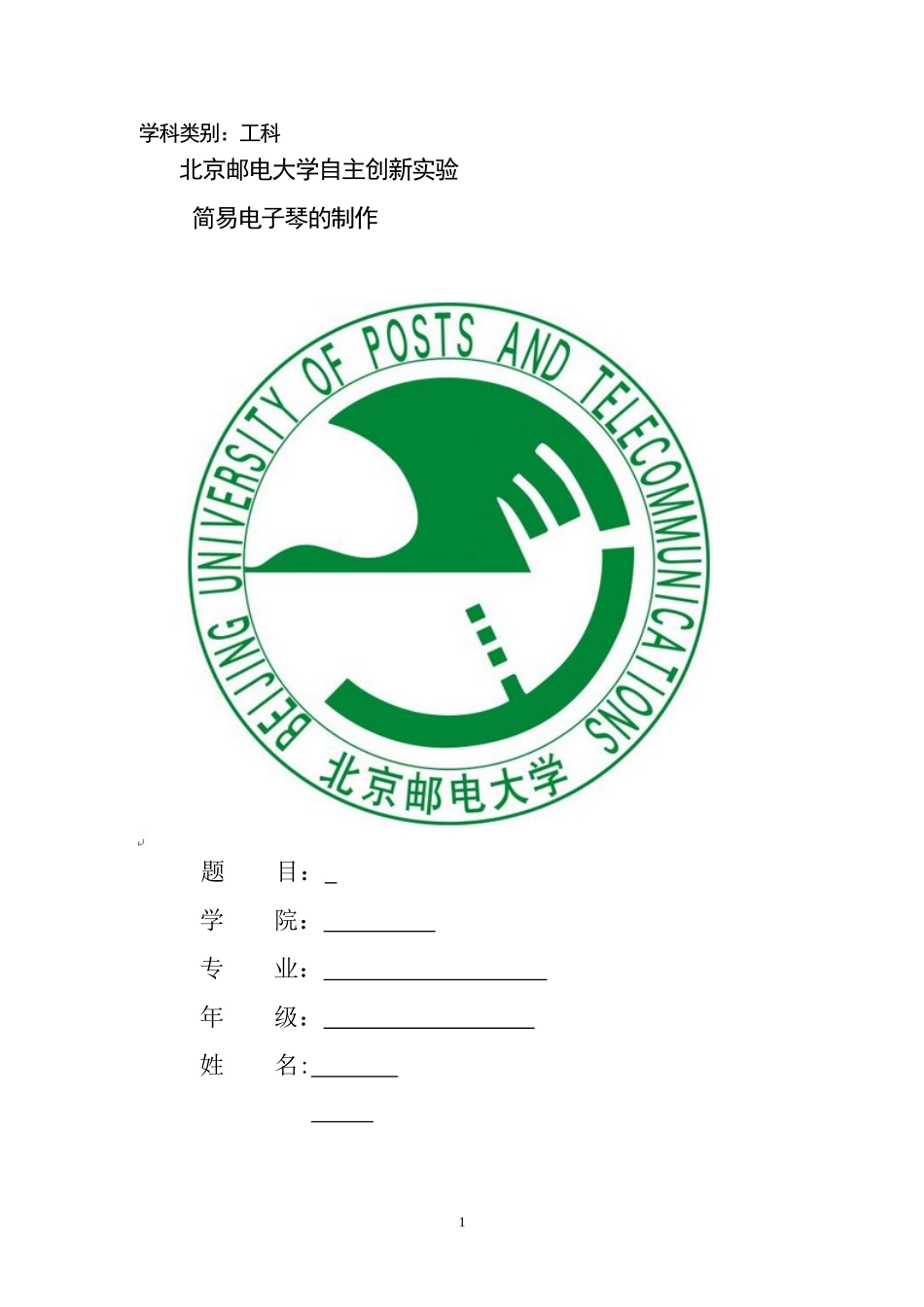

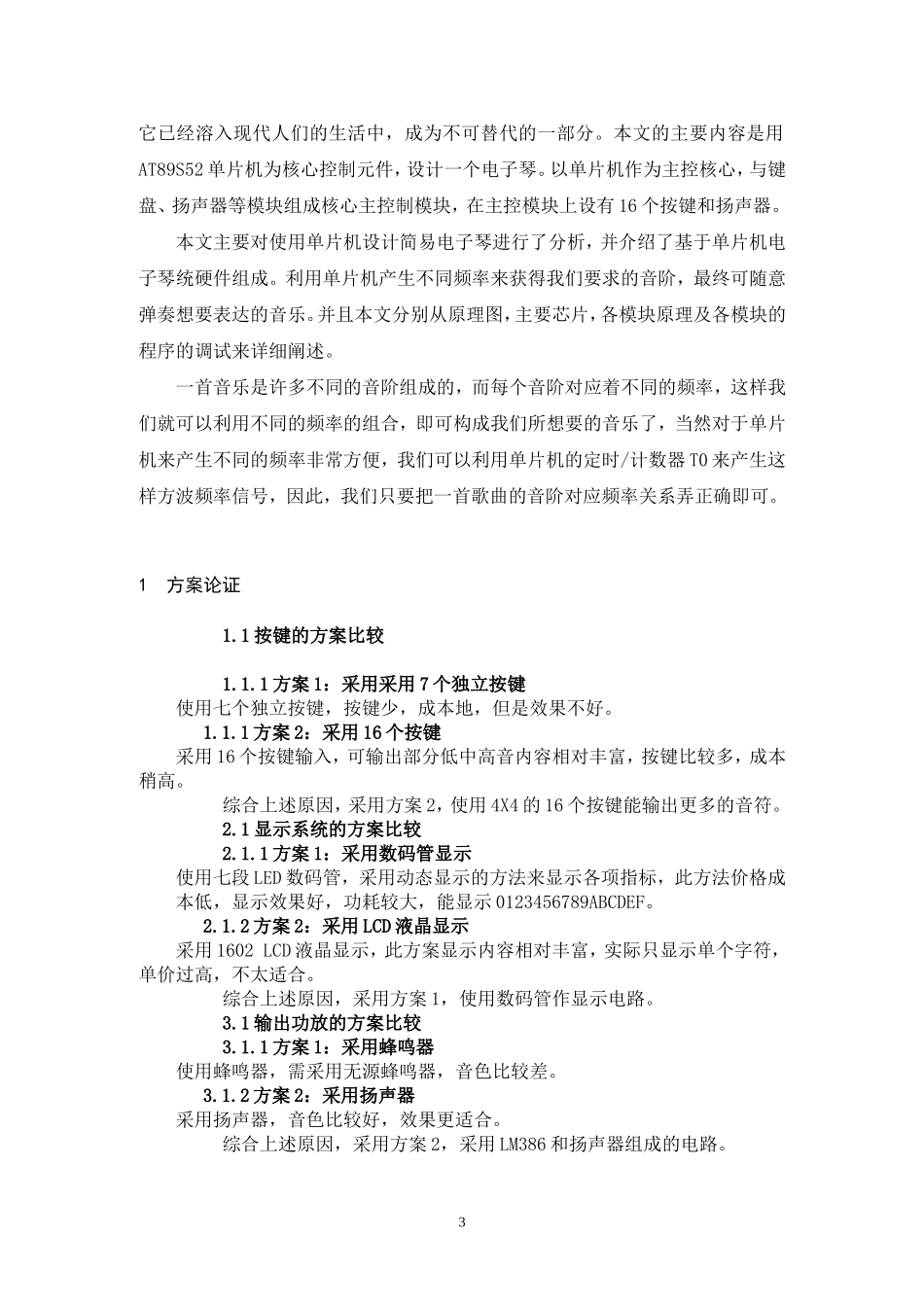

学科类别：工科北京邮电大学自主创新实验简易电子琴的制作题目：学院：专业：年级：姓名:1完成日期:摘要随着社会的发展进步，音乐逐渐成为我们生活中很重要的一部分，有人曾说喜欢音乐的人不会向恶。我们都会抽空欣赏世界名曲，作为对精神的洗礼。本论文设计一个基于单片机的简易电子琴。我们对于电子琴如何实现其功能，如音色选择、声音强弱控制、节拍器、自动放音功能等等也很好奇。电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89S52单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。本系统运行稳定，其优点是硬件电路简单，软件功能完善，控制系统可靠，性价比较高等，具有一定的实用和参考价值。关键词：AT89S52单片机音色节拍器自动放音引言单片微型计算机是大规模集成电路技术发展的产物，属第四代电子计算机，它具有高性能、高速度、体积小、价格低廉、稳定可靠、应用广泛的特点。它的应用必定导致传统的控制技术从根本上发生变革。因此，单片机的开发应用已成为高科技和工程领域的一项重大课题。电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器。它在现代音乐扮演着重要的角色，单片机具有强大的控制功能和灵活的编程实现特性，2它已经溶入现代人们的生活中，成为不可替代的一部分。本文的主要内容是用AT89S52单片机为核心控制元件，设计一个电子琴。以单片机作为主控核心，与键盘、扬声器等模块组成核心主控制模块，在主控模块上设有16个按键和扬声器。本文主要对使用单片机设计简易电子琴进行了分析，并介绍了基于单片机电子琴统硬件组成。利用单片机产生不同频率来获得我们要求的音阶，最终可随意弹奏想要表达的音乐。并且本文分别从原理图，主要芯片，各模块原理及各模块的程序的调试来详细阐述。一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T0来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。1方案论证1.1按键的方案比较1.1.1方案1：采用采用7个独立按键使用七个独立按键，按键少，成本地，但是效果不好。1.1.1方案2：采用16个按键采用16个按键输入，可输出部分低中高音内容相对丰富，按键比较多，成本稍高。综合上述原因，采用方案2，使用4X4的16个按键能输出更多的音符。2.1显示系统的方案比较2.1.1方案1：采用数码管显示使用七段LED数码管，采用动态显示的方法来显示各项指标，此方法价格成本低，显示效果好，功耗较大，能显示0123456789ABCDEF。2.1.2方案2：采用LCD液晶显示采用1602LCD液晶显示，此方案显示内容相对丰富，实际只显示单个字符，单价过高，不太适合。综合上述原因，采用方案1，使用数码管作显示电路。3.1输出功放的方案比较3.1.1方案1：采用蜂鸣器使用蜂鸣器，需采用无源蜂鸣器，音色比较差。3.1.2方案2：采用扬声器采用扬声器，音色比较好，效果更适合。综合上述原因，采用方案2，采用LM386和扬声器组成的电路。31.1系统原理图图1-1电子琴电路图1.2系统简介系统板硬件连线如图1-1所示，发声模块，键盘模块，及LED数码管显示模块连接如下1.把“单片机系统”区域中的P1.2端口用导线连接到“音频放大模块”区域中的SPKIN端口上；2.把“单片机系统”区域中的P1.0－P1.7端口用8芯排线连接到“4X4行列式键盘”区域中的C1－C4R1－R4端口上；43.把“单片机系统”区域中的P0.0/AD0－P0.7/AD7端口用8芯排线连接到“四路静态数码显示模块”区域中的任一个a－h端口上；要求：P0.0/AD0对应着a，P0.1/AD1对应着b，……，P0.7/AD7对应着h。1.3主要芯片简介1.3.1AT89S52简介AT89S52是一个低功耗，高性能CMOS8位单片机，片内含8kBytesISP(In-systemprogrammable)的可反复擦写1000次...
