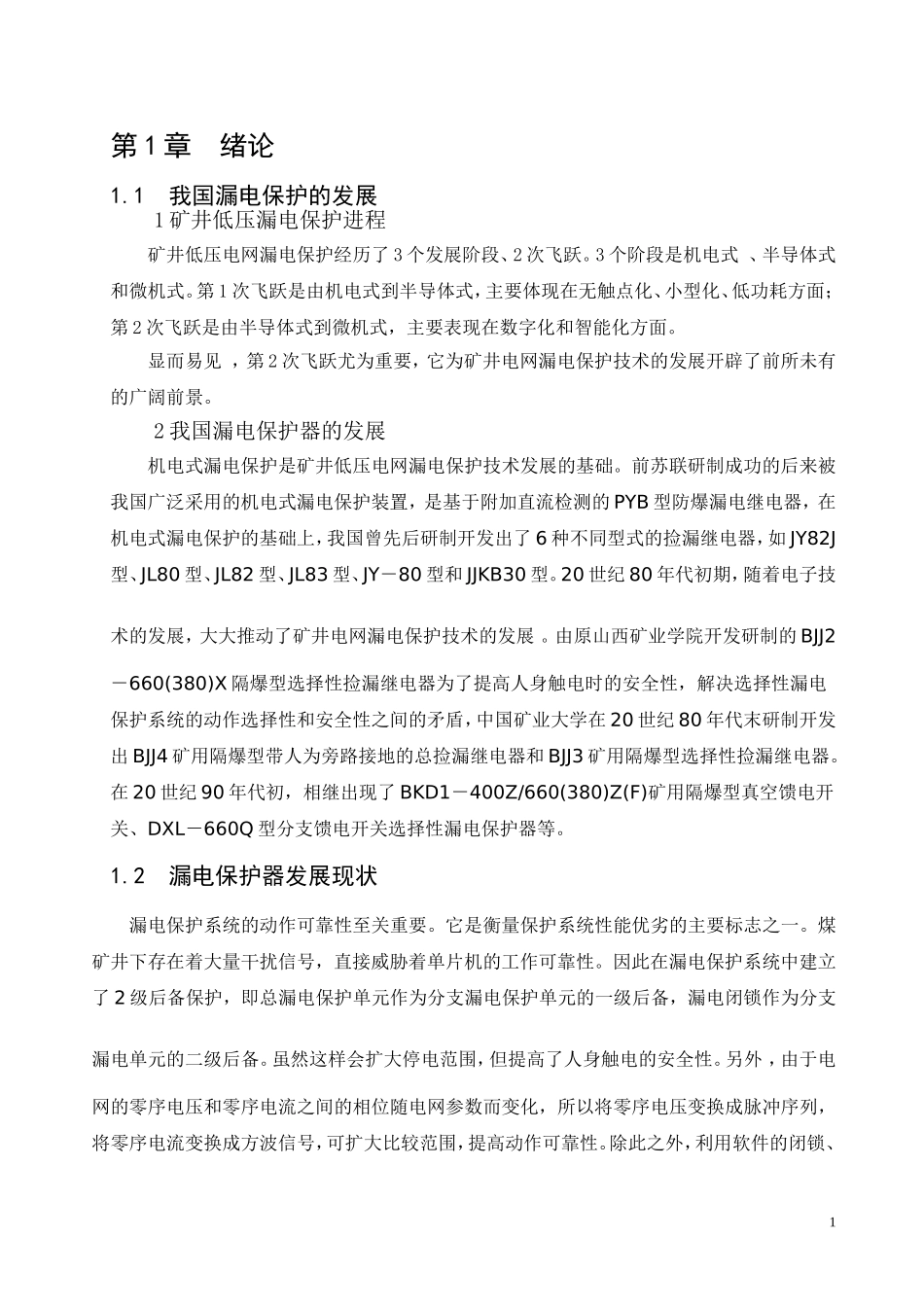

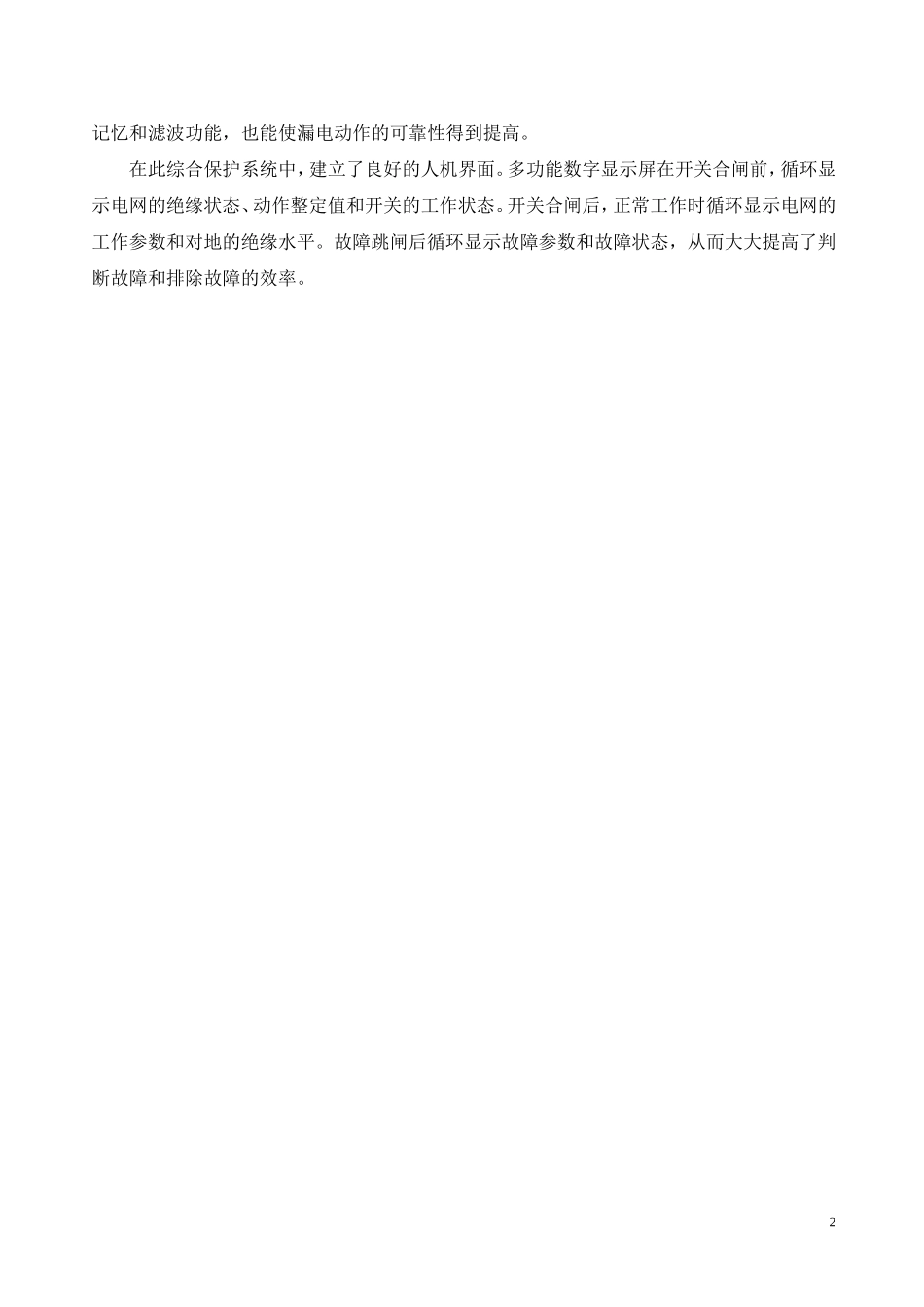

第1章绪论1.1我国漏电保护的发展1矿井低压漏电保护进程矿井低压电网漏电保护经历了3个发展阶段、2次飞跃。3个阶段是机电式、半导体式和微机式。第1次飞跃是由机电式到半导体式，主要体现在无触点化、小型化、低功耗方面；第2次飞跃是由半导体式到微机式，主要表现在数字化和智能化方面。显而易见，第2次飞跃尤为重要，它为矿井电网漏电保护技术的发展开辟了前所未有的广阔前景。2我国漏电保护器的发展机电式漏电保护是矿井低压电网漏电保护技术发展的基础。前苏联研制成功的后来被我国广泛采用的机电式漏电保护装置，是基于附加直流检测的PYB型防爆漏电继电器，在机电式漏电保护的基础上，我国曾先后研制开发出了6种不同型式的捡漏继电器，如JY82J型、JL80型、JL82型、JL83型、JY－80型和JJKB30型。20世纪80年代初期，随着电子技术的发展，大大推动了矿井电网漏电保护技术的发展。由原山西矿业学院开发研制的BJJ2－660(380)X隔爆型选择性捡漏继电器为了提高人身触电时的安全性，解决选择性漏电保护系统的动作选择性和安全性之间的矛盾，中国矿业大学在20世纪80年代末研制开发出BJJ4矿用隔爆型带人为旁路接地的总捡漏继电器和BJJ3矿用隔爆型选择性捡漏继电器。在20世纪90年代初，相继出现了BKD1－400Z/660(380)Z(F)矿用隔爆型真空馈电开关、DXL－660Q型分支馈电开关选择性漏电保护器等。1.2漏电保护器发展现状漏电保护系统的动作可靠性至关重要。它是衡量保护系统性能优劣的主要标志之一。煤矿井下存在着大量干扰信号，直接威胁着单片机的工作可靠性。因此在漏电保护系统中建立了2级后备保护，即总漏电保护单元作为分支漏电保护单元的一级后备，漏电闭锁作为分支漏电单元的二级后备。虽然这样会扩大停电范围，但提高了人身触电的安全性。另外，由于电网的零序电压和零序电流之间的相位随电网参数而变化，所以将零序电压变换成脉冲序列，将零序电流变换成方波信号，可扩大比较范围，提高动作可靠性。除此之外，利用软件的闭锁、1记忆和滤波功能，也能使漏电动作的可靠性得到提高。在此综合保护系统中，建立了良好的人机界面。多功能数字显示屏在开关合闸前，循环显示电网的绝缘状态、动作整定值和开关的工作状态。开关合闸后，正常工作时循环显示电网的工作参数和对地的绝缘水平。故障跳闸后循环显示故障参数和故障状态，从而大大提高了判断故障和排除故障的效率。2第2章选择性漏电保护装置2.1产生漏电的原因分析井下供电系统产生漏电的原因，可以概括为一下几个方面：（1）对电气设备、电缆的检查不够细致，操作使用不当造成的漏电；（2）电缆在井下被压、砸、穿刺；过分弯曲电缆使电缆外皮出现裂隙；运行中的电缆盘圆或盘“8”字，导致电缆发热，绝缘老化，绝缘性能降低。（3）设备、电缆闲置不用时不定期升井检修或干燥，导致设备、电缆受潮，绝缘降低。（4）开关、电机等处在淋水处造成受潮或进水，而使绝缘下降。（5）电气设备、电缆选择不合适，造成长期过载发热，使其绝缘下降。（6）变压器并联运行、电缆线路太长、开关及电机等设备数量太多，而使电网总绝缘水平下降。（7）电缆或开关电器超过额定电压运行，导致绝缘降低或被击穿。（8）电缆与设备在连接时，由于接头不牢、喇叭口封堵不严以及接线嘴压板不紧等原因，使接头在运行中产生松脱而与外壳相连，或因接头发热烧坏绝缘。2.2中性点不接地系统单相接地故障选线方法分析选择性漏电保护原理通常不外乎有以下几种：零序电流互感器比幅法、零序电流相对相位法、附加直流电源法、群体比幅比相法、零序功率方向法、零序电流有功分量法、五次谐波分量法、各次谐波平方和法、首半波法、小波分析法、拉路法、注入信号寻迹法、注入变频信号法和基于模式识别的选线方法。除了以上14种方法外，还有诸如最大△法、静态DESIR选线方法、动态DESIR选线方法、DDA选线方法、零序能量法、基于负序电流的选线方法等。多年运行实践表明，以往的选线装置多依靠某一种保护原理，发生漏电故障时经常会造成选择性无法实践，当发生漏电故障时，断开的不仅仅是故障支路，经常总开关也会伴随断开，造成矿山供电系统的大面积瘫痪。利用故障后的稳态...
