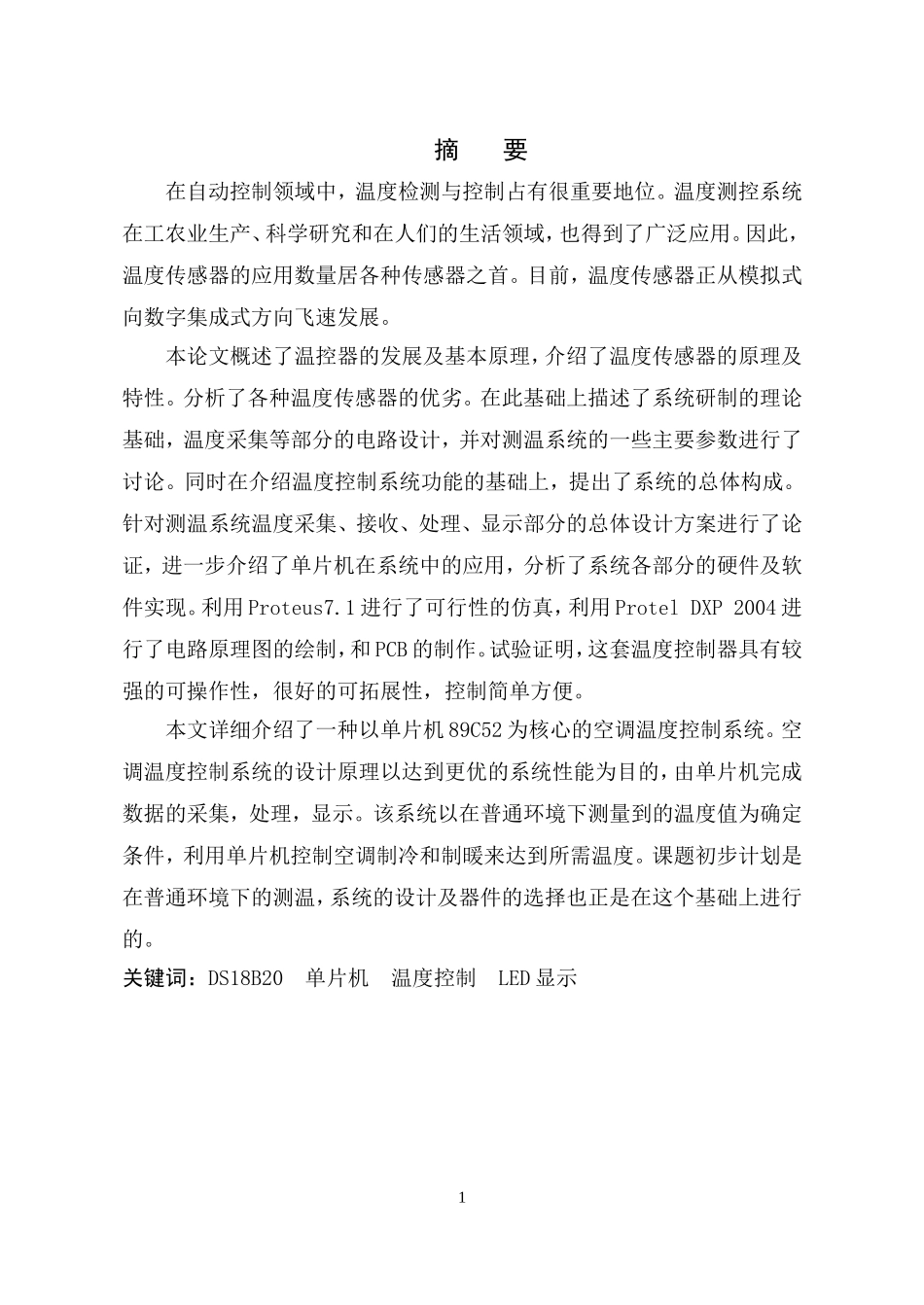

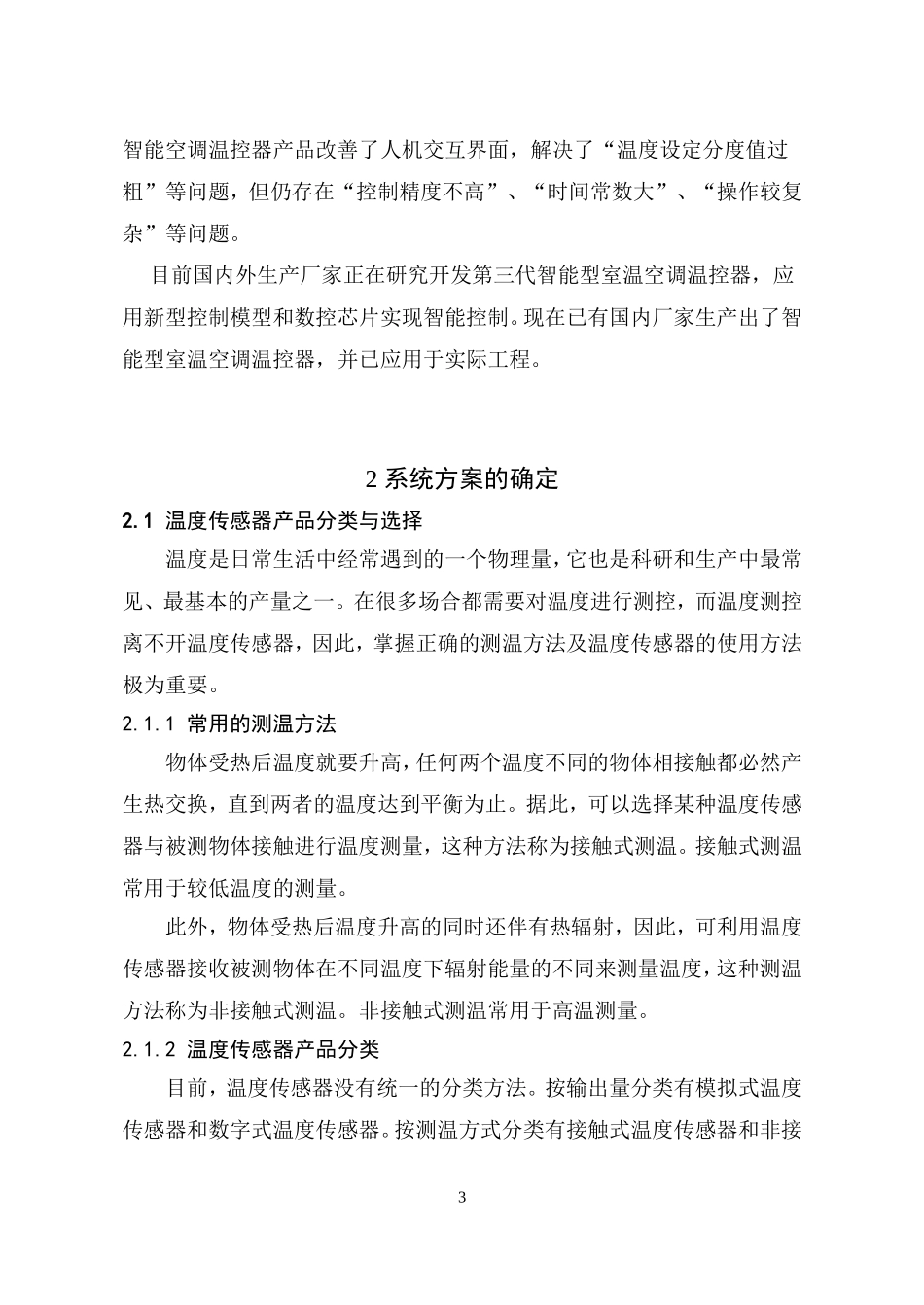

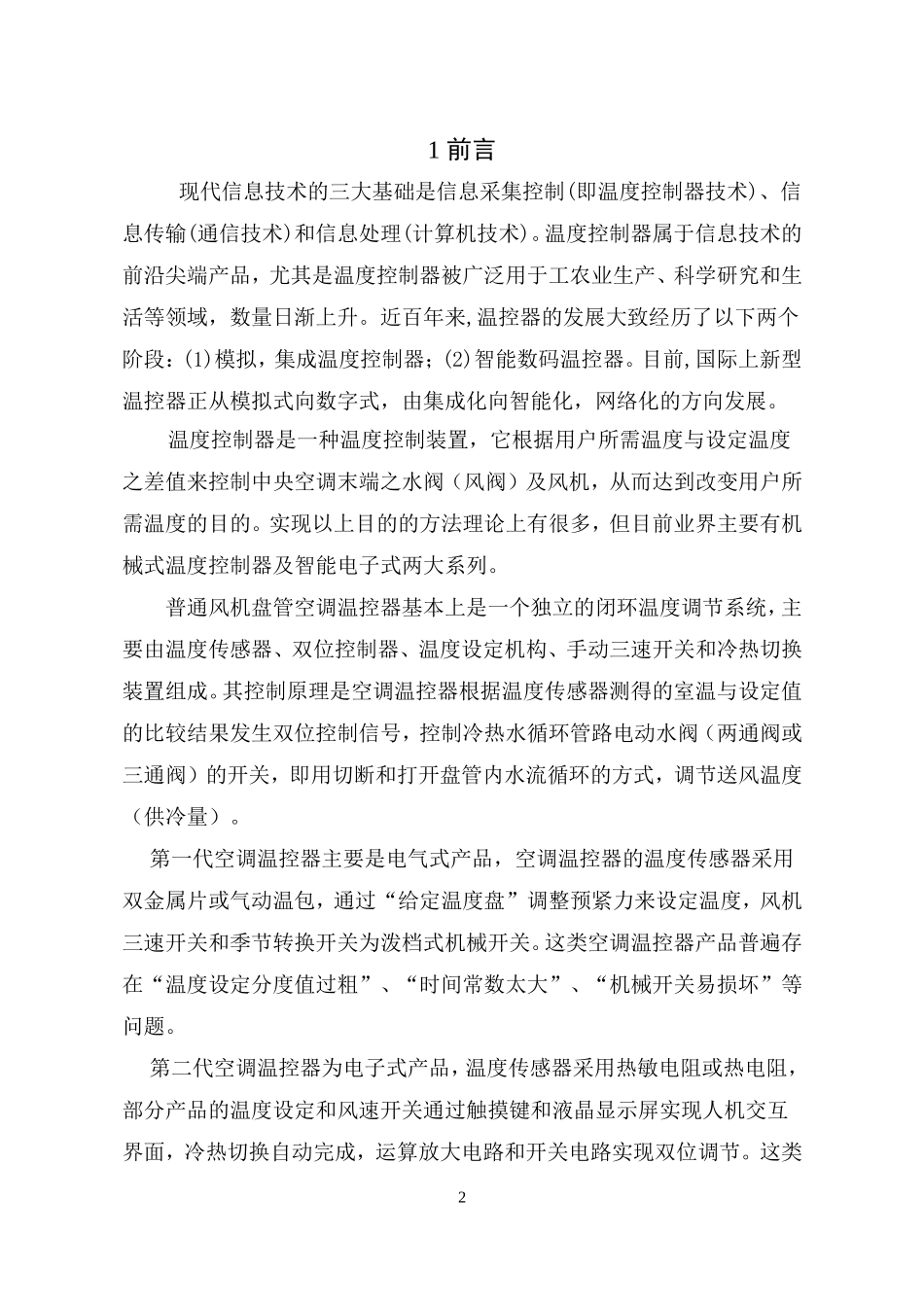

摘要在自动控制领域中，温度检测与控制占有很重要地位。温度测控系统在工农业生产、科学研究和在人们的生活领域，也得到了广泛应用。因此，温度传感器的应用数量居各种传感器之首。目前，温度传感器正从模拟式向数字集成式方向飞速发展。本论文概述了温控器的发展及基本原理，介绍了温度传感器的原理及特性。分析了各种温度传感器的优劣。在此基础上描述了系统研制的理论基础，温度采集等部分的电路设计，并对测温系统的一些主要参数进行了讨论。同时在介绍温度控制系统功能的基础上，提出了系统的总体构成。针对测温系统温度采集、接收、处理、显示部分的总体设计方案进行了论证，进一步介绍了单片机在系统中的应用，分析了系统各部分的硬件及软件实现。利用Proteus7.1进行了可行性的仿真，利用ProtelDXP2004进行了电路原理图的绘制，和PCB的制作。试验证明，这套温度控制器具有较强的可操作性，很好的可拓展性，控制简单方便。本文详细介绍了一种以单片机89C52为核心的空调温度控制系统。空调温度控制系统的设计原理以达到更优的系统性能为目的，由单片机完成数据的采集，处理，显示。该系统以在普通环境下测量到的温度值为确定条件，利用单片机控制空调制冷和制暖来达到所需温度。课题初步计划是在普通环境下的测温，系统的设计及器件的选择也正是在这个基础上进行的。关键词：DS18B20单片机温度控制LED显示11前言现代信息技术的三大基础是信息采集控制(即温度控制器技术)、信息传输(通信技术)和信息处理(计算机技术)。温度控制器属于信息技术的前沿尖端产品，尤其是温度控制器被广泛用于工农业生产、科学研究和生活等领域，数量日渐上升。近百年来,温控器的发展大致经历了以下两个阶段：(1)模拟，集成温度控制器；(2)智能数码温控器。目前,国际上新型温控器正从模拟式向数字式，由集成化向智能化，网络化的方向发展。温度控制器是一种温度控制装置，它根据用户所需温度与设定温度之差值来控制中央空调末端之水阀（风阀）及风机，从而达到改变用户所需温度的目的。实现以上目的的方法理论上有很多，但目前业界主要有机械式温度控制器及智能电子式两大系列。普通风机盘管空调温控器基本上是一个独立的闭环温度调节系统，主要由温度传感器、双位控制器、温度设定机构、手动三速开关和冷热切换装置组成。其控制原理是空调温控器根据温度传感器测得的室温与设定值的比较结果发生双位控制信号，控制冷热水循环管路电动水阀（两通阀或三通阀）的开关，即用切断和打开盘管内水流循环的方式，调节送风温度（供冷量）。第一代空调温控器主要是电气式产品，空调温控器的温度传感器采用双金属片或气动温包，通过“给定温度盘”调整预紧力来设定温度，风机三速开关和季节转换开关为泼档式机械开关。这类空调温控器产品普遍存在“温度设定分度值过粗”、“时间常数太大”、“机械开关易损坏”等问题。第二代空调温控器为电子式产品，温度传感器采用热敏电阻或热电阻，部分产品的温度设定和风速开关通过触摸键和液晶显示屏实现人机交互界面，冷热切换自动完成，运算放大电路和开关电路实现双位调节。这类2智能空调温控器产品改善了人机交互界面，解决了“温度设定分度值过粗”等问题，但仍存在“控制精度不高”、“时间常数大”、“操作较复杂”等问题。目前国内外生产厂家正在研究开发第三代智能型室温空调温控器，应用新型控制模型和数控芯片实现智能控制。现在已有国内厂家生产出了智能型室温空调温控器，并已应用于实际工程。2系统方案的确定2.1温度传感器产品分类与选择温度是日常生活中经常遇到的一个物理量，它也是科研和生产中最常见、最基本的产量之一。在很多场合都需要对温度进行测控，而温度测控离不开温度传感器，因此，掌握正确的测温方法及温度传感器的使用方法极为重要。2.1.1常用的测温方法物体受热后温度就要升高，任何两个温度不同的物体相接触都必然产生热交换，直到两者的温度达到平衡为止。据此，可以选择某种温度传感器与被测物体接触进行温度测量，这种方法称为接触式测温。接触式测温常用于较低温度的测量。此外，物体受热后温度升高的同时还伴有热辐射，因此，可利...
