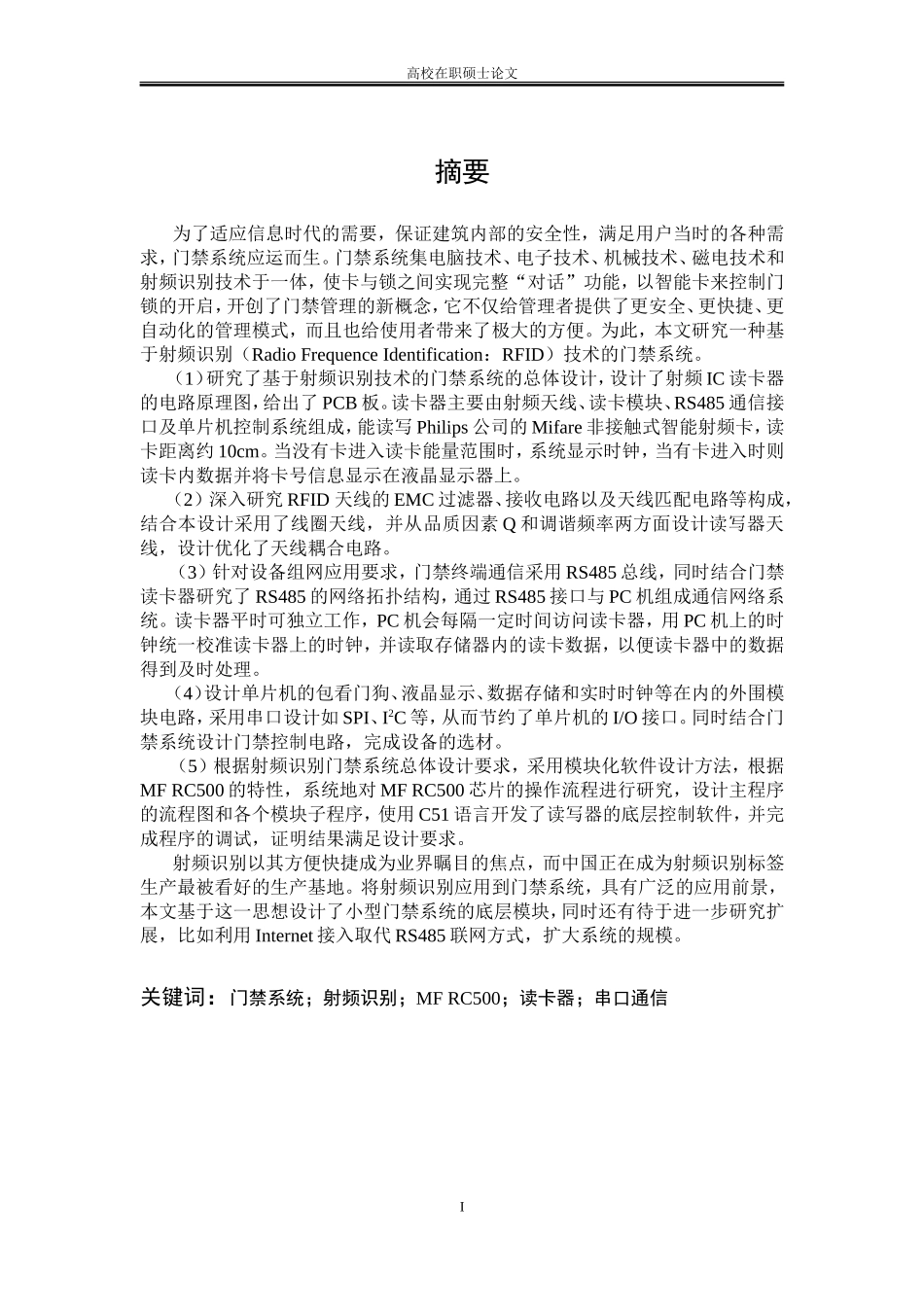

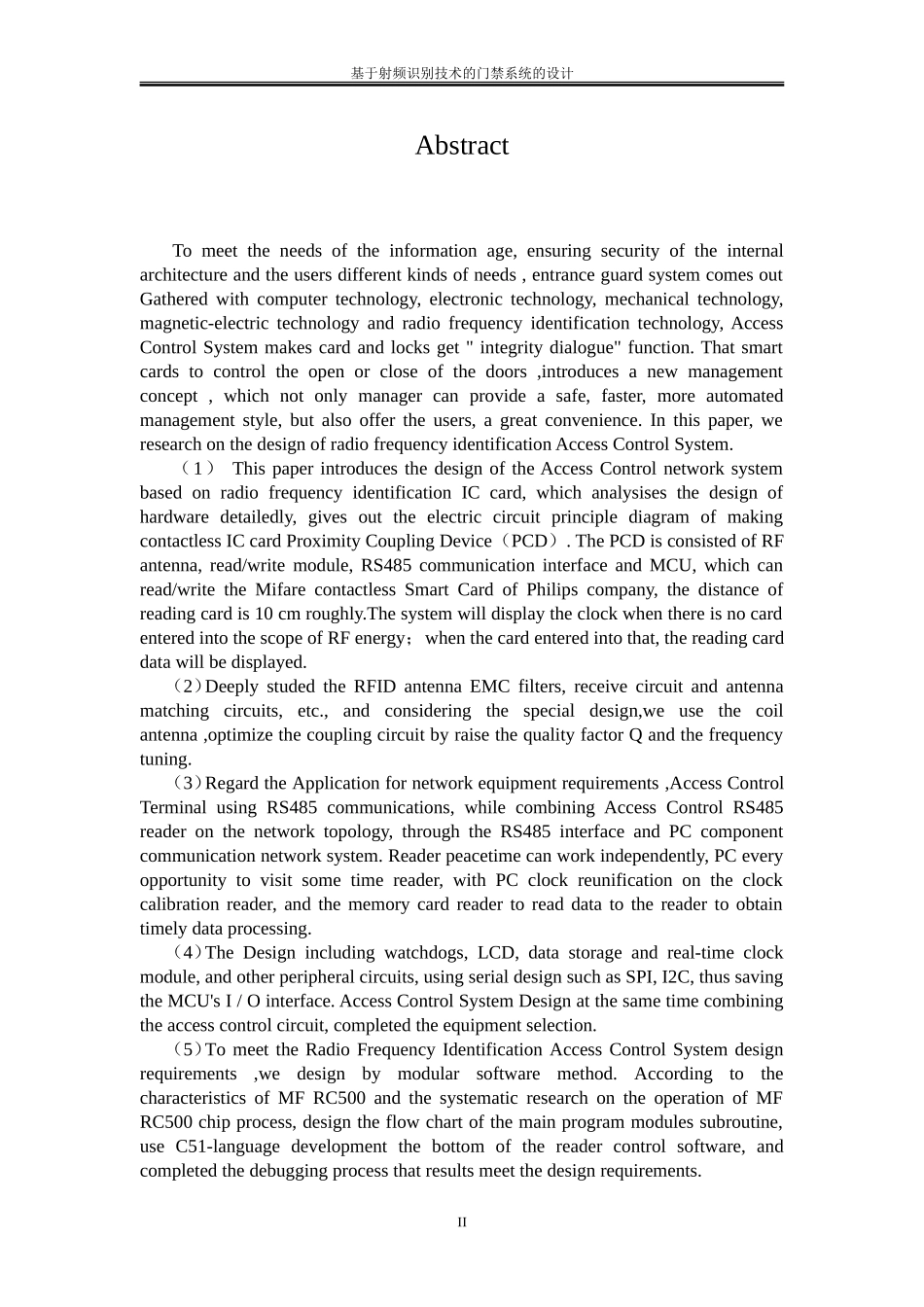

高校在职硕士论文摘要为了适应信息时代的需要，保证建筑内部的安全性，满足用户当时的各种需求，门禁系统应运而生。门禁系统集电脑技术、电子技术、机械技术、磁电技术和射频识别技术于一体，使卡与锁之间实现完整“对话”功能，以智能卡来控制门锁的开启，开创了门禁管理的新概念，它不仅给管理者提供了更安全、更快捷、更自动化的管理模式，而且也给使用者带来了极大的方便。为此，本文研究一种基于射频识别（RadioFrequenceIdentification：RFID）技术的门禁系统。（1）研究了基于射频识别技术的门禁系统的总体设计，设计了射频IC读卡器的电路原理图，给出了PCB板。读卡器主要由射频天线、读卡模块、RS485通信接口及单片机控制系统组成，能读写Philips公司的Mifare非接触式智能射频卡，读卡距离约10cm。当没有卡进入读卡能量范围时，系统显示时钟，当有卡进入时则读卡内数据并将卡号信息显示在液晶显示器上。（2）深入研究RFID天线的EMC过滤器、接收电路以及天线匹配电路等构成，结合本设计采用了线圈天线，并从品质因素Q和调谐频率两方面设计读写器天线，设计优化了天线耦合电路。（3）针对设备组网应用要求，门禁终端通信采用RS485总线，同时结合门禁读卡器研究了RS485的网络拓扑结构，通过RS485接口与PC机组成通信网络系统。读卡器平时可独立工作，PC机会每隔一定时间访问读卡器，用PC机上的时钟统一校准读卡器上的时钟，并读取存储器内的读卡数据，以便读卡器中的数据得到及时处理。（4）设计单片机的包看门狗、液晶显示、数据存储和实时时钟等在内的外围模块电路，采用串口设计如SPI、I2C等，从而节约了单片机的I/O接口。同时结合门禁系统设计门禁控制电路，完成设备的选材。（5）根据射频识别门禁系统总体设计要求，采用模块化软件设计方法，根据MFRC500的特性，系统地对MFRC500芯片的操作流程进行研究，设计主程序的流程图和各个模块子程序，使用C51语言开发了读写器的底层控制软件，并完成程序的调试，证明结果满足设计要求。射频识别以其方便快捷成为业界瞩目的焦点，而中国正在成为射频识别标签生产最被看好的生产基地。将射频识别应用到门禁系统，具有广泛的应用前景，本文基于这一思想设计了小型门禁系统的底层模块，同时还有待于进一步研究扩展，比如利用Internet接入取代RS485联网方式，扩大系统的规模。关键词：门禁系统；射频识别；MFRC500；读卡器；串口通信I基于射频识别技术的门禁系统的设计AbstractTomeettheneedsoftheinformationage,ensuringsecurityoftheinternalarchitectureandtheusersdifferentkindsofneeds,entranceguardsystemcomesoutGatheredwithcomputertechnology,electronictechnology,mechanicaltechnology,magnetic-electrictechnologyandradiofrequencyidentificationtechnology,AccessControlSystemmakescardandlocksget"integritydialogue"function.Thatsmartcardstocontroltheopenorcloseofthedoors,introducesanewmanagementconcept,whichnotonlymanagercanprovideasafe,faster,moreautomatedmanagementstyle,butalsooffertheusers,agreatconvenience.Inthispaper,weresearchonthedesignofradiofrequencyidentificationAccessControlSystem.（1）ThispaperintroducesthedesignoftheAccessControlnetworksystembasedonradiofrequencyidentificationICcard,whichanalysisesthedesignofhardwaredetailedly,givesouttheelectriccircuitprinciplediagramofmakingcontactlessICcardProximityCouplingDevice（PCD）.ThePCDisconsistedofRFantenna,read/writemodule,RS485communicationinterfaceandMCU,whichcanread/writetheMifarecontactlessSmartCardofPhilipscompany,thedistanceofreadingcardis10cmroughly.ThesystemwilldisplaytheclockwhenthereisnocardenteredintothescopeofRFenergy；whenthecardenteredintothat,thereadingcarddatawillbedisplayed.（2）DeeplystudedtheRFIDantennaEMCfilters,receivecircuitandantennamatchingcircuits,etc.,andconsideringthespecialdesign,weusethecoilantenna,optimizethecouplingcircuitbyrais...
