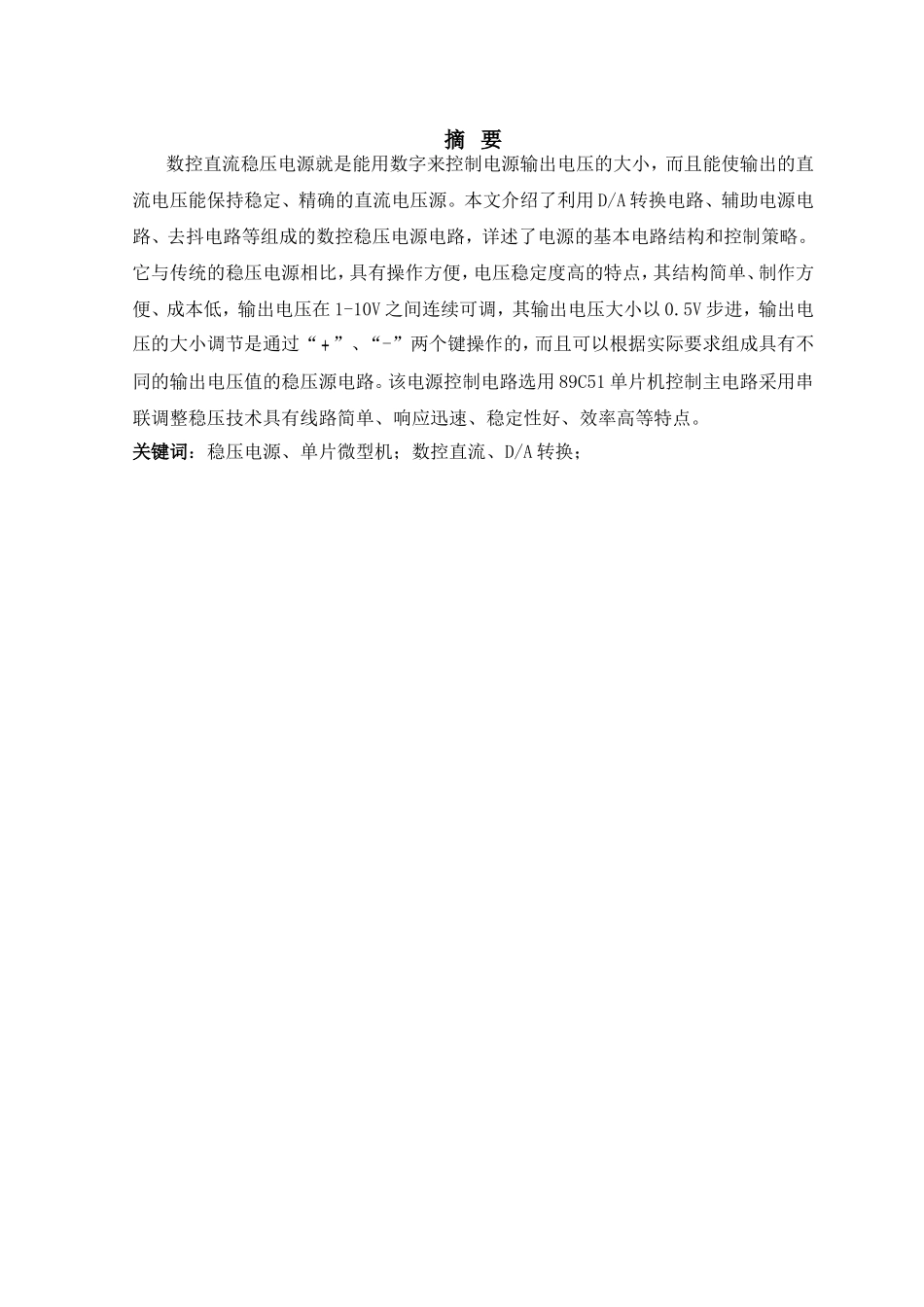

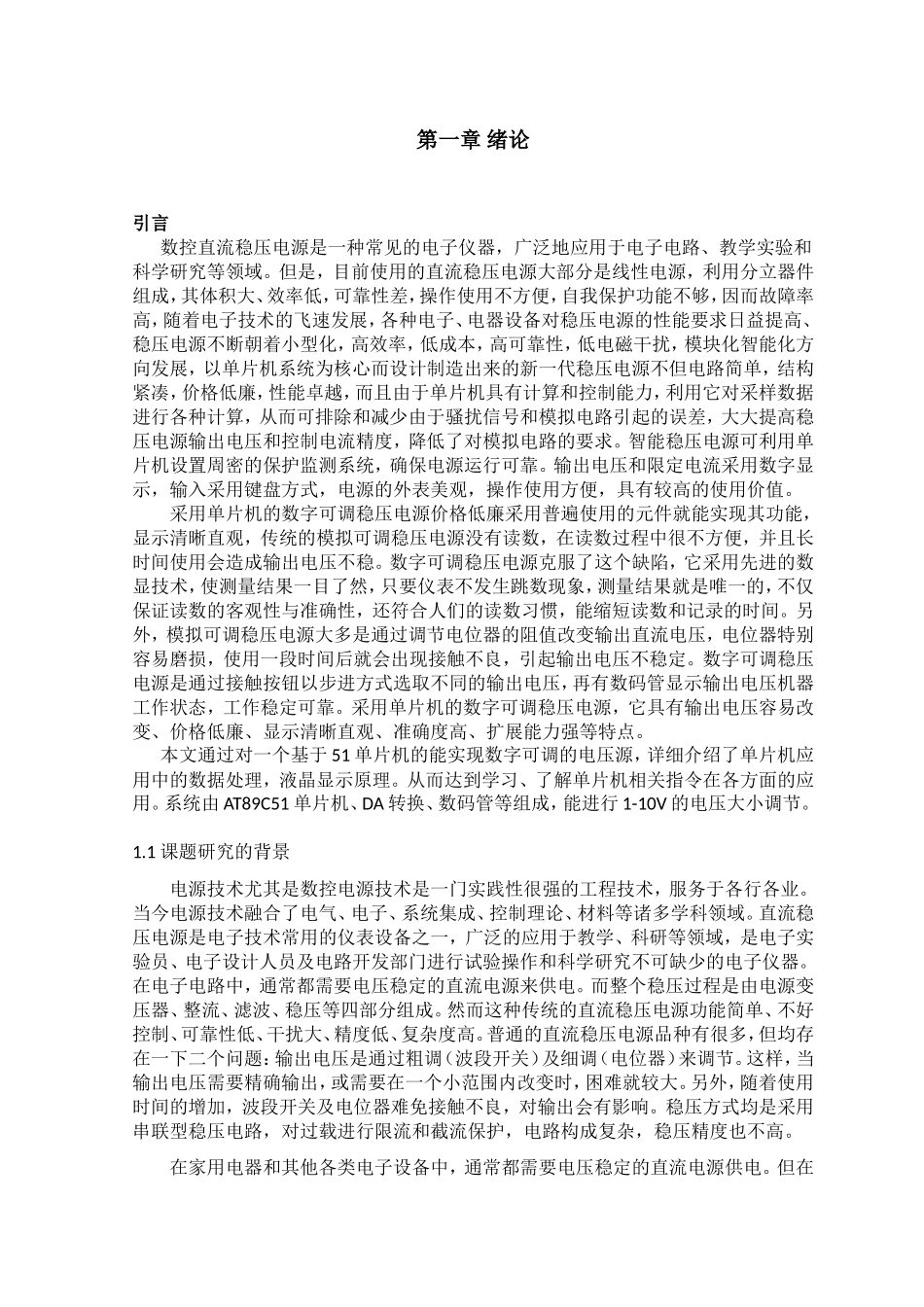

毕业设计（论文）题目基于单片机的数控直流稳压电源专业电气工程及其自动化班级电气专业3班学生赵朝阳（2012040348）指导教师史思琦2016年摘要数控直流稳压电源就是能用数字来控制电源输出电压的大小，而且能使输出的直流电压能保持稳定、精确的直流电压源。本文介绍了利用D/A转换电路、辅助电源电路、去抖电路等组成的数控稳压电源电路，详述了电源的基本电路结构和控制策略。它与传统的稳压电源相比，具有操作方便，电压稳定度高的特点，其结构简单、制作方便、成本低，输出电压在1-10V之间连续可调，其输出电压大小以0.5V步进，输出电压的大小调节是通过“”、“-”两个键操作的，而且可以根据实际要求组成具有不同的输出电压值的稳压源电路。该电源控制电路选用89C51单片机控制主电路采用串联调整稳压技术具有线路简单、响应迅速、稳定性好、效率高等特点。关键词：稳压电源、单片微型机；数控直流、D/A转换；第一章绪论引言数控直流稳压电源是一种常见的电子仪器，广泛地应用于电子电路、教学实验和科学研究等领域。但是，目前使用的直流稳压电源大部分是线性电源，利用分立器件组成，其体积大、效率低，可靠性差，操作使用不方便，自我保护功能不够，因而故障率高，随着电子技术的飞速发展，各种电子、电器设备对稳压电源的性能要求日益提高、稳压电源不断朝着小型化，高效率，低成本，高可靠性，低电磁干扰，模块化智能化方向发展，以单片机系统为核心而设计制造出来的新一代稳压电源不但电路简单，结构紧凑，价格低廉，性能卓越，而且由于单片机具有计算和控制能力，利用它对采样数据进行各种计算，从而可排除和减少由于骚扰信号和模拟电路引起的误差，大大提高稳压电源输出电压和控制电流精度，降低了对模拟电路的要求。智能稳压电源可利用单片机设置周密的保护监测系统，确保电源运行可靠。输出电压和限定电流采用数字显示，输入采用键盘方式，电源的外表美观，操作使用方便，具有较高的使用价值。采用单片机的数字可调稳压电源价格低廉采用普遍使用的元件就能实现其功能，显示清晰直观，传统的模拟可调稳压电源没有读数，在读数过程中很不方便，并且长时间使用会造成输出电压不稳。数字可调稳压电源克服了这个缺陷，它采用先进的数显技术，使测量结果一目了然，只要仪表不发生跳数现象，测量结果就是唯一的，不仅保证读数的客观性与准确性，还符合人们的读数习惯，能缩短读数和记录的时间。另外，模拟可调稳压电源大多是通过调节电位器的阻值改变输出直流电压，电位器特别容易磨损，使用一段时间后就会出现接触不良，引起输出电压不稳定。数字可调稳压电源是通过接触按钮以步进方式选取不同的输出电压，再有数码管显示输出电压机器工作状态，工作稳定可靠。采用单片机的数字可调稳压电源，它具有输出电压容易改变、价格低廉、显示清晰直观、准确度高、扩展能力强等特点。本文通过对一个基于51单片机的能实现数字可调的电压源，详细介绍了单片机应用中的数据处理，液晶显示原理。从而达到学习、了解单片机相关指令在各方面的应用。系统由AT89C51单片机、DA转换、数码管等组成，能进行1-10V的电压大小调节。1.1课题研究的背景电源技术尤其是数控电源技术是一门实践性很强的工程技术，服务于各行各业。当今电源技术融合了电气、电子、系统集成、控制理论、材料等诸多学科领域。直流稳压电源是电子技术常用的仪表设备之一，广泛的应用于教学、科研等领域，是电子实验员、电子设计人员及电路开发部门进行试验操作和科学研究不可缺少的电子仪器。在电子电路中，通常都需要电压稳定的直流电源来供电。而整个稳压过程是由电源变压器、整流、滤波、稳压等四部分组成。然而这种传统的直流稳压电源功能简单、不好控制、可靠性低、干扰大、精度低、复杂度高。普通的直流稳压电源品种有很多，但均存在一下二个问题：输出电压是通过粗调（波段开关）及细调（电位器）来调节。这样，当输出电压需要精确输出，或需要在一个小范围内改变时，困难就较大。另外，随着使用时间的增加，波段开关及电位器难免接触不良，对输出会有影响。稳压方式均是采用串联型稳压电路，对过载进行限流和截流...
