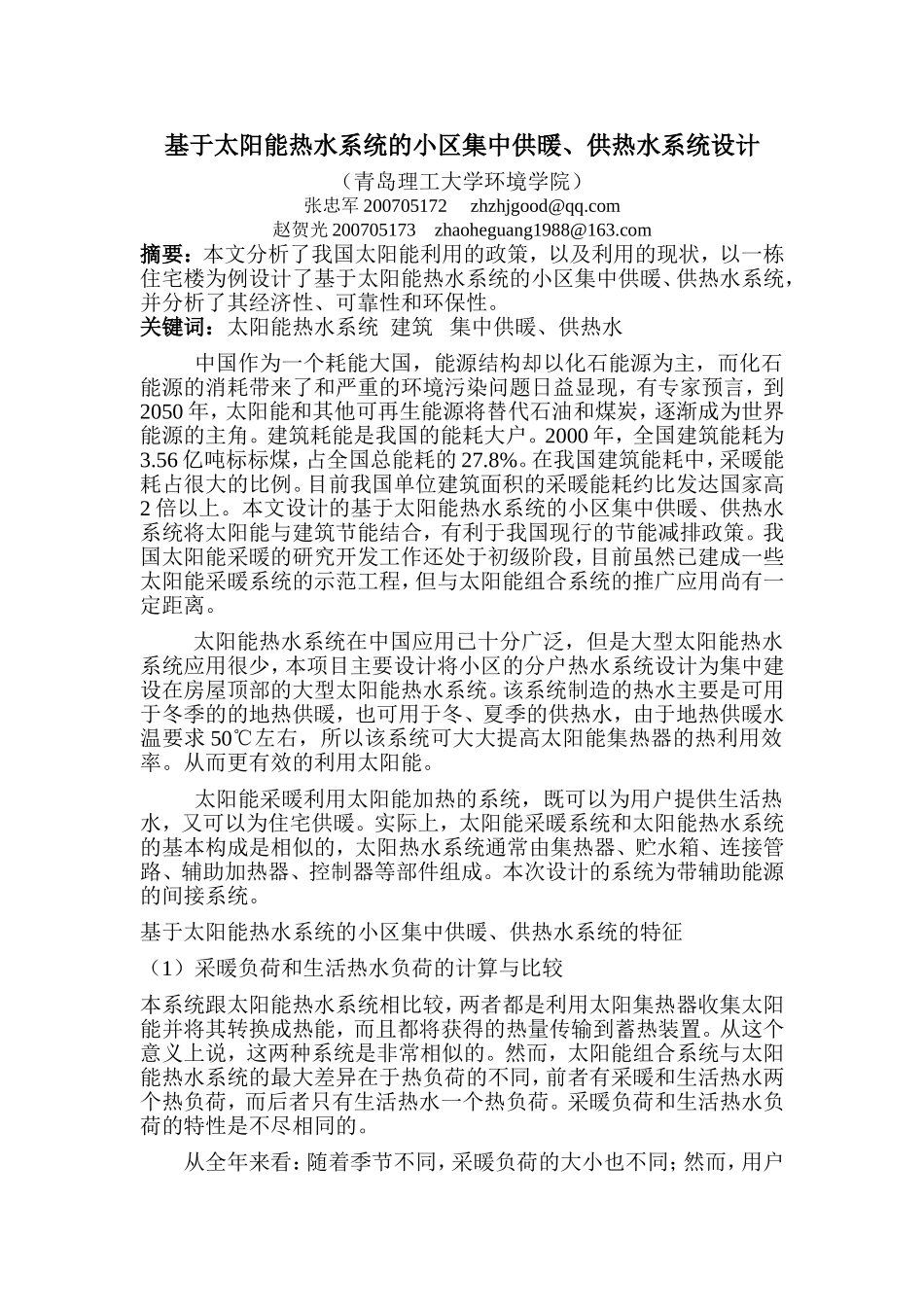

基于太阳能热水系统的小区集中供暖、供热水系统设计（青岛理工大学环境学院）张忠军200705172zhzhjgood@qq.com赵贺光200705173zhaoheguang1988@163.com摘要：本文分析了我国太阳能利用的政策，以及利用的现状，以一栋住宅楼为例设计了基于太阳能热水系统的小区集中供暖、供热水系统，并分析了其经济性、可靠性和环保性。关键词：太阳能热水系统建筑集中供暖、供热水中国作为一个耗能大国，能源结构却以化石能源为主，而化石能源的消耗带来了和严重的环境污染问题日益显现，有专家预言，到2050年，太阳能和其他可再生能源将替代石油和煤炭，逐渐成为世界能源的主角。建筑耗能是我国的能耗大户。2000年，全国建筑能耗为3.56亿吨标标煤，占全国总能耗的27.8%。在我国建筑能耗中，采暖能耗占很大的比例。目前我国单位建筑面积的采暖能耗约比发达国家高2倍以上。本文设计的基于太阳能热水系统的小区集中供暖、供热水系统将太阳能与建筑节能结合，有利于我国现行的节能减排政策。我国太阳能采暖的研究开发工作还处于初级阶段，目前虽然已建成一些太阳能采暖系统的示范工程，但与太阳能组合系统的推广应用尚有一定距离。太阳能热水系统在中国应用已十分广泛，但是大型太阳能热水系统应用很少，本项目主要设计将小区的分户热水系统设计为集中建设在房屋顶部的大型太阳能热水系统。该系统制造的热水主要是可用于冬季的的地热供暖，也可用于冬、夏季的供热水，由于地热供暖水温要求50℃左右，所以该系统可大大提高太阳能集热器的热利用效率。从而更有效的利用太阳能。太阳能采暖利用太阳能加热的系统，既可以为用户提供生活热水，又可以为住宅供暖。实际上，太阳能采暖系统和太阳能热水系统的基本构成是相似的，太阳热水系统通常由集热器、贮水箱、连接管路、辅助加热器、控制器等部件组成。本次设计的系统为带辅助能源的间接系统。基于太阳能热水系统的小区集中供暖、供热水系统的特征（1）采暖负荷和生活热水负荷的计算与比较本系统跟太阳能热水系统相比较，两者都是利用太阳集热器收集太阳能并将其转换成热能，而且都将获得的热量传输到蓄热装置。从这个意义上说，这两种系统是非常相似的。然而，太阳能组合系统与太阳能热水系统的最大差异在于热负荷的不同，前者有采暖和生活热水两个热负荷，而后者只有生活热水一个热负荷。采暖负荷和生活热水负荷的特性是不尽相同的。从全年来看：随着季节不同，采暖负荷的大小也不同；然而，用户全年都需求热水，故生活热水负荷在全年变化较小。从每天来看：采暖负荷在大部分的时间里都比较平稳；生活热水负荷有高峰有低谷，起伏较大。从系统的进出口温度看：采暖系统的进出口温差小；生活热水系统要补入冷水，故进出口温差大。从回路中的介质看：在采暖回路中的介质是无氧、非腐蚀性的水，可反复使用；在生活热水回路里的是有氧、有腐蚀性的水，随时被消耗掉。跟生活热水负荷相比，每幢房屋的采暖负荷取决于当地的气候条件、房屋的建筑尺寸、保温情况、通风条件、被动太阳房技术的采用程度、屋内的热负荷状况以及居住人数等诸多因素。只要白天有足够的太阳辐射，就由太阳集热器提供热量；否则，就由辅助能源（油、气、电、木材等）补充太阳能的不足。太阳能组合系统设计必须遵循下列基本原则：使太阳集热器在尽可能低的工作温度下运行，以便获得尽可能高的集热效率。太阳能组合系统设计的关键是如何综合不同能源和不同热负荷的技术特性，设计出完整、耐久、可靠、经济的太阳能组合系统。（2）贮水箱的热分层根据采暖负荷和生活热水负荷的温度要求不同，太阳能组合系统应当同时具有不同温度的热水。当然，最简单的方法是设置1个贮存不同温度热水的贮水箱，借助于智能化控制器，驱动不同的阀门和水泵进行系统运行，这显然要提高系统的造价。另一种方法是只采用一个贮水箱，由于热水的密度比冷水的密度低，所以热水总是位于贮水箱的上部，冷水总是位于贮水箱的下部。要保持贮水箱的热分层，必须采取一些特殊的措施，以避免不同温度的水在贮水箱内混合。热分层可以通过两种途径来实现：一是对贮水箱上部加热，另一种是从贮水箱下部取热。加热或取热，既可...
