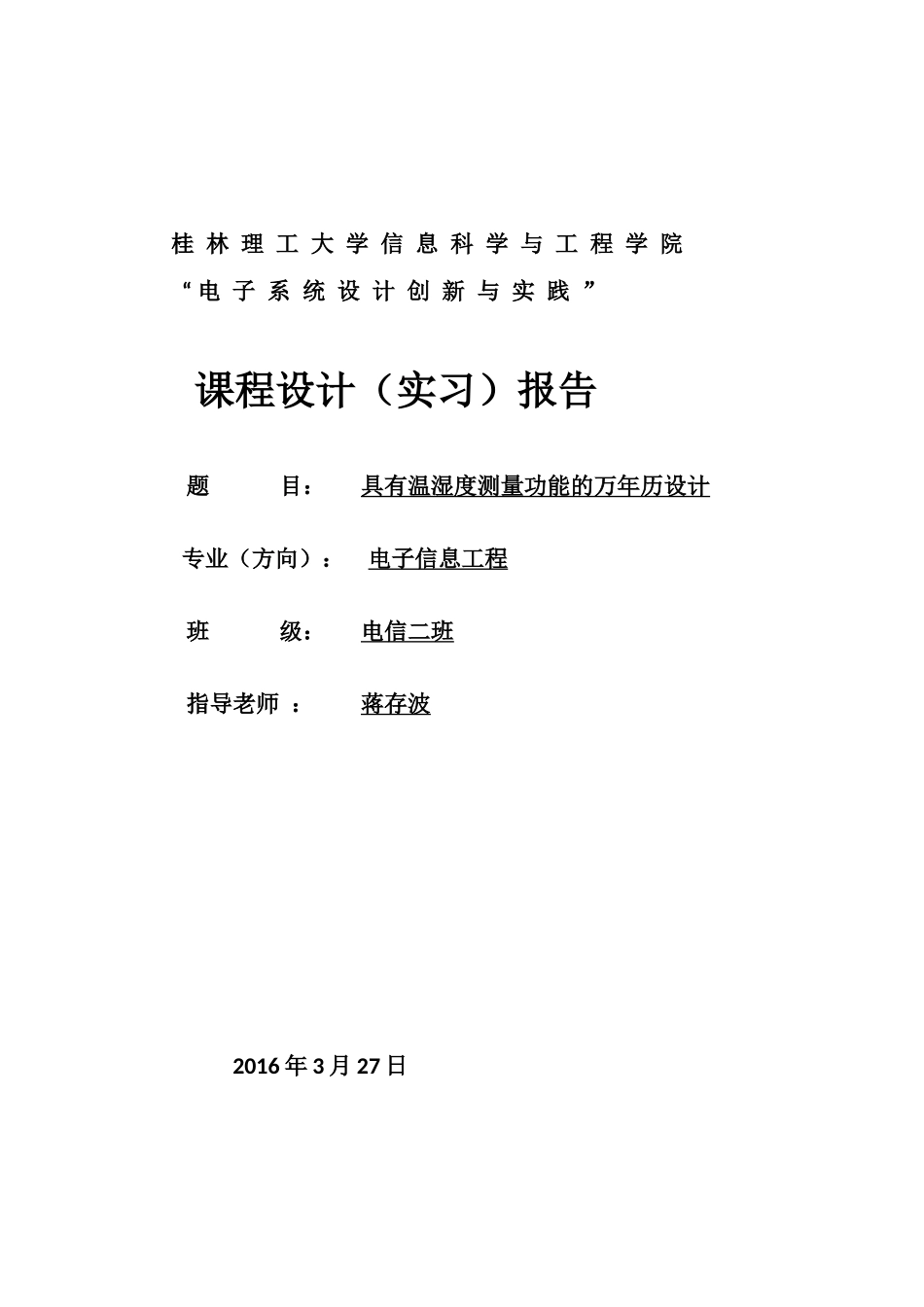

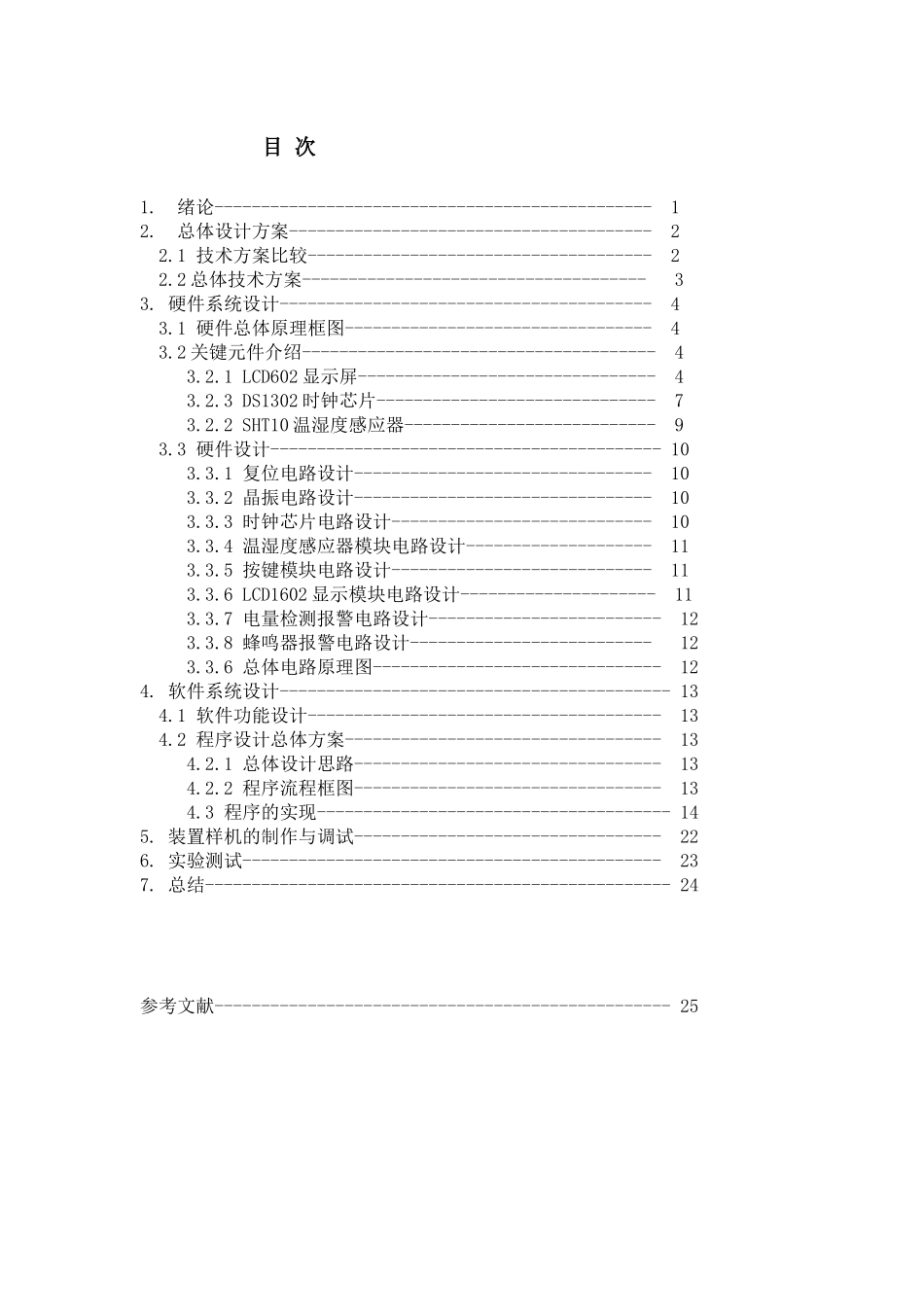

桂林理工大学信息科学与工程学院“电子系统设计创新与实践”课程设计（实习）报告题目：具有温湿度测量功能的万年历设计专业（方向）：电子信息工程班级：电信二班指导老师：蒋存波2016年3月27日目次1.绪论-----------------------------------------------12.总体设计方案---------------------------------------22.1技术方案比较-------------------------------------22.2总体技术方案-------------------------------------33.硬件系统设计----------------------------------------43.1硬件总体原理框图---------------------------------43.2关键元件介绍--------------------------------------43.2.1LCD602显示屏--------------------------------43.2.3DS1302时钟芯片------------------------------73.2.2SHT10温湿度感应器---------------------------93.3硬件设计------------------------------------------103.3.1复位电路设计--------------------------------103.3.2晶振电路设计--------------------------------103.3.3时钟芯片电路设计----------------------------103.3.4温湿度感应器模块电路设计--------------------113.3.5按键模块电路设计----------------------------113.3.6LCD1602显示模块电路设计---------------------113.3.7电量检测报警电路设计-------------------------123.3.8蜂鸣器报警电路设计--------------------------123.3.6总体电路原理图-------------------------------124.软件系统设计------------------------------------------134.1软件功能设计--------------------------------------134.2程序设计总体方案----------------------------------134.2.1总体设计思路---------------------------------134.2.2程序流程框图---------------------------------134.3程序的实现--------------------------------------145.装置样机的制作与调试---------------------------------226.实验测试---------------------------------------------237.总结--------------------------------------------------24参考文献-------------------------------------------------251.绪论二十一世纪的今天，最具代表性的计时产品就是电子万年历，它是近代世界钟表业界的第三次革命。第一次是摆和摆轮游丝的发明，相对稳定的机械振荡频率源使钟表的走时差从分级缩小到秒级，代表性的产品就是带有摆或摆轮游丝的机械钟或表。第二次革命是石英晶体振荡器的应用，发明了走时精度更高的石英电子钟表，使钟表的走时月差从分级缩小到秒级。第三次革命就是单片机数码计时技术的应用（电子万年历），使计时产品的走时日差从分级缩小到1/600万秒，从原有传统指针计时的方式发展为人们日常更为熟悉的夜光数字显示方式，直观明了，并增加了全自动日期、星期、温度以及其他日常附属信息的显示功能，它更符合消费者的生活需求！因此，电子万年历的出现带来了钟表计时业界跨跃性的进步。如今电子万年历飞入了寻常百姓家，而且以不断智能的方式增加着，大多数都添加了温度和湿度检测显示功能，通过利用单片机的控制还可以设计出各种各样的显示或报警功能等。挂式、台式以及带装饰画面等丰富的电子万年历数不胜数，不但满足了精准的计时需求，还将计时带上了科技时尚的味道。单片机技术所应用的功能控制芯片可进行多种功能的设置，如闹钟、报时、日历查询、语音等；并改善了很多原有石英钟不能解决的问题，例如：数字夜光显示、数据存储以及全自动温度检测等功能；这给传统计时消费带来了新的动力，越来越多的消费者选择了电子万年历。1.1题目具有温湿度测量功能的万年历设计1.2研究目标与意义（1）总体目标1）实现万年历功能；2)具有闹钟功能，能设定三个闹钟时间，每个时间都可以设定一周的那一天报警；3）具有温度和湿度测量功能；4）利用LCD显示：年、月、日、星期、时间、温度、湿度；5）具有年、月、日、星期、时间、闹钟等设定功能，尽量方便且使用最少的按键完成功能；6）具有电池电量检测、低电量报警功能；7）电池供电；（2）研究意义设计电子万年历不...
