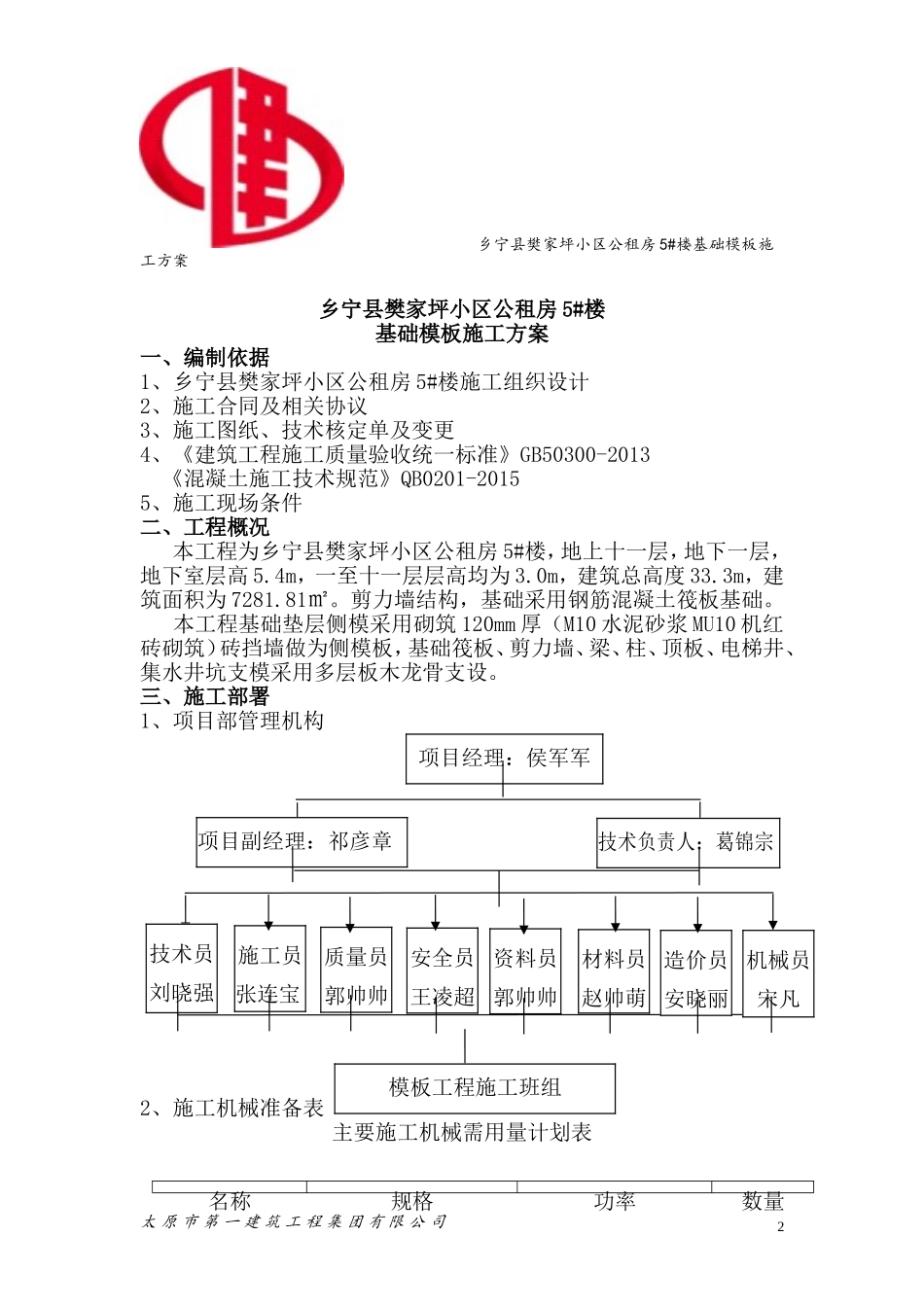

2乡宁县樊家坪小区公租房5#楼基础模板施工方案乡宁县樊家坪小区公租房5#楼基础模板施工方案一、编制依据1、乡宁县樊家坪小区公租房5#楼施工组织设计2、施工合同及相关协议3、施工图纸、技术核定单及变更4、《建筑工程施工质量验收统一标准》GB50300-2013《混凝土施工技术规范》QB0201-20155、施工现场条件二、工程概况本工程为乡宁县樊家坪小区公租房5#楼，地上十一层，地下一层，地下室层高5.4m，一至十一层层高均为3.0m，建筑总高度33.3m，建筑面积为7281.81㎡。剪力墙结构，基础采用钢筋混凝土筏板基础。本工程基础垫层侧模采用砌筑120mm厚（M10水泥砂浆MU10机红砖砌筑）砖挡墙做为侧模板，基础筏板、剪力墙、梁、柱、顶板、电梯井、集水井坑支模采用多层板木龙骨支设。三、施工部署1、项目部管理机构2、施工机械准备表主要施工机械需用量计划表太原市第一建筑工程集团有限公司名称规格功率数量项目经理：侯军军项目副经理：祁彦章技术负责人：葛锦宗技术员刘晓强模板工程施工班组材料员赵帅萌安全员王凌超造价员安晓丽质量员郭帅帅施工员张连宝机械员宋凡资料员郭帅帅3乡宁县樊家坪小区公租房5#楼基础模板施工方案四、主要施工方法及技术措施4.1施工准备：（1）根据基础结构施工段划分及施工方案提出基础结构工程周转材料需用量计划，报项目部技术负责人审批后由材料员组织对所需周转材料的进场。（2）基础结构模板工程施工前，由施工员根据本方案及有关施工工艺要求对木工班组进行全面施工技术交底。（3）合模前，完成钢筋隐蔽验收。（4）弹出筏板、剪力墙、梁、柱、集水坑、电梯井、门窗及楼梯的边线。4.2工艺流程4.2.1基础模板安装工艺流程：放线→垫层模板安装→C15砼垫层施工→基础放线→砌筑240砖墙筏板基础外模→防水找平层及防水层施工→防水保护层→基础钢筋绑扎→剪力墙安装→基础梁侧模安装→模板支撑加固→基础砼浇筑→拆模（1）根据施工图纸及轴线控制桩，弹出基础垫层、集水坑及电梯井的边线。（2）垫层厚度为130mm，防水保护层厚度为70mm，沿垫层边线砌筑高度为200mm机红砖外模，混合砂浆抹面（3）待防水保护层施工完毕，弹出筏板、剪力墙、地梁、电梯井、及集水坑、门窗及楼梯边线，剪力墙模板采用多层板木龙骨支设，以吊模形式高出筏板标高300mm，如下图所示；积水坑、电梯井模板采用多层板按坑大小加工成定型模板。基础剪力墙模板安装配模示意图如下（4）按照施工配模图将基础梁、外挡墙侧模木模组拼就位，不合模数处用小木枋补齐；用ф48钢管架做背楞，用勾头螺栓、蝶形扣件同背楞之间紧固连接；用ф48钢管架搭设支撑固定体系，要求必须牢固稳太原市第一建筑工程集团有限公司4乡宁县樊家坪小区公租房5#楼基础模板施工方案定；安装就位后，质量员及木工班组长应对模板的轴线位移、垂直偏差、对角线、扭向等全面校正。4.2.2墙模安装：基础筏板砼浇筑完→弹出内墙、梁、柱边线→柱、墙钢筋绑扎→安装预留洞口模板→安装内、外墙模板→安装内外墙模板支撑加固体系→安装梁、板模→梁、板钢筋绑扎→浇筑墙、梁、板混凝土（1）模板穿墙螺栓设置，横向间距500mm，竖向间距500mm，距模板上下口均为200mm；先安装水平横杆，后安装竖向立杆（由于基础剪力墙较高，现每隔2m增加一道竖向立杆），每道横竖均由2根Ф48×3.0钢管组成，固定钢管采用3形卡，然后使用M14的对拉止水螺干固定；墙竖向设四道钢管斜撑（沿纵向间距1000mm），分别支撑于从上至下200mm、1200mm、2200mm、3200mm处水平钢管背楞，模板下口与在混凝土浇注前预埋的Φ25钢筋头挤塞牢固。平整度、垂直度均控制在2mm以内；模板调整垂直后，拧紧穿墙螺栓；钢管斜撑两端用扣件固定，从而拉住模板，防止模板上浮。（2）内墙使用普通螺栓，Φ25塑料套管，套管使用时必须穿过模板,拆模后割掉套管，使用水泥砂浆抹平。（3）外墙模板拆除时,先拆掉模板后，再取出对拉螺栓连接头,最后使用防水砂浆补平。（4）墙体支模前必须对根部采用50mm宽，20mm厚的水泥砂浆找平，水泥砂浆严禁吃进混凝土内。4.2.3梁模板安装搭设钢管脚手架支架→安装可调顶托→安装横纵木楞→调整楼板下皮标高及起拱→铺设多层板块→检查模板上...
