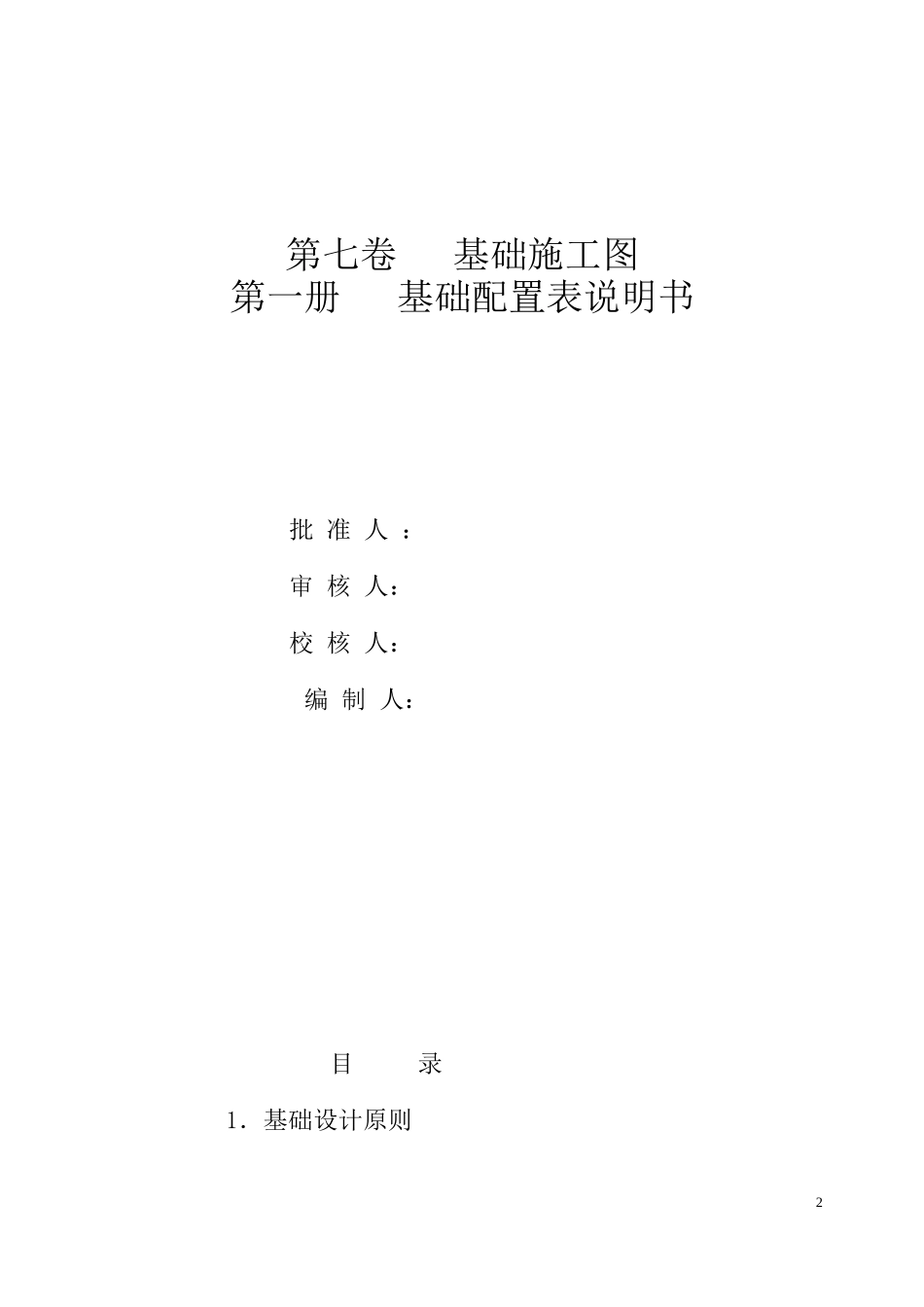

灵州-绍兴±800kV特高压直流输电线路工程（小湾渠-永宁镇东南）第七卷基础施工图第一册基础配置表说明书工程设计资质证书编号：A1210000422014年09月沈阳灵州-绍兴±800kV特高压直流输电线路工程（小湾渠-永宁镇东南）1卷册检索号21-SA06731-S-T0701-01第七卷基础施工图第一册基础配置表说明书批准人：审核人：校核人：编制人：目录1．基础设计原则22.基础型式3.设计说明4.基础施工5.直线转角塔和耐张塔的基础预偏值6.基础保护帽7.基础标准工艺应用8.基础强制条文执行表9.基础部分质量通病防治1基础设计原则1.1本工程基础设计及施工应依据的规程、规范及技术规定：（1）《110～750kV架空输电线路设计规范》(GB50545-2010)；（2）《混凝土结构设计规范》（GB50010—2010）；（3）《送电线路基础设计技术规定》（DL/T5219-2005）；（4）《建筑地基基础设计规范》（GB50007-2011）；（5）《110-500kV架空电力线路施工及验收规程》（GB50233-2005）。3(6)《±800kV及以下直流架空输电线路工程施工及验收规范》（DL/T5235-2010）。1.2本段地形全部为山地及高山，根据本地区的地形地质情况，因地形破碎，水土流失严重，原则上不降基不铲方。1.3本工程根据灵绍线工程特点及技术要求，将结构专业的塔型、呼称高、铁塔各接腿长度配置、基础型号、地貌及地质概况，汇集成册，定名为《基础配置表》。2基础型式2.1掏挖基础：该型基础用于无地下水、可～硬塑状态的粉质粘土；主要用于直线塔，砼强度等级为C25级，基础主筋用HRB400钢筋，钢筋材质符号为C；其它用HPB300级钢筋，钢筋材质符号为A。2.2人工挖孔桩基础：该型基础用于受力较大的直线、转角或直线转角塔。砼强度等级为C30级，基础主筋用HRB400钢筋，钢筋材质符号为C；其它用HPB300级钢筋,钢筋材质符号为A。2.3铁塔与基础的连接方式为地脚螺栓连接。3设计说明基础施工前，请各施工单位务必认真熟悉施工图纸，仔细看明基础配置表，基础施工图中的说明，理解设计意图，严格按图施工。3.1基础根开1.图纸中注明的均是基础半根开尺寸，即线路中心桩至基础中心之间的横线路或顺线路方向的水平距离。2.基础根开表中各减腿部分的基础根开尺寸，可按照图纸中相应塔型标准呼高相对应的减腿基础根开采用。3.本施工标段以面向绍兴变方向为线路前进方向，杆塔A腿位于线路前进方向左后方，B、C、D腿依次按照顺时针布置。4．塔腿的编号方法如下：4横线路方向（或分角线）3.2《基础配置表》中有关名词注释如下：3.2.1标准呼高直线塔：铁塔横担下平面至铁塔最长腿底脚板下部（基础顶面）的垂直距离；耐张转角塔：铁塔导线水平横担下平面挂点至铁塔最长腿的底脚板下部（基础顶面）的垂直距离；3.2.2“定位高差”为中心桩高程与最低腿基础顶面高程之间的差值（单位：m，低于中心桩为“-”，高于中心桩为“+”），3.2.3“基础顶面标高”为中心桩高程与每个腿基础顶面高程之间的差值（单位：m，低于中心桩为“-”，高于中心桩为“+”），见下图：3.2.4主柱露高5各基础立柱实际露出自然地面的高度，需保证山区基础主柱最小外露300mm，严禁开方，基础主柱地上部分的截面形状与基础主柱截面形状相同。当主柱实际外露高度超过基础配置表中所标注高度一定数值（≥200mm）时，应通知设计，待设计确认后方可施工。基础主柱外露高度大于1500mm（含1500mm）均应设置爬梯，基础爬梯要求如下：（1）爬梯离地面高度：从天然地面算起1000mm；（2）爬梯钢筋采用直径20的螺纹钢筋，如下图加工成槽形，爬梯宽度500mm，爬梯露出混凝土表面为200mm，混凝土内锚固长度250mm+50mm（如图端部弯折），爬梯下料长度为1500mm；（3）爬梯间距400～450mm，最上部的爬梯距离基础顶面不大于400mm；（4）四腿爬梯的朝向如图所示，爬梯朝向的原则是避开接地引下线的位置。（5）爬梯钢筋外露部分镀锌防腐。4基础施工4.1基坑开挖、混凝土浇制、基坑回填等各项要求必须按照《±800kV及以下直流架空输电线路工程施工及验收规程》（DL/T5235-2010）执行。64.2杆塔呼高和定位高差、转角塔转角方向和转角度数，应与相应的杆塔明细表、线路平断面进行核对；如发现有疑问应通知设计工代，以便及时确认...
