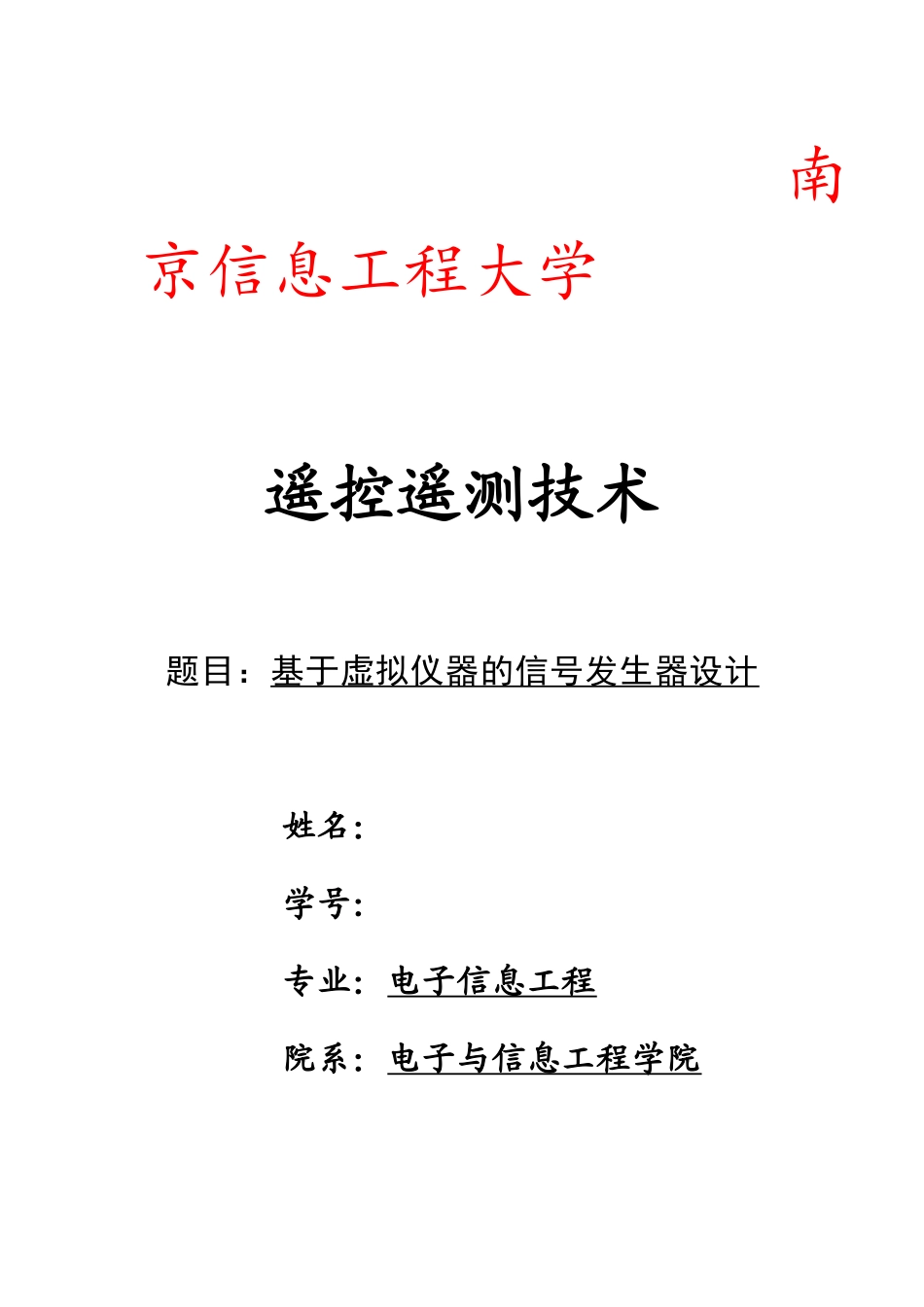

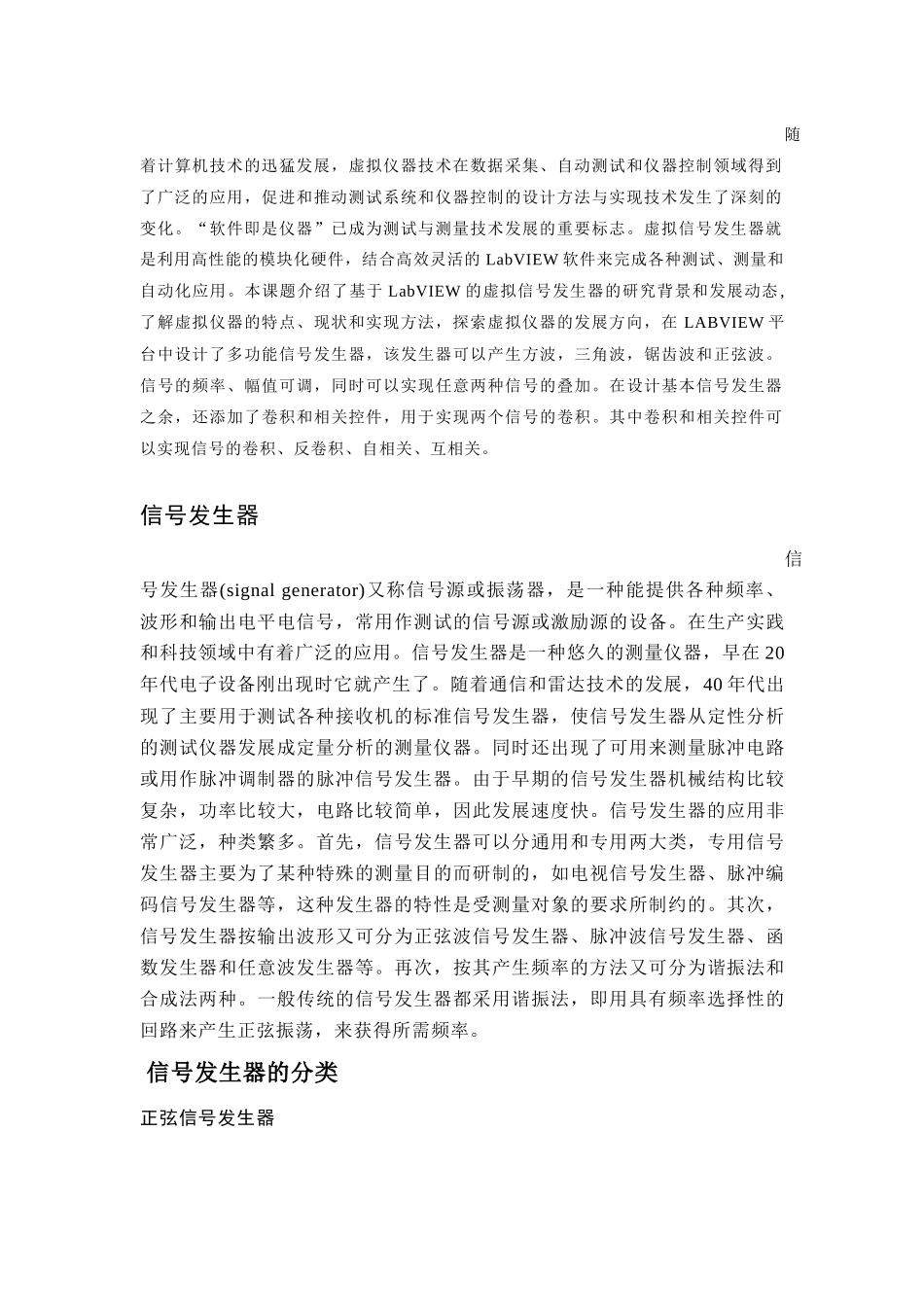

南京信息工程大学遥控遥测技术题目：基于虚拟仪器的信号发生器设计姓名：学号：专业：电子信息工程院系：电子与信息工程学院摘要传统的信号发生器其功能完全靠硬件实现，功能单一而且用户的购置、维护费用高。更重要的是，对于传统的信号发生器，其功能一旦确定便不能更改，用户要想使用新的功能则必须重新购买新的仪器，传统信号发生器的不足是显而易见的。虚拟仪器是将仪器技术、计算机技术、总线技术和软件技术紧密的融合在一起，利用计算机强大的数字处理能力实现仪器的大部分功能，打破了传统仪器的框架，形成的一种新的仪器模式。本课题完成了“虚拟信号发生器”的理论研究，在很大程度上解决了传统信号发生器的诸多弊端。本文主要研究虚拟仪器在信号发生器领域里的软件编程。本虚拟仪器可完成输出多种信号波形的同时产生与输出，信号输出频率、幅度等参数实时可调。本文研究的虚拟信号发生器主要具有如下优点：用户可自由定义其功能；系统功能升级扩充方便快捷、可与电脑等设备方便的互联。关键词:虚拟仪器,信号发生器,虚拟信号发生器,LabVIEW绪论在有关电参量的测量中，我们需要用到信号源，而信号发生器则为我们提供了在测量中所需的信号源，它可以产生不同频率的正弦信号、方波、三角波、锯齿波、正负脉冲信号、调幅信号、调频信号和随机信号等，其输出信号的幅值也可以按需要进行调节。传统信号发生器种类繁多，价格昂贵，而且仪器功能固定单一，不具备用户对仪器进行定义及编程的功能，一个传统实验室很难同时拥有多类信号发生器，然而，基于虚拟仪器技术的信号发生器则能够实现这一要求。随着计算机技术的迅猛发展，虚拟仪器技术在数据采集、自动测试和仪器控制领域得到了广泛的应用，促进和推动测试系统和仪器控制的设计方法与实现技术发生了深刻的变化。“软件即是仪器”已成为测试与测量技术发展的重要标志。虚拟信号发生器就是利用高性能的模块化硬件，结合高效灵活的LabVIEW软件来完成各种测试、测量和自动化应用。本课题介绍了基于LabVIEW的虚拟信号发生器的研究背景和发展动态,了解虚拟仪器的特点、现状和实现方法，探索虚拟仪器的发展方向，在LABVIEW平台中设计了多功能信号发生器，该发生器可以产生方波，三角波，锯齿波和正弦波。信号的频率、幅值可调，同时可以实现任意两种信号的叠加。在设计基本信号发生器之余，还添加了卷积和相关控件，用于实现两个信号的卷积。其中卷积和相关控件可以实现信号的卷积、反卷积、自相关、互相关。信号发生器信号发生器(signalgenerator)又称信号源或振荡器，是一种能提供各种频率、波形和输出电平电信号，常用作测试的信号源或激励源的设备。在生产实践和科技领域中有着广泛的应用。信号发生器是一种悠久的测量仪器，早在20年代电子设备刚出现时它就产生了。随着通信和雷达技术的发展，40年代出现了主要用于测试各种接收机的标准信号发生器，使信号发生器从定性分析的测试仪器发展成定量分析的测量仪器。同时还出现了可用来测量脉冲电路或用作脉冲调制器的脉冲信号发生器。由于早期的信号发生器机械结构比较复杂，功率比较大，电路比较简单，因此发展速度快。信号发生器的应用非常广泛，种类繁多。首先，信号发生器可以分通用和专用两大类，专用信号发生器主要为了某种特殊的测量目的而研制的，如电视信号发生器、脉冲编码信号发生器等，这种发生器的特性是受测量对象的要求所制约的。其次，信号发生器按输出波形又可分为正弦波信号发生器、脉冲波信号发生器、函数发生器和任意波发生器等。再次，按其产生频率的方法又可分为谐振法和合成法两种。一般传统的信号发生器都采用谐振法，即用具有频率选择性的回路来产生正弦振荡，来获得所需频率。信号发生器的分类正弦信号发生器正弦信号主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。按频率覆盖范围分为低频信号发生器、高频信号发生器和微波信号发生器；按输出电平可调节范围和稳定度分为简易信号发生器（即信号源）、标准信号发生器（输出功率能准确地衰减到-100分贝毫瓦以下）和功率信号发生器（输出功率达数十毫瓦以上）；按频率改变的方式分为调谐...
