基于虚拟仪器技术实现钢丝绳科学管理VIP免费

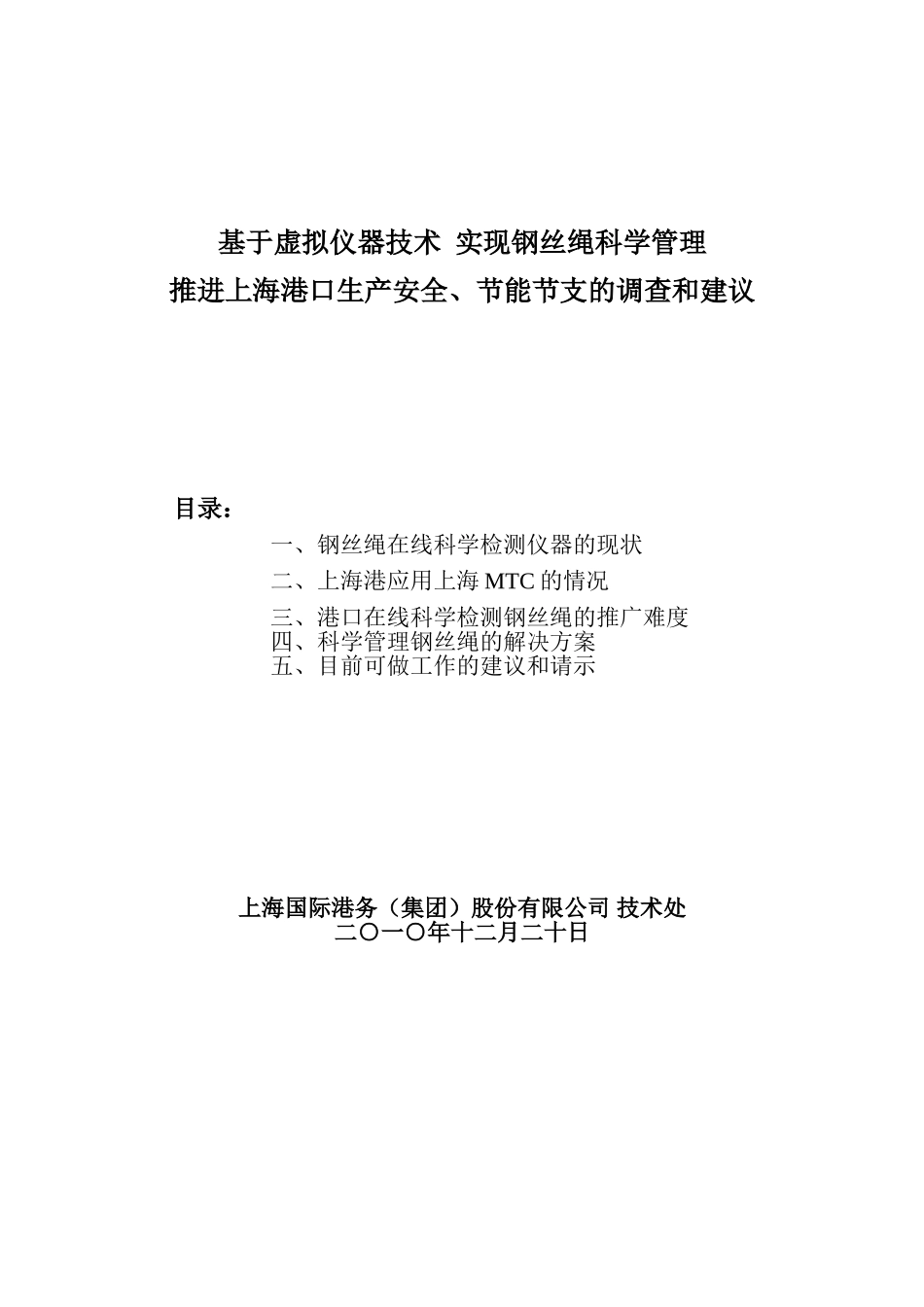

基于虚拟仪器技术实现钢丝绳科学管理推进上海港口生产安全、节能节支的调查和建议目录：一、钢丝绳在线科学检测仪器的现状二、上海港应用上海MTC的情况三、港口在线科学检测钢丝绳的推广难度四、科学管理钢丝绳的解决方案五、目前可做工作的建议和请示上海国际港务（集团）股份有限公司技术处二○一○年十二月二十日基于虚拟仪器技术实现钢丝绳科学管理推进上海港生产安全节能节支的调查和建议尊敬的集团公司领导：2010年，上海港已经成为世界第一大港，港口的起重机越来越多。其中的钢丝绳工作环境恶劣，长期处于连续运行状态，依靠人工检查，安全隐患很大；定期更换，易造成浪费；唯有应用科学方法才能真正保证生产安全和节能节支。一、钢丝绳在线检测仪器的现状1．百年难题钢丝绳在线检测是一个百年未过关的难题，自从1906年南非发明了第一台电磁钢丝绳检测仪后，科学家一直在苦苦探索。随着科学技术的发展，近十余年来，人们确认应用漏磁和磁通原理是检测铁磁性钢丝绳的最好方法。2．偏门专业钢丝绳在线检测又是一个十分偏门的专业，中国唯有华中理工设置了该专业的博士站。由于各种设备起重机选用钢丝绳的安全系数很大，加之钢丝绳的生产制造成本不高，世界各国对该专业的科研投入极少极少。至今国外只有23家公司研发生产钢丝绳检测仪，国内也仅有三家。3．三家公司上世纪六十年代，我国就开始研发钢丝绳的在线检测，九十年代诞生了多家公司生产钢丝绳检测仪，经过大浪淘沙，坚持至今的唯有三家公司：序号公司名称成立时间型号产品名称原理背景1沈阳（鞍山）全安报警器材公司1992年KST电脑智能钢丝绳探伤仪磁通感应线圈单片机美国2洛阳逖悉开（涧西、先导、新导）钢丝绳检测技术公司1993年2005年TCK钢丝绳损伤定量检测系统剩磁、磁通门单片机加拿大3上海且华虚拟仪器技术公司（上海交大、华中理工、清华和中科院、煤科院、船舶院）1994年MTC钢丝绳电脑探伤仪漏磁、磁通霍尔元件计算机俄国德国美国4、洛阳TCK2005年洛阳公司第二代新人入主，募集资金重新启动，大力进行宣传推广和市场运作，五年来取得了长足的发展。遣憾的是TCK产品存在着先天的不足，即使经过反复改进和后天包装仍存在着一些致命的问题：1图1TCK产品实物图图2TCK产品检测过程a.受测钢丝绳先需要用磁化器加磁，后用检测器检测留在钢丝绳上缺陷引起的剩磁变化，这就是所谓的剩磁原理，每次检测的结果当然不一致。国家标准特别指出：“该方法是新开发的一种钢丝绳检测技术，其有效性有待进一步的跟踪研究和应用验证。”b.检测器中构筑磁通门的8个铂钼合金为轴心的线圈灵敏度相当高，但仅对缓变磁场效果较好，遇上断丝等突变磁场将引起结果混乱。c.当钢丝绳快速通过检测器时，单片机来不及对采样结果进行分析处理，漏检量大。d.应用磁点小滚轮计程造成缺陷位置不准。e.全塑的励磁器和检测器难以应对钢丝绳的钢性晃动。为此，近几年上海港口采购了几十套TCK产品，均全新地搁置在仓库，无法使用。5．上海MTCa.公司背景上海且华虚拟仪器技术有限公司是由上海交大、清华大学、华中理工和中科2院、煤科院、船舶院的科研人员于1994年组建的高新技术企业，专业从事钢丝绳钢芯皮带、油管等铁磁性细长材料无损检测的科研、生产、销售和服务。b.技术关键钢丝绳是无限不确定长的受测物，唯有应用计算机高速运行功能直接采样和处理，以软件取代传统仪器的虚拟仪器技术，才能做到不漏检不误判。这就是上海MTC领先于欧美发达国家同类产品的关键技术。图3MTC系统框图图4MTC产品实物图c.结果准确当钢丝绳通过传感器时，只要鼠标轻轻一点，就如心电图一样在电脑上实时显示各种缺陷，如超标即声光报警。最后按国家标准定量告之哪里断丝、断几根，哪里磨损、磨损的百分数，定性告之钢丝绳跳丝、松股、雷击、编结质量、材质变化等其他18种缺陷。（必检缺陷磨损断丝定性准确率达99.99%，定量准确率达95%）二、上海港应用上海MTC的情况1．外高桥一期（最早开始使用，直至现在）1998年，根据上海港务局的安排，上海浦东国际集装箱码头有限公司引进MTC钢丝绳电脑探伤仪。2000年，上海港务局对该项目组织技术评审。2001年，上海港务局颁发了...
