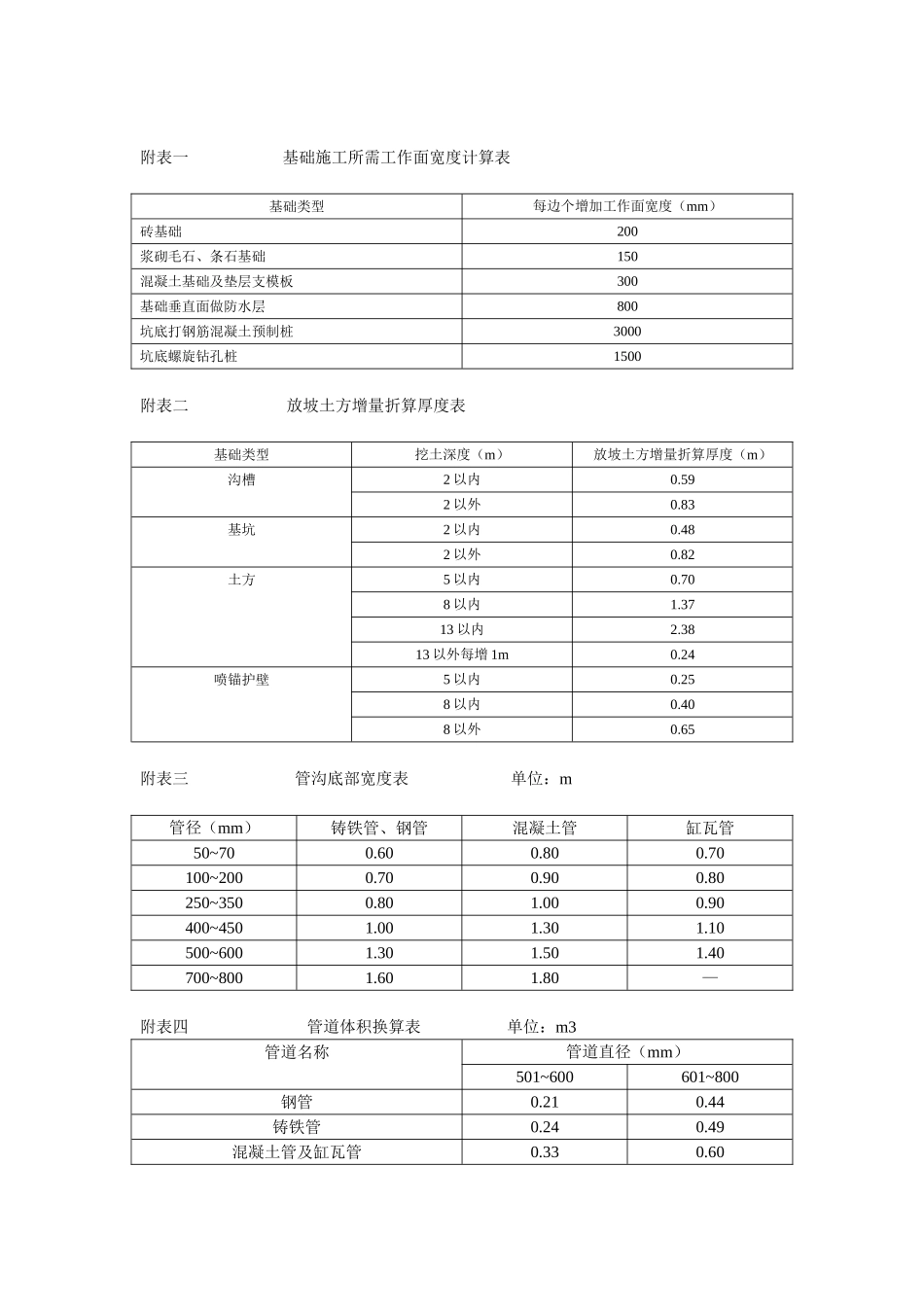

附表一基础施工所需工作面宽度计算表基础类型每边个增加工作面宽度（mm）砖基础200浆砌毛石、条石基础150混凝土基础及垫层支模板300基础垂直面做防水层800坑底打钢筋混凝土预制桩3000坑底螺旋钻孔桩1500附表二放坡土方增量折算厚度表基础类型挖土深度（m）放坡土方增量折算厚度（m）沟槽2以内0.592以外0.83基坑2以内0.482以外0.82土方5以内0.708以内1.3713以内2.3813以外每增1m0.24喷锚护壁5以内0.258以内0.408以外0.65附表三管沟底部宽度表单位：m管径（mm）铸铁管、钢管混凝土管缸瓦管50~700.600.800.70100~2000.700.900.80250~3500.801.000.90400~4501.001.301.10500~6001.301.501.40700~8001.601.80—附表四管道体积换算表单位：m3管道名称管道直径（mm）501~600601~800钢管0.210.44铸铁管0.240.49混凝土管及缸瓦管0.330.60基本资料词目：沟槽汉语拼音：gōucáo英文释义：rut中文释义：①车轮磨下或任何东西经常通过所留下的痕迹；②任何东西来回移动的凹沟。③工程上，底宽3m以内且底长大于宽3倍以上的按槽计算。挖基础沟槽土方，长度按中心线长度计算。如遇挖沟槽土方与独立基坑或土方连接的，其长度应减去独立基坑或土方的下底宽度。编辑本段沟槽开挖的质量通病及防治边坡塌方沟槽1、现象：在挖槽过程中或挖槽之后，边坡土方局部或大部分坍塌或滑坡。2、原因分析：⑴为了节省土方，边坡坡率过陡（不符合规范规定）或没有根据槽深和土质特性建成相应坡率的边坡，致使槽帮失去稳定而造成塌方。⑵在有地下水作用的土层或有地面水冲刷槽帮时，没有预先采取有效的排、降水措施，土层浸湿，土的抗剪强度指标凝聚力c和内摩擦角β降低，在重力作用下，失去稳定而塌方。⑶槽边堆积物过高，负重过大，或受外力震动影响，使坡体内剪切力增大，土体失去稳定而塌方。⑷土质松软，挖槽方法不当而造成塌方。3、危害：由于塌方易使地基受到扰动，使下道工序难以进行。严重的会影响槽边以外建筑物的稳定和安全，易造成人财物的损失。4、预防措施：⑴根据土壤类别，土的力学性质确定适当的槽帮坡度。实施支撑的直槽槽帮坡度一般采用1∶0.05。大开槽的槽帮坡度可参照表1的规定。表1：大开槽槽帮坡度表土壤类别槽深<3m的槽帮坡度（高∶宽）槽深3～5m的槽帮坡度（高∶宽）砂土1:0.751:1.00亚砂土1:0.501:0.67亚粘土1:0.331:0.5粘土1:0.251:0.33干黄土1:0.201:0.25⑵较深的沟槽，宜分层开挖。人工开挖多层槽的中槽和下槽。机械开挖直槽时，均需按规定进行支撑以加固槽帮。其支撑形式、方法和适用范围可参照表2确定。表2：支撑方法和适用范围表支撑名称支撑方法适用范围坡脚短桩打入小短木桩，一半外露，一半在地下，外露部分背面钉上横木板，然后填土。部分地段下部放坡不足，为保护坡脚，防止坍塌。断续式水平支撑三至五块横板水平放置，紧贴槽帮，方木立靠在横板上，再用圆木或工具式横撑顶紧方木。湿度较小的粘性类土，槽深小于3m。连续式水平支撑横板水平密排，紧贴槽帮，方木立靠在横板上，两侧同时设置，用方木或工具式横撑顶紧方木。容易坍塌，但容许支撑的砂性土，槽深在3～5m时。连续式垂直支撑木板密排垂直放置，紧贴两侧槽帮，用方木水平靠在立板上，以撑木顶紧方木，并用木楔。容易坍塌。并需要随挖随支撑的砂性土。企口板桩支撑挖直槽深50～100cm，将板桩插入导架，沿底槽边密排，人工用锤打入土内随打随挖。用方木紧贴板桩，横撑顶紧方木。挖槽见底后需调整横撑位置。地下水比较严重，有流砂现象，不能排板，只能随打板桩随挖土时。钻孔埋钢梁式支撑用D400螺旋钻钻孔，伸入槽底1～1.5m，在孔内下工字钢，随挖土随固定横工字钢和横撑，并下立挡土板，横方木放在工字钢之间，别住挡土板。槽深大于4m，有可能坍塌的直槽时。⑶掌握天然排水系统和现况排水管道情况，做好地面排水和导流措施。当沟槽开挖范围内有地下水时应采取排降水措施。将水位降至槽底以下不小于0.5m，并保持到回填土完毕。⑷挖槽土方应妥善安排堆存位置。一般情况堆在沟槽两侧。堆土下坡脚与槽边的距离应根据槽深、土质、槽边坡来确定。其最小距离为1.0m。若计划在槽边运送材料。有机动车通行时，其最小距离为3.0m，...
