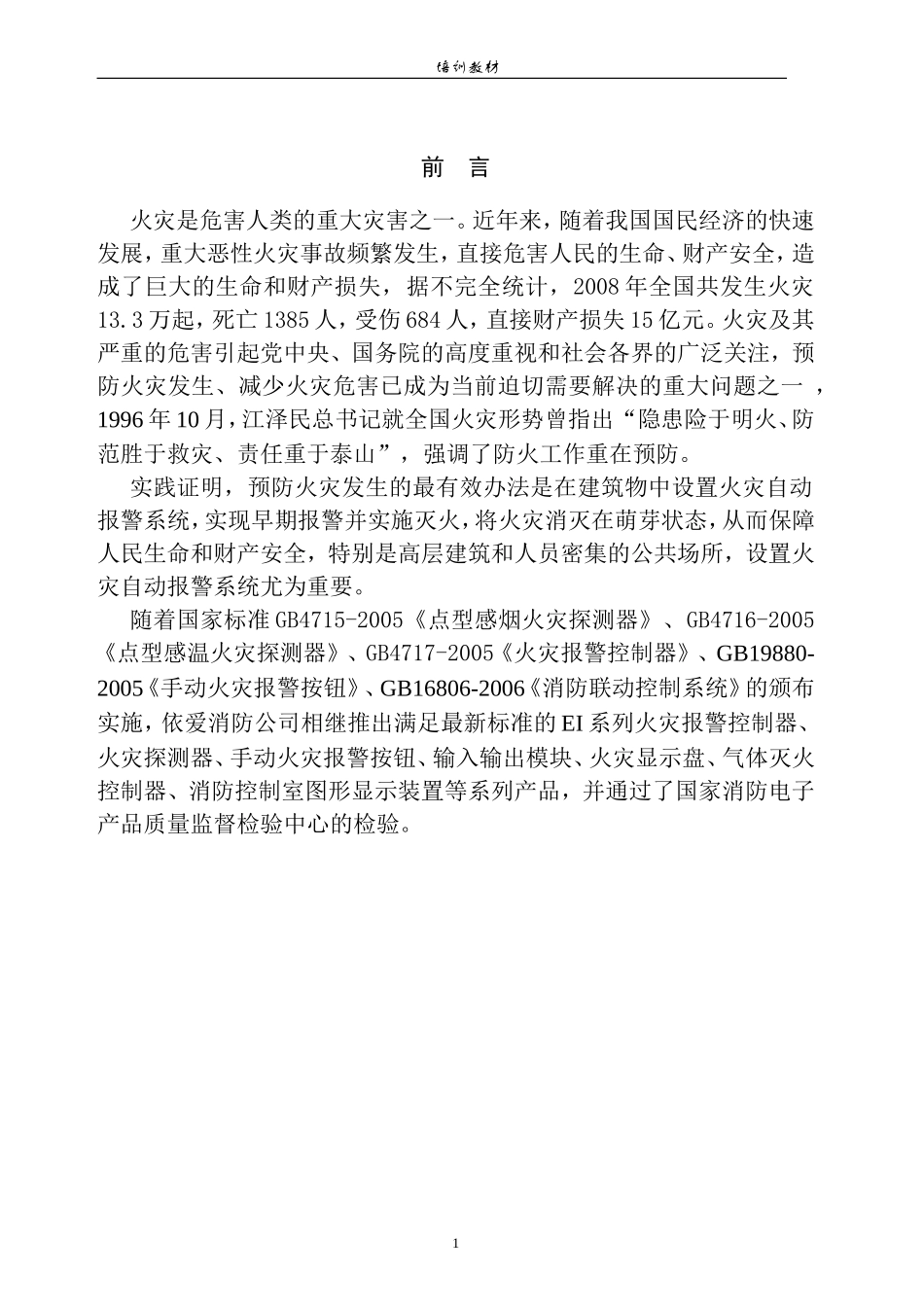

EI系列火灾报警系统培训教材培训教材前言火灾是危害人类的重大灾害之一。近年来，随着我国国民经济的快速发展，重大恶性火灾事故频繁发生，直接危害人民的生命、财产安全，造成了巨大的生命和财产损失，据不完全统计，2008年全国共发生火灾13.3万起，死亡1385人，受伤684人，直接财产损失15亿元。火灾及其严重的危害引起党中央、国务院的高度重视和社会各界的广泛关注，预防火灾发生、减少火灾危害已成为当前迫切需要解决的重大问题之一，1996年10月，江泽民总书记就全国火灾形势曾指出“隐患险于明火、防范胜于救灾、责任重于泰山”，强调了防火工作重在预防。实践证明，预防火灾发生的最有效办法是在建筑物中设置火灾自动报警系统，实现早期报警并实施灭火，将火灾消灭在萌芽状态，从而保障人民生命和财产安全，特别是高层建筑和人员密集的公共场所，设置火灾自动报警系统尤为重要。随着国家标准GB4715-2005《点型感烟火灾探测器》、GB4716-2005《点型感温火灾探测器》、GB4717-2005《火灾报警控制器》、GB19880-2005《手动火灾报警按钮》、GB16806-2006《消防联动控制系统》的颁布实施，依爱消防公司相继推出满足最新标准的EI系列火灾报警控制器、火灾探测器、手动火灾报警按钮、输入输出模块、火灾显示盘、气体灭火控制器、消防控制室图形显示装置等系列产品，并通过了国家消防电子产品质量监督检验中心的检验。1目录一）产品介绍一、JTY-GD-EI6010型点型光电感烟火灾探测器二、EI-2000G/6000T型火灾报警控制器（联动型）三、J-SAP-EI6020型智能手动报警按钮四、J-SAP-EI6022型消火栓按钮五、J-EI6030型输入模块六、六、J-EI6046型输入/输出模块七、J-EI6062型切换模块八、消防电话系统九、PGM6000型编码器十、JTGB-UF-C35点型红外火焰探测器十一、JTW-LD-TY3003可恢复式线型定温火灾探测器二）工程调试一、工程调试方法二、常见故障及处理方法一）产品介绍一、JTY-GD-EI6010型点型光电感烟火灾探测器1．性能特点电子编码，自动登录，在线设置地址，安装调试方便。内嵌式底座超薄设计，流体造形，不易吸附灰尘。防工程水渗设计。顶置导光柱，火警指示灯360可视。旋转拆卸式顶盖设计，方便现场清理迷宫；全扣合式结构。前向/后向双光路设计，利用各种烟雾响应变化量的比值不同实现对各种烟雾响应的均衡性。采用自适应技术，可对环境变化、元器件老化进行动态补偿，使探测器灵敏度保持稳定，延长使用寿命。具有自测试功能，可对内部电路实时检测，发现故障隐患，保证探测器长期稳定运行。2．技术指标使用环境温度：－10℃～+50℃≤使用环境湿度：95%RH（40℃）大气压：86KPa～106KPa总线工作电压：24V脉动电压风速：＜10m/s监视电流：＜0.35mA报警电流：＜0.80mA保护面积：60m2线制：两总线，无极性≤总线长度：2000米（截面积1.0mm2铜质双绞线）报警确认灯：红色，巡检时闪亮（控制器设定），报警时常亮。3．安装与接线3探测器与底座间具有成180的两个安装位置，将探测器套在底座上，顺时针旋转使底座嵌入探测器底部，稍向底座方向用力压探测器，顺时“”针旋转至听见喀哒声即可安装好探测器。探测器的底部及配套底座（J-6008）示意图2-1、图2-2如下：图2-1探测器的底部示意图图2-2底座示意图4．使用前向散射检测值（检1）正常范围：5~30；后向散射检测值（检2）正常范围：30~120。如检测值超出正常范围甚至直接报火警，需要打开迷宫检查迷宫内是否有纤维等异物或较多灰尘。前向散射检测值小于2“”时将报烟传感故障；当由于长期灰尘缓慢缓慢积累，探测器平均值（每4小时平均一次）大于90“时将报老化故”障，可打开迷宫用毛刷将灰尘清理干净。“”编程选项中模式一般设置为1，即普通报警方式：探测器报火警时控制器立刻报火警。避免使用模式2、3。二、EI-2000G/6000T型火灾报警控制器（联动型）1．概述EI-2000G/6000T型火灾报警控制器（联动型）集火灾报警、联动控制、监管报警、防盗报警、可燃气报警、对讲电话、网络通讯等多种功能于一体，满足GB4717-2005、GB16806-2006国标的要求，可适用于各类宾馆、写字楼、住宅楼、体育馆、图书馆、各类库房等大、中型消防报警工程。EI-...
