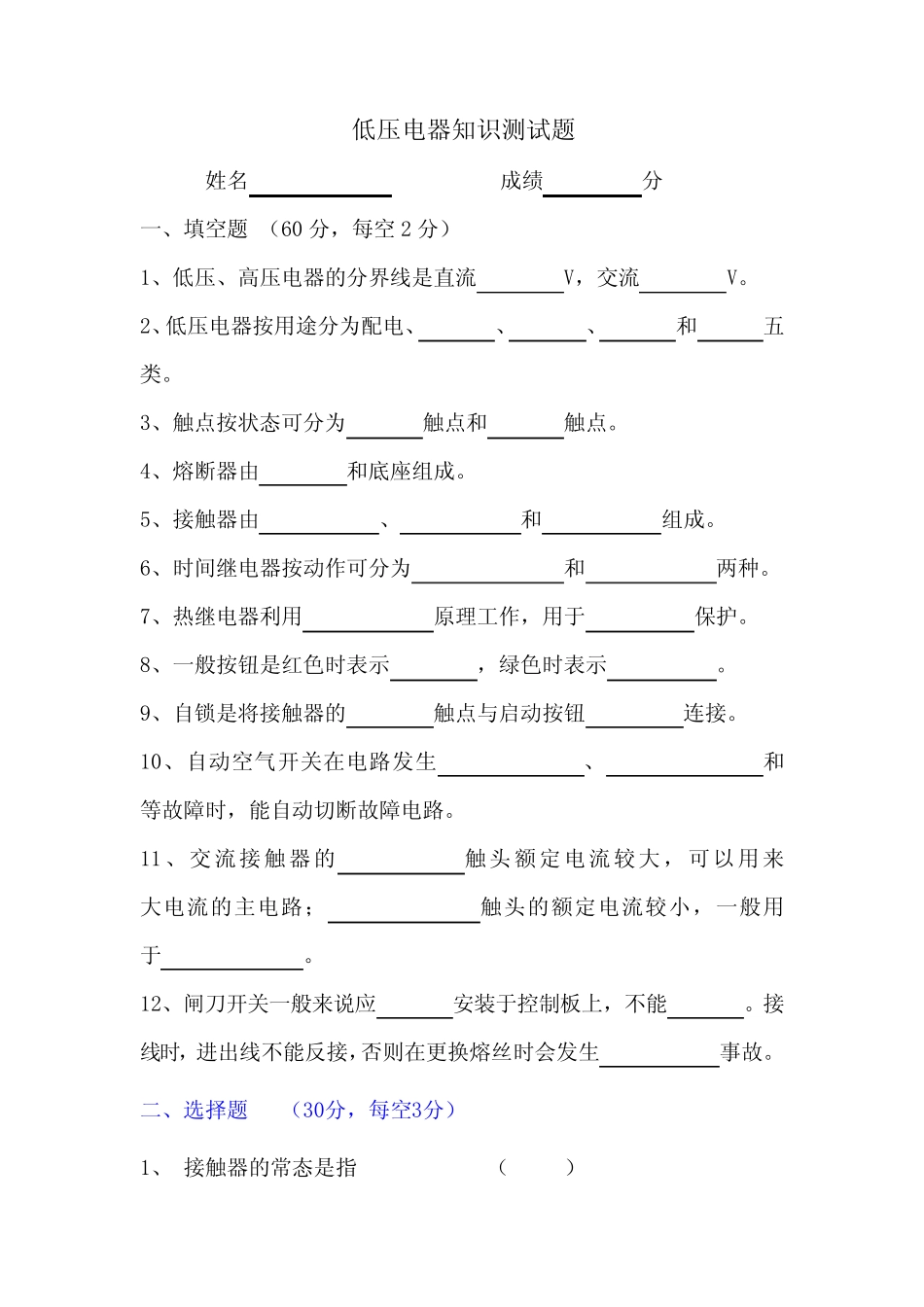

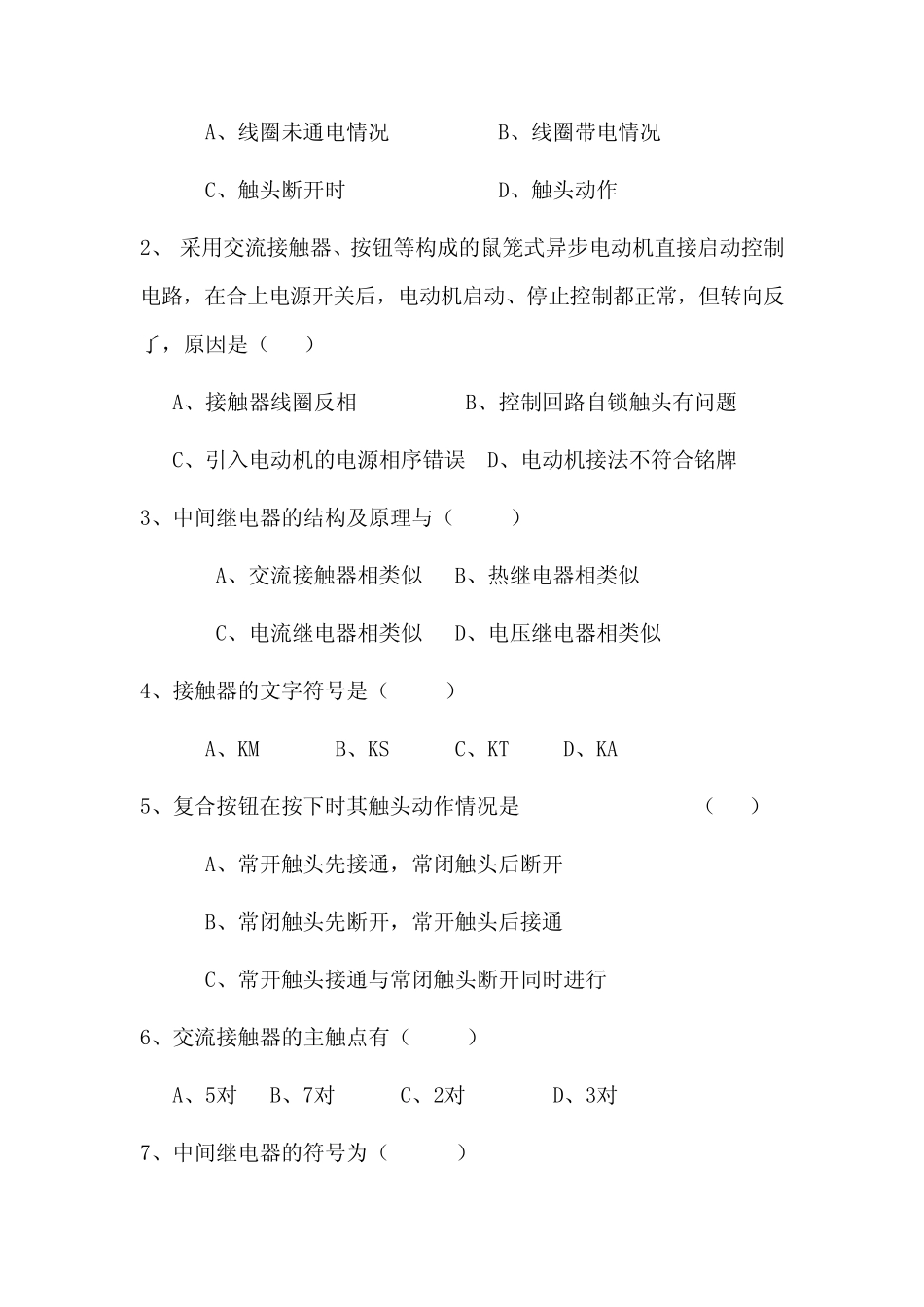

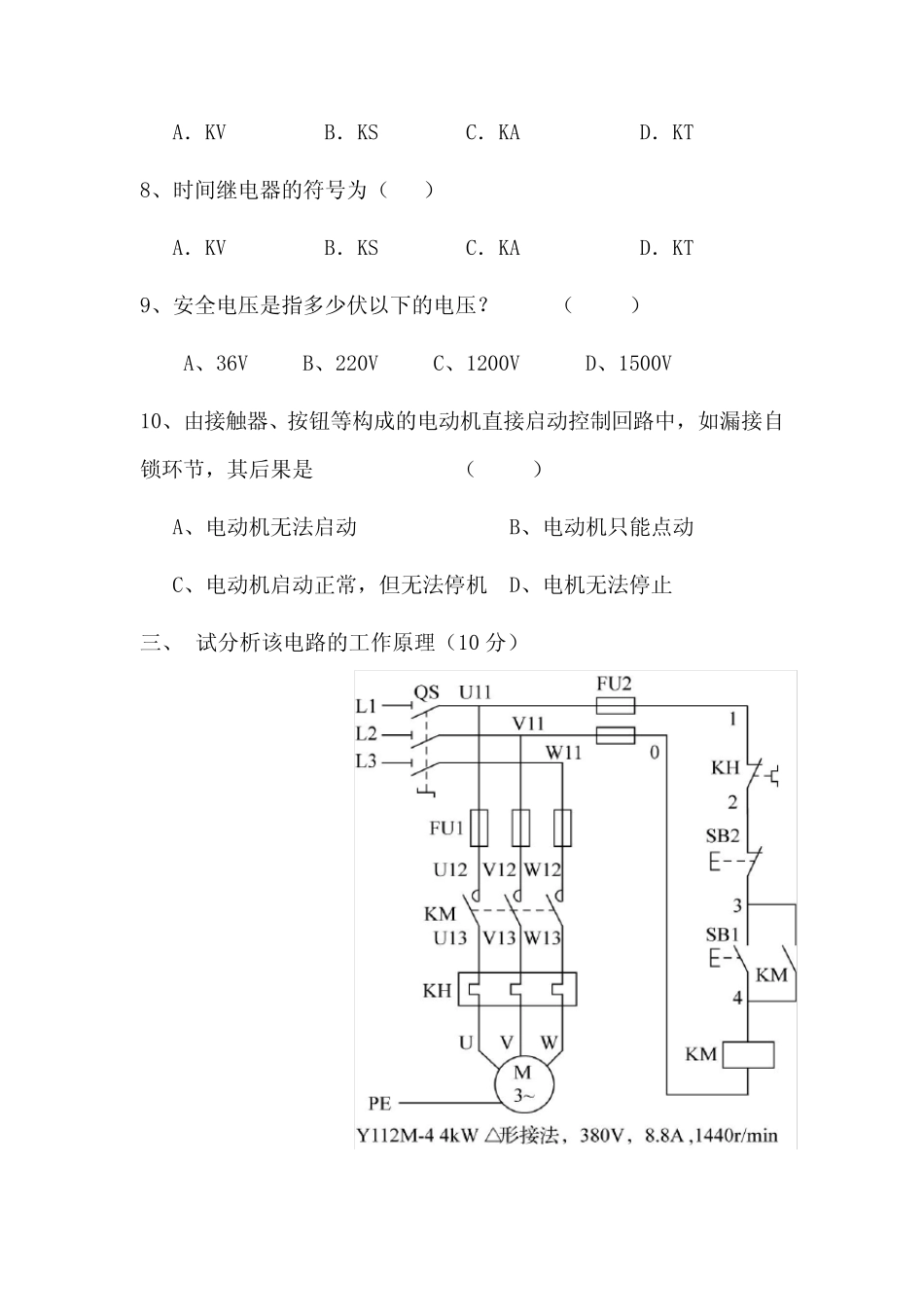

低压电器知识测试题姓名成绩分一、填空题(60分,每空2分)1、低压、高压电器的分界线是直流V,交流V。2、低压电器按用途分为配电、、、和五类。3、触点按状态可分为触点和触点。4、熔断器由和底座组成。5、接触器由、和组成。6、时间继电器按动作可分为和两种。7、热继电器利用原理工作,用于保护。8、一般按钮是红色时表示,绿色时表示。9、自锁是将接触器的触点与启动按钮连接。10、自动空气开关在电路发生、和等故障时,能自动切断故障电路。11、交流接触器的触头额定电流较大,可以用来大电流的主电路;触头的额定电流较小,一般用于。12、闸刀开关一般来说应安装于控制板上,不能。接线时,进出线不能反接,否则在更换熔丝时会发生事故。二、选择题(30分,每空3分)1、接触器的常态是指()A、线圈未通电情况B、线圈带电情况C、触头断开时D、触头动作2、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路,在合上电源开关后,电动机启动、停止控制都正常,但转向反了,原因是()A、接触器线圈反相B、控制回路自锁触头有问题C、引入电动机的电源相序错误D、电动机接法不符合铭牌3、中间继电器的结构及原理与()A、交流接触器相类似B、热继电器相类似C、电流继电器相类似D、电压继电器相类似4、接触器的文字符号是()A、KMB、KSC、KTD、KA5、复合按钮在按下时其触头动作情况是()A、常开触头先接通,常闭触头后断开B、常闭触头先断开,常开触头后接通C、常开触头接通与常闭触头断开同时进行6、交流接触器的主触点有()A、5对B、7对C、2对D、3对7、中间继电器的符号为()A.KVB.KSC.KAD.KT8、时间继电器的符号为()A.KVB.KSC.KAD.KT9、安全电压是指多少伏以下的电压?()A、36VB、220VC、1200VD、1500V10、由接触器、按钮等构成的电动机直接启动控制回路中,如漏接自锁环节,其后果是()A、电动机无法启动B、电动机只能点动C、电动机启动正常,但无法停机D、电机无法停止三、试分析该电路的工作原理(10分)答:1、主电路2、控制电路
