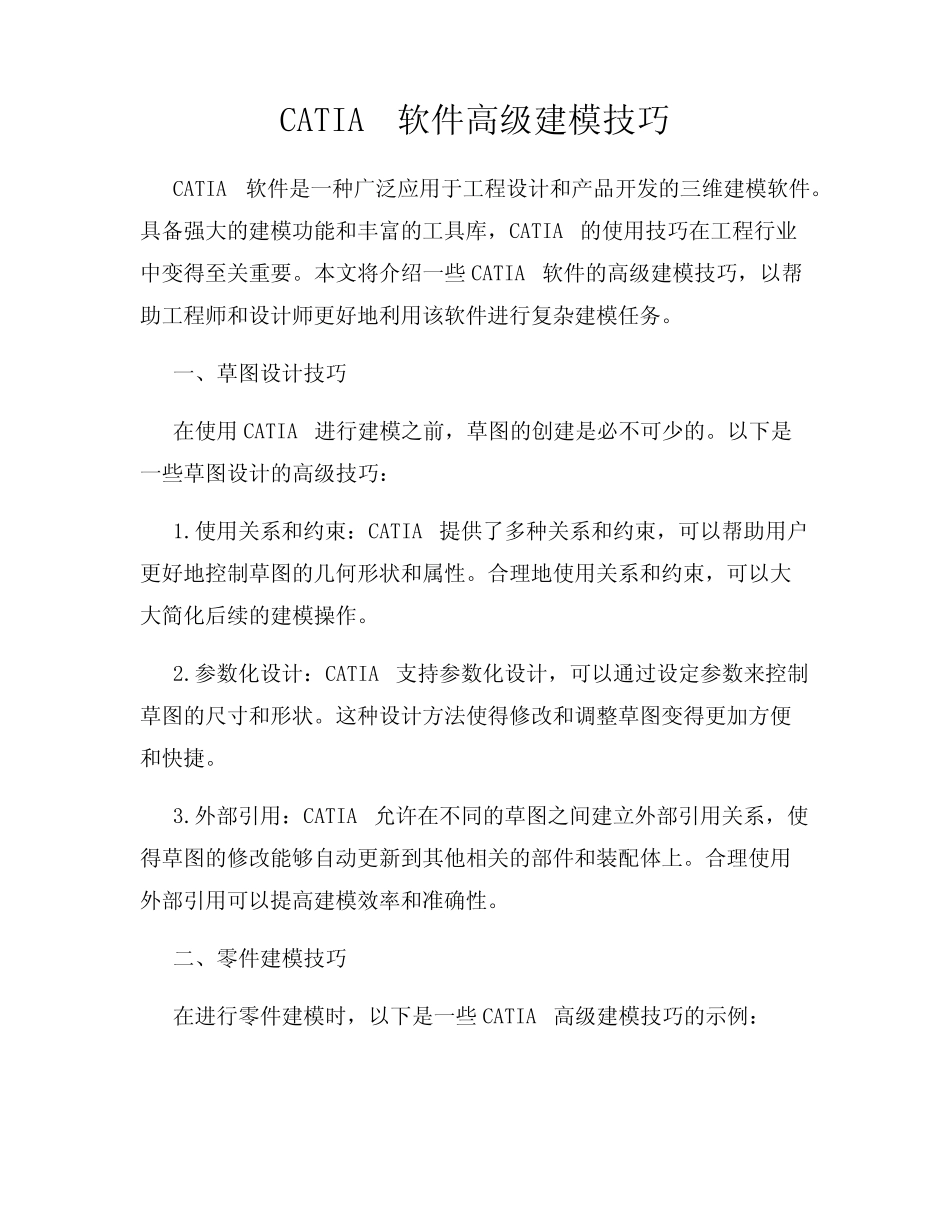

CATIA软件高级建模技巧 _第1页
1/3

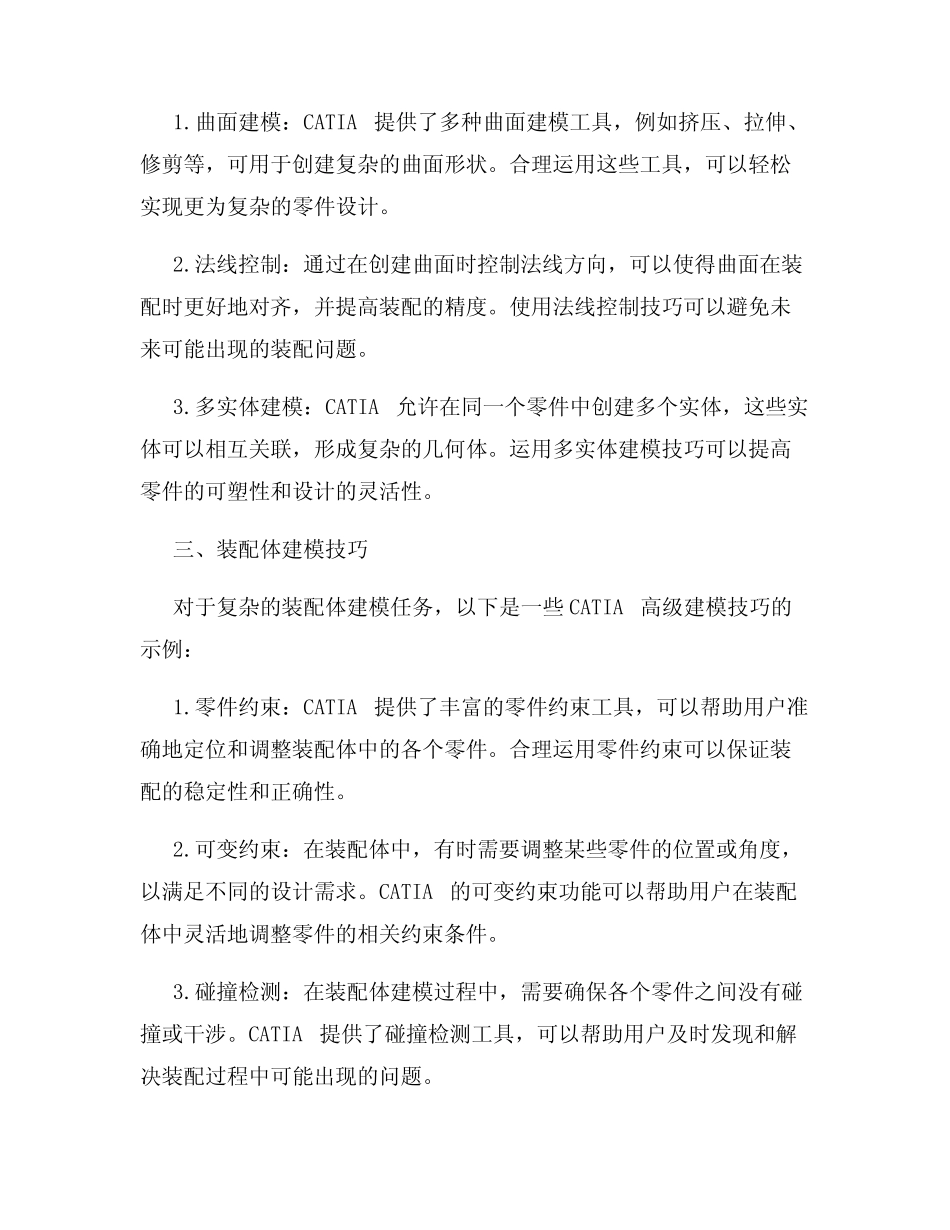

CATIA软件高级建模技巧 _第2页
2/3

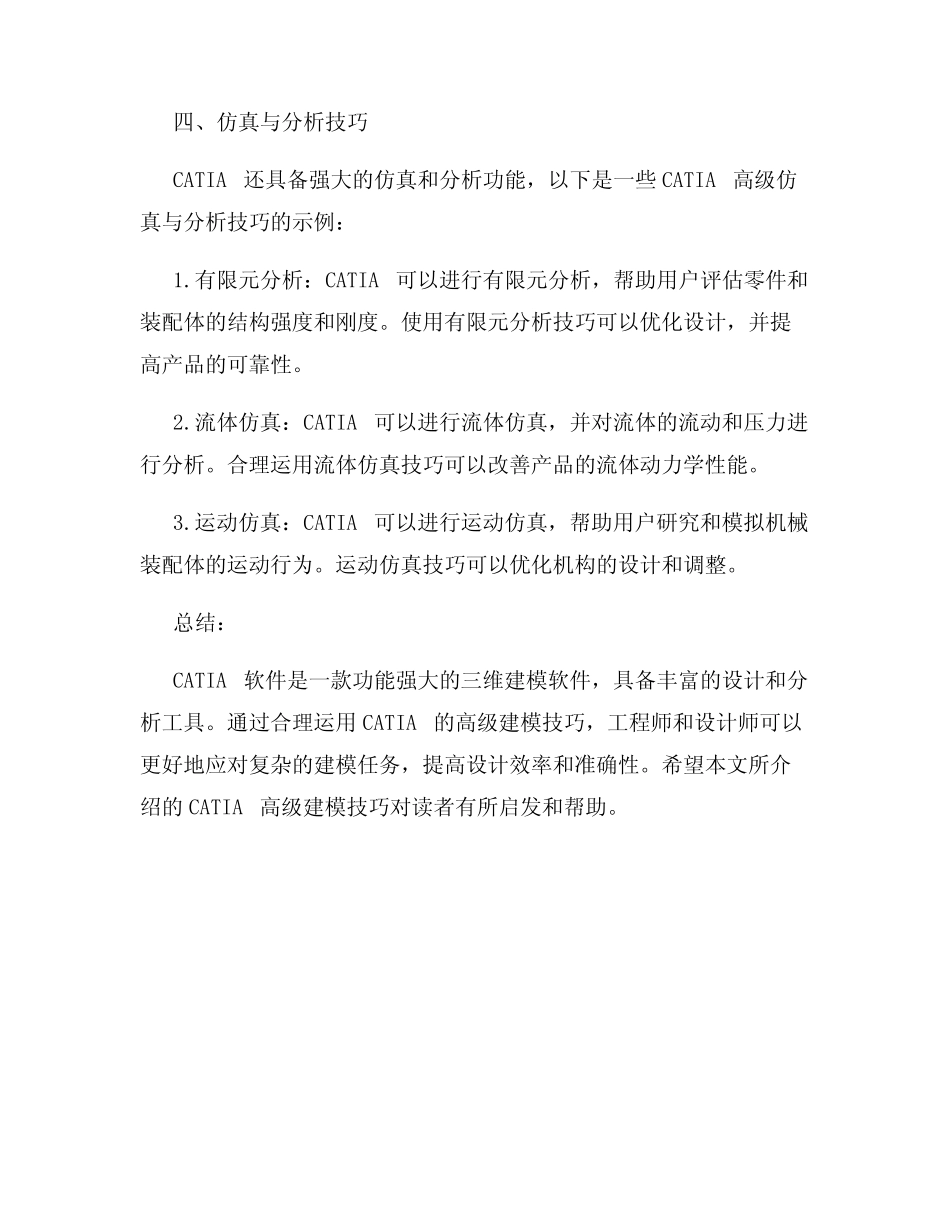

CATIA软件高级建模技巧 _第3页
3/3
CATIA软件高级建模技巧CATIA软件是一种广泛应用于工程设计和产品开发的三维建模软件。具备强大的建模功能和丰富的工具库,CATIA的使用技巧在工程行业中变得至关重要。本文将介绍一些CATIA软件的高级建模技巧,以帮助工程师和设计师更好地利用该软件进行复杂建模任务。一、草图设计技巧在使用CATIA进行建模之前,草图的创建是必不可少的。以下是一些草图设计的高级技巧:1.使用关系和约束:CATIA提供了多种关系和约束,可以帮助用户更好地控制草图的几何形状和属性。合理地使用关系和约束,可以大大简化后续的建模操作。2.参数化设计:CATIA支持参数化设计,可以通过设定参数来控制草图的尺寸和形状。这种设计方法使得修改和调整草图变得更加方便和快捷。3.外部引用:CATIA允许在不同的草图之间建立外部引用关系,使得草图的修改能够自动更新到其他相关的部件和装配体上。合理使用外部引用可以提高建模效率和准确性。二、零件建模技巧在进行零件建模时,以下是一些CATIA高级建模技巧的示例:1.曲面建模:CATIA提供了多种曲面建模工具,例如挤压、拉伸、修剪等,可用于创建复杂的曲面形状。合理运用这些工具,可以轻松实现更为复杂的零件设计。2.法线控制:通过在创建曲面时控制法线方向,可以使得曲面在装配时更好地对齐,并提高装配的精度。使用法线控制技巧可以避免未来可能出现的装配问题。3.多实体建模:CATIA允许在同一个零件中创建多个实体,这些实体可以相互关联,形成复杂的几何体。运用多实体建模技巧可以提高零件的可塑性和设计的灵活性。三、装配体建模技巧对于复杂的装配体建模任务,以下是一些CATIA高级建模技巧的示例:1.零件约束:CATIA提供了丰富的零件约束工具,可以帮助用户准确地定位和调整装配体中的各个零件。合理运用零件约束可以保证装配的稳定性和正确性。2.可变约束:在装配体中,有时需要调整某些零件的位置或角度,以满足不同的设计需求。CATIA的可变约束功能可以帮助用户在装配体中灵活地调整零件的相关约束条件。3.碰撞检测:在装配体建模过程中,需要确保各个零件之间没有碰撞或干涉。CATIA提供了碰撞检测工具,可以帮助用户及时发现和解决装配过程中可能出现的问题。四、仿真与分析技巧CATIA还具备强大的仿真和分析功能,以下是一些CATIA高级仿真与分析技巧的示例:1.有限元分析:CATIA可以进行有限元分析,帮助用户评估零件和装配体的结构强度和刚度。使用有限元分析技巧可以优化设计,并提高产品的可靠性。2.流体仿真:CATIA可以进行流体仿真,并对流体的流动和压力进行分析。合理运用流体仿真技巧可以改善产品的流体动力学性能。3.运动仿真:CATIA可以进行运动仿真,帮助用户研究和模拟机械装配体的运动行为。运动仿真技巧可以优化机构的设计和调整。总结:CATIA软件是一款功能强大的三维建模软件,具备丰富的设计和分析工具。通过合理运用CATIA的高级建模技巧,工程师和设计师可以更好地应对复杂的建模任务,提高设计效率和准确性。希望本文所介绍的CATIA高级建模技巧对读者有所启发和帮助。
