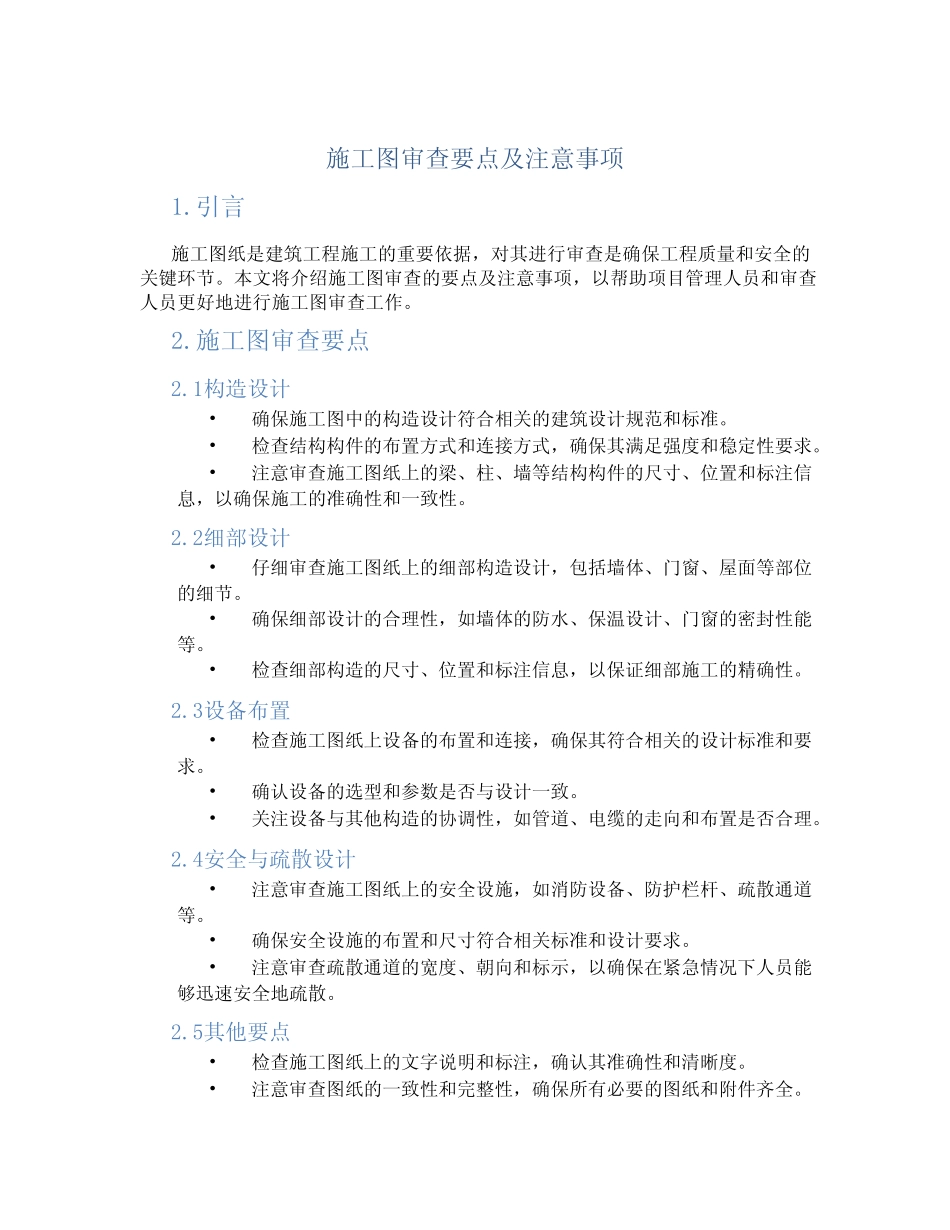

施工图审查要点及注意事项1.引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。2.施工图审查要点2.1构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。2.2细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。2.3设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。•确认设备的选型和参数是否与设计一致。•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。2.4安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。•确保安全设施的布置和尺寸符合相关标准和设计要求。•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。2.5其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。3.施工图审查注意事项3.1严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。3.2注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。3.3与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。3.4确保施工图纸的可读性施工图纸应具备良好的可读性，图纸上的文字说明和标注应清晰、准确，以避免在施工过程中产生误解和误操作。3.5关注环保和节能要求在进行施工图审查时，要关注环保和节能要求的合规性，特别是与节能设备、绿色建筑材料等相关的设计要求。4.总结施工图审查是建筑工程施工过程中的重要环节，通过对施工图纸进行细致审查，可以发现并纠正问题，确保施工的质量和安全。本文介绍了施工图审查的要点和注意事项，希望能够对相关工作提供帮助。在实际工作中，需要根据具体项目和要求，综合考虑各种因素，确保审查工作的严谨性和准确性。
