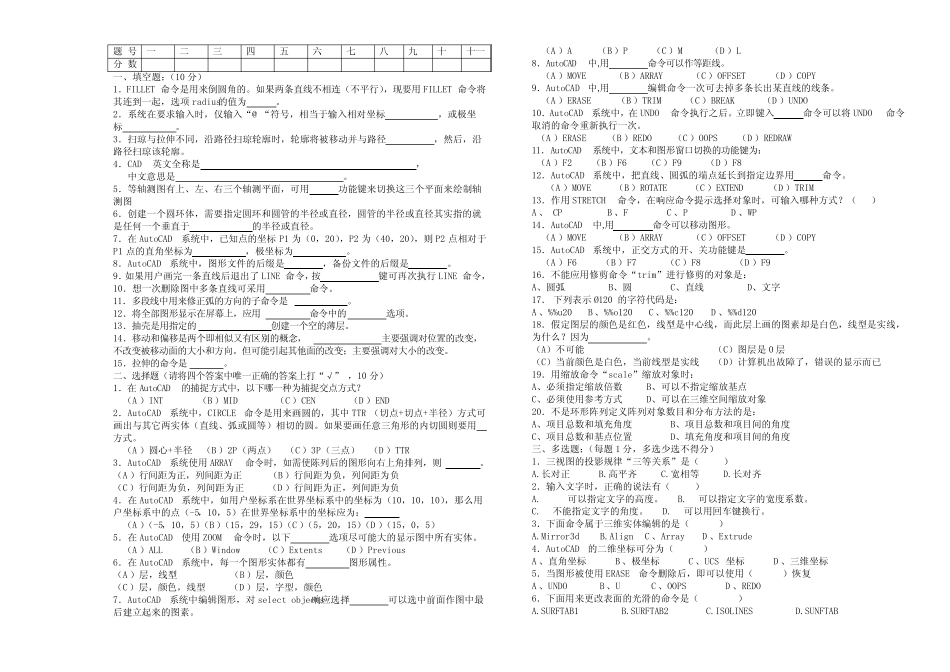

题号一二三四五六七八九十十一分数一、填空题：（10分）1．FILLET命令是用来倒圆角的。如果两条直线不相连（不平行），现要用FILLET命令将其连到一起，选项radius的值为。2．系统在要求输入时，仅输入“@“符号，相当于输入相对坐标，或极坐标。3．扫琼与拉伸不同，沿路径扫琼轮廓时，轮廓将被移动并与路径，然后，沿路径扫琼该轮廓。4．CAD英文全称是，中文意思是。5．等轴测图有上、左、右三个轴测平面，可用功能键来切换这三个平面来绘制轴测图6．创建一个圆环体，需要指定圆环和圆管的半径或直径，圆管的半径或直径其实指的就是任何一个垂直于的半径或直径。7．在AutoCAD系统中，已知点的坐标P1为（0，20），P2为（40，20），则P2点相对于P1点的直角坐标为，极坐标为。8．AutoCAD系统中，图形文件的后缀是，备份文件的后缀是。9．如果用户画完一条直线后退出了LINE命令，按键可再次执行LINE命令，10．想一次删除图中多条直线可采用命令。11．多段线中用来修正弧的方向的子命令是。12．将全部图形显示在屏幕上，应用命令中的选项。13．抽壳是用指定的创建一个空的薄层。14．移动和偏移是两个即相似又有区别的概念，主要强调对位置的改变，不改变被移动面的大小和方向。但可能引起其他面的改变；主要强调对大小的改变。15．拉伸的命令是。二、选择题（请将四个答案中唯一正确的答案上打“√”，10分）1．在AutoCAD的捕捉方式中，以下哪一种为捕捉交点方式？（A）INT（B）MID（C）CEN（D）END2．AutoCAD系统中，CIRCLE命令是用来画圆的，其中TTR（切点+切点+半径）方式可画出与其它两实体（直线、弧或圆等）相切的圆。如果要画任意三角形的内切圆则要用方式。（A）圆心+半径（B）2P（两点）（C）3P（三点）（D）TTR3．AutoCAD系统使用ARRAY命令时，如需使陈列后的图形向右上角排列，则。（A）行间距为正，列间距为正（B）行间距为负，列间距为负（C）行间距为负，列间距为正（D）行间距为正，列间距为负4．在AutoCAD系统中，如用户坐标系在世界坐标系中的坐标为（10，10，10），那么用户坐标系中的点（-5，10，5）在世界坐标系中的坐标应为：（A）（-5，10，5）（B）（15，29，15）（C）（5，20，15）（D）（15，0，5）5．在AutoCAD使用ZOOM命令时，以下选项尽可能大的显示图中所有实体。（A）ALL（B）Window（C）Extents（D）Previous6．在AutoCAD系统中，每一个图形实体都有图形属性。（A）层，线型（B）层，颜色（C）层，颜色，线型（D）层，字型，颜色7．AutoCAD系统中编辑图形，对selectobjects响应选择可以选中前面作图中最后建立起来的图素。（A）A（B）P（C）M（D）L8．AutoCAD中,用命令可以作等距线。（A）MOVE（B）ARRAY（C）OFFSET（D）COPY9．AutoCAD中,用编辑命令一次可去掉多条长出某直线的线条。（A）ERASE（B）TRIM（C）BREAK（D）UNDO10．AutoCAD系统中，在UNDO命令执行之后。立即键入命令可以将UNDO命令取消的命令重新执行一次。（A）ERASE（B）REDO（C）OOPS（D）REDRAW11．AutoCAD系统中，文本和图形窗口切换的功能键为：（A）F2（B）F6（C）F9（D）F812．AutoCAD系统中，把直线、圆弧的端点延长到指定边界用命令。（A）MOVE（B）ROTATE（C）EXTEND（D）TRIM13．作用STRETCH命令，在响应命令提示选择对象时，可输入哪种方式？（）A、CPB、FC、PD、WP14．AutoCAD中,用命令可以移动图形。（A）MOVE（B）ARRAY（C）OFFSET（D）COPY15．AutoCAD系统中，正交方式的开、关功能键是。（A）F6（B）F7（C）F8（D）F916．不能应用修剪命令“trim”进行修剪的对象是：A、圆弧B、圆C、直线D、文字17．下列表示Ø120的字符代码是：A、%%u20B、%%o120C、%%c120D、%%d12018．假定图层的颜色是红色，线型是中心线，而此层上画的图素却是白色，线型是实线，为什么？因为。（A）不可能（C）图层是0层（C）当前颜色是白色，当前线型是实线（D）计算机出故障了，错误的显示而已19．用缩放命令“scale”缩放对象时：A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象20．不是环形阵列定义阵列对象数目和分布方法的是：A、项目总数和填充角度B...
