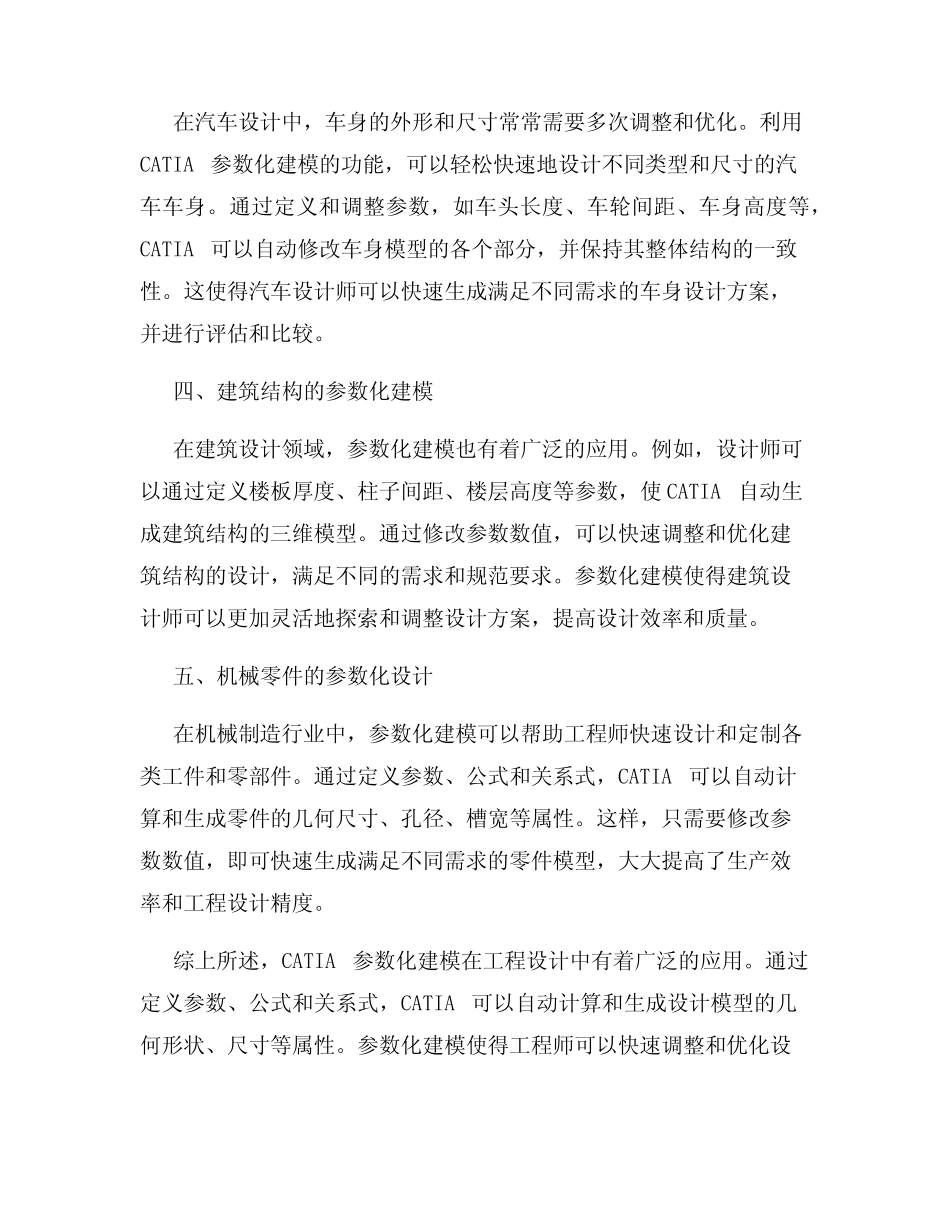

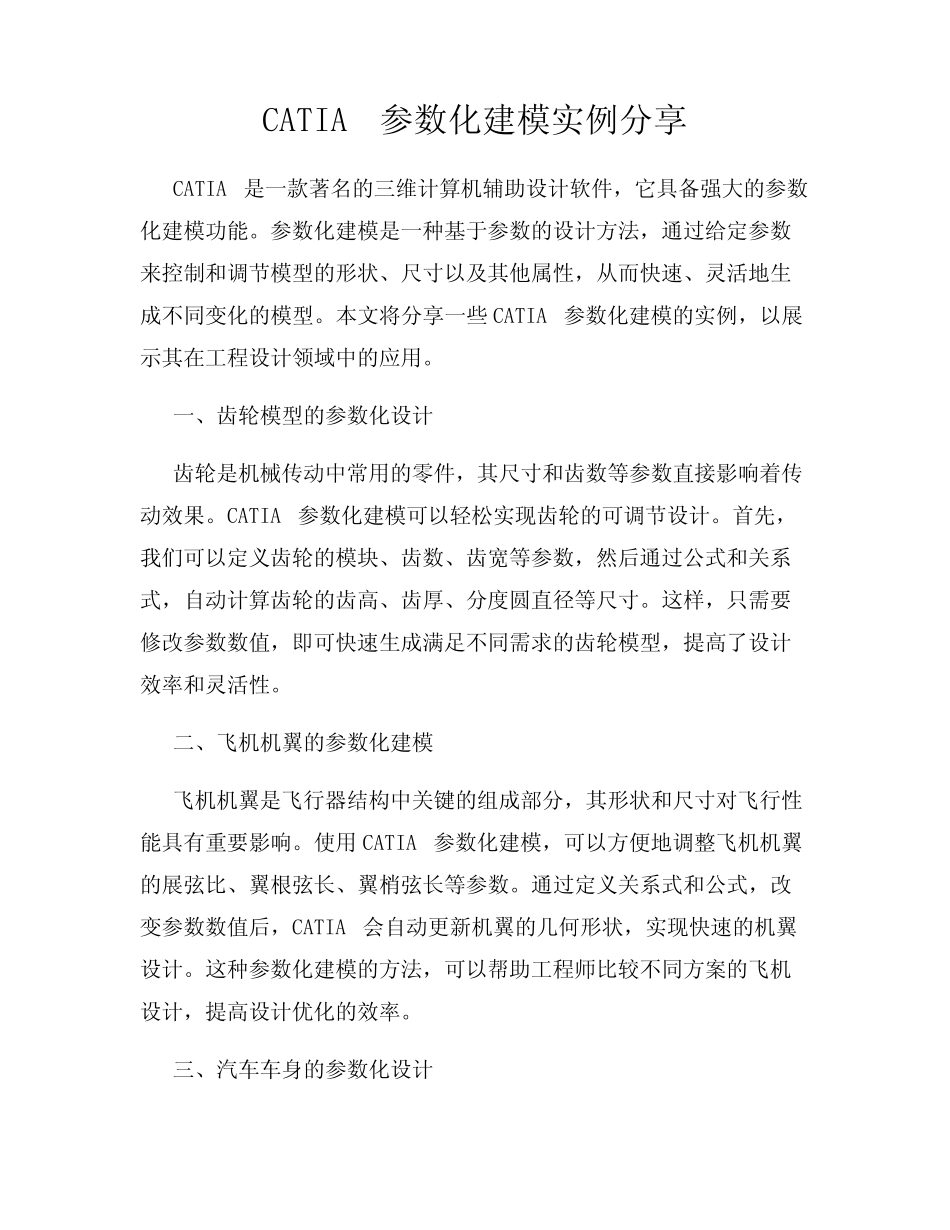

CATIA参数化建模实例分享CATIA是一款著名的三维计算机辅助设计软件，它具备强大的参数化建模功能。参数化建模是一种基于参数的设计方法，通过给定参数来控制和调节模型的形状、尺寸以及其他属性，从而快速、灵活地生成不同变化的模型。本文将分享一些CATIA参数化建模的实例，以展示其在工程设计领域中的应用。一、齿轮模型的参数化设计齿轮是机械传动中常用的零件，其尺寸和齿数等参数直接影响着传动效果。CATIA参数化建模可以轻松实现齿轮的可调节设计。首先，我们可以定义齿轮的模块、齿数、齿宽等参数，然后通过公式和关系式，自动计算齿轮的齿高、齿厚、分度圆直径等尺寸。这样，只需要修改参数数值，即可快速生成满足不同需求的齿轮模型，提高了设计效率和灵活性。二、飞机机翼的参数化建模飞机机翼是飞行器结构中关键的组成部分，其形状和尺寸对飞行性能具有重要影响。使用CATIA参数化建模，可以方便地调整飞机机翼的展弦比、翼根弦长、翼梢弦长等参数。通过定义关系式和公式，改变参数数值后，CATIA会自动更新机翼的几何形状，实现快速的机翼设计。这种参数化建模的方法，可以帮助工程师比较不同方案的飞机设计，提高设计优化的效率。三、汽车车身的参数化设计在汽车设计中，车身的外形和尺寸常常需要多次调整和优化。利用CATIA参数化建模的功能，可以轻松快速地设计不同类型和尺寸的汽车车身。通过定义和调整参数，如车头长度、车轮间距、车身高度等，CATIA可以自动修改车身模型的各个部分，并保持其整体结构的一致性。这使得汽车设计师可以快速生成满足不同需求的车身设计方案，并进行评估和比较。四、建筑结构的参数化建模在建筑设计领域，参数化建模也有着广泛的应用。例如，设计师可以通过定义楼板厚度、柱子间距、楼层高度等参数，使CATIA自动生成建筑结构的三维模型。通过修改参数数值，可以快速调整和优化建筑结构的设计，满足不同的需求和规范要求。参数化建模使得建筑设计师可以更加灵活地探索和调整设计方案，提高设计效率和质量。五、机械零件的参数化设计在机械制造行业中，参数化建模可以帮助工程师快速设计和定制各类工件和零部件。通过定义参数、公式和关系式，CATIA可以自动计算和生成零件的几何尺寸、孔径、槽宽等属性。这样，只需要修改参数数值，即可快速生成满足不同需求的零件模型，大大提高了生产效率和工程设计精度。综上所述，CATIA参数化建模在工程设计中有着广泛的应用。通过定义参数、公式和关系式，CATIA可以自动计算和生成设计模型的几何形状、尺寸等属性。参数化建模使得工程师可以快速调整和优化设计方案，提高设计的效率和质量。随着计算机技术的不断发展，参数化建模将在工程设计领域发挥越来越重要的作用。
