弱电井内电缆桥架安装规范要求【最新】 VIP免费

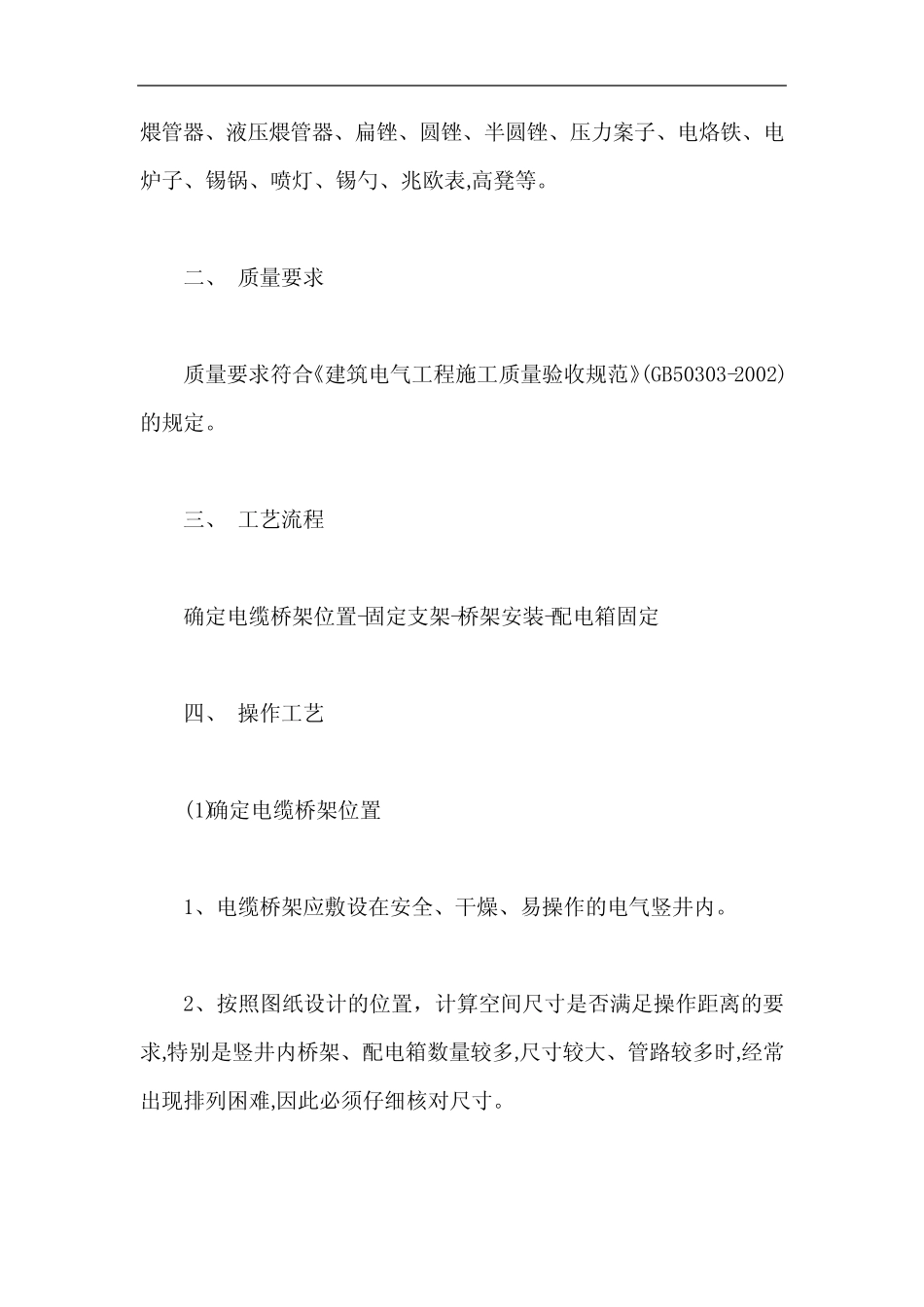

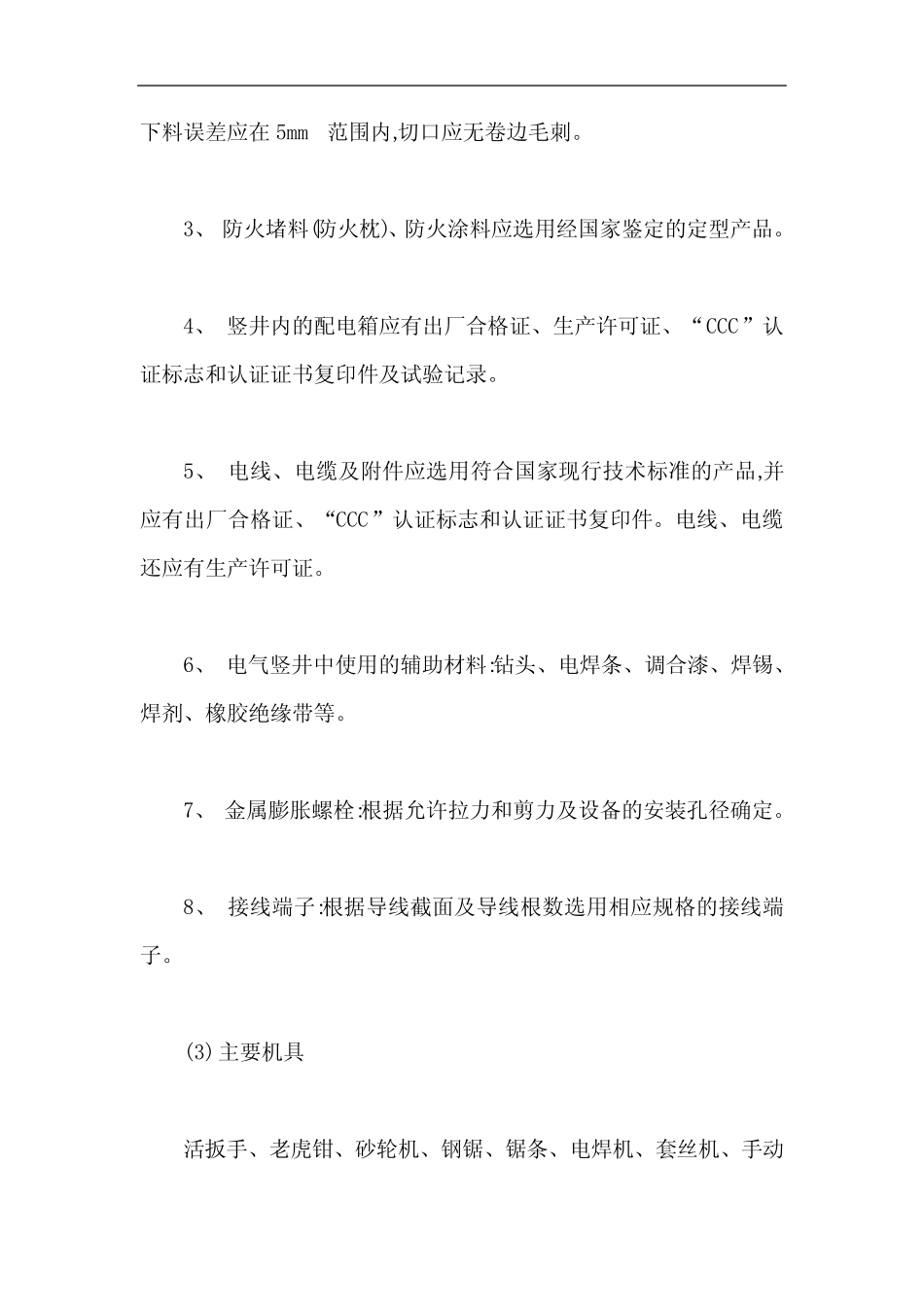

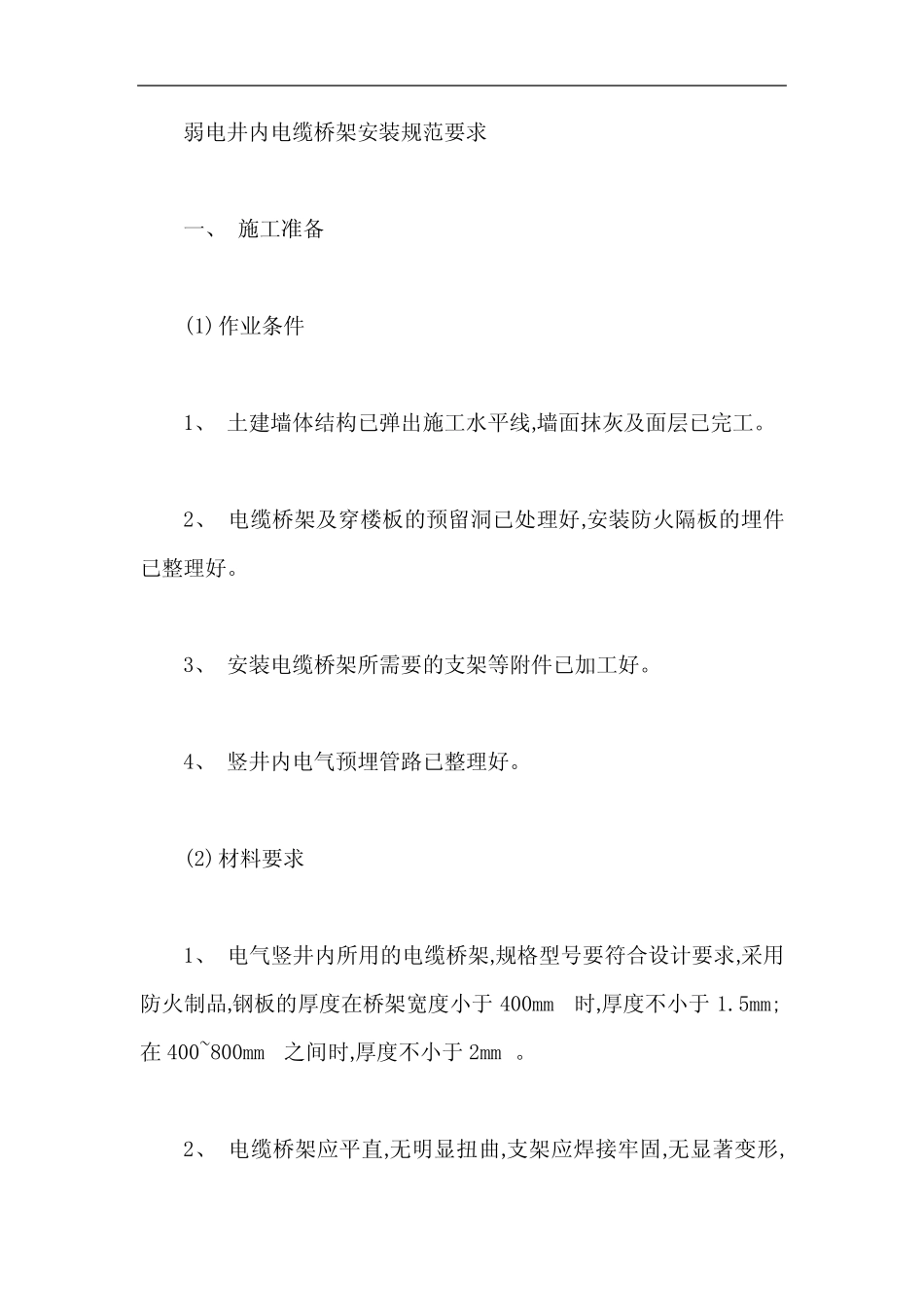

弱电井内电缆桥架安装规范要求一、施工准备(1)作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。3、安装电缆桥架所需要的支架等附件已加工好。4、竖井内电气预埋管路已整理好。(2)材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400~800mm之间时,厚度不小于2mm。2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。电线、电缆还应有生产许可证。6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。(3)主要机具活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定四、操作工艺(1)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。3、检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整，直到上下垂直一至。(2)固定支架1、固定桥架的支架采用厂家配套产品,高度为距地面1500~2000mm,用膨胀螺栓固定。2、桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定。3、在楼板的下面有预埋件来固定防火隔板,上托防火枕。4、电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。(3)桥架安装1、桥架与支架之间固定采用螺栓。2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。(4)电缆敷设1、在桥架就位后,即可敷设线缆。按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。敷设时要按适当的间距加以固定,并且及时装设标志牌。电缆终端头,竖井的两端均应装设标志牌。2、电缆进入竖井、盘柜以及穿入管子时,出入口应封闭,管口应密封。明敷在竖井内带有麻护层的电缆,应剥除麻护层,并对其铠装加以防腐。3、电缆穿过竖井后,用防火枕进行密实封堵。利用结构施工期间在楼板底面预埋的埋件,来固定防火隔板,防火隔板采用4mm厚的钢板。防火枕的规格有三种,其中I型为32O×120×25,Ⅱ型为160×120×25,Ⅲ型为160×75×25,要根据预留洞口尺寸和桥架尺寸,选择防火枕型号。(5)配电箱固定1、明装配电箱采用膨胀螺栓固定。根据设计图纸要求,确定配电箱的标高和轴线。先根据装修+0.5m线定出配电箱的下底线,再根据配电箱的外形尺寸确定安装孔的位置,并用冲击钻在固定点钻孔。钻孔前对应安装孔径选用膨胀螺栓的亢径,再选相应的冲击钻头直径,冲击钻头的直径可选用与膨胀螺栓相同直径或略大一号的直径。2、如配管为暗配管,采用配电箱背后开孔进线,如为明配管,则采用下开孔进线方式。3、箱体与钢管之间采用塑料铜线和跨接地线。如钢管为焊接钢管,则在钢管上焊接接地螺栓作为钢管的跨接接地,导线两端压线鼻子,采用螺栓压接。如为镀锌钢管,则采用专用抱卡连接。在配电箱内,该接地线压接在PE母线端子上。不得从箱体接地保护端子上串接。4、配电箱应有明显可靠的接地,带有器具的铁...
