基站电源系统介绍VIP免费

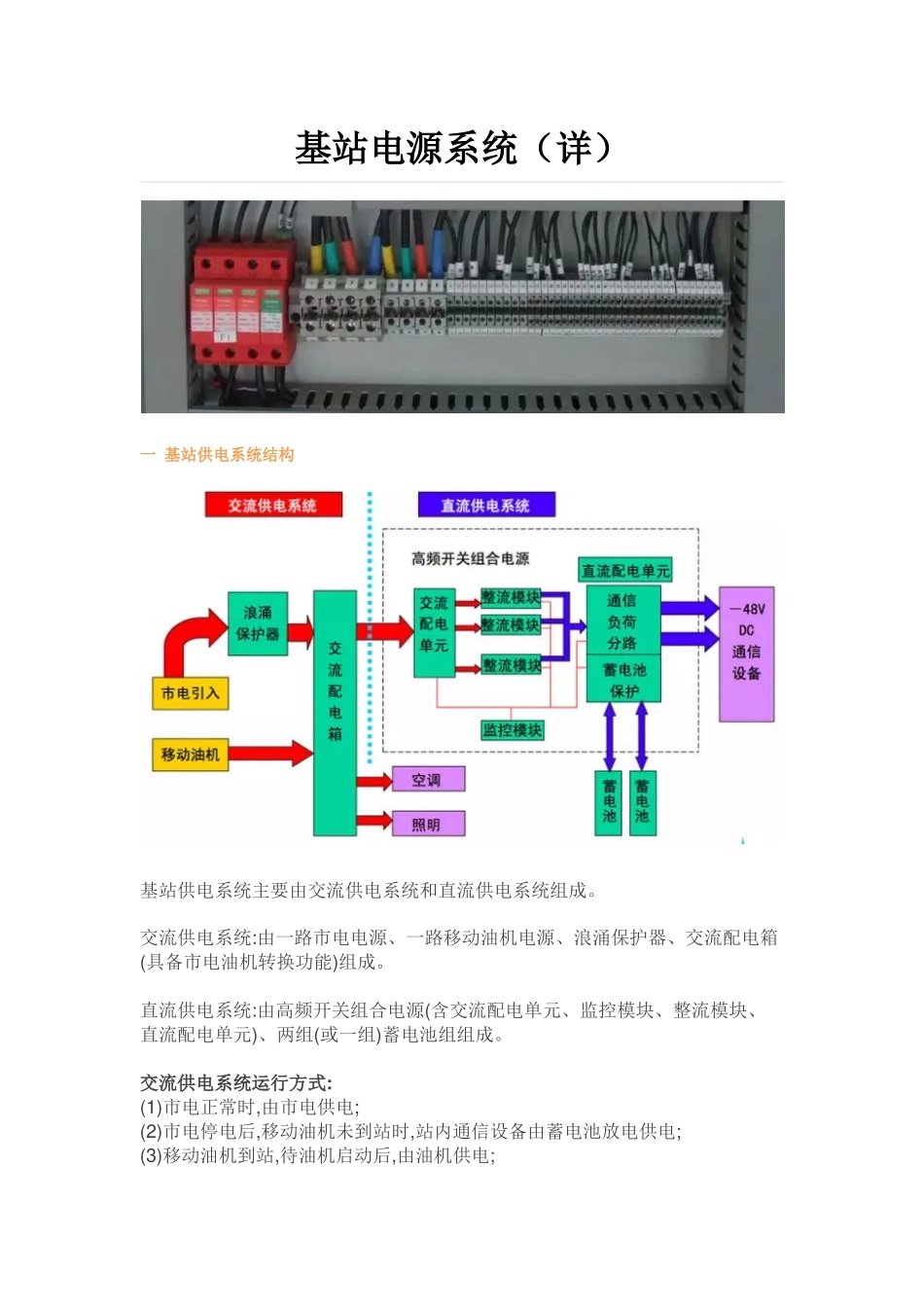

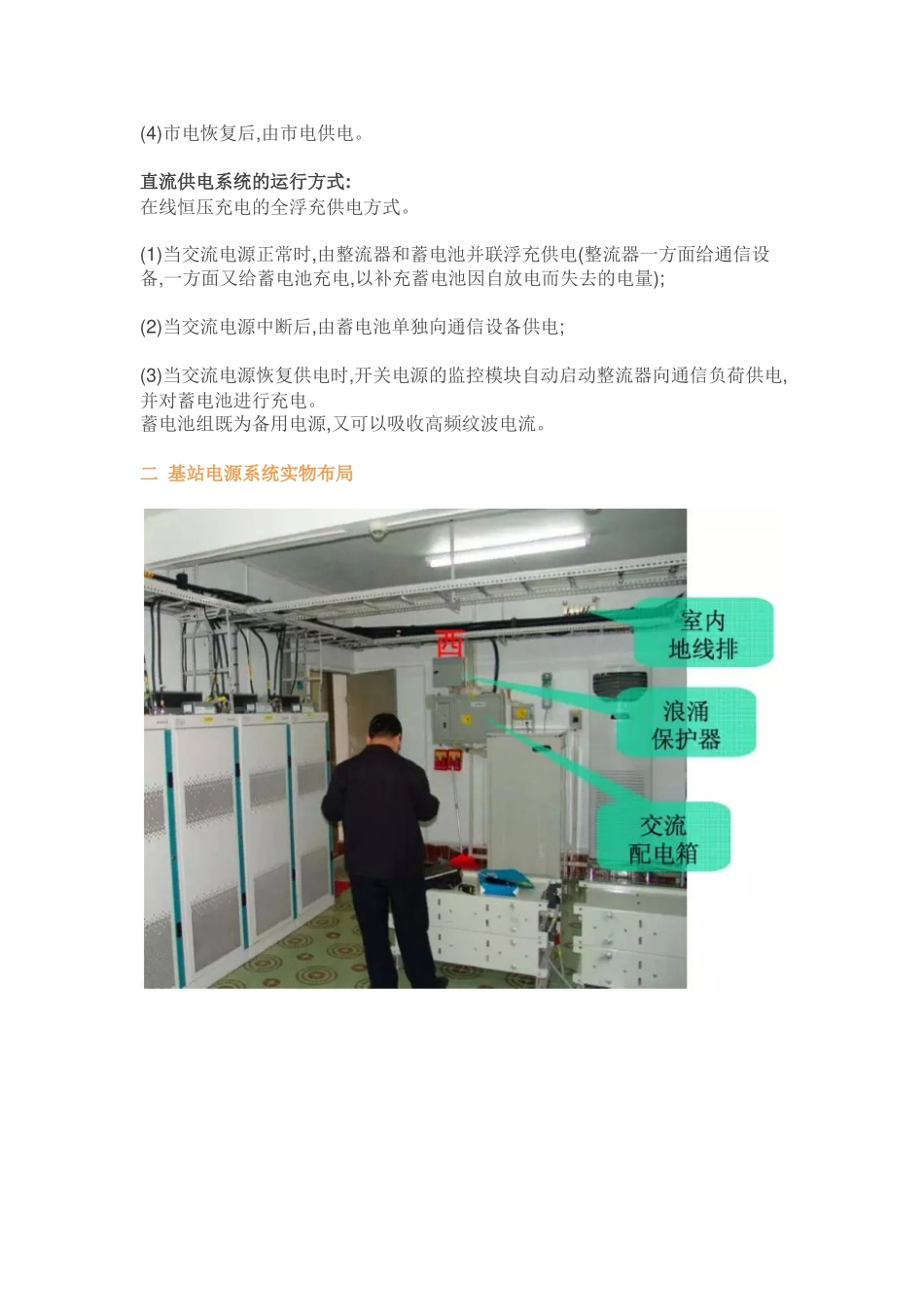

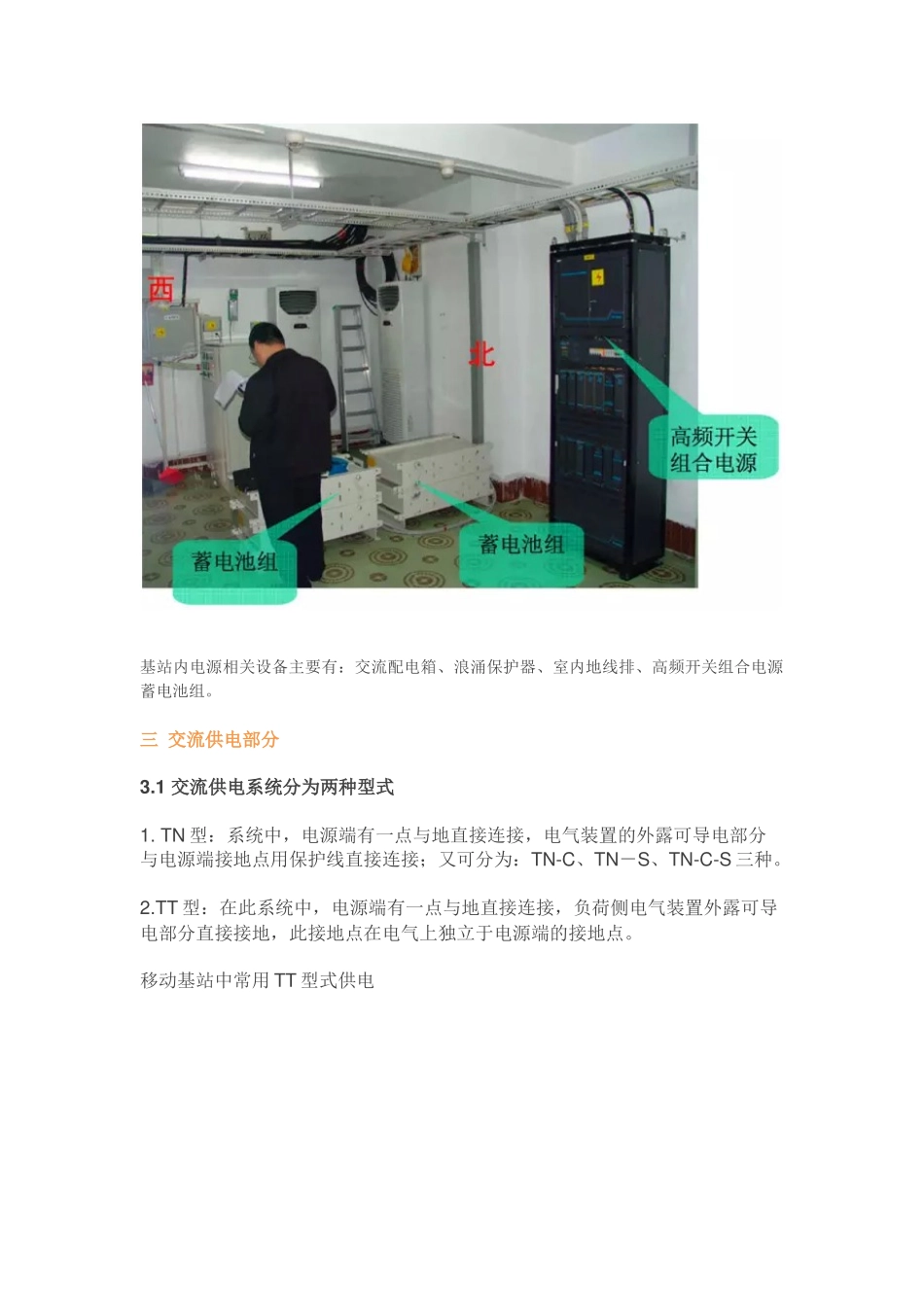

基站电源系统（详）一基站供电系统结构基站供电系统主要由交流供电系统和直流供电系统组成。交流供电系统:由一路市电电源、一路移动油机电源、浪涌保护器、交流配电箱(具备市电油机转换功能)组成。直流供电系统:由高频开关组合电源(含交流配电单元、监控模块、整流模块、直流配电单元)、两组(或一组)蓄电池组组成。交流供电系统运行方式:(1)市电正常时,由市电供电;(2)市电停电后,移动油机未到站时,站内通信设备由蓄电池放电供电;(3)移动油机到站,待油机启动后,由油机供电;(4)市电恢复后,由市电供电。直流供电系统的运行方式:在线恒压充电的全浮充供电方式。(1)当交流电源正常时,由整流器和蓄电池并联浮充供电(整流器一方面给通信设备,一方面又给蓄电池充电,以补充蓄电池因自放电而失去的电量);(2)当交流电源中断后,由蓄电池单独向通信设备供电;(3)当交流电源恢复供电时,开关电源的监控模块自动启动整流器向通信负荷供电,并对蓄电池进行充电。蓄电池组既为备用电源,又可以吸收高频纹波电流。二基站电源系统实物布局基站内电源相关设备主要有：交流配电箱、浪涌保护器、室内地线排、高频开关组合电源蓄电池组。三交流供电部分3.1交流供电系统分为两种型式1.TN型：系统中，电源端有一点与地直接连接，电气装置的外露可导电部分与电源端接地点用保护线直接连接；又可分为：TN-C、TN－S、TN-C-S三种。2.TT型：在此系统中，电源端有一点与地直接连接，负荷侧电气装置外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。移动基站中常用TT型式供电3.2对市电的要求新建基站要求引入一路三类以上（年停电次数≤54，每次停电时长≤8小时）的市电电源。乡镇及农村基站交流电源引入容量建议为15kW（自建变压器的基站，变压器容量建议按照20KVA选定）；一般市区、城郊及县城基站交流市电引入容量建议为20kW；特大城市密集市区基站，交流市电引入容量建议为25kW～30kW；基站内电源电缆应采用铜芯非延燃聚氯乙稀绝缘及护套软电缆。3.3浪涌保护器1）功能浪涌保护器(SurgeProtectiveDevices,SPD):通过抑制瞬态过电压及旁路浪涌电流来保护设备的装置。最大通流容量Imax:SPD不发生实质性破坏,每线(或单模块)能通过规定次数、规定波形模拟雷电流的最大电流峰值。2）配置原则(1)通信基站的交流电源系统的雷电过电压保护应使用分级保护。(2)交流电源第一级SPD的最大通流容量,应根据局(站)性质、地理环境和当地雷暴日大小来确定。当存在以下不利因素时,应提高交流电源第一级SPD的最大通流容量:●局(站)设在高层建筑、山顶、水边、矿区和空旷高地;●局(站)设有铁塔或塔楼;●无专用变压器;●地处少雷区或者中雷区,根据历年统计,时有雷击发生;●交流供电线路无法按要求埋地引入;●大地电阻率较高致使站内接地电阻偏大。说明:1、城市指市区一般公共建筑物、专用机房;2、郊区指包括城市中高层孤立建筑物的楼顶机房、城郊、居民房、水塘旁以及无专用配电变压器供电的基站;3、山区指包括丘陵、公路旁、农民房、水田旁的易遭受雷击的机房。(3)在使用分级保护时,各级浪涌保护器之间应保持必要的退耦距离或增设退耦器件,以确保各级浪涌保护器协调工作。氧化锌SPD与氧化锌SPD之间退耦距离(电缆长度)应不小于5m。(4)在SPD的引接线上,应串接保护空开,防止SPD故障时引起系统供电中断。保护空开的标称电流不应大于前级供电线路空开的1/1.6倍。3）接线方式4）导线选择说明:(1)使用模块式SPD时,引接线长度应小于1m,SPD接地线的长度应小于1.5m。(2)使用箱式SPD时,引接线和接地线长度均应小于1.5m。交流配电箱具备两路电源转换(一路市电、一路移动油机),并为开关电源、空调、照明等交流用电设备提供交流供电回路的功能。一般为380V/100A(63A)交流电源总输入。当所需市电引入容量小于5KVA时,可以引入单相220V交流电源。设备容量、功率、电压、电流之间的关系:三相系统:S=U×IP=U×I×Cosφ其中:U=380V单相系统:S=U×I;P=U×I×Cosφ其中:U=220VS:容量(kVA)U:电压(V)Cosφ:功率因数,取0.8(开关电源取0.95,空调设备取0.85)P:功率(kW)I:电流(A)断路器容量=计算电流×可靠系数(取1.25~1.5)四高频开关组合电源高频开关组...
