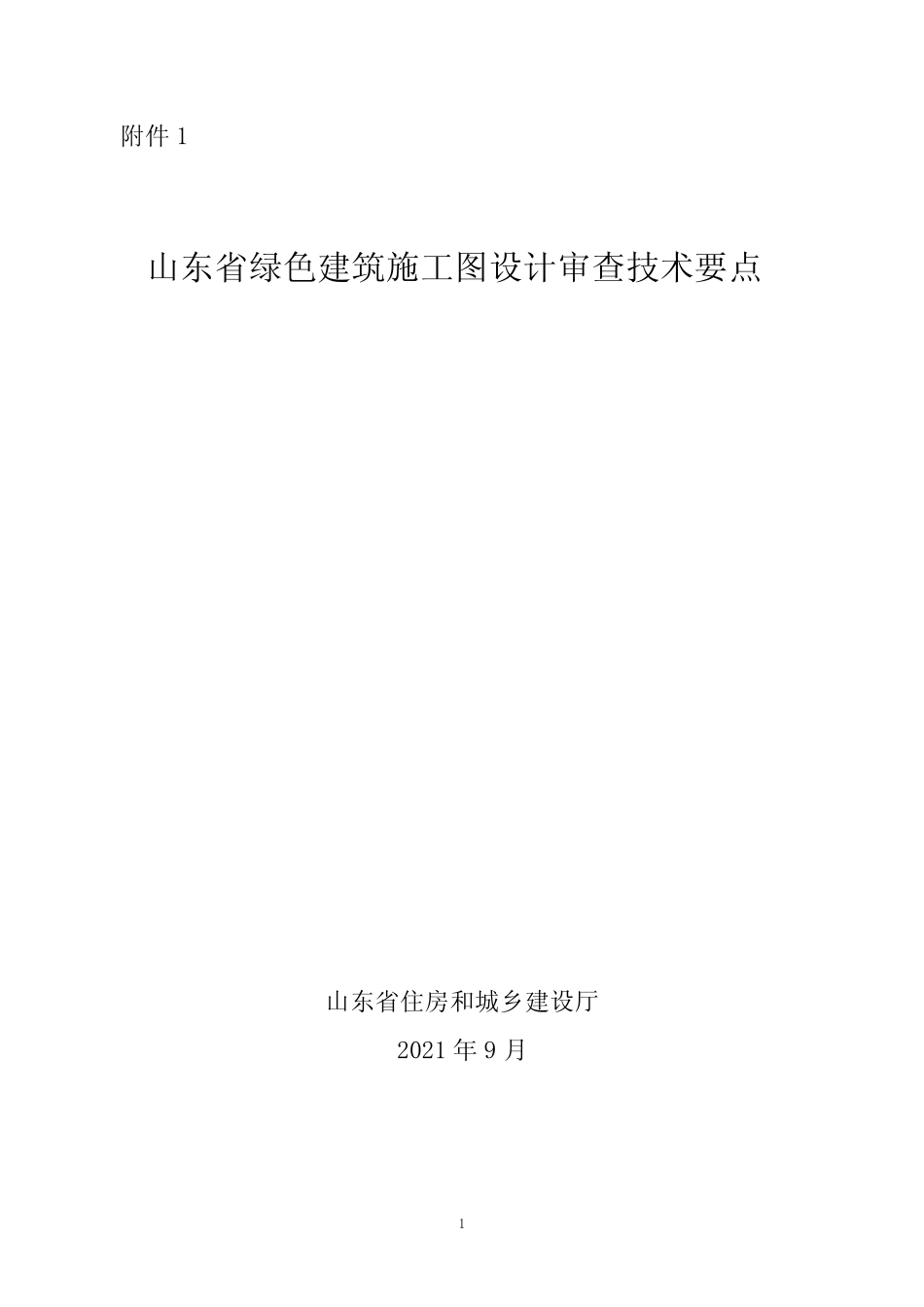

1附件1山东省绿色建筑施工图设计审查技术要点山东省住房和城乡建设厅2021年9月21总则1.1为贯彻执行山东省工程建设标准《绿色建筑设计标准》DB37/T5043-2021和《绿色建筑评价标准》DB37/T5097－2021，推进我省绿色建筑全面、健康、高质量发展，结合我省实际，编制本要点。1.2本要点依据山东省工程建设标准《绿色建筑评价标准》DB37/T5097－2021基本级绿色建筑的要求，充分考虑我省地域特点、气候条件及经济社会发展等因素，对山东省工程建设标准《绿色建筑设计标准》DB37/T5043-2021进行整合、优化而形成的，适用于绿色民用建筑施工图设计审查，同时可指导绿色建筑设计。1.3本要点审查内容为山东省工程建设标准《绿色建筑评价标准》DB37/T5097－2021中的全部控制项，当绿色建筑设计全部满足本要点要求时，绿色建筑等级为基本级。1.4设计单位应编制绿色建筑设计专篇，依据本要点进行自我评判。1.5施工图审查机构应依据本要点，分专业对设计单位的自评情况进行审查，并出具审查意见。1.6绿色建筑的设计及施工图审查，除执行本要点外，尚应符合国家和山东省现行有关标准的规定。32建筑专业2.1安全耐久2.1.1场地应避开滑坡、泥石流等地质危险地段，易发生洪涝地区应有可靠的防洪涝基础设施；场地应无危险化学品、易燃易爆危险源的威胁，应无电磁辐射、含氡土壤的危害。【审查文件】建筑设计说明【审查内容】（1）建筑设计说明中应以项目的环评报告、地勘报告、土壤氡检测报告为依据，写明场地内自然条件，如有无洪涝、滑坡、泥石流、土壤氡最高浓度、电磁辐射等潜在威胁；（2）建筑场地与各类危险源的距离应满足相应危险源的安全防护距离等控制要求，对场地中的不利地段或潜在危险源应采取必要的避让、防护或控制、治理等措施，对场地中存在的有毒有害物质应采取有效的治理与防护措施进行无害化处理，确保符合各项安全标准；（3）场地的防洪设计符合现行国家标准《防洪标准》GB50201及《城市防洪工程设计规范》GB/T50805的规定；选址尚应符合现行国家标准《城市抗震防灾规划标准》GB50143和《建筑抗震设计规范》GB50011的规定；土壤中氡浓度的控制应符合现行国家标准《民用建筑工程室内环境污染控制规范》GB50325的规定；电磁辐射符合现行国家标准《电磁辐射防护规定》GB8702的规定。2.1.2建筑外墙、屋面、门窗、幕墙及外保温等围护结构应满足安全、4耐久和防护的要求。【审查文件】建筑设计说明、门窗表、建筑节能专篇【审查内容】建筑外墙、屋面、门窗、幕墙及外保温等围护结构应满足安全、耐久和防护要求，与建筑主体结构连接可靠。建筑外墙、建筑外保温系统、屋面、幕墙门窗等应符合《建筑外墙防水工程技术规程》JGJ/T235、《外墙外保温工程技术规程》JGJ144、《屋面工程技术规范》GB50345、《建筑幕墙》GB/T21086、《玻璃幕墙工程技术规范》JGJ102、《建筑玻璃点支承装置》JG/T138、《吊挂式玻璃幕墙用吊夹》JG139、《金属与石材幕墙工程技术规范》JGJ133、《塑料门窗工程技术规程》JGJ103和《铝合金门窗工程技术规范》JGJ214等现行标准中关于防水材料和防水设计施工的规定。2.1.3外遮阳、太阳能设施、空调室外机位、外墙花池等外部设施应与建筑主体结构统一设计、施工，并应具备安装、检修与维护条件。【审查文件】建筑平面图、立面图、剖面图、大样详图【审查内容】外遮阳、太阳能设施、空调室外机位、外墙花池等外部设施应与建筑主体结构统一设计、施工，确保连接可靠，并应符合《建筑遮阳工程技术规范》JGJ237、《民用建筑太阳能热水系统应用技术标准》GB50364、《民用建筑太阳能光伏系统应用技术规范》JGJ203和《装配式混凝土建5筑技术标准》GB/T51231等现行相关标准的规定。外部设施需要定期检修和维护，应考虑后期检修和维护条件。当与主体结构不同时施工时，应设预埋件，并在设计文件中明确预埋件的检测验证参数及要求，确保其安全性与耐久性。新建或改建建筑设计时预留与主体结构连接牢固的空调外机安装位置，并与拟定的机型大小匹配，同时预留操作空间，保障安装、检修、维护人员安全。2.1.4建筑外门窗必须安装牢固，其抗风压性能和水密性能应符合国家现行有关标准的规定...
