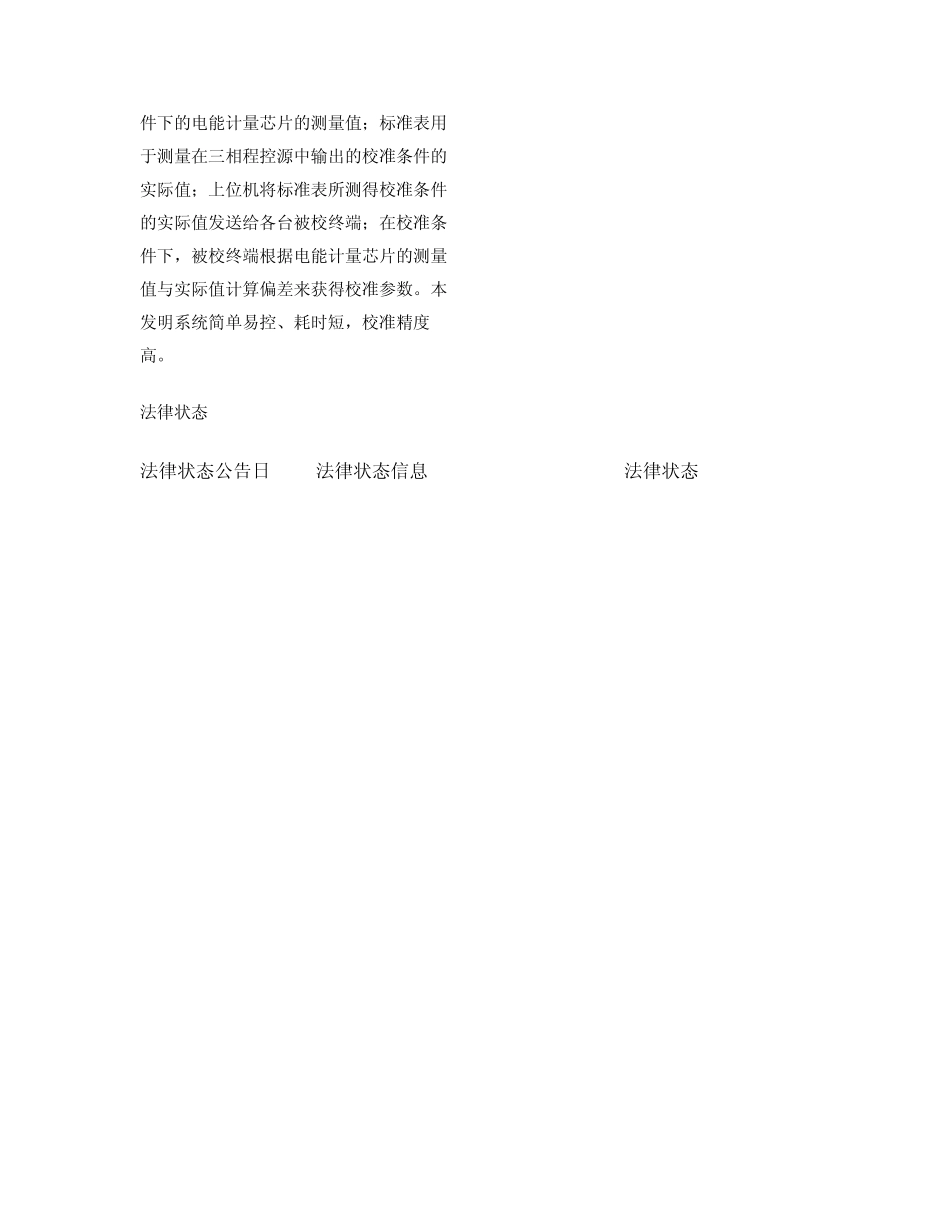

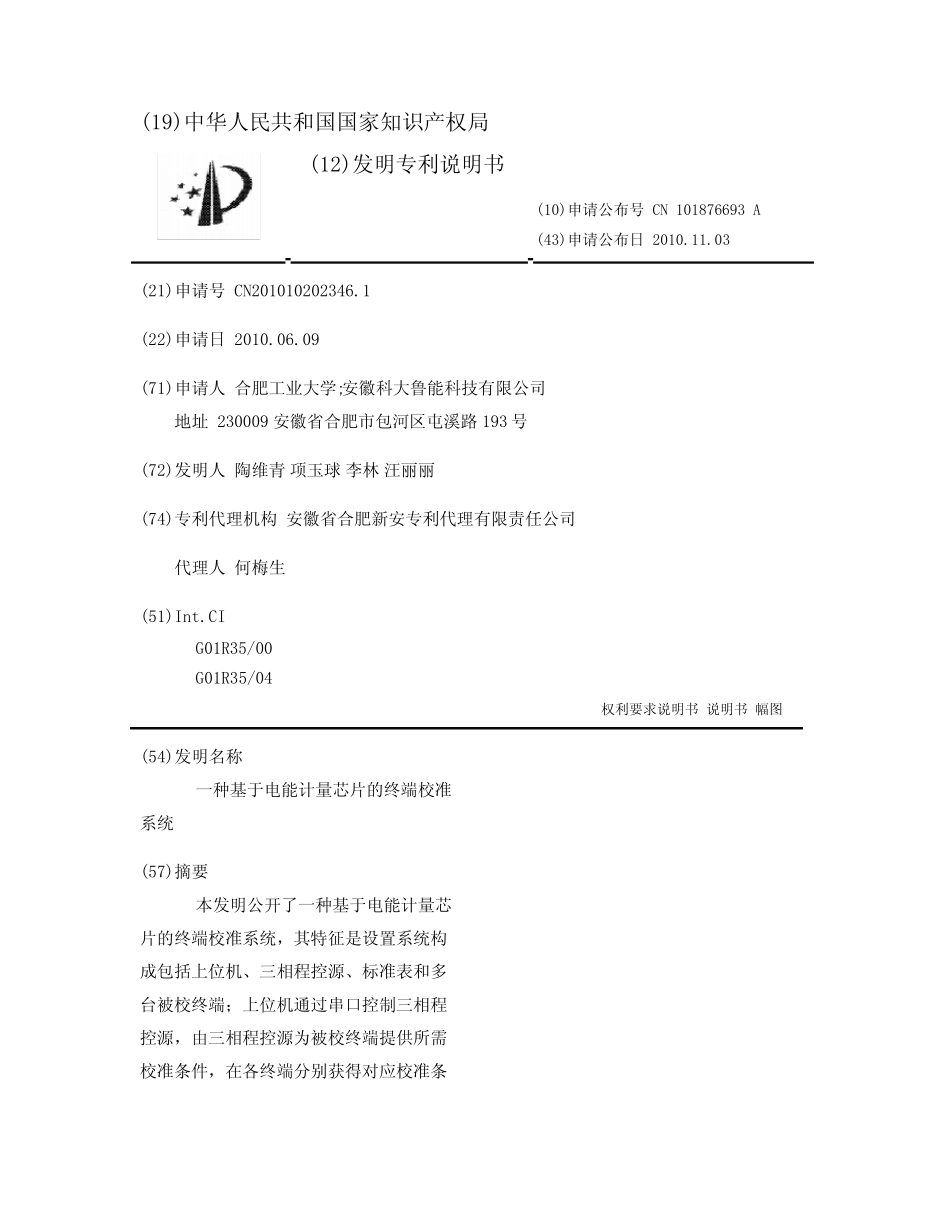

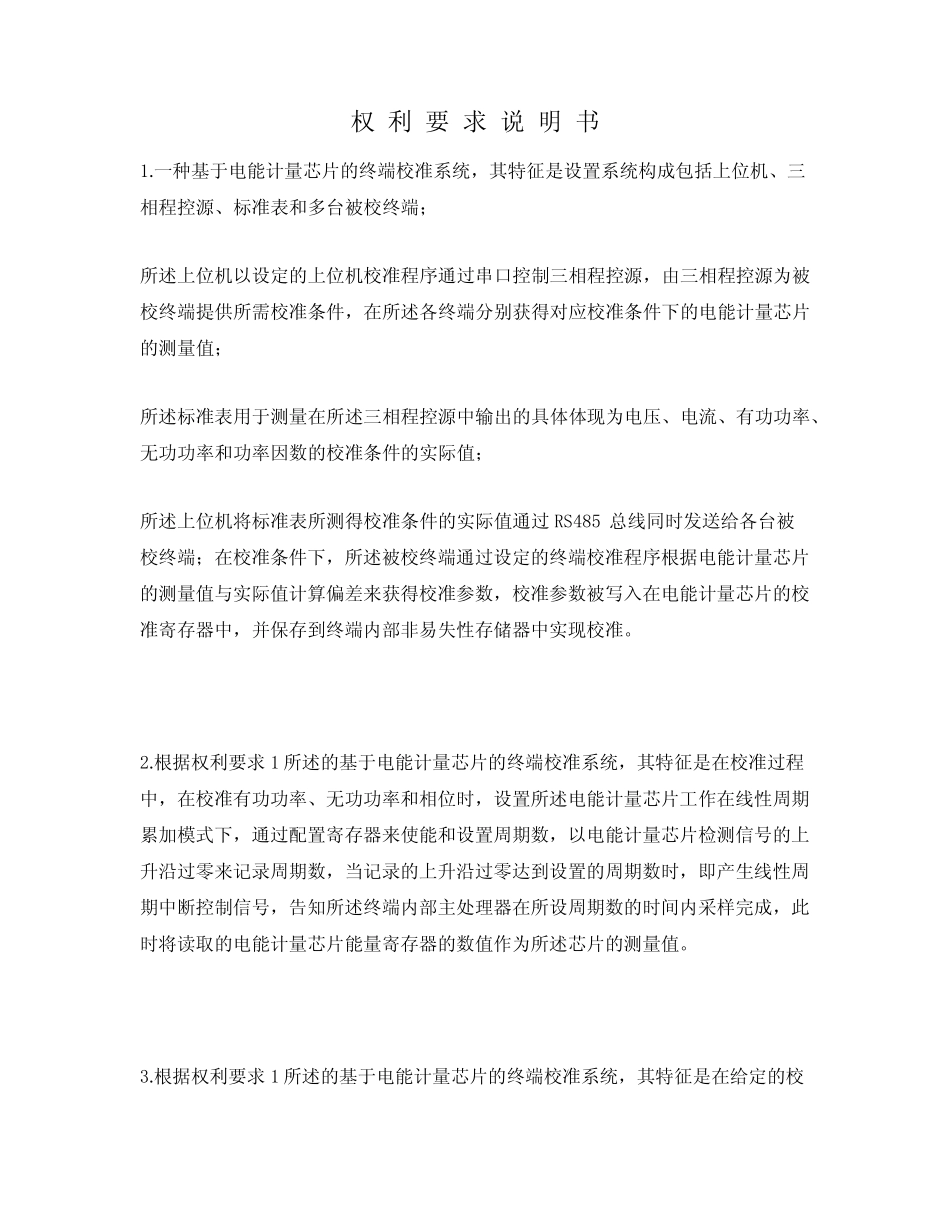

(19)中华人民共和国国家知识产权局(12)发明专利说明书(10)申请公布号CN101876693A(43)申请公布日2010.11.03(21)申请号CN201010202346.1(22)申请日2010.06.09(71)申请人合肥工业大学;安徽科大鲁能科技有限公司地址230009安徽省合肥市包河区屯溪路193号(72)发明人陶维青项玉球李林汪丽丽(74)专利代理机构安徽省合肥新安专利代理有限责任公司代理人何梅生(51)Int.CIG01R35/00G01R35/04权利要求说明书说明书幅图(54)发明名称一种基于电能计量芯片的终端校准系统(57)摘要本发明公开了一种基于电能计量芯片的终端校准系统，其特征是设置系统构成包括上位机、三相程控源、标准表和多台被校终端；上位机通过串口控制三相程控源，由三相程控源为被校终端提供所需校准条件，在各终端分别获得对应校准条件下的电能计量芯片的测量值；标准表用于测量在三相程控源中输出的校准条件的实际值；上位机将标准表所测得校准条件的实际值发送给各台被校终端；在校准条件下，被校终端根据电能计量芯片的测量值与实际值计算偏差来获得校准参数。本发明系统简单易控、耗时短，校准精度高。法律状态法律状态公告日法律状态信息法律状态权利要求说明书1.一种基于电能计量芯片的终端校准系统，其特征是设置系统构成包括上位机、三相程控源、标准表和多台被校终端；所述上位机以设定的上位机校准程序通过串口控制三相程控源，由三相程控源为被校终端提供所需校准条件，在所述各终端分别获得对应校准条件下的电能计量芯片的测量值；所述标准表用于测量在所述三相程控源中输出的具体体现为电压、电流、有功功率、无功功率和功率因数的校准条件的实际值；所述上位机将标准表所测得校准条件的实际值通过RS485总线同时发送给各台被校终端；在校准条件下，所述被校终端通过设定的终端校准程序根据电能计量芯片的测量值与实际值计算偏差来获得校准参数，校准参数被写入在电能计量芯片的校准寄存器中，并保存到终端内部非易失性存储器中实现校准。2.根据权利要求1所述的基于电能计量芯片的终端校准系统，其特征是在校准过程中，在校准有功功率、无功功率和相位时，设置所述电能计量芯片工作在线性周期累加模式下，通过配置寄存器来使能和设置周期数，以电能计量芯片检测信号的上升沿过零来记录周期数，当记录的上升沿过零达到设置的周期数时，即产生线性周期中断控制信号，告知所述终端内部主处理器在所设周期数的时间内采样完成，此时将读取的电能计量芯片能量寄存器的数值作为所述芯片的测量值。3.根据权利要求1所述的基于电能计量芯片的终端校准系统，其特征是在给定的校准条件下，所述终端校准程序根据接收到的上位机校准命令按以下步骤进行：首先校准电压、电流和有功功率；然后校准无功功率；接着进行相位校准，对于不同电流大小划分档位分别对其进行相位校准，获得不同电流大小档位所对应的相位校准参数；最后保存所有校准参数。4.根据权利要求3所述的基于电能计量芯片的终端校准系统，其特征是所述相位校准是：在所述相位校准中，由上位机设置的校准条件为：电压U＝220V，功率因数cosΦ＝0.5，不同档位的电流值。由上位机控制不同电流档位从小到才依次自动切换，终端在线性周期累加模式下完成不同电流档位的相位校准。说明书技术领域本发明涉及一种基于电能计量芯片的终端校准系统，可以应用于配电网系统各种终端或电能表的大批量校准中。背景技术电力系统监控终端具有对电网进行实时数据采集、远方遥信遥控、故障处理、报警和对时等功能，是电网能够安全正常运行的有力保障。随着国家对建设坚强智能电网理念的提出，对电力系统监控终端的测量精度要求也越来越高，通过微处理器的片内ADC来测量电网电气参数的方法难以达到高精度的要求，若采用高精度的ADC芯片成本又较高，而电能计量芯片很好地兼顾了终端对精度和成本的要求。采用电能计量芯片作为电力系统监控终端对电网电气参数进行实时测量的模块时，其计量精度除了跟终端自身硬件系统设计有关外，还取决于对终端内部电能计量芯片的校准。目前，对电能计量芯片进行校准的常规方法是通过比较电能计量芯片内部脉冲输出与校表台标准脉冲输出来实现校准，即“以...
