基础长度内墙按净长线计算VIP免费

基础长度内墙按净长线计算_第1页
1/5
基础长度内墙按净长线计算_第2页
2/5
基础长度内墙按净长线计算_第3页
3/5

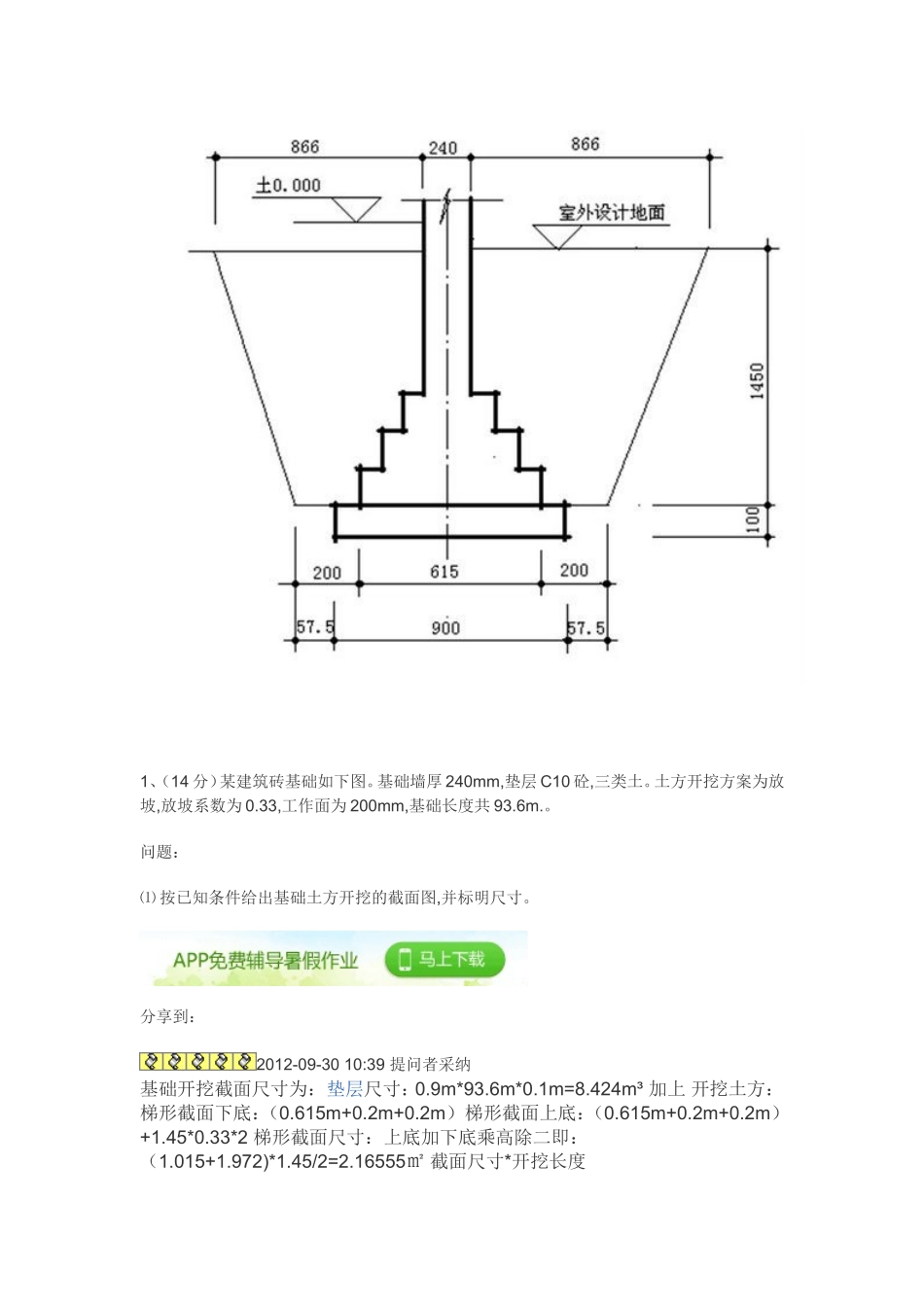

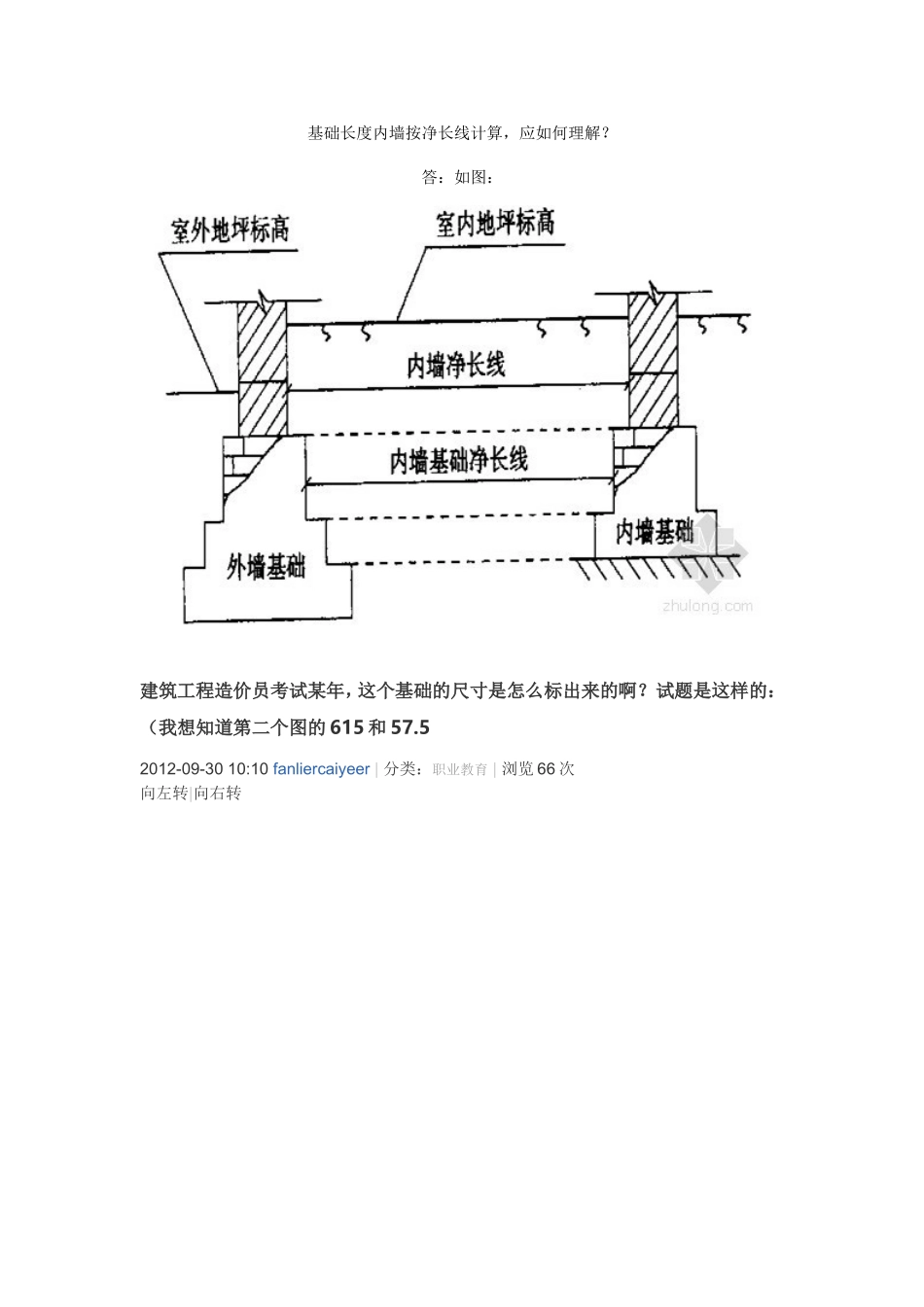

基础长度内墙按净长线计算,应如何理解?答:如图:建筑工程造价员考试某年,这个基础的尺寸是怎么标出来的啊?试题是这样的:(我想知道第二个图的615和57.52012-09-3010:10fanliercaiyeer|分类:职业教育|浏览66次向左转|向右转向左转|向右转1、(14分)某建筑砖基础如下图。基础墙厚240mm,垫层C10砼,三类土。土方开挖方案为放坡,放坡系数为0.33,工作面为200mm,基础长度共93.6m.。问题:⑴按已知条件给出基础土方开挖的截面图,并标明尺寸。分享到:2012-09-3010:39提问者采纳基础开挖截面尺寸为:垫层尺寸:0.9m*93.6m*0.1m=8.424m³加上开挖土方:梯形截面下底:(0.615m+0.2m+0.2m)梯形截面上底:(0.615m+0.2m+0.2m)+1.45*0.33*2梯形截面尺寸:上底加下底乘高除二即:(1.015+1.972)*1.45/2=2.16555㎡截面尺寸*开挖长度=2.16555*(93.6+0.2+0.2)=203.5617m³。总开挖土体积=8.424+203.5617=211.9857m³。追问感谢您的细心回答,但是我问的是第二个图的尺寸标注,第二个图是答案标注尺寸,我不知道615和57.5怎么来的?您知道吗?回答图2中尺寸标注:615mm为基础尺寸,200mm为工作面尺寸,900mm为垫层尺寸,无工作面。57.5为(615+200+200-900)/2所得,仅在施工中确定开挖角位置后反尺57.5确定垫层开挖位置使用。追问那个615题目没有给,是怎么推出来的?第一个图示问题,第二个图是答案!回答由图一算开挖角:放坡宽度为:1450mm/0.33=478.5mm坡顶宽度:866+240/2=986mm基础底宽:(986-478.5-200)*2=615mm。题设中应该有相应的文字描述,如题中没有给出,追问你的算没有错,但是第一个图里没有866,第一个图才是题!那就是还是推不出。。。评1.已知:某建筑物基础土方工程如图1.1所示,三类土,墙厚240mm,按浙江省建筑工程预算定额,计算人工土方综2012-06-2714:11guoyulv|分类:建筑学|浏览295次向左转|向右转分享到:2012-07-0115:30提问者采纳那个-0.9的位置是啥啊?那个-0.9和0.00哪个是室内或者室外标高啊?不然咋算哦,别和我说-0.9的地下水位?还有下面的100厚垫层和条基都是砼吧?要是砼就是垫层外侧再加0.3的工作面,还要看基础的位置按常规的意思应该的室外-0.9,0.00是多余的标注,室内-0.45.然后要是室内不是回填上来的话挖土深度就是简单的1+0.3+0.5+0.1=1.9米,三类土计算放坡K=0.33.都是这个条基,总长度外侧按中心线去算,里面的按基础底净长,也就是简单的(3.6+3.6+4.8)*2外+4.8-0.5*2=27.8,然后套公式V=(1+1.9*0.33+2*0.3)*1.9*27.8=117.63014土方不扣重叠的。
