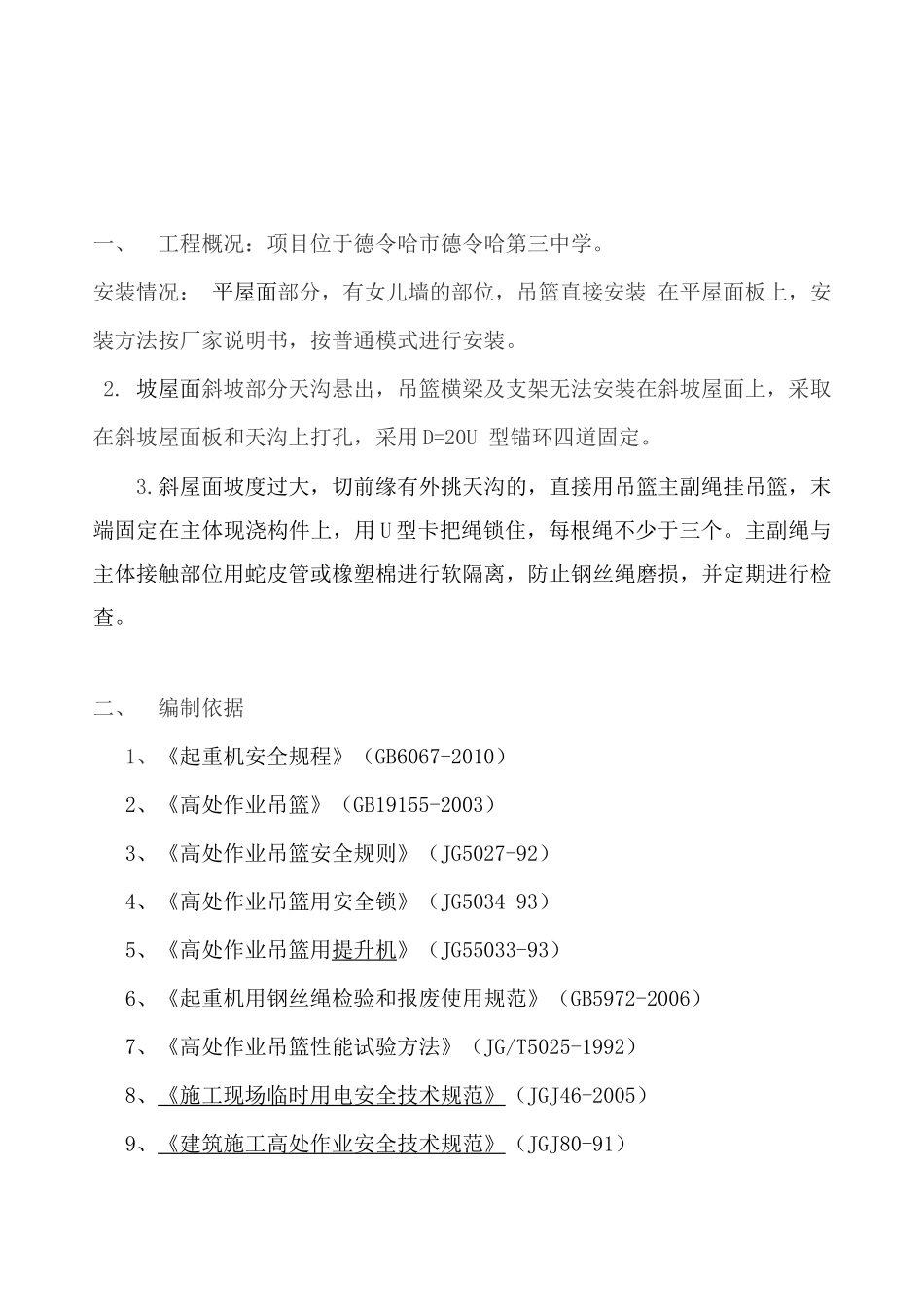

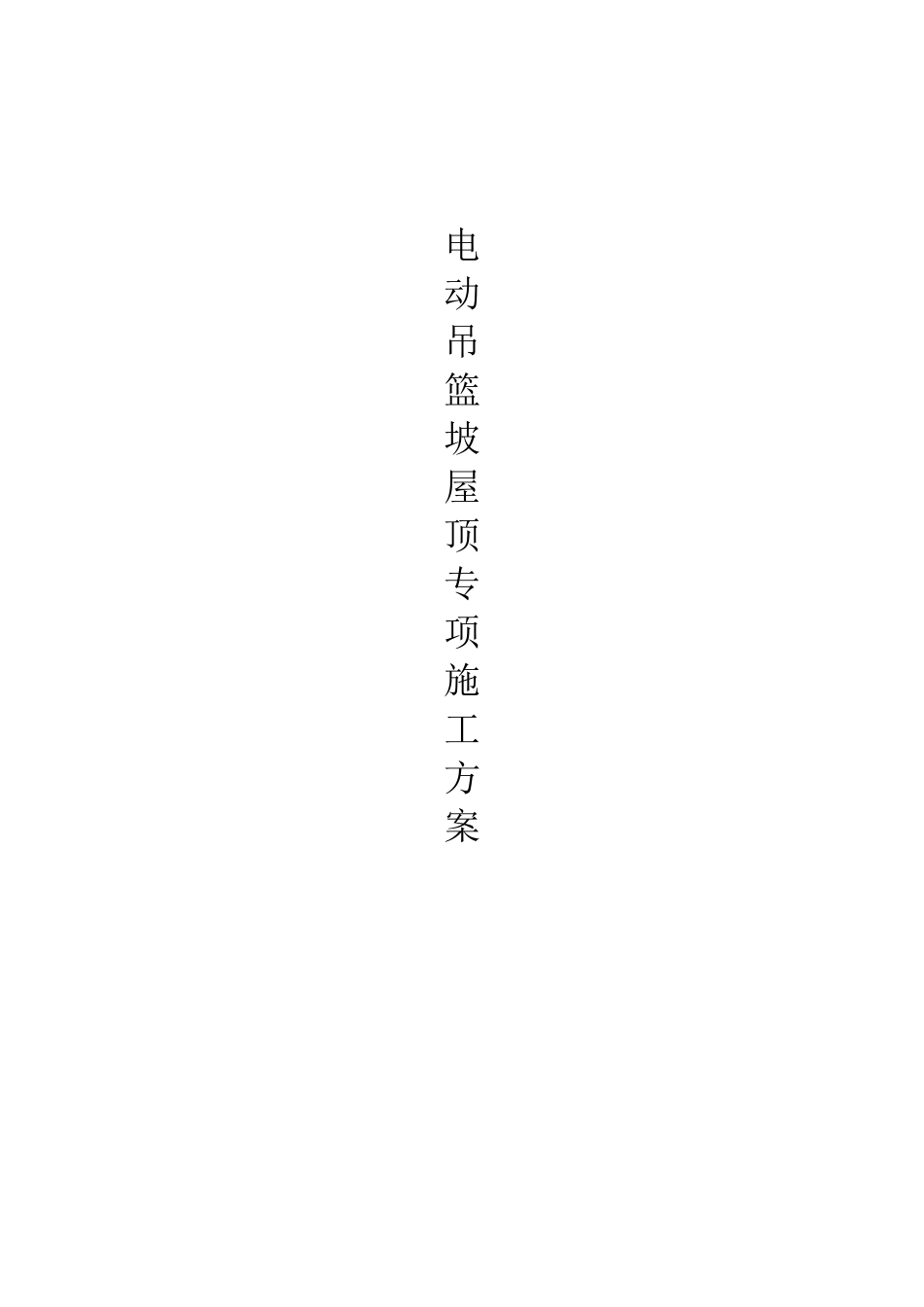

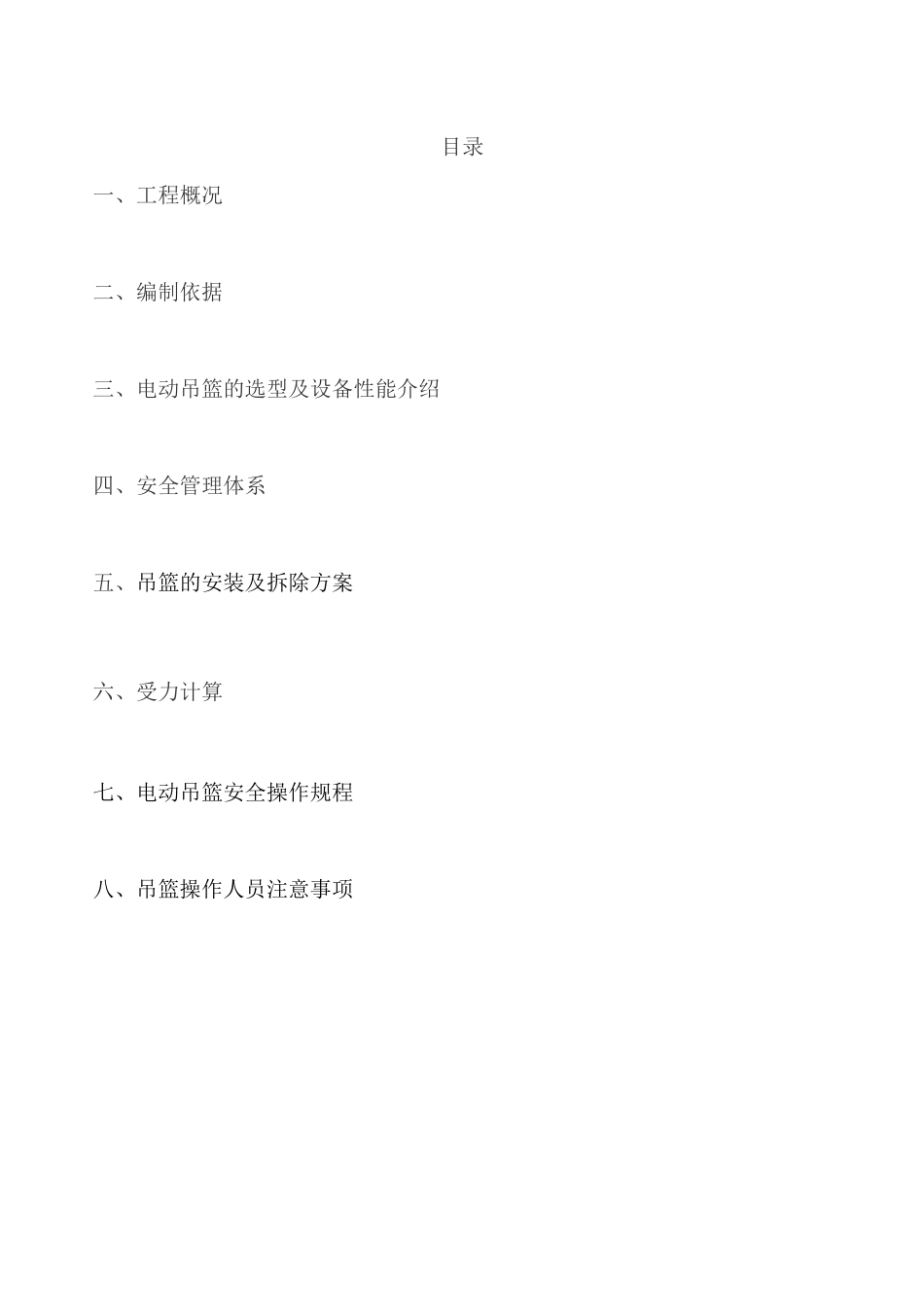

电动吊篮坡屋顶专项施工方案目录一、工程概况二、编制依据三、电动吊篮的选型及设备性能介绍四、安全管理体系五、吊篮的安装及拆除方案六、受力计算七、电动吊篮安全操作规程八、吊篮操作人员注意事项一、工程概况：项目位于德令哈市德令哈第三中学。安装情况：平屋面部分，有女儿墙的部位，吊篮直接安装在平屋面板上，安装方法按厂家说明书，按普通模式进行安装。2.坡屋面斜坡部分天沟悬出，吊篮横梁及支架无法安装在斜坡屋面上，采取在斜坡屋面板和天沟上打孔，采用D=20U型锚环四道固定。3.斜屋面坡度过大，切前缘有外挑天沟的，直接用吊篮主副绳挂吊篮，末端固定在主体现浇构件上，用U型卡把绳锁住，每根绳不少于三个。主副绳与主体接触部位用蛇皮管或橡塑棉进行软隔离，防止钢丝绳磨损，并定期进行检查。二、编制依据1、《起重机安全规程》（GB6067-2010）2、《高处作业吊篮》（GB19155-2003）3、《高处作业吊篮安全规则》（JG5027-92）4、《高处作业吊篮用安全锁》（JG5034-93）5、《高处作业吊篮用提升机》（JG55033-93）6、《起重机用钢丝绳检验和报废使用规范》（GB5972-2006）7、《高处作业吊篮性能试验方法》（JG/T5025-1992）8、《施工现场临时用电安全技术规范》（JGJ46-2005）9、《建筑施工高处作业安全技术规范》（JGJ80-91）10、《施工现场机械设备检查技术规程》（JGJ160-2008）11、《建筑施工工具式脚手架安全技术规范》（JGJ202-2010）12、《建筑施工安全检查标准》JGJ59-201113、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）14、《危险性较大的分部分项工程安全管理用法》建安（2009）87号文三、ZLP630型高处作业吊篮主要技术参数及部件性能（一）高处作业吊篮主要技术参数名称技术参数额定载重量630kg升降速度9～11m/min悬吊平台长度、宽度尺寸6.0m0.7m钢丝绳特制钢丝绳Φ8.3mm4×31SW+Fc——8.6提升机额定提升机6.17kN电动机型号YEJ90L—4功率1.5kW×2电压/频率380V/50HZ转速1420rpm制动力矩15Nm安全锁（防倾斜式）允许冲击力30kN倾斜锁绳角度3°～8°悬挂机构前梁伸出长度1.3m～1.7m支架调节长度（净空）1.28m～2m重量310kg配重900kg铝平台重量（包括提升机、安全锁、电控箱、靠墙轮、绳坠铁、紧固件等）421kg钢平台重量（包括提升机、安全锁、电控箱、靠墙轮、绳坠铁、紧固件等）505kg整机重量铝合金/钢（不包括钢丝绳、电缆绳、安全绳）1631kg/1715kg注：上表所列参数为标准配置。用户在电源电压、频率或钢丝绳规格或悬挂机构尺寸、悬吊平台形状等方面另有要求的，可以特殊订货以满足要求（二）各部件主要性能吊篮整机主要有悬吊平台、提升机、安全锁、悬挂机构及钢丝绳等部件组成。1、悬吊平台：悬吊平台由1.5m和2m基本节拼装而成，其平台长度可按建筑物外形组合为1.5m、2m、3.5m、4m、5.5m、6m、7.5m等不同长度，特殊部位还可作特殊处理，可以很好地满足施工需要。平台的底架四周装有挡板，可防止平台内工具或物件滑出。2、提升机：提升机由电磁制动电机、离心限速装置、两级减速机构及钢丝绳输绳机构组成。提升机是悬吊平台的动力部件，采用电动爬升式结构。ZLP630提升机输绳机构为“α”型结构。提升机由电磁制动三相异步电动机驱动，经蜗轮蜗杆和一对齿轮减速后带动钢丝绳输绳机构使提升机沿着工作钢丝绳上下运动，从而带动悬吊平台上升或下降。提升机电机的电磁制动装置在断电情况下自动吸合产生制动力矩使悬吊平台停止运动。另外，电动机的电磁制动器上设有手动释放装置，当突然停电时，只需将手动释放手柄向上抬起，悬吊平台即能自动滑降。3、安全锁：安全锁是悬吊平台的安全保护装置。本机采用摆臂防倾斜式安全锁。其动作原理是在摆臂上端的靠绳轮靠紧工作钢丝绳时，与摆臂相连的转轴带动绳夹打开，安全钢丝绳可顺畅的通过；当工作钢丝绳断裂或悬吊平台发生倾斜至限定角度时，摆臂向下倒，使绳夹合拢，从而自动锁牢安全钢丝绳，保证悬吊平台不发生坠落或继续倾斜。4、悬挂机构：悬挂机构是架设于建筑作业面顶部支承处，通过钢丝绳来承受悬吊平台和额定载重量的钢架结构。ZLP630吊篮均使用二套悬挂机构。悬挂机构施加于建筑物或构筑...
