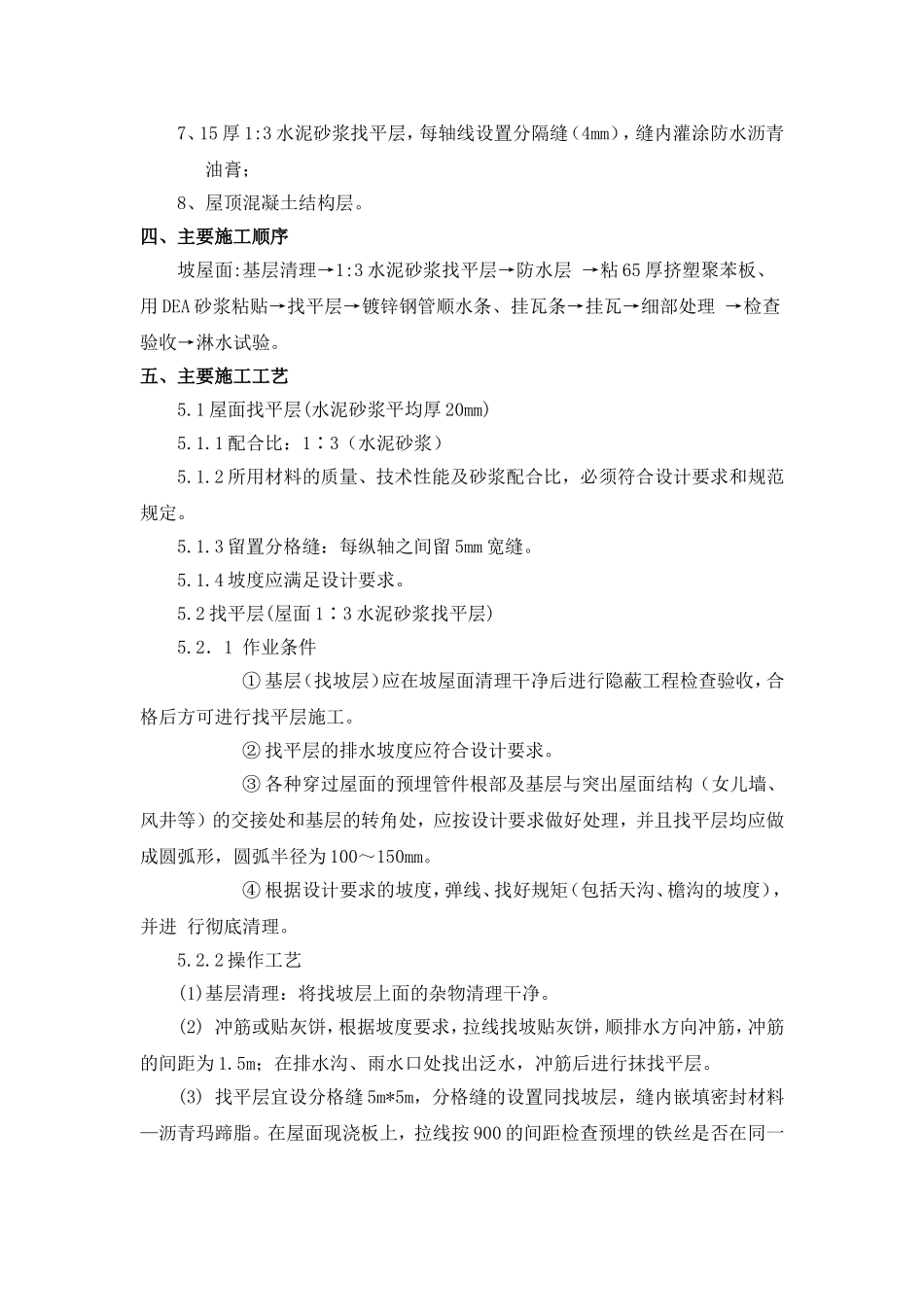

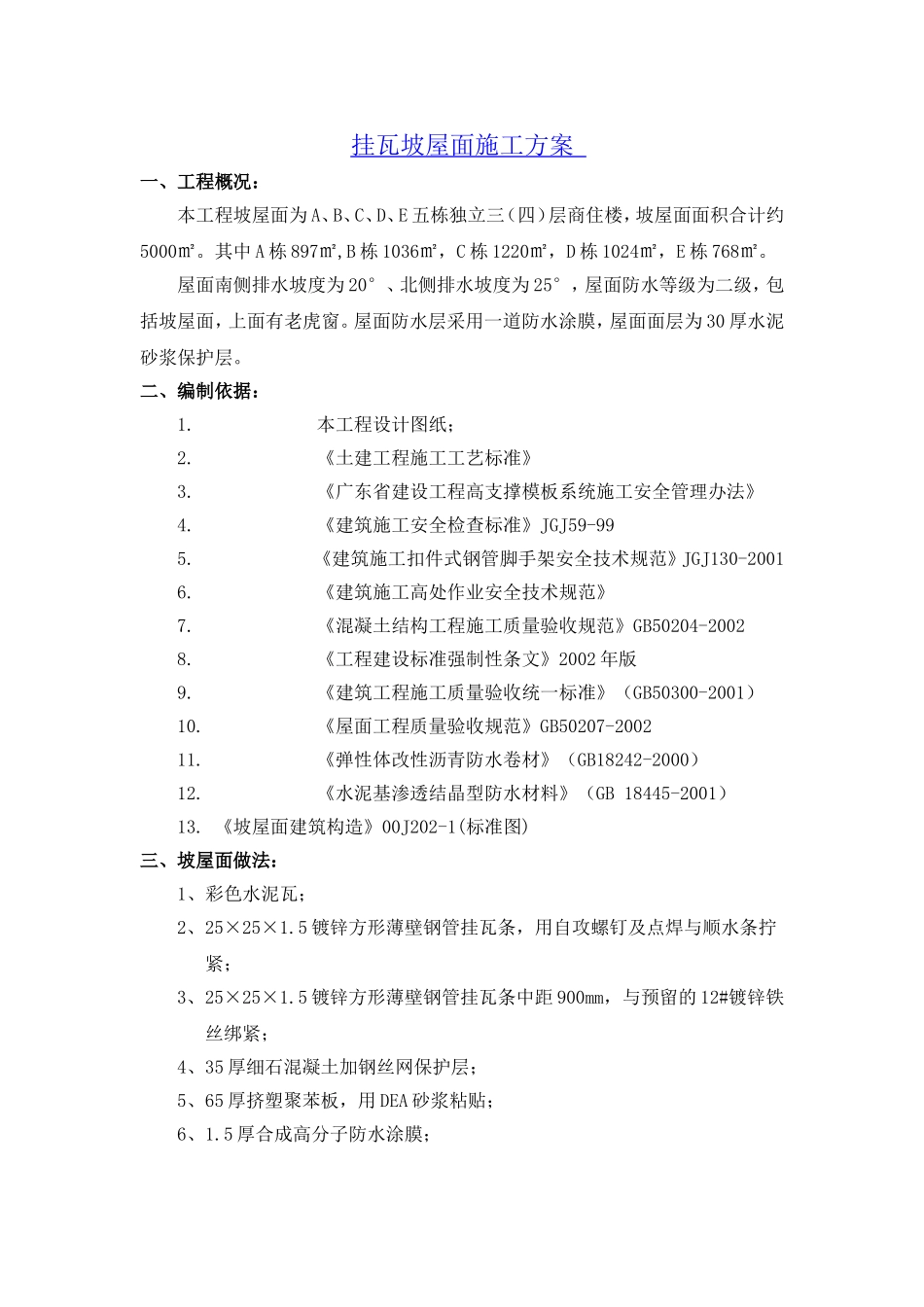

挂瓦坡屋面施工方案一、工程概况：本工程坡屋面为A、B、C、D、E五栋独立三（四）层商住楼，坡屋面面积合计约5000㎡。其中A栋897㎡,B栋1036㎡，C栋1220㎡，D栋1024㎡，E栋768㎡。屋面南侧排水坡度为20°、北侧排水坡度为25°，屋面防水等级为二级，包括坡屋面，上面有老虎窗。屋面防水层采用一道防水涂膜，屋面面层为30厚水泥砂浆保护层。二、编制依据：1.本工程设计图纸；2.《土建工程施工工艺标准》3.《广东省建设工程高支撑模板系统施工安全管理办法》4.《建筑施工安全检查标准》JGJ59-995.《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20016.《建筑施工高处作业安全技术规范》7.《混凝土结构工程施工质量验收规范》GB50204-20028.《工程建设标准强制性条文》2002年版9.《建筑工程施工质量验收统一标准》（GB50300-2001）10.《屋面工程质量验收规范》GB50207-200211.《弹性体改性沥青防水卷材》（GB18242-2000）12.《水泥基渗透结晶型防水材料》（GB18445-2001）13.《坡屋面建筑构造》00J202-1(标准图)三、坡屋面做法：1、彩色水泥瓦；2、25×25×1.5镀锌方形薄壁钢管挂瓦条，用自攻螺钉及点焊与顺水条拧紧；3、25×25×1.5镀锌方形薄壁钢管挂瓦条中距900mm，与预留的12#镀锌铁丝绑紧；4、35厚细石混凝土加钢丝网保护层；5、65厚挤塑聚苯板，用DEA砂浆粘贴；6、1.5厚合成高分子防水涂膜；7、15厚1:3水泥砂浆找平层，每轴线设置分隔缝（4mm），缝内灌涂防水沥青油膏；8、屋顶混凝土结构层。四、主要施工顺序坡屋面:基层清理→1:3水泥砂浆找平层→防水层→粘65厚挤塑聚苯板、用DEA砂浆粘贴→找平层→镀锌钢管顺水条、挂瓦条→挂瓦→细部处理→检查验收→淋水试验。五、主要施工工艺5.1屋面找平层(水泥砂浆平均厚20mm)5.1.1配合比：1∶3（水泥砂浆）5.1.2所用材料的质量、技术性能及砂浆配合比，必须符合设计要求和规范规定。5.1.3留置分格缝：每纵轴之间留5mm宽缝。5.1.4坡度应满足设计要求。5.2找平层(屋面1∶3水泥砂浆找平层)5.2．1作业条件①基层（找坡层）应在坡屋面清理干净后进行隐蔽工程检查验收，合格后方可进行找平层施工。②找平层的排水坡度应符合设计要求。③各种穿过屋面的预埋管件根部及基层与突出屋面结构（女儿墙、风井等）的交接处和基层的转角处，应按设计要求做好处理，并且找平层均应做成圆弧形，圆弧半径为100～150mm。④根据设计要求的坡度，弹线、找好规矩（包括天沟、檐沟的坡度），并进行彻底清理。5.2.2操作工艺(1)基层清理：将找坡层上面的杂物清理干净。(2)冲筋或贴灰饼，根据坡度要求，拉线找坡贴灰饼，顺排水方向冲筋，冲筋的间距为1.5m；在排水沟、雨水口处找出泛水，冲筋后进行抹找平层。(3)找平层宜设分格缝5m*5m，分格缝的设置同找坡层，缝内嵌填密封材料—沥青玛蹄脂。在屋面现浇板上，拉线按900的间距检查预埋的铁丝是否在同一直线上，如有偏移，要补加A8的钢筋植筋，露出找平层150mm，并在顺水条的直线位置上，以便与顺水条点焊牢固。(4)铺灰压头遍：沟边、拐角、根部等处应在大面积抹灰前先做，有坡度要求的部位，必须满足排水要求。大面积抹灰在两筋中间铺砂浆（配合比应符合设计要求），用抹子抹平，然后用刮杠根据两边冲筋标高刮平，在用木抹子找平并检查平整度。(5)铁抹子压第二遍、第三遍：当水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，注意不得漏压，并把死坑、死角、砂眼抹平；当抹子压不出抹纹时，即可找平、压实，宜在砂浆(细石砼)初凝前抹平、压实。砂浆的稠度应控制在7cm左右。(6)养护：找平层抹平压实后，常温时在24h后浇水养护，养护时间一般不小于7d，干燥后即可进行防水层施工。5.3防水层(1.5厚合成高分子防水涂膜)5.3.1作业条件(1)防水涂膜与胶结材料的质量、技术性能必须符合设计和施工验收规范的要求。JS-I型打底层涂料的重量配比为液料:粉料:水＝1:1.2:1；下层、中层和上层涂料的重量配比为液料:粉料:水＝1:1.2:0.2；JS-II型打底层配料为液料:粉料:水＝1:1.6:1；中层和上层配料为液料:粉料:水＝1:1.6:0.3。涂料应充分搅拌均匀，使之不含粉团。(2)材料进场后，应按规定抽样复验，合格后方可使用...
