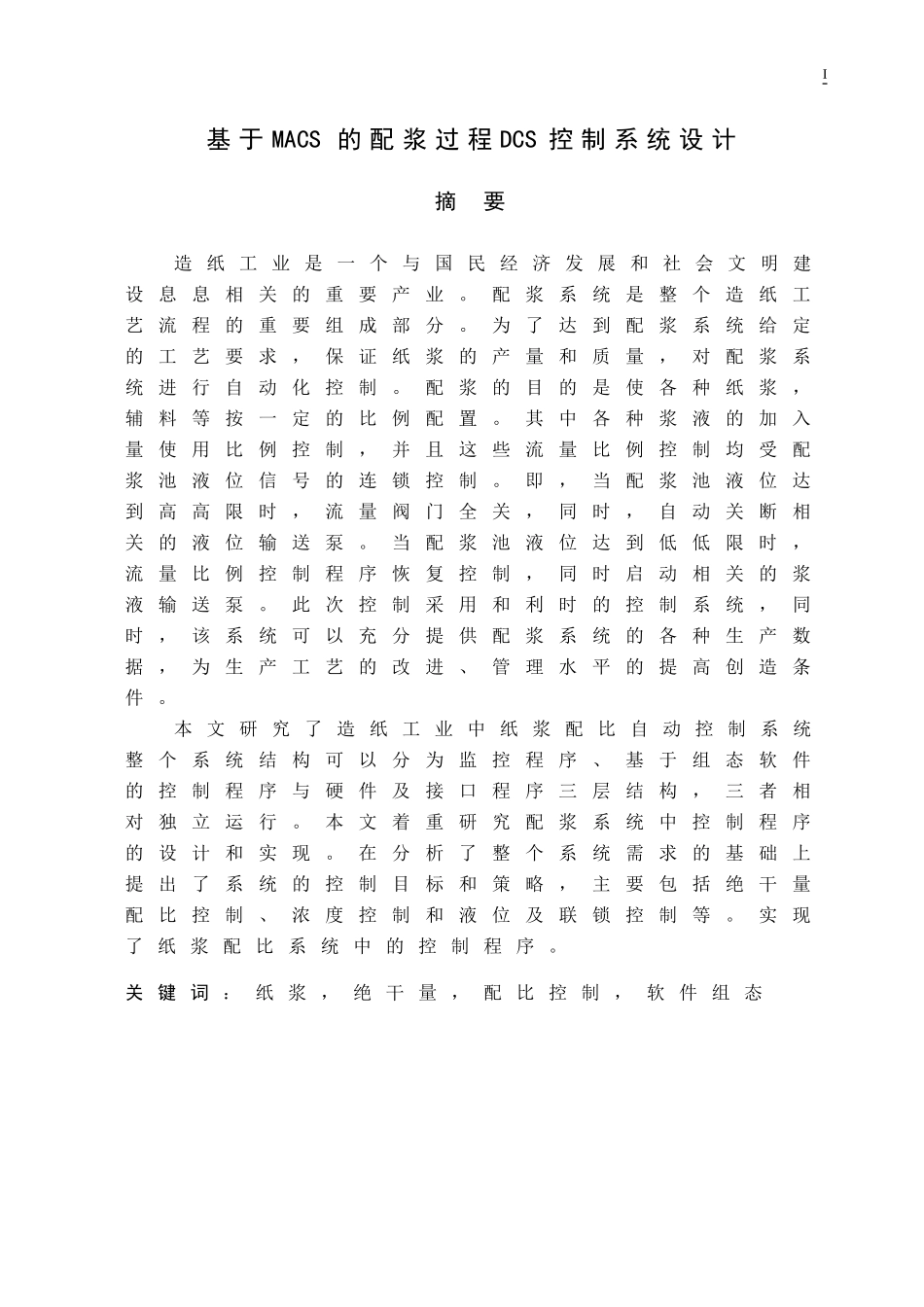

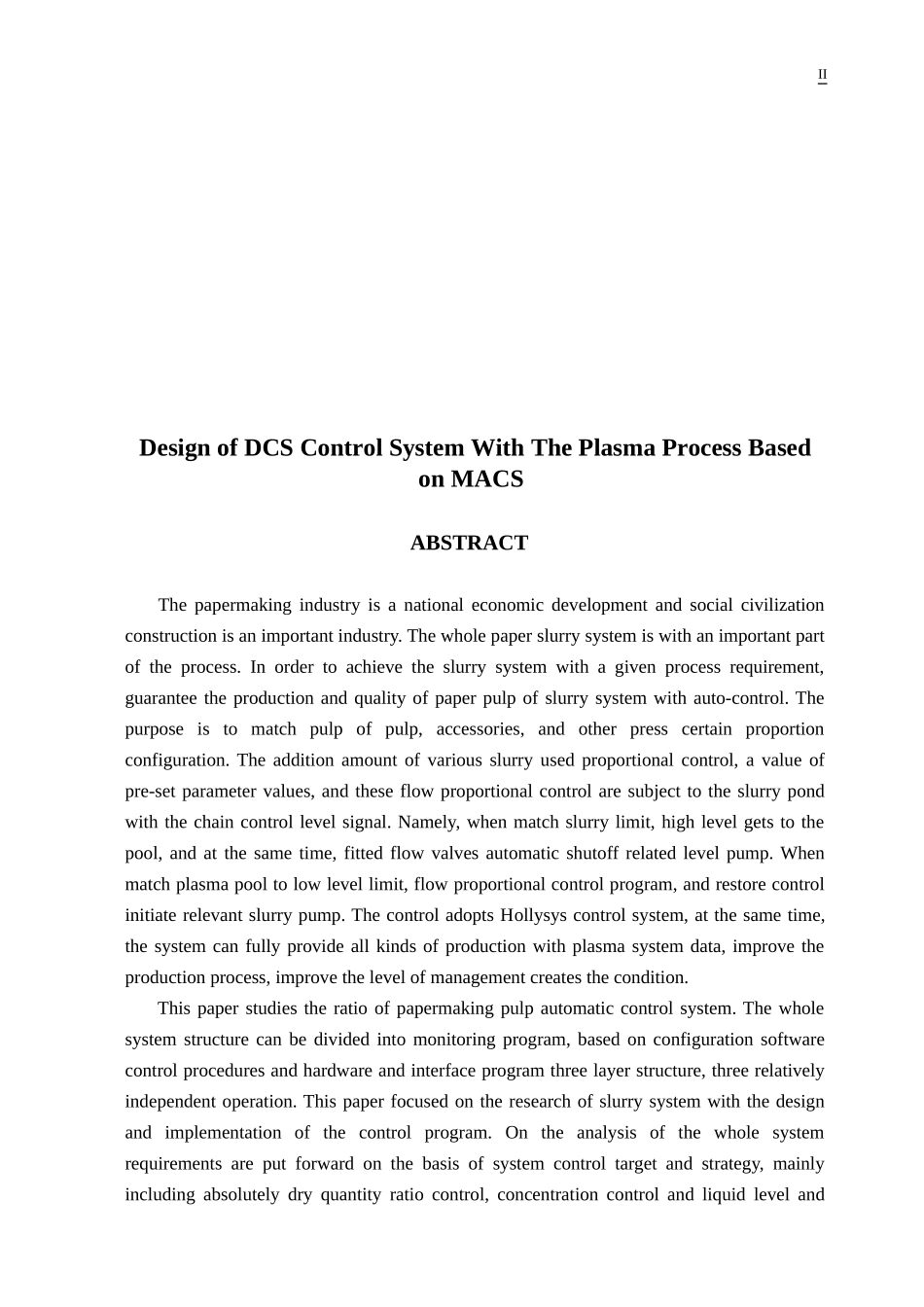

基于MACS的配浆过程DCS控制系统设计摘要造纸工业是一个与国民经济发展和社会文明建设息息相关的重要产业。配浆系统是整个造纸工艺流程的重要组成部分。为了达到配浆系统给定的工艺要求，保证纸浆的产量和质量，对配浆系统进行自动化控制。配浆的目的是使各种纸浆，辅料等按一定的比例配置。其中各种浆液的加入量使用比例控制，并且这些流量比例控制均受配浆池液位信号的连锁控制。即，当配浆池液位达到高高限时，流量阀门全关，同时，自动关断相关的液位输送泵。当配浆池液位达到低低限时，流量比例控制程序恢复控制，同时启动相关的浆液输送泵。此次控制采用和利时的控制系统，同时，该系统可以充分提供配浆系统的各种生产数据，为生产工艺的改进、管理水平的提高创造条件。本文研究了造纸工业中纸浆配比自动控制系统整个系统结构可以分为监控程序、基于组态软件的控制程序与硬件及接口程序三层结构，三者相对独立运行。本文着重研究配浆系统中控制程序的设计和实现。在分析了整个系统需求的基础上提出了系统的控制目标和策略，主要包括绝干量配比控制、浓度控制和液位及联锁控制等。实现了纸浆配比系统中的控制程序。关键词：纸浆，绝干量，配比控制，软件组态IDesignofDCSControlSystemWithThePlasmaProcessBasedonMACSABSTRACTThepapermakingindustryisanationaleconomicdevelopmentandsocialcivilizationconstructionisanimportantindustry.Thewholepaperslurrysystemiswithanimportantpartoftheprocess.Inordertoachievetheslurrysystemwithagivenprocessrequirement,guaranteetheproductionandqualityofpaperpulpofslurrysystemwithauto-control.Thepurposeistomatchpulpofpulp,accessories,andotherpresscertainproportionconfiguration.Theadditionamountofvariousslurryusedproportionalcontrol,avalueofpre-setparametervalues,andtheseflowproportionalcontrolaresubjecttotheslurrypondwiththechaincontrollevelsignal.Namely,whenmatchslurrylimit,highlevelgetstothepool,andatthesametime,fittedflowvalvesautomaticshutoffrelatedlevelpump.Whenmatchplasmapooltolowlevellimit,flowproportionalcontrolprogram,andrestorecontrolinitiaterelevantslurrypump.ThecontroladoptsHollysyscontrolsystem,atthesametime,thesystemcanfullyprovideallkindsofproductionwithplasmasystemdata,improvetheproductionprocess,improvethelevelofmanagementcreatesthecondition.Thispaperstudiestheratioofpapermakingpulpautomaticcontrolsystem.Thewholesystemstructurecanbedividedintomonitoringprogram,basedonconfigurationsoftwarecontrolproceduresandhardwareandinterfaceprogramthreelayerstructure,threerelativelyindependentoperation.Thispaperfocusedontheresearchofslurrysystemwiththedesignandimplementationofthecontrolprogram.Ontheanalysisofthewholesystemrequirementsareputforwardonthebasisofsystemcontroltargetandstrategy,mainlyincludingabsolutelydryquantityratiocontrol,concentrationcontrolandliquidlevelandIIinterlockscontrol,etc.Atthesametime,usingDLLtechnologytorealizethecontrolofthepulpratiosystemprogram.Keywords:paperpulp，drycomponent，ratio-control，softwareconfiguration目录摘要...............................................................IABSTRACT................................................................II1课题意义......................................................11.1和利时MACS控制系统特点..........................11.2设计任务.................................................71.3系统设计意义..........................................71.3.1设计意义...........................................71.3.2系统功能...........................................81.3.3自身锻炼...........................................92流程简介.........................................
