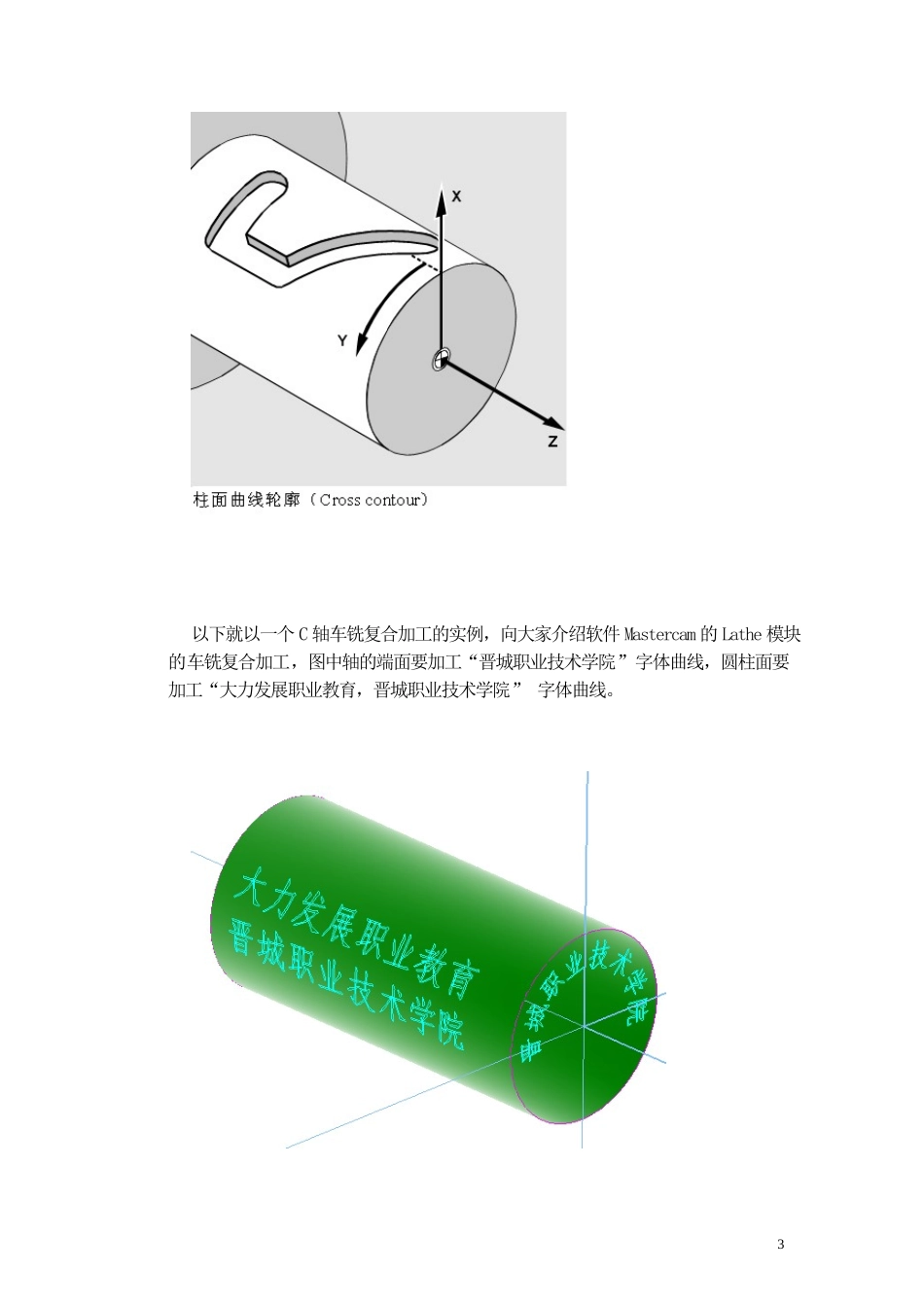

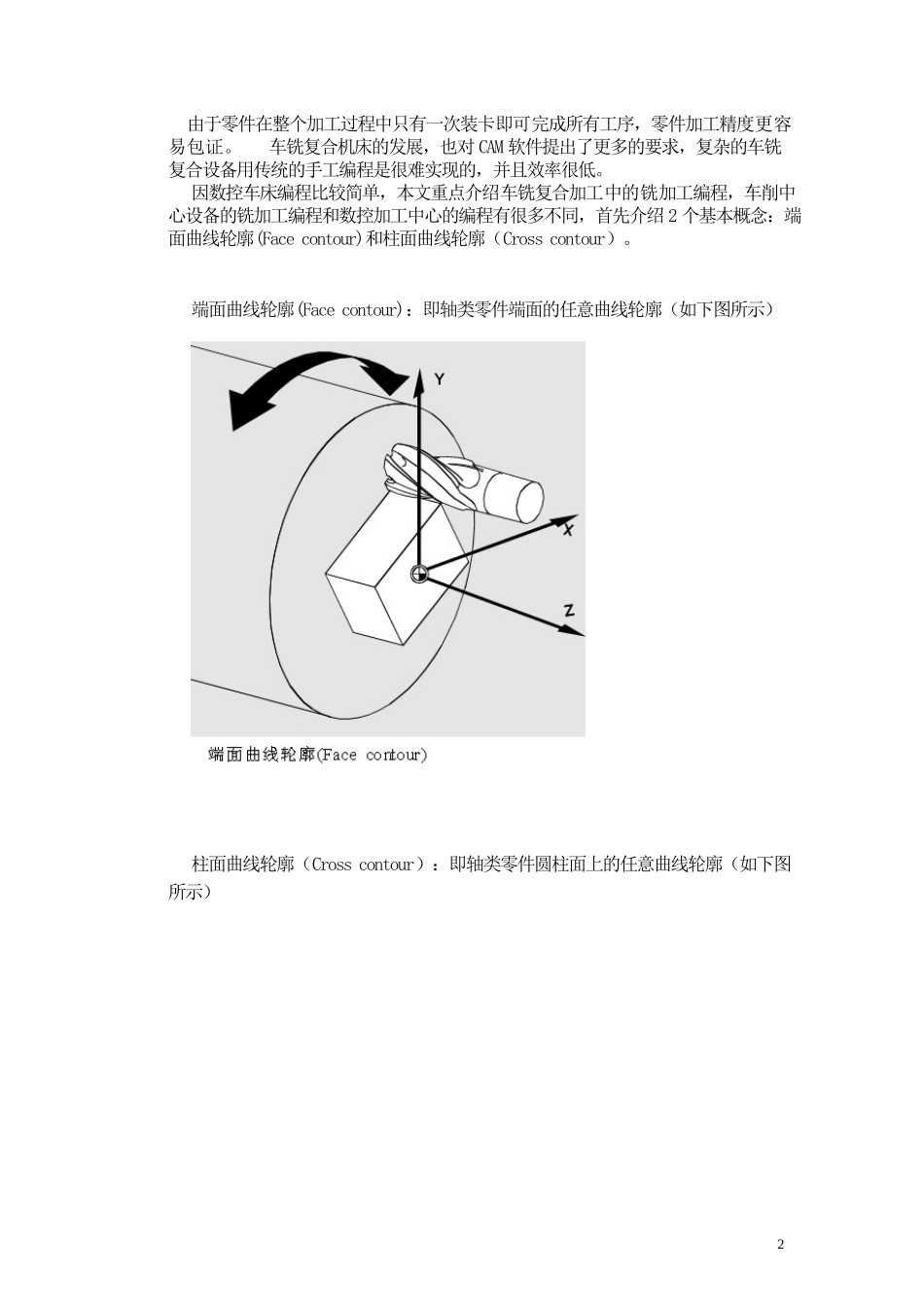

基于MasterCAM的车铣复合加工技术关键词：MasterCAM，车削中心一引言Mastercam是美国CNCSoftware公司开发的基于PC平台的CAD/CAM软件，硬件配置要求低，操作便捷，功能强大，具有从零件的造型，到刀路生成和后处理功能。是学习数控的首选软件。当今，加工零件趋向复杂，零件精度越来越高，数控加工轴数越来越多，手工编程已经不能满足现代加工的要求，采用CAM的软件编程，已成为现代数控加工提高编程效率和解决复杂零件加工的有效手段。Mastercam的Lathe模块，在刀具路径中不仅有各种车削加工，并集成有C轴轮廓和曲面加工，C轴加工，解决了很多手工无法编写和宏程序也解决不了的加工程序问题。二车铣复合加工的实例1关于车铣复合加工复合加工是加工方式发展的一个重要方向，最常见的是车铣复合加工，在理论上它可以节省很多的工艺准备时间和简化工艺流程，是提高产品质量和生产效率的有效手段。下图是一个车铣复合加工的范例零件，传统工艺是车加工完成后，再转到铣床进行铣加工，如果在车铣复合设备上完成这个零件的加工，无论从效率还是质量上都是最佳的选择。车削中心设备是在数控车床上基础上增加动力刀头，同时车床的主轴能转换成C轴，以便通过车床的XZ轴和C轴联动插补完成铣削加工，传统工艺由于车铣工序的重复装夹导致加工误差，车铣复合加工因为不需要转到铣床加工，这样大大缩短了生产过程，工件越复杂，它相对传统工序分散的生产方法的优势就越明显，1由于零件在整个加工过程中只有一次装卡即可完成所有工序，零件加工精度更容易包证。车铣复合机床的发展，也对CAM软件提出了更多的要求，复杂的车铣复合设备用传统的手工编程是很难实现的，并且效率很低。因数控车床编程比较简单，本文重点介绍车铣复合加工中的铣加工编程，车削中心设备的铣加工编程和数控加工中心的编程有很多不同，首先介绍2个基本概念：端面曲线轮廓(Facecontour)和柱面曲线轮廓（Crosscontour）。端面曲线轮廓(Facecontour)：即轴类零件端面的任意曲线轮廓（如下图所示）柱面曲线轮廓（Crosscontour）：即轴类零件圆柱面上的任意曲线轮廓（如下图所示）2以下就以一个C轴车铣复合加工的实例，向大家介绍软件Mastercam的Lathe模块的车铣复合加工，图中轴的端面要加工“晋城职业技术学院”字体曲线，圆柱面要加工“大力发展职业教育，晋城职业技术学院”字体曲线。32先介绍如何加工端面的“晋城职业技术学院”字体曲线。首先构图平面（Cplane）和刀具平面（Tplane）要选择Side，进入Side构图平面，画出环状“晋城职业技术学院”字体曲线，注意0度线的位置，加工的零件尺寸有角度位置要求的时，要特别注意C0的位置。然后点击Toolpaths—Nextmenu—C-axis—点击Facectr菜单，4上图是进入柱面曲线轮廓（Crossctr）和端面曲线轮廓(Facectr)加工菜单的点击顺序。选择要加工的“晋城职业技术学院”字体曲线后，进入端面曲线轮廓(Facectr)的加工参数设置界面,注意Rotaryaxis要选择Caxis,因为带C轴的车削中心设备最为普及。产生的刀具路径如下图所示。53以下介绍如何加工圆柱面的字体曲线。点击Toolpaths—Nextmenu—C-axis—点击Crossctr菜单，选取要加工的“大力发展职业教育，晋城职业技术学院”字体曲线，进入圆柱面曲线轮廓(Crossctr)的加工参数设置界面,注意Rotaryaxis要选择Caxis,产生的刀具路径如下图所示。三结束语通过以上实例，简单介绍了车铣复合加工中的铣加工编程的具体过程，通过实例可以看到该编程是非常易学易用的，它在回转类零件内外面的铣加工场合有广泛的应用前景。6
