墙面石材干挂(背栓式)施工工艺VIP专享VIP免费

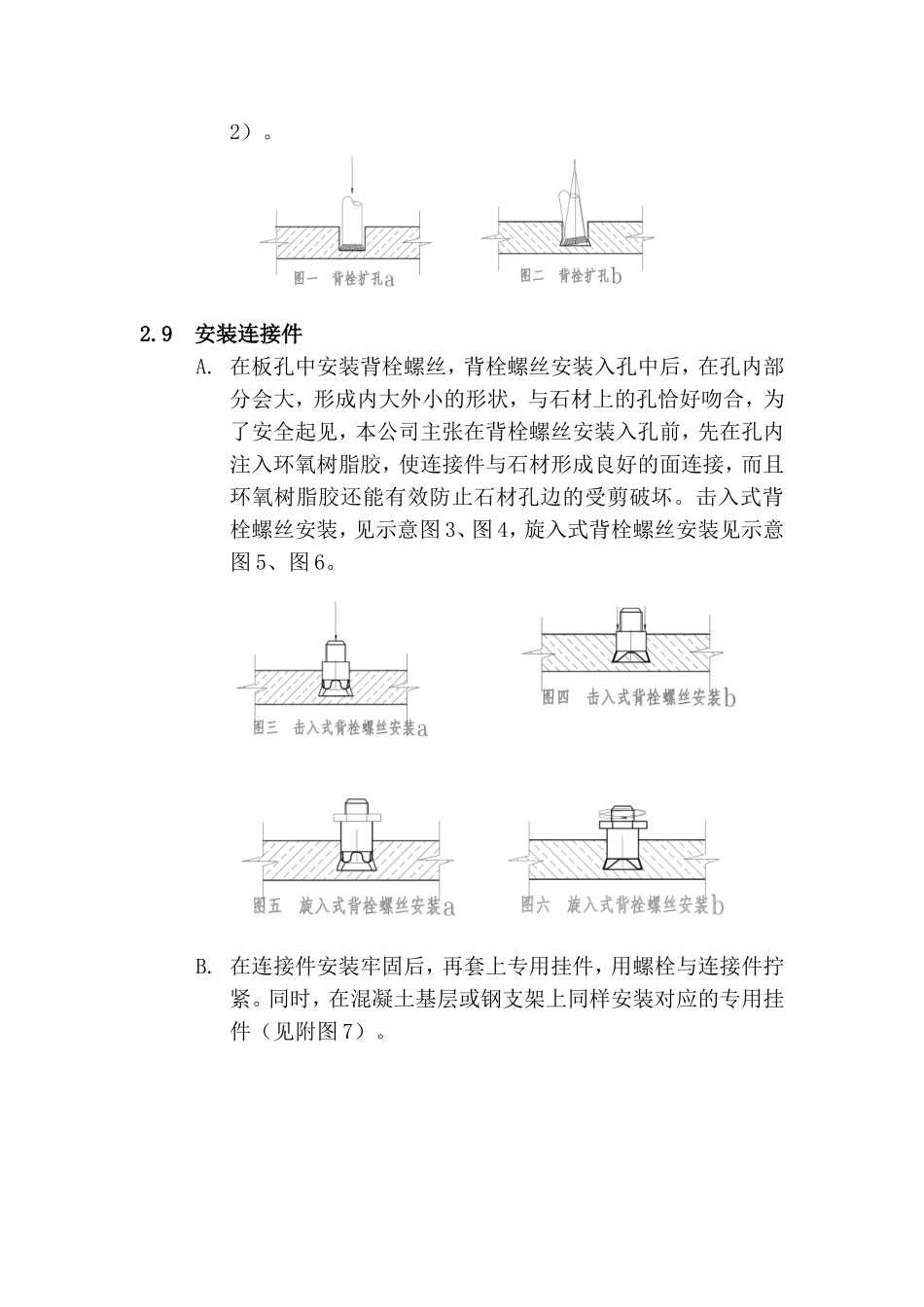

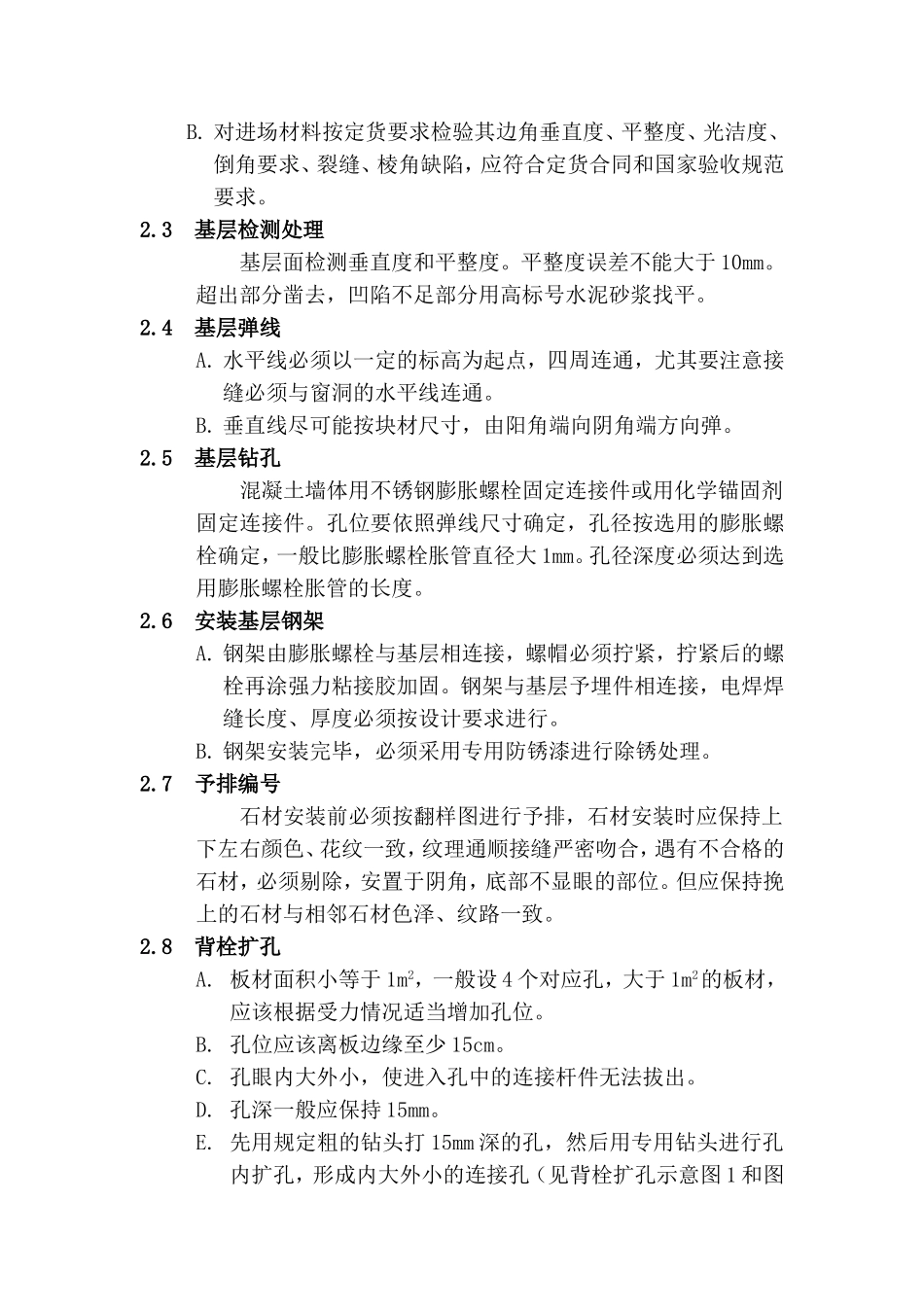

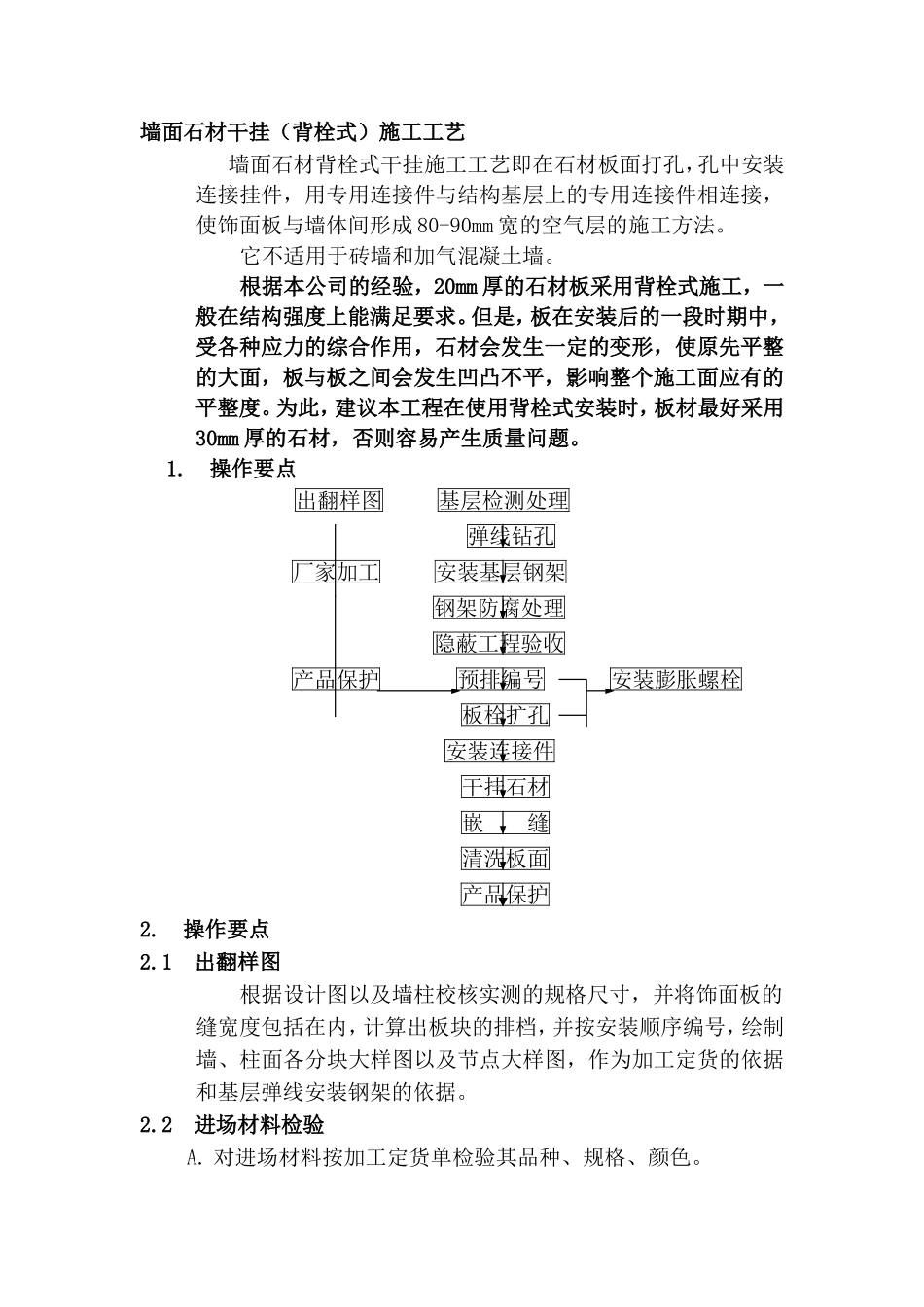

墙面石材干挂（背栓式）施工工艺墙面石材背栓式干挂施工工艺即在石材板面打孔，孔中安装连接挂件，用专用连接件与结构基层上的专用连接件相连接，使饰面板与墙体间形成80-90mm宽的空气层的施工方法。它不适用于砖墙和加气混凝土墙。根据本公司的经验，20mm厚的石材板采用背栓式施工，一般在结构强度上能满足要求。但是，板在安装后的一段时期中，受各种应力的综合作用，石材会发生一定的变形，使原先平整的大面，板与板之间会发生凹凸不平，影响整个施工面应有的平整度。为此，建议本工程在使用背栓式安装时，板材最好采用30mm厚的石材，否则容易产生质量问题。1.操作要点出翻样图基层检测处理弹线钻孔厂家加工安装基层钢架钢架防腐处理隐蔽工程验收产品保护预排编号安装膨胀螺栓板栓扩孔安装连接件干挂石材嵌缝清洗板面产品保护2.操作要点2.1出翻样图根据设计图以及墙柱校核实测的规格尺寸，并将饰面板的缝宽度包括在内，计算出板块的排档，并按安装顺序编号，绘制墙、柱面各分块大样图以及节点大样图，作为加工定货的依据和基层弹线安装钢架的依据。2.2进场材料检验A.对进场材料按加工定货单检验其品种、规格、颜色。B.对进场材料按定货要求检验其边角垂直度、平整度、光洁度、倒角要求、裂缝、棱角缺陷，应符合定货合同和国家验收规范要求。2.3基层检测处理基层面检测垂直度和平整度。平整度误差不能大于10mm。超出部分凿去，凹陷不足部分用高标号水泥砂浆找平。2.4基层弹线A.水平线必须以一定的标高为起点，四周连通，尤其要注意接缝必须与窗洞的水平线连通。B.垂直线尽可能按块材尺寸，由阳角端向阴角端方向弹。2.5基层钻孔混凝土墙体用不锈钢膨胀螺栓固定连接件或用化学锚固剂固定连接件。孔位要依照弹线尺寸确定，孔径按选用的膨胀螺栓确定，一般比膨胀螺栓胀管直径大1mm。孔径深度必须达到选用膨胀螺栓胀管的长度。2.6安装基层钢架A.钢架由膨胀螺栓与基层相连接，螺帽必须拧紧，拧紧后的螺栓再涂强力粘接胶加固。钢架与基层予埋件相连接，电焊焊缝长度、厚度必须按设计要求进行。B.钢架安装完毕，必须采用专用防锈漆进行除锈处理。2.7予排编号石材安装前必须按翻样图进行予排，石材安装时应保持上下左右颜色、花纹一致，纹理通顺接缝严密吻合，遇有不合格的石材，必须剔除，安置于阴角，底部不显眼的部位。但应保持挽上的石材与相邻石材色泽、纹路一致。2.8背栓扩孔A.板材面积小等于1m2，一般设4个对应孔，大于1m2的板材，应该根据受力情况适当增加孔位。B.孔位应该离板边缘至少15cm。C.孔眼内大外小，使进入孔中的连接杆件无法拔出。D.孔深一般应保持15mm。E.先用规定粗的钻头打15mm深的孔，然后用专用钻头进行孔内扩孔，形成内大外小的连接孔（见背栓扩孔示意图1和图2）。2.9安装连接件A.在板孔中安装背栓螺丝，背栓螺丝安装入孔中后，在孔内部分会大，形成内大外小的形状，与石材上的孔恰好吻合，为了安全起见，本公司主张在背栓螺丝安装入孔前，先在孔内注入环氧树脂胶，使连接件与石材形成良好的面连接，而且环氧树脂胶还能有效防止石材孔边的受剪破坏。击入式背栓螺丝安装，见示意图3、图4，旋入式背栓螺丝安装见示意图5、图6。B.在连接件安装牢固后，再套上专用挂件，用螺栓与连接件拧紧。同时，在混凝土基层或钢支架上同样安装对应的专用挂件（见附图7）。2.10挂板A.为了保证离缝的准确性，安装时在每条缝中安放二片厚度与缝宽要求相一致的塑料片（待打硅胶时取出）。B.专用挂件对接完毕，石材边线排列均顺直之后，拧紧限位螺丝，使石材保持最佳的位置。C.每安装完一块板必须检查它的水平和垂直度。2.11嵌缝A.嵌缝前基层面必须清理干净，基层面要干燥，以便确保嵌缝胶与基层良好的粘结。B.泡沫条直径要大于缝宽4mm，确保泡沫条顶紧板材二边，不留缝隙。泡沫条要深入板面10mm。C.嵌缝胶要均匀地挤打，一要保证嵌缝胶与基板边粘结牢固，二要使外表呈凹形半圆状态，平整光滑美观。2.12清洗板面A.施工时尽可能不要造成污染，减少清洗工作量，有效保护板材光泽。B.一般的色污可用草酸，双氧水刷洗，严重的色污可用双氧水与漂白粉掺在一起搅成面糊状涂于斑痕处，2-3天后...
