墙模板(支撑不等间距)计算书VIP免费

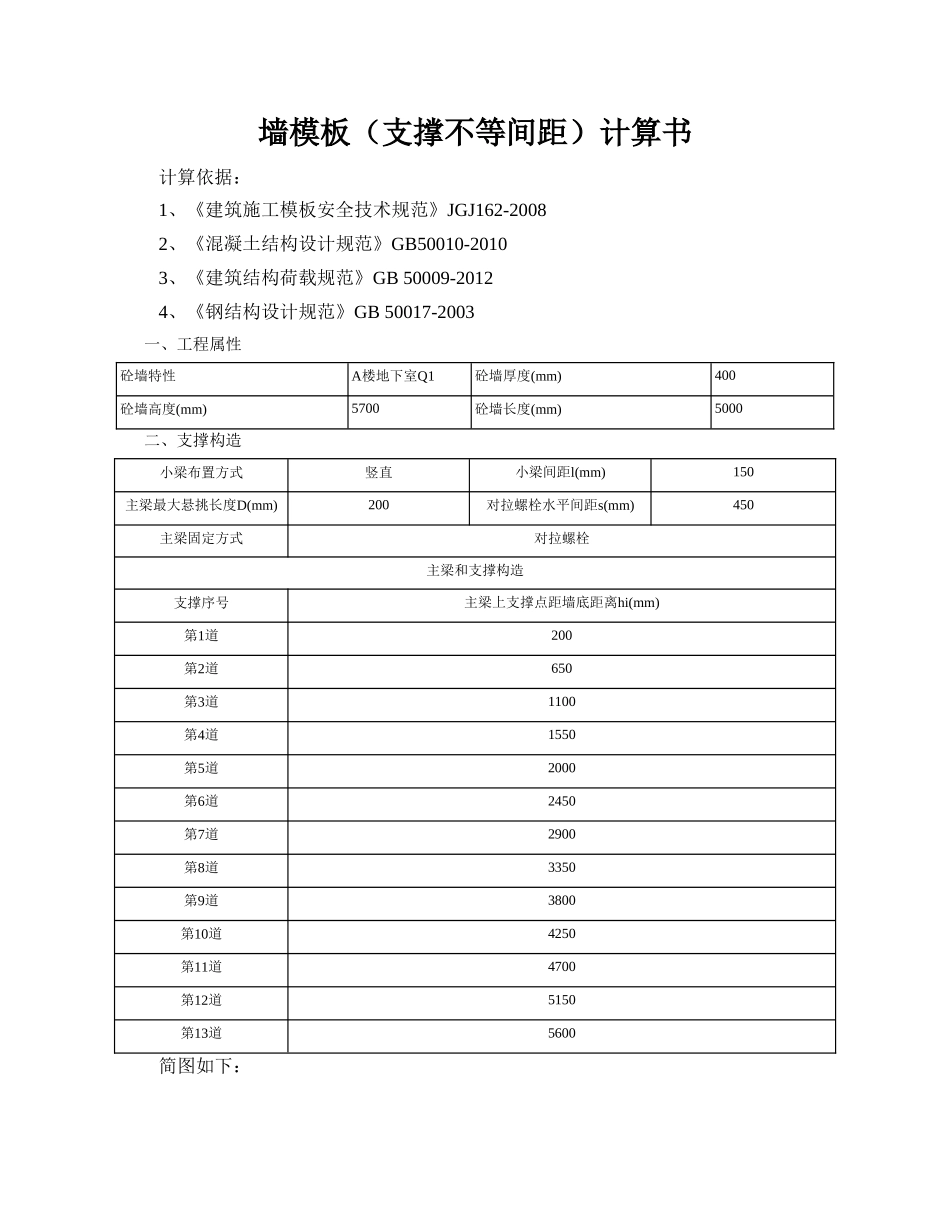

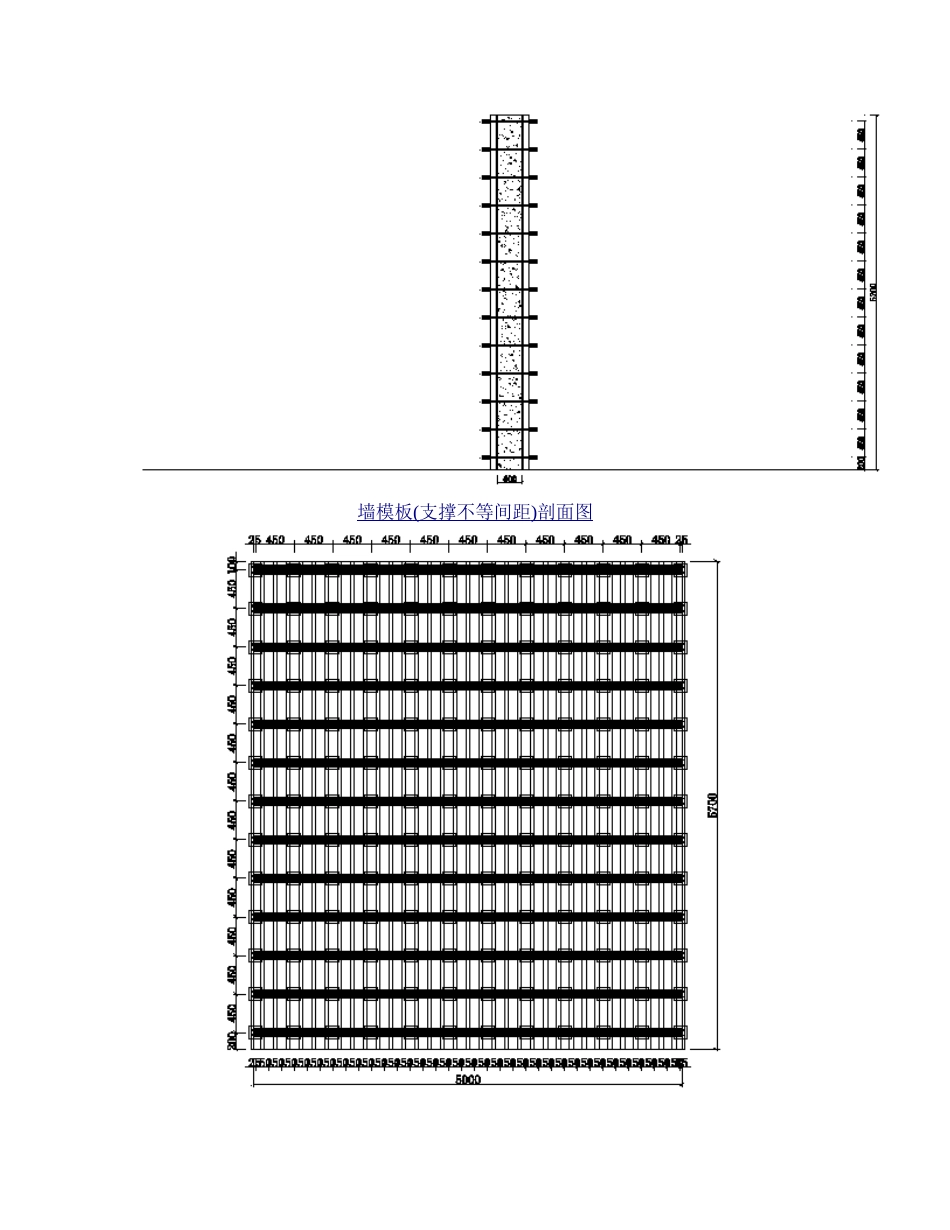

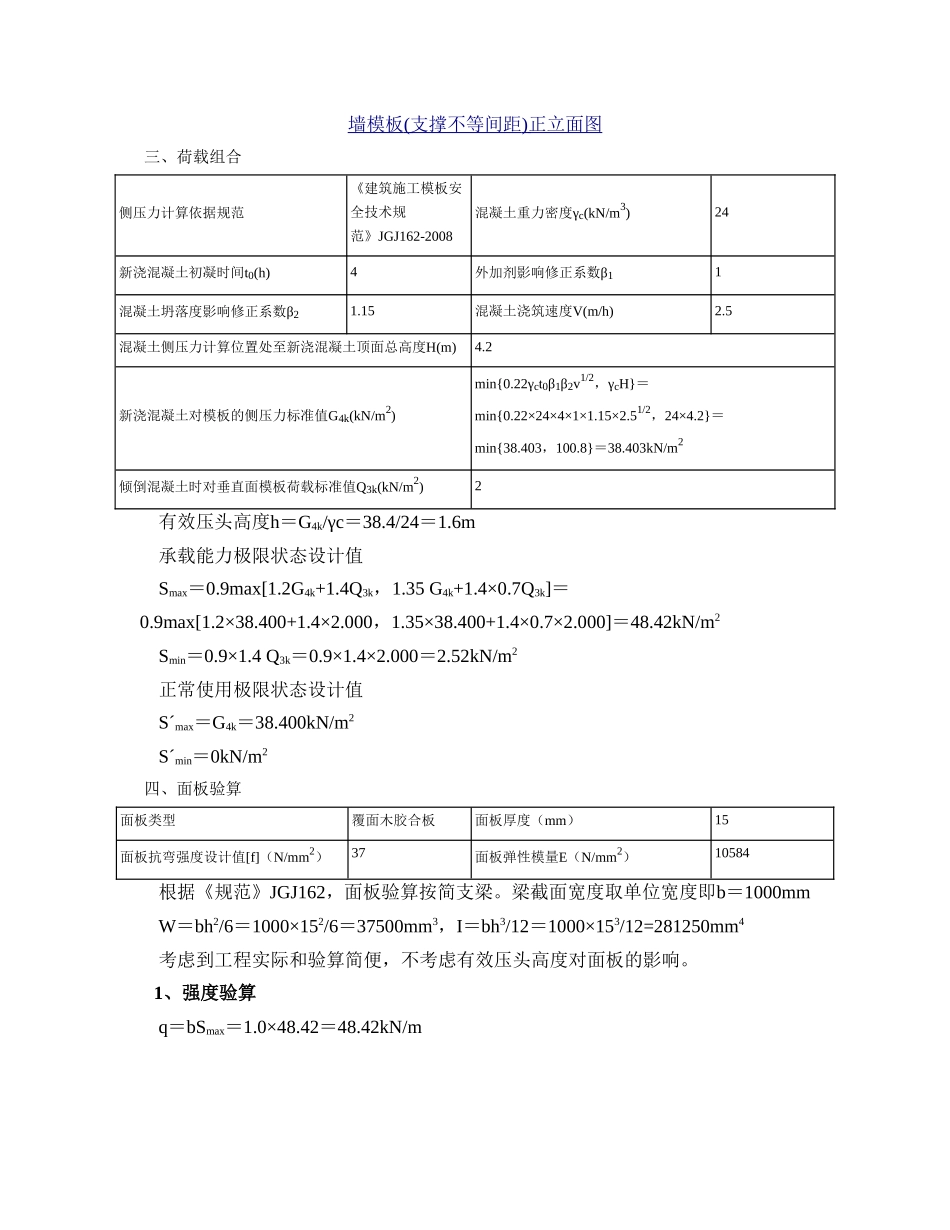

墙模板（支撑不等间距）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、工程属性砼墙特性A楼地下室Q1砼墙厚度(mm)400砼墙高度(mm)5700砼墙长度(mm)5000二、支撑构造小梁布置方式竖直小梁间距l(mm)150主梁最大悬挑长度D(mm)200对拉螺栓水平间距s(mm)450主梁固定方式对拉螺栓主梁和支撑构造支撑序号主梁上支撑点距墙底距离hi(mm)第1道200第2道650第3道1100第4道1550第5道2000第6道2450第7道2900第8道3350第9道3800第10道4250第11道4700第12道5150第13道5600简图如下：墙模板(支撑不等间距)剖面图墙模板(支撑不等间距)正立面图三、荷载组合侧压力计算依据规范《建筑施工模板安全技术规范》JGJ162-2008混凝土重力密度γc(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数β11混凝土坍落度影响修正系数β21.15混凝土浇筑速度V(m/h)2.5混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)4.2新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15×2.51/2，24×4.2}＝min{38.403，100.8}＝38.403kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2有效压头高度h＝G4k/γc＝38.4/24＝1.6m承载能力极限状态设计值Smax＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×38.400+1.4×2.000，1.35×38.400+1.4×0.7×2.000]＝48.42kN/m2Smin＝0.9×1.4Q3k＝0.9×1.4×2.000＝2.52kN/m2正常使用极限状态设计值Sˊmax＝G4k＝38.400kN/m2Sˊmin＝0kN/m2四、面板验算面板类型覆面木胶合板面板厚度（mm）15面板抗弯强度设计值[f]（N/mm2）37面板弹性模量E（N/mm2）10584根据《规范》JGJ162，面板验算按简支梁。梁截面宽度取单位宽度即b＝1000mmW＝bh2/6＝1000×152/6＝37500mm3，I＝bh3/12＝1000×153/12=281250mm4考虑到工程实际和验算简便，不考虑有效压头高度对面板的影响。1、强度验算q＝bSmax＝1.0×48.42＝48.42kN/m验算简图Mmax＝ql2/8=48.42×0.1502/8=0.14kN·mσ＝Mmax/W＝0.14×106/37500=3.63N/mm2≤[f]=37N/mm2满足要求！2、挠度验算qˊ＝bSˊmax＝1.0×38.40＝38.40kN/m验算简图挠度验算,νmax＝5qˊl4/(384EI)=5×38.40×1504/(384×10584×281250)=0.09mm≤[ν]=l/250=150/250=0.60mm满足要求！五、小梁验算小梁类型矩形木楞小梁材料规格40×80小梁抗弯强度设计值[f]（N/mm2）14.85小梁弹性模量E（N/mm2）9350小梁截面抵抗矩W（cm3）42.67小梁截面惯性矩I（cm4）170.67小梁合并根数n1小梁受力不均匀系数η11、强度验算q＝ηlSmax＝1.000×0.150×48.420＝7.26kN/mqmin＝ηlSmin＝1.000×0.150×2.520＝0.38kN/m验算简图弯矩图Mmax＝0.15kN·mσ＝Mmax/W＝0.15×106/42670=3.40N/mm2≤[f]=14.85N/mm2满足要求！2、挠度验算qˊmax＝ηlSˊmax＝1.000×0.150×38.40＝5.76kN/mqˊmin＝ηlSˊmin＝1.000×0.150×0＝0kN/m验算简图变形图νmax＝0.10mm≤[ν]=l/250=450/250=1.8mm满足要求！3、支座反力计算承载能力极限状态剪力图R1=3.15/η=3.15/1.000=3.15kNR2=3.19/η=3.19/1.000=3.19kNR3=3.29/η=3.29/1.000=3.29kNR4=3.26/η=3.26/1.000=3.26kNR5=3.27/η=3.27/1.000=3.27kNR6=3.27/η=3.27/1.000=3.27kNR7=3.27/η=3.27/1.000=3.27kNR8=3.26/η=3.26/1.000=3.26kNR9=3.30/η=3.30/1.000=3.30kNR10=3.04/η=3.04/1.000=3.04kNR11=2.09/η=2.09/1.000=2.09kNR12=1.28/η=1.28/1.000=1.28kNR13=0.28/η=0.28/1.000=0.28kN正常使用极限状态剪力图Rˊ1=2.50/η=2.50/1.000=2.50kNRˊ2=2.53/η=2.53/1.000=2.53kNRˊ3=2.61/η=2.61/1.000=2.61kNRˊ4=2.59/η=2.59/1.000=2.59kNRˊ5=2.59/η=2.59/1.000=2.59kNRˊ6=2.59/η=2.59/1.000=2.59kNRˊ7=2.59/η=2.59/1.000=2.59kNRˊ8=2.58/η=2.58/1.000=2.58kNRˊ9=2.62/η=2.62/1.000=2.62kNRˊ10=2.40/η=2.40/1.000=2.40kNRˊ11=1.61/η=1.61/1.000=1.61kNRˊ12=0.91/η=0.91/1.000=0.91kNRˊ13=0.14/η=0.14/1.000=0.14kN4、抗剪验算Vmax＝...
