墙体加固施工方案VIP免费

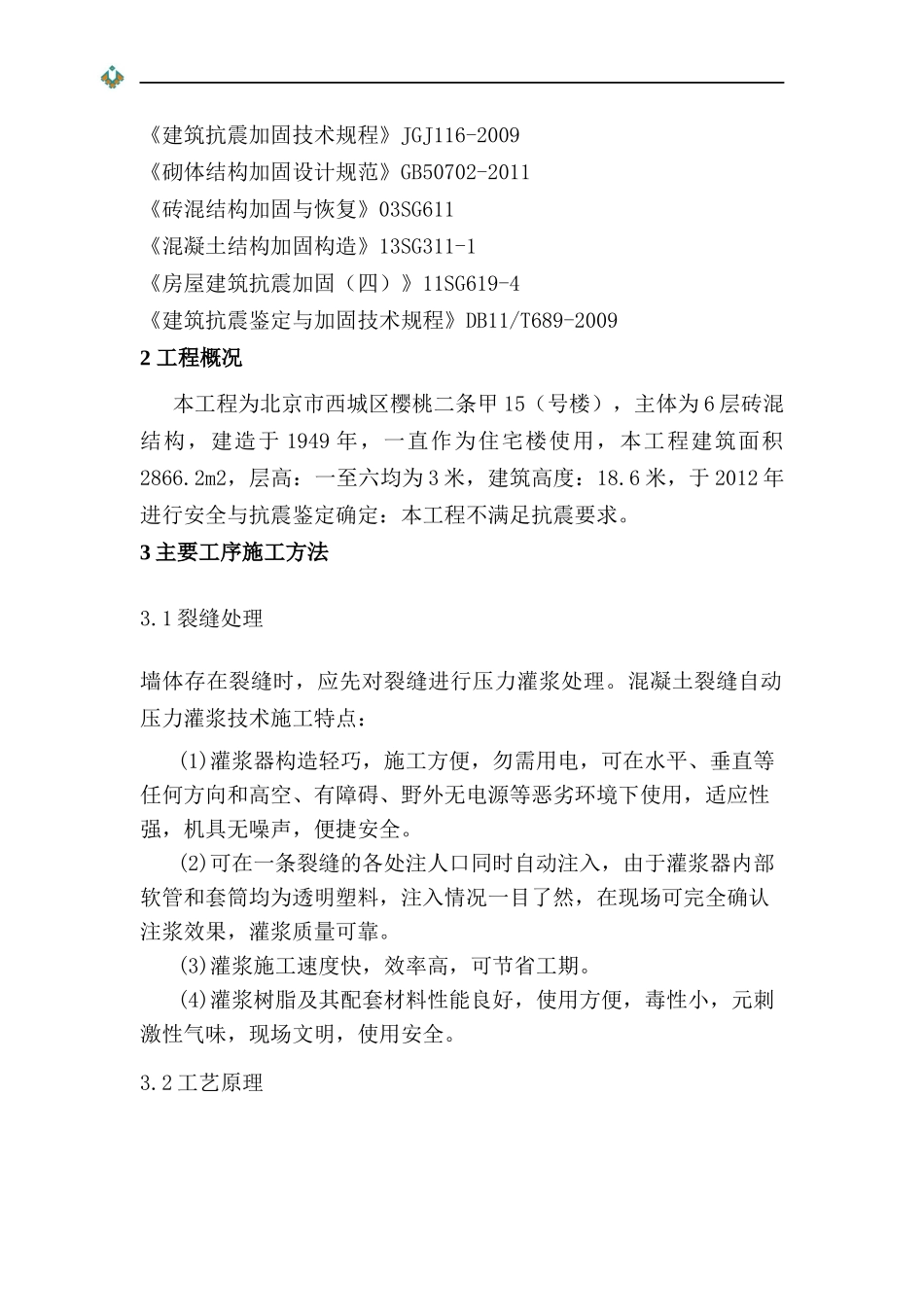

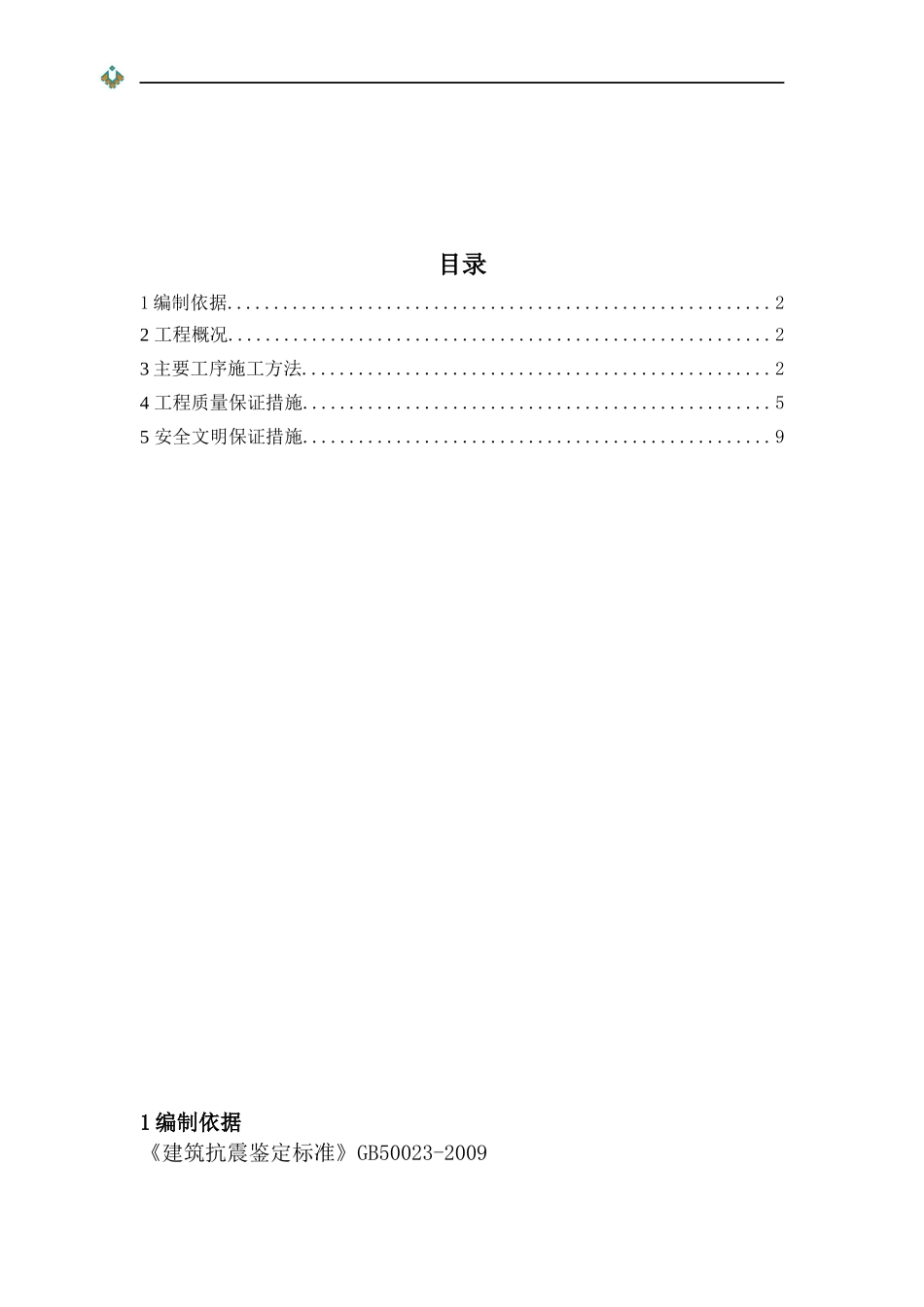

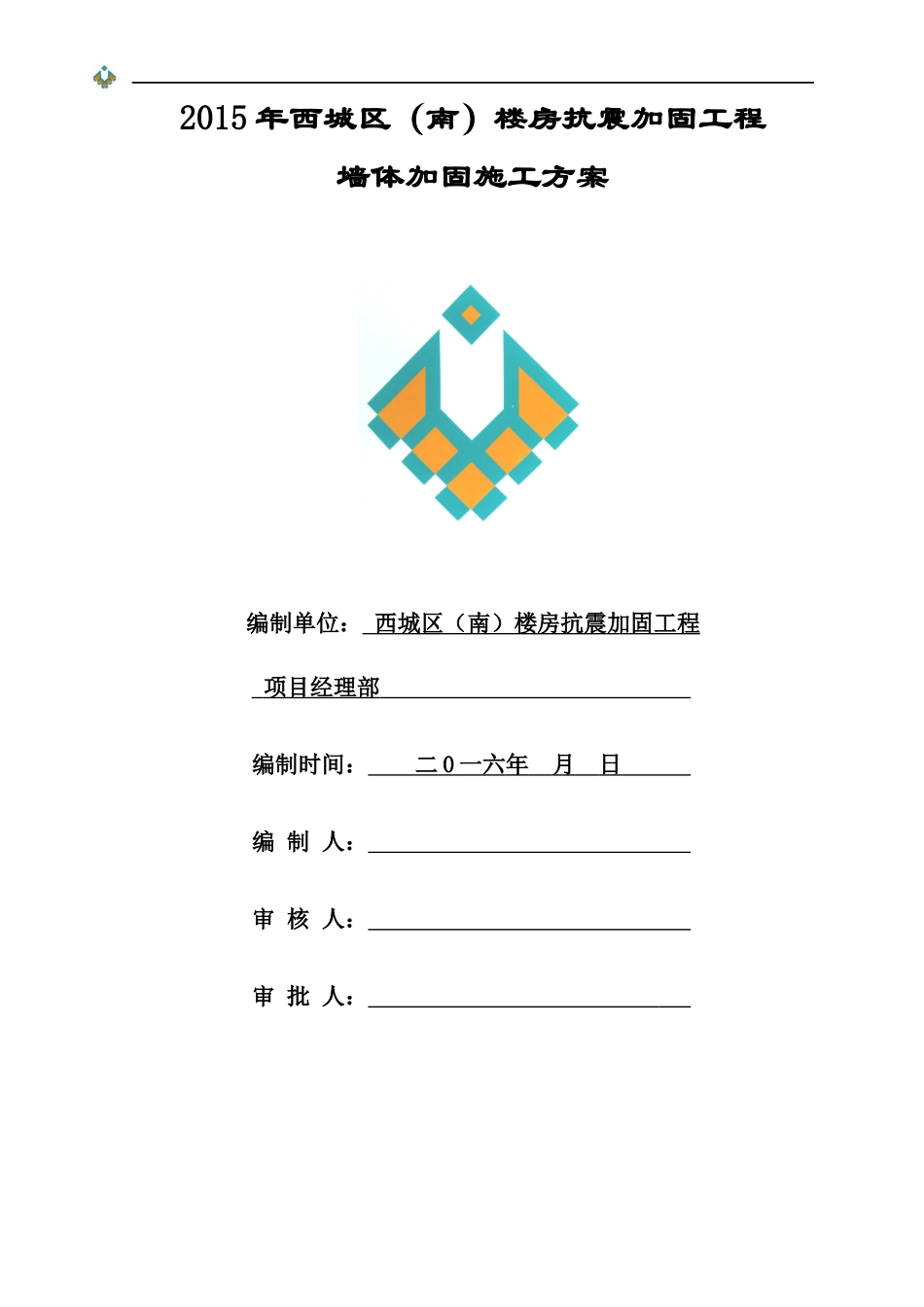

2015年西城区（南）楼房抗震加固工程墙体加固施工方案编制单位：西城区（南）楼房抗震加固工程项目经理部编制时间：二0一六年月日编制人：审核人：审批人：目录1编制依据..........................................................22工程概况..........................................................23主要工序施工方法..................................................24工程质量保证措施..................................................55安全文明保证措施..................................................91编制依据《建筑抗震鉴定标准》GB50023-2009《建筑抗震加固技术规程》JGJ116-2009《砌体结构加固设计规范》GB50702-2011《砖混结构加固与恢复》03SG611《混凝土结构加固构造》13SG311-1《房屋建筑抗震加固（四）》11SG619-4《建筑抗震鉴定与加固技术规程》DB11/T689-20092工程概况本工程为北京市西城区樱桃二条甲15（号楼），主体为6层砖混结构，建造于1949年，一直作为住宅楼使用，本工程建筑面积2866.2m2，层高：一至六均为3米，建筑高度：18.6米，于2012年进行安全与抗震鉴定确定：本工程不满足抗震要求。3主要工序施工方法3.1裂缝处理墙体存在裂缝时，应先对裂缝进行压力灌浆处理。混凝土裂缝自动压力灌浆技术施工特点：(1)灌浆器构造轻巧，施工方便，勿需用电，可在水平、垂直等任何方向和高空、有障碍、野外无电源等恶劣环境下使用，适应性强，机具无噪声，便捷安全。(2)可在一条裂缝的各处注人口同时自动注入，由于灌浆器内部软管和套筒均为透明塑料，注入情况一目了然，在现场可完全确认注浆效果，灌浆质量可靠。(3)灌浆施工速度快，效率高，可节省工期。(4)灌浆树脂及其配套材料性能良好，使用方便，毒性小，元刺激性气味，现场文明，使用安全。3.2工艺原理利用低压注入原理，依靠自动压力灌浆器的弹簧压力和毛细管原理，将配套的灌浆树脂自动注入混凝土微细裂缝或空鼓孔洞部位中，使之充填完全并粘接牢固，从而达到恢复混凝土整体工作能力和提高耐久性等目的。AB系列灌浆树脂类别与特点：表一-01型号树脂类型外观粘度可灌裂缝宽度特点、适用性AB-1溶剂型浅黄透明液60～1000.05～0.5低粘度，高强，干燥环境用AB-2溶剂型浅棕红液300～4000.3～1.0粘度大于AB-1，干湿环境用AB-3溶剂型棕红粘液1500～3000＞1.0粘度较大，强度高，可用于干燥或略湿环境AB-4溶剂型柔性浅褐色液280～500＞0.3高柔韧性，低收缩AB-5溶剂型浅黄或褐色可调＞0.1用于潮湿有水场合，可快速堵截漏AB-10溶剂型浅黄乳液≥1500＞1.5用于空鼓，大缝修理将AB系列灌浆树脂的甲乙组分按比例称量，配合比见下表，混合均匀后倒入灌浆器的软管中，应随配随用，每次不宜超过500g。AB系列灌浆树脂施工配合比：型号AB-1AB-2AB-3AB-4AB-5AB-10甲﹕乙甲﹕乙甲﹕乙甲﹕乙甲﹕乙甲﹕乙配比4﹕14﹕14﹕110﹕7﹕13～6﹕11﹕3灌浆器软管中浆液已基本进入裂缝，可随时更换灌浆器，补充注入，直至裂缝充满。当注浆量已超过理论值，进胶速度明显减慢至几乎不再进胶，且出胶口有浆液流出，说明裂缝已基本充满，这时先用堵头将出胶口堵严，灌浆器继续保持注浆状态以免浆液倒流。裂缝修补实际需要树脂量约为理论量的1～5倍，异常情况应查明原因后处理。树脂注入理论量的确定，可根据裂缝宽度。深度。长度计算：W=a×b×c×d式中W——理论注入量（g）；a——注入孔间距（cm）；b——裂缝宽度（cm）；c——裂缝深度（cm）d——树脂比重（g／cm3）。注浆完毕，树脂凝固后可拆除灌浆器。3.3喷射混凝土施工工艺工艺流程：基层表面处理→钢筋网绑扎固定→喷射细石混凝土先剔除墙面旧抹灰层，（或面漆），用钢丝刷除灰粉，用清水清除干净，再喷素水泥浆一道。钢筋网片采用绑扎固定，钢筋网片与墙体连接固定，连接采用拉结钢筋。拉结钢筋植入墙内（植入时，采用植筋胶），钢筋网片宜在墙面喷一层混凝土后铺设。细石混凝土面层采用喷射法工艺施工，喷射作业应分段分片依次进行，喷射顺序应自下而上。分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝一小时后，再进行喷射时，应先用风水清洗喷层表面。在...
