墙体拉结筋、构造柱技术交底VIP免费

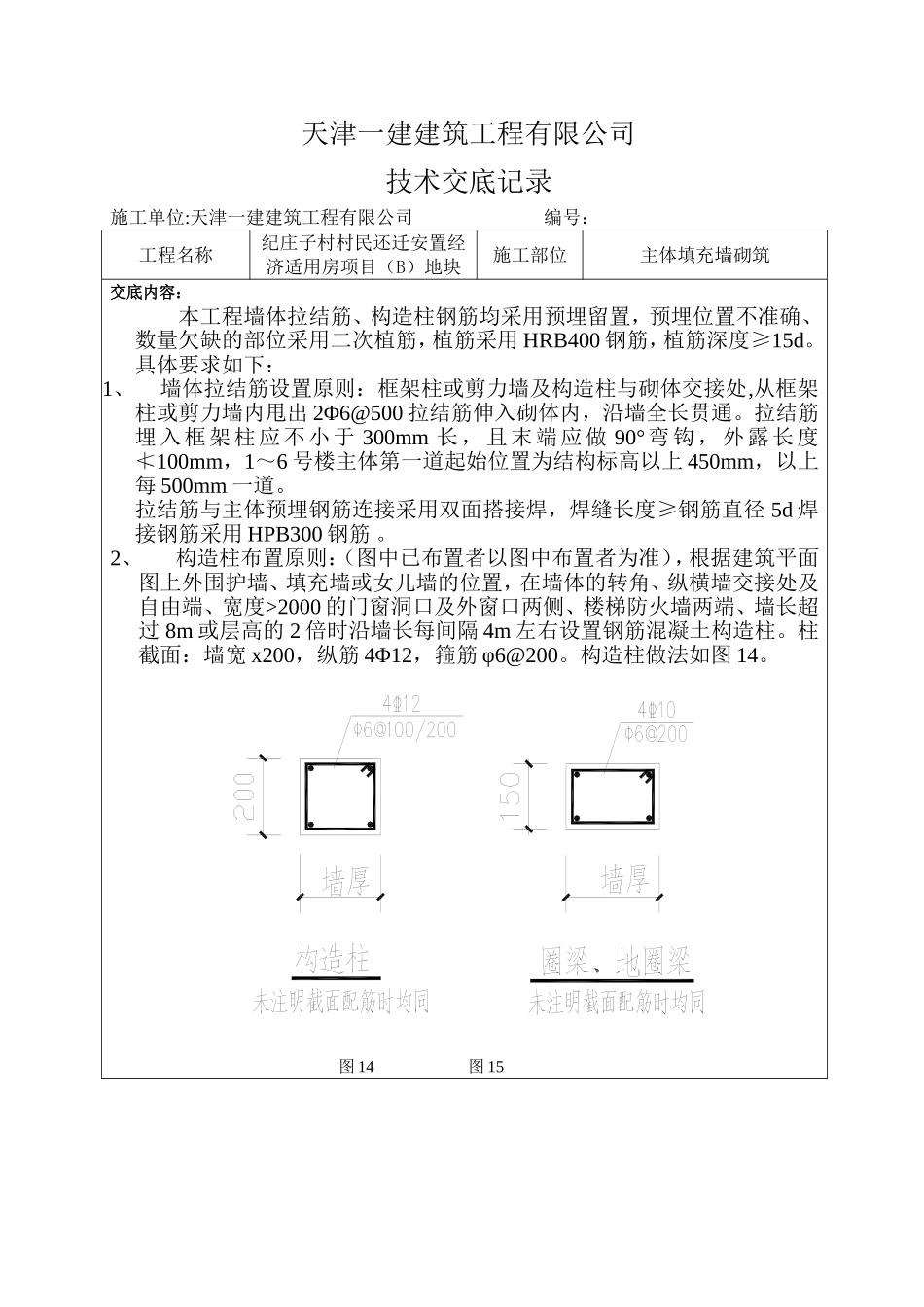

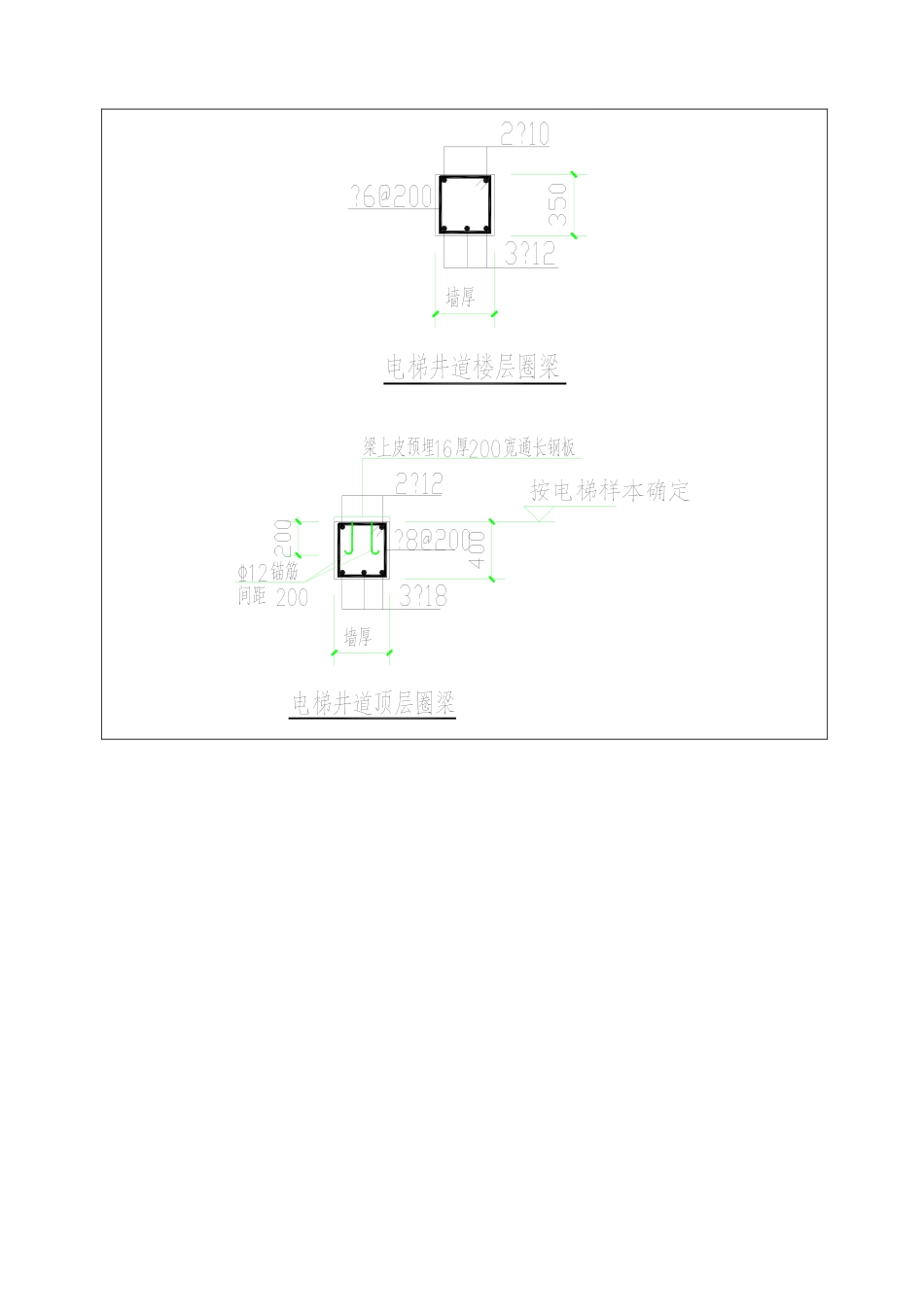

天津一建建筑工程有限公司技术交底记录施工单位:天津一建建筑工程有限公司编号：工程名称纪庄子村村民还迁安置经济适用房项目（B）地块施工部位主体填充墙砌筑交底内容：本工程墙体拉结筋、构造柱钢筋均采用预埋留置，预埋位置不准确、数量欠缺的部位采用二次植筋，植筋采用HRB400钢筋，植筋深度≥15d。具体要求如下：1、墙体拉结筋设置原则：框架柱或剪力墙及构造柱与砌体交接处,从框架柱或剪力墙内甩出2Φ6@500拉结筋伸入砌体内，沿墙全长贯通。拉结筋埋入框架柱应不小于300mm长，且末端应做90°弯钩，外露长度≮100mm，1～6号楼主体第一道起始位置为结构标高以上450mm，以上每500mm一道。拉结筋与主体预埋钢筋连接采用双面搭接焊，焊缝长度≥钢筋直径5d焊接钢筋采用HPB300钢筋。2、构造柱布置原则：（图中已布置者以图中布置者为准），根据建筑平面图上外围护墙、填充墙或女儿墙的位置，在墙体的转角、纵横墙交接处及自由端、宽度>2000的门窗洞口及外窗口两侧、楼梯防火墙两端、墙长超过8m或层高的2倍时沿墙长每间隔4m左右设置钢筋混凝土构造柱。柱截面：墙宽x200，纵筋4Φ12，箍筋φ6@200。构造柱做法如图14。图14图15图16在主体对应构造柱的柱底部和柱顶位置处，均应在主体结构中预埋与构造柱同等数量的短筋，埋入与伸出长度如图16所示，以便与构造柱竖筋搭接。3、圈梁布置原则：当填充墙体的高度超过4.0m，应在墙体半高或门窗洞口上皮设置与柱连接且沿墙全长贯通的钢筋混凝土水平圈梁一道，与圈梁相接的主体结构应预埋短筋，做法同图15，圈梁宽度同墙厚，高度为150mm，纵筋为上、下各2Φ10箍筋为φ6@200，如图15。地下室楼梯防火墙两端设置构造柱，层高及半层高处设置圈梁一道，做法同上。4、设备暗装箱体洞口大于300mm，应设置过梁，当一侧为框架柱或混凝土墙时，应预留甩筋，过梁现浇。门窗洞口过梁见下表5、建筑外檐宽度不大于1000mm的窗间墙构造可以采用抱框柱的构造措施，构造详见图20。a、抱框柱马牙槎尺寸如图20所示。b、墙体高度超过4.0米时，应设置钢筋混凝土圈梁，圈梁钢筋锚入抱框柱内。当设置一道圈梁时，圈梁位于墙高一半位置；设置两道以上时均分墙高。圈梁做法如15所示。c、沿墙高每隔500mm设置一道2φ6拉结钢筋，拉结筋通长设置，两端锚入抱框柱并与其纵筋拉结。d、窗间墙砌块砌筑时应按照规范要求进行排砖，合理布置砌块位置。e、100厚填充墙门口做法如图17所示，主体施工时应预留预埋钢筋，预留预埋做法参构造柱预留预埋f、墙长大于5.0m时，墙顶与梁或楼板设置拉结，可按天津市工程建设标准02G02图集第46页构造执行；6、墙体拉结筋、圈梁、构造柱的设置及做法除满足本交底要求外还应满足设计要求。图17项目技术负责人签字：年月日交底人签字：年月日施工班组负责人签字：年月日注：施工方案交底记录一式三份，一份施工班组留存；一份项目经理部留存；一份分公司质量技术部门留存。
