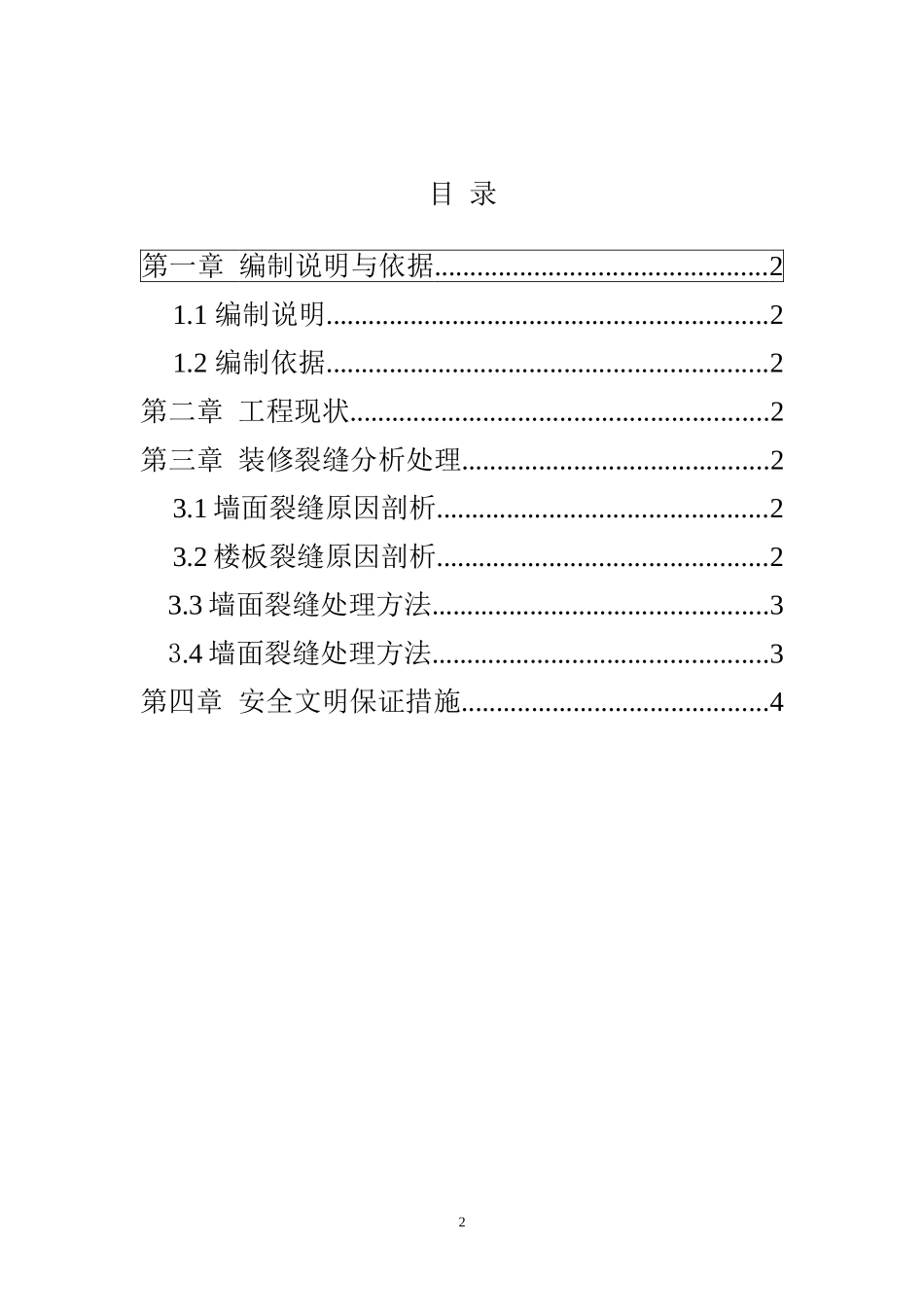

星洲名园二期工程裂缝修补专项方案编制:审核:审批:江苏丰义建筑安装工程有限公司2015年3月9日1目录第一章编制说明与依据...............................................21.1编制说明...............................................................21.2编制依据...............................................................2第二章工程现状............................................................2第三章装修裂缝分析处理............................................23.1墙面裂缝原因剖析...............................................23.2楼板裂缝原因剖析...............................................23.3墙面裂缝处理方法................................................33.4墙面裂缝处理方法................................................3第四章安全文明保证措施............................................42第一章编制说明与依据1.1编制说明星洲名园二期工程7#门601室，在工程完工及交付给业主后，内墙面及天面楼板出现裂缝，为了给业主交出合格、满意的工程，在全面深入、细致地学习设计图纸，结合本企业同类工程施工经验或技术资料以及社会已解决类似案例，故编制本施工方案1.2编制依据1、甲方提供的本工程部分有关设计施工图纸。2、有关现行规范1.《建筑工程施工质量验收统一标准》2.《现行建筑施工规范大全》3.《砌体工程施工质量验收规范》4.《建筑装饰装修工程质量验收规范》3、本企业同类工程施工经验或技术资料。第二章工程现状7#门601室填充墙外墙采用混凝土小型空心砌块砌筑，填充墙内墙采用蒸压加气混凝土砌块砌筑，面层采用混合砂浆粉刷，已全部施工完毕。内墙混凝土柱与墙体搭接处存在竖向裂缝。裂缝早上不明显，晴天的午后变得明显。客厅楼板出现裂缝，裂缝由外向内发展，未形成贯穿裂缝。第三章墙面装修及楼板裂缝分析及处理3.1、墙面裂缝原因剖析蒸压加气混凝土砌块具有吸水率大、干缩变形显著的特点，当砌块含水率不大于5%时，其干缩变形才趋于稳定。如果砌块干缩变形过大，则容易造成裂缝。因此，蒸压加气混凝土砌块的干缩是造成墙体开裂的主要原因。此类裂缝为材质收缩变形裂缝，不会对结构安全产生威胁，仅仅是影响美观。蒸压加气混凝土3砌块墙体裂缝的出现具有一定的规律，一般在砌筑后次年出现，通常在春、秋交接或干燥季节多发，二至三年后趋于稳定。3.2、楼板裂缝原因剖析板钢筋错位，保护层过大，导致结构承载力下降引起裂缝；板上层负弯矩钢筋不足引起的板上部开裂；温度应力引起的伸缩裂缝。3.3、墙面裂缝处理方法1、对于较大裂缝，在填充墙面分别沿竖向及水平方向用手提切割机切槽，深度20mm（至砌体表面），宽度为150-200mm，竖向槽从楼板底至地面，横向槽拉通墙面并覆盖两侧混凝土墙柱表面（升至两侧混凝土墙柱的宽度为300mm）。2、将槽内的粉刷砂浆用人工凿除，用钢丝刷清除基层表面粉尘和灰皮，用水充分湿润基层，用喷枪将ZJ界面剂均匀喷射到基层上，厚度3mm墙面并保持湿润。3、墙面凿除部位用胶水加水泥满贴网格布一道，抹面厚度超过20mm时，分2次用混合砂浆粉刷，并略低于大墙面3~5mm。完成后次日浇水养护。4、待砂浆干燥用小锤敲击检查是否空鼓后，再恢复墙面面层。外表面面层采用抗裂水泥砂浆抹平，压入第二层网格布抹平、收光。完成后次日浇水养护。这种方法，利用两层网格布的拉结作用，使框架与填充墙形成整体，将变形差均匀地分散于整个墙面，共同变形的能力增加，从而避免或减少裂缝的发生。另外，这种办法对墙体破坏小，工期快，易于恢复装饰层。3.4、楼板裂缝处理方法本工程中出现的裂缝处于楼板中部或负弯矩钢筋端部位置，裂缝由外向内发展，从结构安全及使用功能角度考虑，对未贯通的裂缝须在楼板下部粘贴碳纤维布进行处理，在裂缝分布范围1600mm宽度沿受力方向贴碳纤维布一层，沿裂缝方向碳纤维布边缘贴200mm宽碳纤维压条一道；1、构件基底处理：将混凝土表面用角磨机、砂轮（砂纸）等工具，去除混凝土表面的浮浆、油污等杂质，构件基面的混凝土要打磨平整。用脱脂棉沾丙酮擦拭表面，用吹...
