墙体剔槽配管样板做法及要求VIP免费

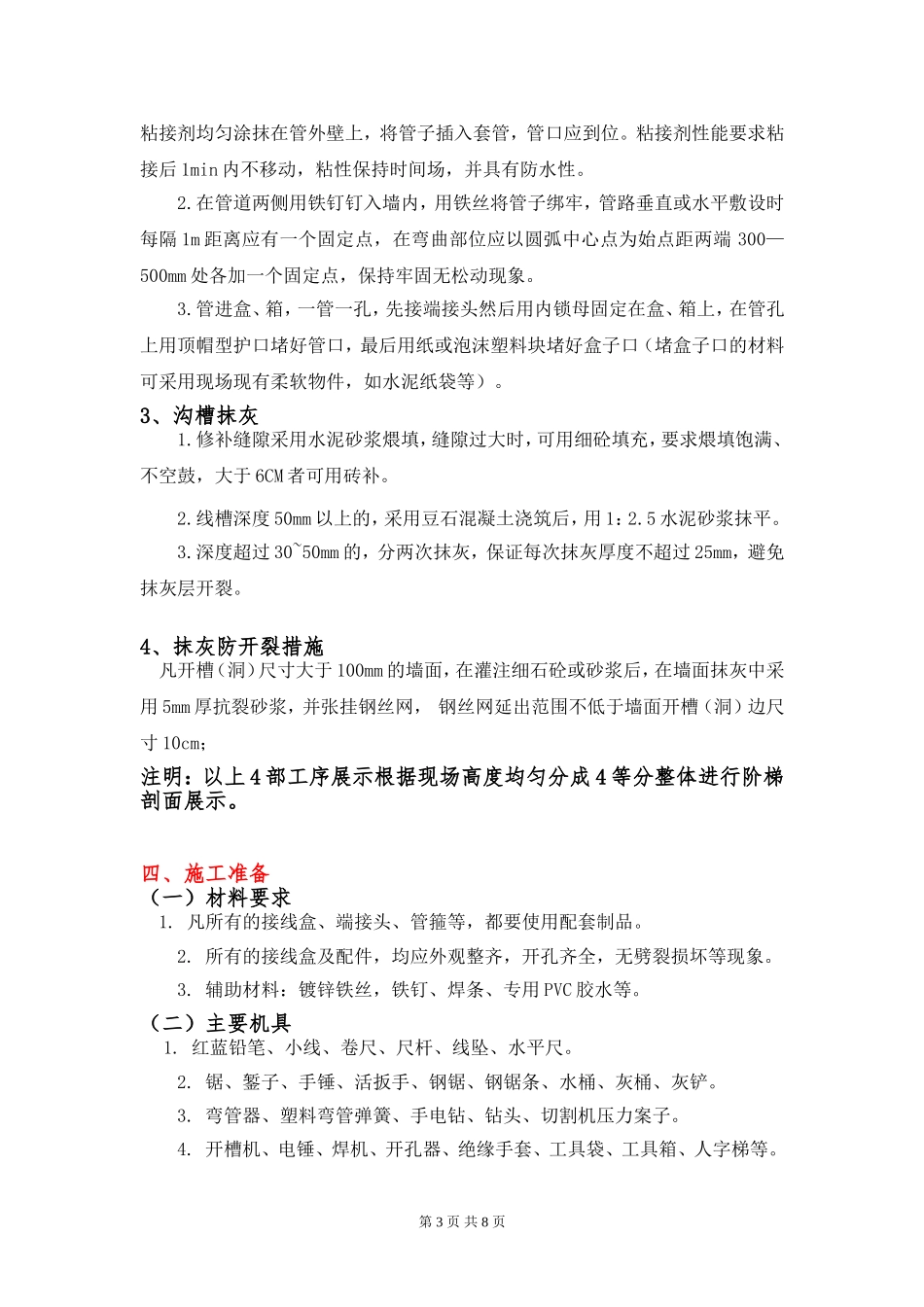

目录一、展示部位………………………………………………………………………2二、展示内容………………………………………………………………………2三、展示要求………………………………………………………………………21、墙体剔槽………………………………………………………………………22、槽内配管及线管固定…………………………………………………………33、沟槽抹灰………………………………………………………………………34、抹灰防开裂措施………………………………………………………………3四、施工准备………………………………………………………………………4（一）材料要求……………………………………………………………………4（二）主要机具……………………………………………………………………4（三）作业条件……………………………………………………………………4五、操作工艺………………………………………………………………………4（一）工艺流程……………………………………………………………………4（二）弹线定位……………………………………………………………………4（三）墙体开槽……………………………………………………………………4（四）加工弯管……………………………………………………………………5（五）管子敷设……………………………………………………………………6（六）抹灰修补……………………………………………………………………6（七）扫管穿带线…………………………………………………………………6六、成品保护………………………………………………………………………7七、质量标准………………………………………………………………………8（一）保证项目……………………………………………………………………8（二）基本项目……………………………………………………………………8八、通病防治………………………………………………………………………8九、其他措施………………………………………………………………………9第1页共8页墙体剔槽配管展示一、展示部位（一）墙体剔槽配管展示；（二）强电箱上部墙体剔槽配管展示；（三）弱电箱下部墙体剔槽配管展示；二、展示内容1、墙体剔槽；2、槽内配管；3、线管固定；4、沟槽填充抹灰；5、抹灰防开裂；6、剔槽部位整体抹灰。三、展示要求分别对1、墙体剔槽；2、槽内配管；3、线管固定；4、沟槽抹灰；5、抹灰防裂；6、整体进行阶梯剖面展示。1、墙体剔槽①墙体剔槽展示1.配合土建砌体施工，根据电气设计图要求与土建墙上弹出的水平线，用墨线仪弹出我们所需控制线来安装管路和盒箱。2.根据已弹好的线，采用切割机割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为N《根数》×《管直径》+3.0厘米，开槽机、切割机切割后，在用扁錾子剔除。3.位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙1.0-1.5厘米，盒四周用砂浆粉宽1.0厘米护坡②强弱电箱上、下部墙体剔槽配管展示1.根据已弹好的线，采用切割机割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为N《根数》×《管直径》+3.0厘米，开槽机、切割机切割后，在用扁錾子剔除。2.沟槽边缘切割整齐无破边现象，竖向垂直无扭曲歪斜现象，竖向垂直度偏差2mm/m。不能顺利入箱的配管在相应部位煨成45°弯并保持一线。只对最外层配管进行展示，内侧各层配管进行抹灰处理。最外层配管进入过梁处均匀排列并固定。2、槽内配管及线管固定1.阻燃PVC管使用套管连接（包括端接头）。用小刷子粘配套共饮高的塑料管第2页共8页粘接剂均匀涂抹在管外壁上，将管子插入套管，管口应到位。粘接剂性能要求粘接后1min内不移动，粘性保持时间场，并具有防水性。2.在管道两侧用铁钉钉入墙内，用铁丝将管子绑牢，管路垂直或水平敷设时每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300—500mm处各加一个固定点，保持牢固无松动现象。3.管进盒、箱，一管一孔，先接端接头然后用内锁母固...
