墙体剔凿技术交底VIP免费

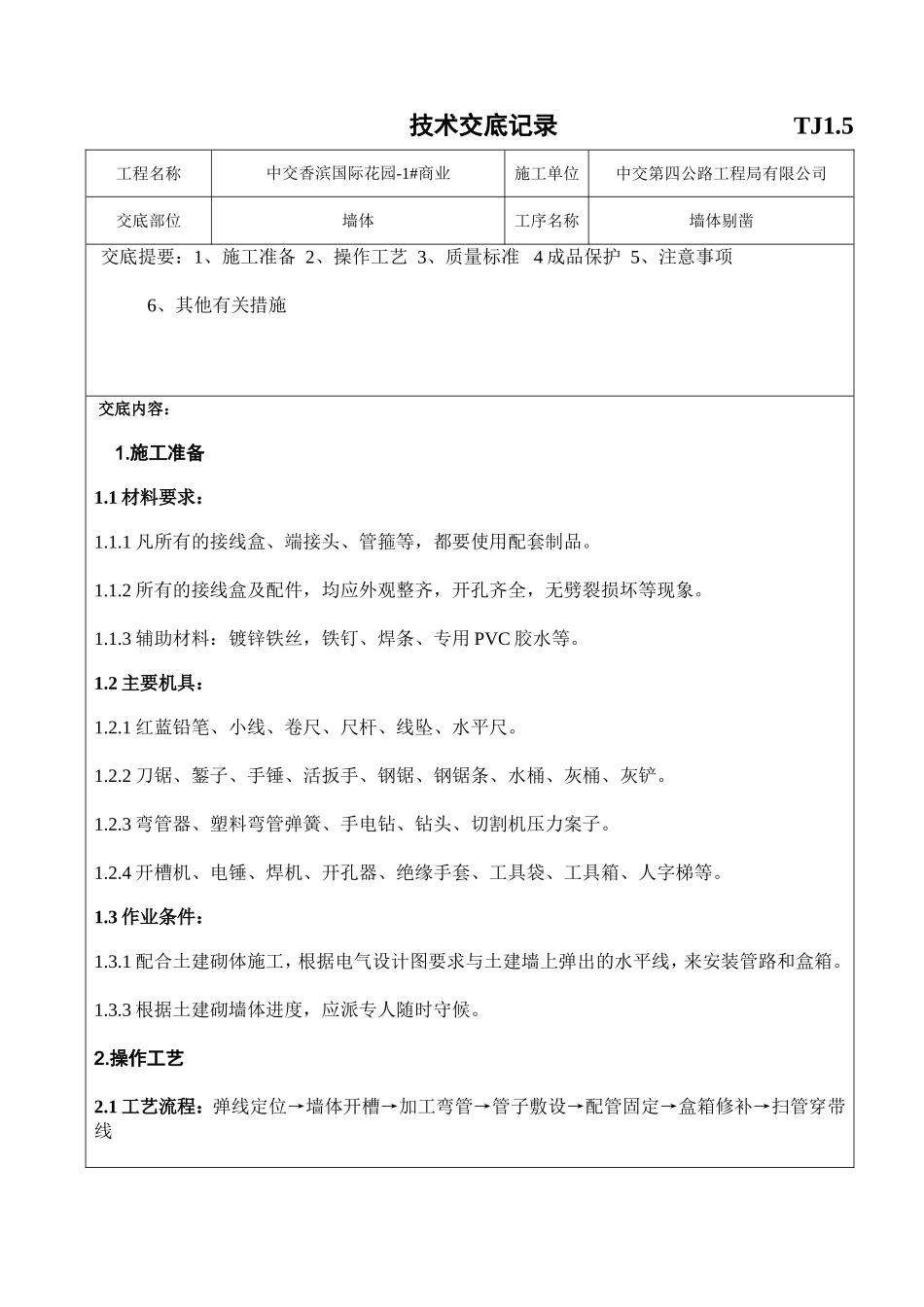

技术交底记录TJ1.5工程名称中交香滨国际花园-1#商业施工单位中交第四公路工程局有限公司交底部位墙体工序名称墙体剔凿交底提要：1、施工准备2、操作工艺3、质量标准4成品保护5、注意事项6、其他有关措施交底内容：1.施工准备1.1材料要求：1.1.1凡所有的接线盒、端接头、管箍等，都要使用配套制品。1.1.2所有的接线盒及配件，均应外观整齐，开孔齐全，无劈裂损坏等现象。1.1.3辅助材料：镀锌铁丝，铁钉、焊条、专用PVC胶水等。1.2主要机具：1.2.1红蓝铅笔、小线、卷尺、尺杆、线坠、水平尺。1.2.2刀锯、錾子、手锤、活扳手、钢锯、钢锯条、水桶、灰桶、灰铲。1.2.3弯管器、塑料弯管弹簧、手电钻、钻头、切割机压力案子。1.2.4开槽机、电锤、焊机、开孔器、绝缘手套、工具袋、工具箱、人字梯等。1.3作业条件：1.3.1配合土建砌体施工，根据电气设计图要求与土建墙上弹出的水平线，来安装管路和盒箱。1.3.3根据土建砌墙体进度，应派专人随时守候。2.操作工艺2.1工艺流程：弹线定位→墙体开槽→加工弯管→管子敷设→配管固定→盒箱修补→扫管穿带线2.2弹线定位：2.2.1加气砼砌块墙体砌筑完毕后，应根据图纸和规范要求准确找出位置，进行测量后弹出水平墨线，标出盒的具体位置标高。2.3墙体开槽：2.3.1根据已弹好的线，采用切割机割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为N（根数）×(管直径)+3.0厘米，开槽机、切割机切割后，在用扁錾子剔除。2.3.2位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙1.0-1.5厘米，盒四周用砂浆粉宽1.0厘米护坡。2.33线槽处理方案（1）、宽为30mm的线槽：采用1：2.5水泥砂浆抹平。（2）、线管外壁与抹灰完成面间距不小于15mm。2.34配电箱处理方案（1）、所有的配电箱都要在墙体砌筑前预留，有个别箱体需要安装横梁也要在墙体砌筑同时完成。（2）、落地式配电箱柜安装需采用10#槽钢搁高，并应有小动物进入措施，所有灯开关、电插座均为暗装，安装边缘距门框边缘0.15m，卫生间插座安装距水立管应大于0.15m。（2）、固定后，线管外壁与抹灰完成面间距不小于15mm。（3）、线槽深度50mm以上的，采用豆石混凝土浇筑后，用1：2.5水泥砂浆抹平。2.4加工弯管：2.4.1根据设计图纸和现场情况管子敷设中需要改变方向时，应预先进行弯曲加工，管子弯曲也可以在管子切断前进行。钢导管的弯曲，应将配管本身进行煨制。在弯曲时不但要掌握一定的技巧，在弯曲过程中还要注意，弯曲处不应有折皱、凹穴、和裂缝现象，弯曲程度不应大于管外径的10%，弯曲角度一般不宜小于90度。弯曲半径不应小于管外径的10倍。2.4.2阻燃PVC管采用冷煨法，将弯管弹簧插入PVC管内需要煨弯处，两手抓牢煨弯处两端逐步煨出所需弯度，然后抽出弹簧。2.5管子敷设：2.5.1管路连接：2.5.1.1阻燃PVC管使用套管连接（包括端接头）。用小刷子粘配套共饮高的塑料管粘接剂均匀涂抹在管外壁上，将管子插入套管，管口应到位。粘接剂性能要求粘接后1min内不移动，粘性保持时间场，并具有防水性。2.5.2配管固定2.5.2.1在管道两侧用铁钉钉入墙内，用铁丝将管子绑牢，管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300—500mm处各加一个固定点，保持牢固无松动现象2.5.2.2管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。2.5.2.3把管槽清理干净，洒水湿润冲刷，用水泥素浆刷槽，然后用混合砂浆把槽沟粉平。2.6抹灰修补：2.61.修补缝隙采用水泥砂浆煨填，缝隙过大时，可用细砼填充，要求煨填饱满、不空鼓，大于6cm者可用砖补。2.62、板面开洞的修复措施：开孔洞尺寸大于200mm的，孔洞周围另加环形钢筋予以加固。待安装完毕，在孔隙周围用比现浇板高一级标号细石砼浇筑，并振捣密实。2.63、墙板凿槽的修复措施：板面凿槽埋管固定后，清理槽内杂物，浇水润湿后，采用不低于M10的水泥砂浆或C20细石砼进行修复作业，要求隙缝接口...
