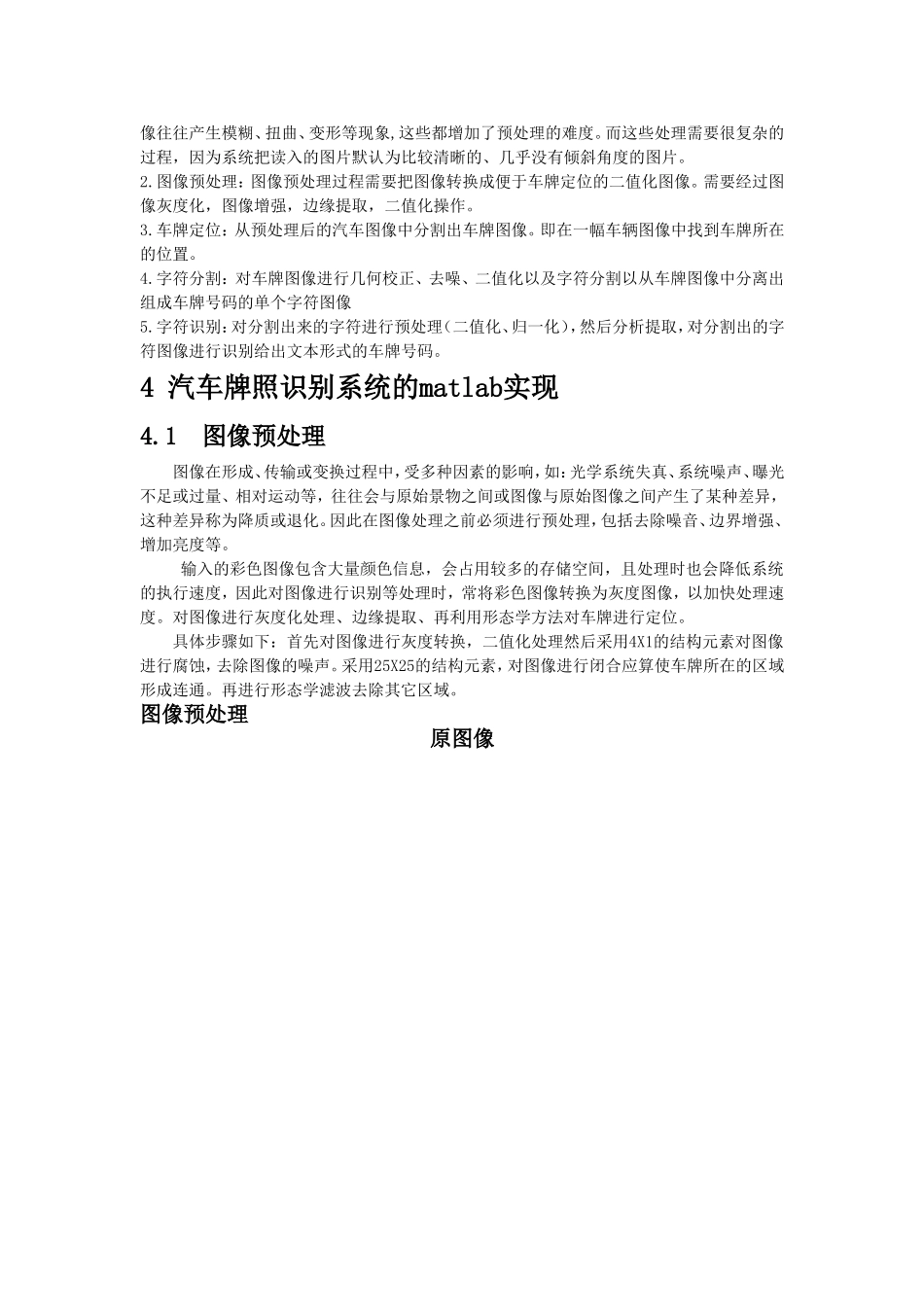

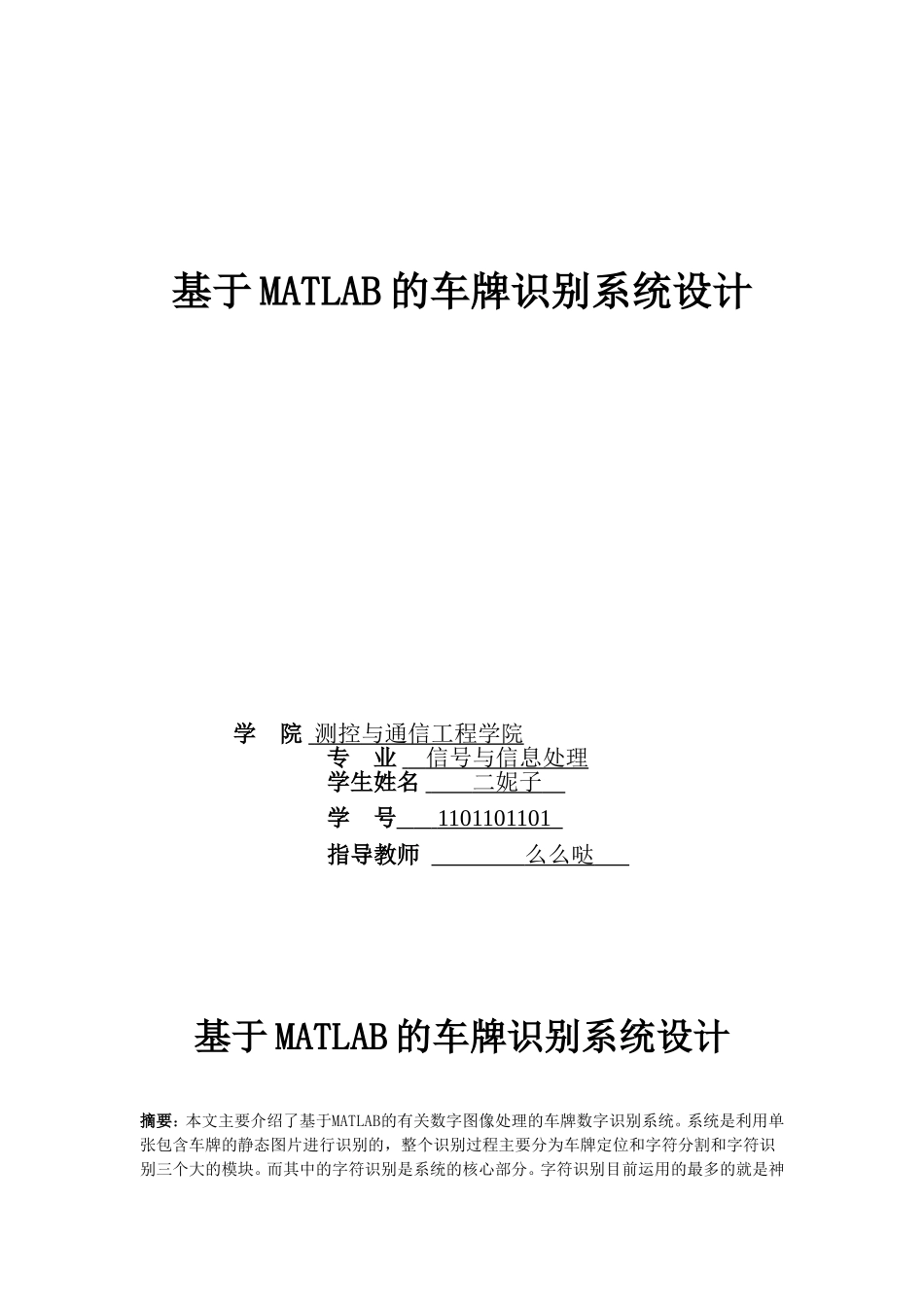

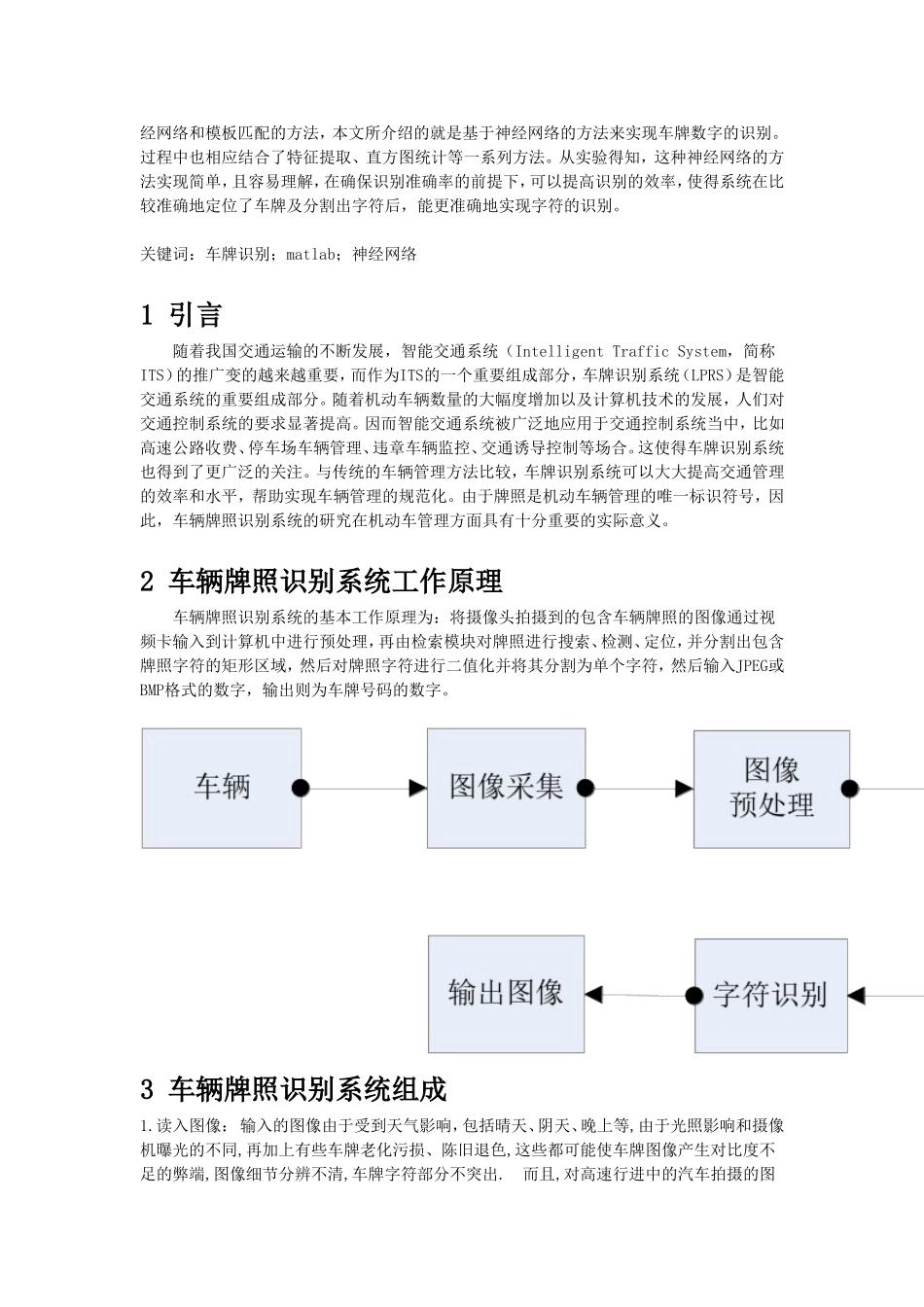

基于MATLAB的车牌识别系统设计学院测控与通信工程学院专业信号与信息处理学生姓名二妮子学号1101101101指导教师么么哒基于MATLAB的车牌识别系统设计摘要：本文主要介绍了基于MATLAB的有关数字图像处理的车牌数字识别系统。系统是利用单张包含车牌的静态图片进行识别的，整个识别过程主要分为车牌定位和字符分割和字符识别三个大的模块。而其中的字符识别是系统的核心部分。字符识别目前运用的最多的就是神经网络和模板匹配的方法，本文所介绍的就是基于神经网络的方法来实现车牌数字的识别。过程中也相应结合了特征提取、直方图统计等一系列方法。从实验得知，这种神经网络的方法实现简单，且容易理解，在确保识别准确率的前提下，可以提高识别的效率，使得系统在比较准确地定位了车牌及分割出字符后，能更准确地实现字符的识别。关键词：车牌识别；matlab；神经网络1引言随着我国交通运输的不断发展，智能交通系统（IntelligentTrafficSystem，简称ITS）的推广变的越来越重要，而作为ITS的一个重要组成部分，车牌识别系统（LPRS）是智能交通系统的重要组成部分。随着机动车辆数量的大幅度增加以及计算机技术的发展，人们对交通控制系统的要求显著提高。因而智能交通系统被广泛地应用于交通控制系统当中，比如高速公路收费、停车场车辆管理、违章车辆监控、交通诱导控制等场合。这使得车牌识别系统也得到了更广泛的关注。与传统的车辆管理方法比较，车牌识别系统可以大大提高交通管理的效率和水平，帮助实现车辆管理的规范化。由于牌照是机动车辆管理的唯一标识符号，因此，车辆牌照识别系统的研究在机动车管理方面具有十分重要的实际意义。2车辆牌照识别系统工作原理车辆牌照识别系统的基本工作原理为：将摄像头拍摄到的包含车辆牌照的图像通过视频卡输入到计算机中进行预处理，再由检索模块对牌照进行搜索、检测、定位，并分割出包含牌照字符的矩形区域，然后对牌照字符进行二值化并将其分割为单个字符，然后输入JPEG或BMP格式的数字，输出则为车牌号码的数字。3车辆牌照识别系统组成1.读入图像：输入的图像由于受到天气影响，包括晴天、阴天、晚上等,由于光照影响和摄像机曝光的不同,再加上有些车牌老化污损、陈旧退色,这些都可能使车牌图像产生对比度不足的弊端,图像细节分辨不清,车牌字符部分不突出.而且,对高速行进中的汽车拍摄的图像往往产生模糊、扭曲、变形等现象,这些都增加了预处理的难度。而这些处理需要很复杂的过程，因为系统把读入的图片默认为比较清晰的、几乎没有倾斜角度的图片。2.图像预处理：图像预处理过程需要把图像转换成便于车牌定位的二值化图像。需要经过图像灰度化，图像增强，边缘提取，二值化操作。3.车牌定位：从预处理后的汽车图像中分割出车牌图像。即在一幅车辆图像中找到车牌所在的位置。4.字符分割：对车牌图像进行几何校正、去噪、二值化以及字符分割以从车牌图像中分离出组成车牌号码的单个字符图像5.字符识别：对分割出来的字符进行预处理（二值化、归一化），然后分析提取，对分割出的字符图像进行识别给出文本形式的车牌号码。4汽车牌照识别系统的matlab实现4.1图像预处理图像在形成、传输或变换过程中，受多种因素的影响，如：光学系统失真、系统噪声、曝光不足或过量、相对运动等，往往会与原始景物之间或图像与原始图像之间产生了某种差异，这种差异称为降质或退化。因此在图像处理之前必须进行预处理，包括去除噪音、边界增强、增加亮度等。输入的彩色图像包含大量颜色信息，会占用较多的存储空间，且处理时也会降低系统的执行速度，因此对图像进行识别等处理时，常将彩色图像转换为灰度图像，以加快处理速度。对图像进行灰度化处理、边缘提取、再利用形态学方法对车牌进行定位。具体步骤如下：首先对图像进行灰度转换，二值化处理然后采用4X1的结构元素对图像进行腐蚀，去除图像的噪声。采用25X25的结构元素，对图像进行闭合应算使车牌所在的区域形成连通。再进行形态学滤波去除其它区域。图像预处理原图像灰度图像边缘检测腐蚀图像填充后图像形态学滤波后图像通过对比原始图片，我们可以发现形态滤波后的图像已经很接近正确的车牌位...
