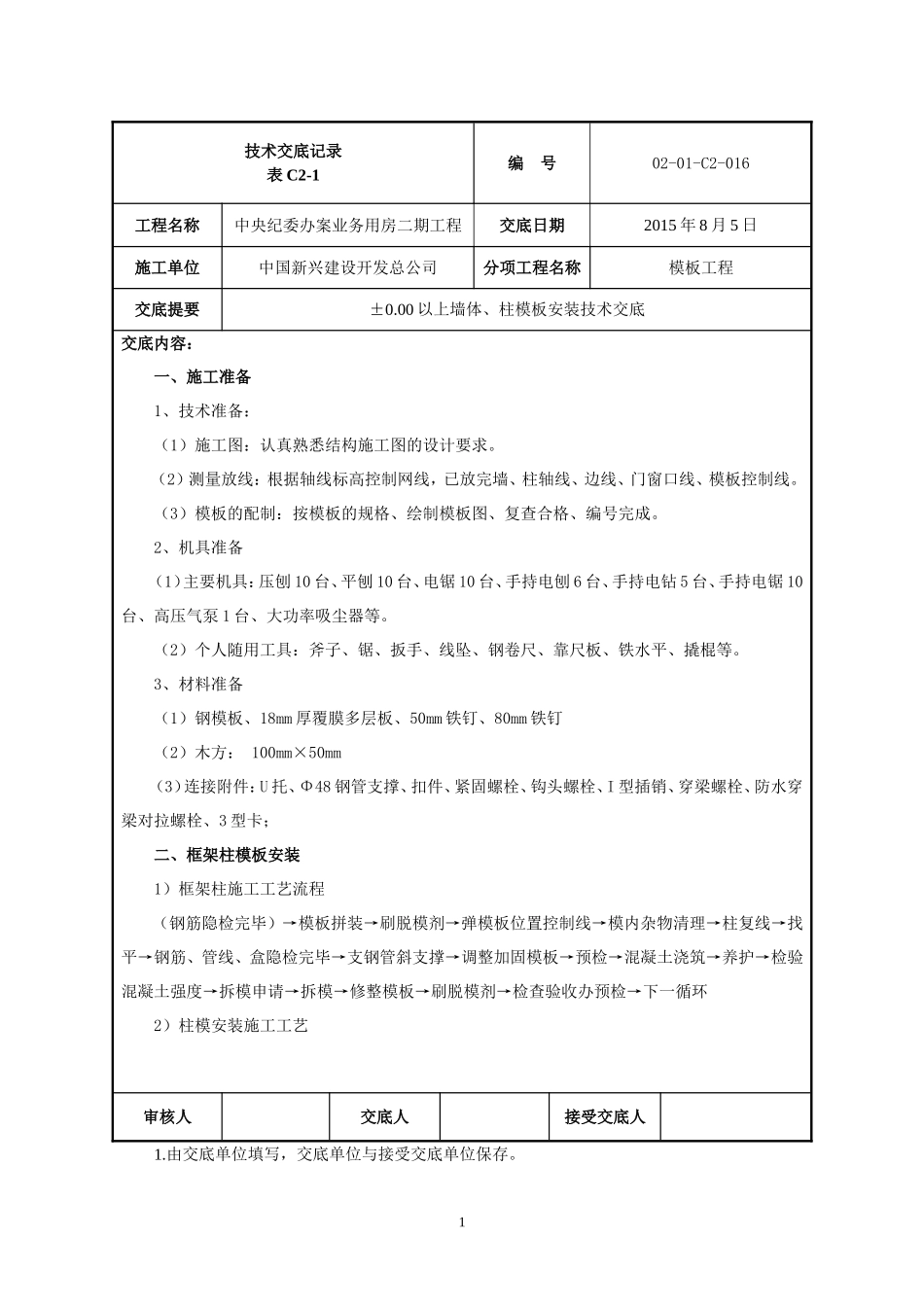

技术交底记录表C2-1编号02-01-C2-016工程名称中央纪委办案业务用房二期工程交底日期2015年8月5日施工单位中国新兴建设开发总公司分项工程名称模板工程交底提要±0.00以上墙体、柱模板安装技术交底交底内容：一、施工准备1、技术准备：（1）施工图：认真熟悉结构施工图的设计要求。（2）测量放线：根据轴线标高控制网线，已放完墙、柱轴线、边线、门窗口线、模板控制线。（3）模板的配制：按模板的规格、绘制模板图、复查合格、编号完成。2、机具准备（1）主要机具：压刨10台、平刨10台、电锯10台、手持电刨6台、手持电钻5台、手持电锯10台、高压气泵1台、大功率吸尘器等。（2）个人随用工具：斧子、锯、扳手、线坠、钢卷尺、靠尺板、铁水平、撬棍等。3、材料准备（1）钢模板、18mm厚覆膜多层板、50mm铁钉、80mm铁钉（2）木方：100mm×50mm（3）连接附件：U托、Φ48钢管支撑、扣件、紧固螺栓、钩头螺栓、I型插销、穿梁螺栓、防水穿梁对拉螺栓、3型卡；二、框架柱模板安装1）框架柱施工工艺流程（钢筋隐检完毕）→模板拼装→刷脱模剂→弹模板位置控制线→模内杂物清理→柱复线→找平→钢筋、管线、盒隐检完毕→支钢管斜支撑→调整加固模板→预检→混凝土浇筑→养护→检验混凝土强度→拆模申请→拆模→修整模板→刷脱模剂→检查验收办预检→下一循环2）柱模安装施工工艺审核人交底人接受交底人1.由交底单位填写，交底单位与接受交底单位保存。12.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号02-01-C2-016工程名称中央纪委办案业务用房二期工程交底日期2015年8月5日施工单位中国新兴建设开发总公司分项工程名称模板工程交底提要±0.00以上墙体、柱模板安装技术交底交底内容：柱模安装时，先按柱边线在柱模下口贴18mm宽海棉条，检查柱箍上的垫块是否均匀牢固。最下面一排垫块距柱根不大于100mm，分别吊装柱模就位。在距柱模上口600mm处加钢管箍（扣件连接），钢管箍和地锚间用钢管连接，作为斜撑。柱模根部用U托和Φ48钢管固定于Φ25的钢筋地锚上。就位吊直后，加柱箍。最后校直、拧紧。根据柱截面尺寸，柱箍采用模板锁。框架柱每道模板锁柱箍采用两道50*100方钢与模板锁进行紧固。第一道模板锁距地面250mm，柱箍间距为500mm一道。安装柱箍的拉杆或斜撑：柱模每边设两根拉杆，固定于预先预埋的模板钢筋环上，用线锤或经纬仪控制，用顶丝调节校正模板垂直度，拉杆与地面宜为45°，预埋的钢筋环与柱距离为3/4柱高。安装柱模板时，同一轴线上的柱必须拉通线。最大偏差应小于2mm。柱模安装完，吊线检查四角的垂直度，误差要求小于3mm。拆模后，及时清理模板，刷好脱模剂，按规格存放在指定地点，以备下次利用。审核人交底人接受交底人1.由交底单位填写，交底单位与接受交底单位保存。22.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号02-01-C2-016工程名称中央纪委办案业务用房二期工程交底日期2015年8月5日施工单位中国新兴建设开发总公司分项工程名称模板工程交底提要±0.00以上墙体、柱模板安装技术交底交底内容：三、墙体模板支设（1）工艺流程楼层放线→弹控制线→模板底部找平→隐检验收、交接检→组装内外模板→安放纵横龙骨及穿墙螺栓→固定斜拉支撑→调整垂直度→固定模板、拧紧螺栓→自检→预检验收、交接检→砼浇筑、模板维护→检测砼强度→拆模→清理模板、刷脱模剂→下道工序施工。（2）墙体模板安装（3)模板安装就位先安装内墙模，再外墙模的顺序进行，且外墙外侧模板要从外墙中部开始就位，就位后的墙两侧模板其穿墙螺栓孔的平直且相对贯通。（4)模板组装到位后要及时进行调整校正就位，边校正边安装各种连接件及临时支撑。两侧模板穿墙螺栓孔对应安装，保证穿墙螺栓与墙模保持垂直，调整斜杆和拉杆，校对模板垂直平整后，拧紧穿墙螺栓。（5)模板安装完后，用φ48钢管斜支撑紧固，在墙体上、中、下设三道钢管斜支撑，支挡在预埋的地锚上，斜支撑与地面夹角不超过60°。（6）具体形式见下图：1)依据图纸尺寸弹出墙边线并根据支模需要弹出墙两侧的模板控制线...
