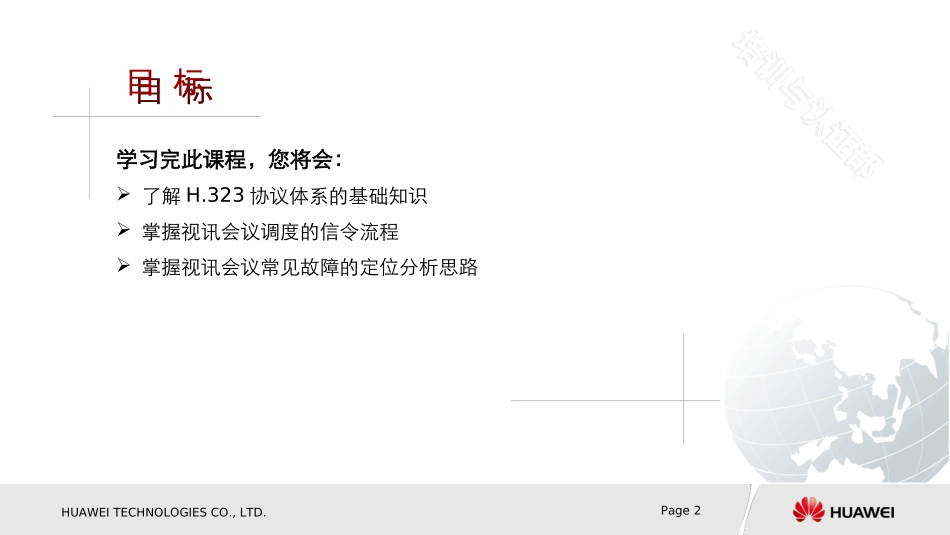

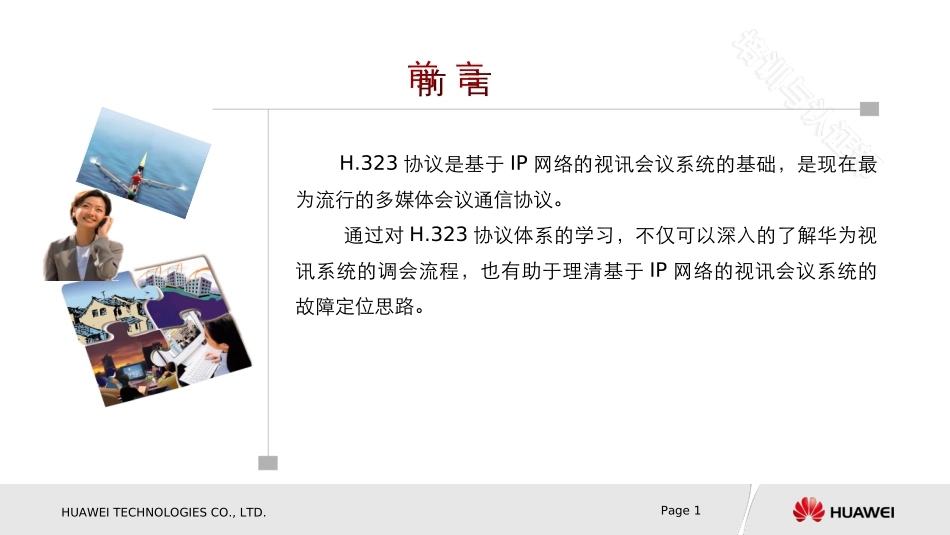

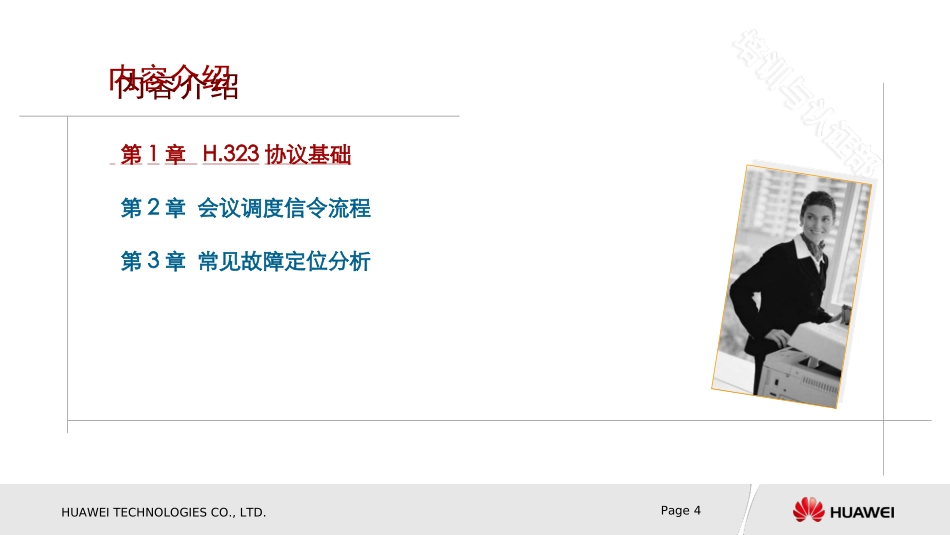

HUAWEITECHNOLOGIESCO.,LTD.Page1H.323协议是基于IP网络的视讯会议系统的基础，是现在最为流行的多媒体会议通信协议。通过对H.323协议体系的学习，不仅可以深入的了解华为视讯系统的调会流程，也有助于理清基于IP网络的视讯会议系统的故障定位思路。HUAWEITECHNOLOGIESCO.,LTD.Page2学习完此课程，您将会：了解H.323协议体系的基础知识掌握视讯会议调度的信令流程掌握视讯会议常见故障的定位分析思路HUAWEITECHNOLOGIESCO.,LTD.Page4第1章H.323协议基础第2章会议调度信令流程第3章常见故障定位分析HUAWEITECHNOLOGIESCO.,LTD.Page5第1章H.323协议基础1.1H.323协议概述1.2H.323基本概念1.3H.323协议栈介绍HUAWEITECHNOLOGIESCO.,LTD.Page6H.323协议族的来由1.1H.323协议概述HUAWEITECHNOLOGIESCO.,LTD.Page71.1H.323协议概述H.323定义H.323是ITU-T开发的在分组交网络实时多媒体通信协议族，由呼叫控制、媒体编码、管理控制、网络安全等一些列协议组成。H.323协议的作用H.323适用于在分组网络上进行多媒体通讯的技术需求，主要目的是建立点到点的媒体会话和多点间媒体会议。HUAWEITECHNOLOGIESCO.,LTD.Page81.1H.323协议概述H.323协议实体H.323定义了介于电路交换网和分组交换网之间的H.323网关（Gateway）、用于地址翻译和访问控制的网守（GateKeeper）、提供多点控制的多点会议控制器（MC）、提供多点会议媒体流混合的多点处理器（MP），以及多点会议控制单元（MCU）等实体。Terminal（终端）MultipointControlUnit(MCU)Gateway（网关）MC（多点控制器）MP（多点处理器）GateKeeper（GK）Endpoint（节点）HUAWEITECHNOLOGIESCO.,LTD.Page9第1章H.323协议基础1.1H.323协议概述1.2H.323基本概念1.3H.323协议栈介绍HUAWEITECHNOLOGIESCO.,LTD.Page101.2H.323基本概念H.323系统架构H.323终端，网关和MCU都称为节点Endpoint。GKMCUGatewayTerminalTerminalPSTNN-ISNDPacketBasedNetwork……HUAWEITECHNOLOGIESCO.,LTD.Page111.2H.323基本概念终端（Terminal）H.323终端是网络上的一个节点，与其它H.323终端、网关或者MCU之间进行实时、双向的通讯。H.323终端HUAWEITECHNOLOGIESCO.,LTD.Page121.2H.323基本概念多点控制单元（MCU）多点控制单元（MCU）用于控制多点会议。MCU由两部分组成，必备的MC和可选的MP。MC(多点控制器)--提供了在一个多点会议中控制功能；MP(多点处理器)--提供音视频处理、转发功能。MCUHUAWEITECHNOLOGIESCO.,LTD.Page131.2H.323基本概念网关（Gateway）H.323网关是指在PBN上的H.323终端与SCN上的其它节点之间，提供实时双向业务的节点。通常具有两个不同网络或通信系统的实体特性。主要实现H.323网络中的实体与其它网络或通信协议的终端进行互通。H.323GatewayH.323EndpointNon-H.323EndpointProtocolTranslation&MediaTranscodingHUAWEITECHNOLOGIESCO.,LTD.Page14地址翻译呼叫接入控制带宽控制区域管理根据节点注册时数据表，将名称或号码转换成IP地址。根据用户权限、网络带宽等条件判断是否允许节点发起呼叫。允许/拒绝节点发起带宽分配请求。GK同其管理下的节点组成一个区域(Zone)，根据前缀管理该区域节点。1.2H.323基本概念网守（Gatekeeper）HUAWEITECHNOLOGIESCO.,LTD.Page15第1章H.323协议基础1.1H.323协议概述1.2H.323基本概念1.3H.323协议栈介绍HUAWEITECHNOLOGIESCO.,LTD.Page161.3H.323协议栈介绍HUAWEITECHNOLOGIESCO.,LTD.Page171.3H.323协议栈介绍在UDP层上，H.323协议分为三大类：终端控制终端控制类(TerminalControlandManagement):终端的呼叫信令，逻辑通道及视音频能力的协商，以及会议控制等信令；媒体控制媒体控制类(MediaControl):视音频码流的发送；数据应用数据应用类(DataApplications):数据的传输。HUAWEITECHNOLOGIESCO.,LTD.Page18H.225/RAS(Registration,Admission,Status)H.225/Q.931呼叫信令H.245多媒体通道控制信令RTP/RTCP实时传输/控制协议视音频/数据协议G.7XX，H26X，H.239等H.323框架协议中主要用到的协议包括:1.3H.323协议栈介绍HUAWEITECHNOLOGIESCO.,LTD.Page191.3H.323协...
