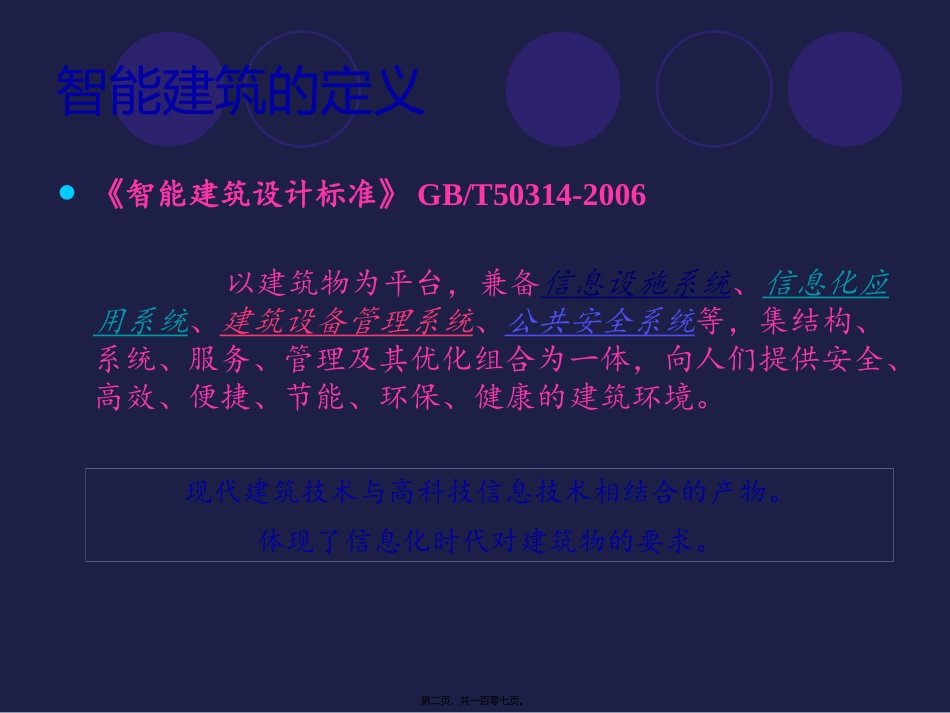

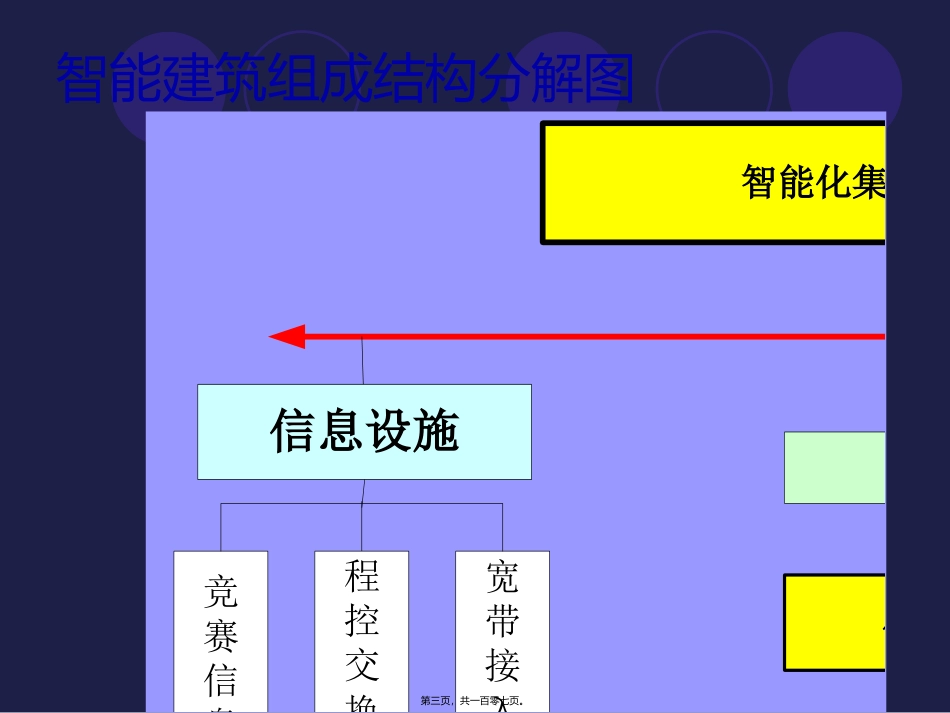

Fastrecall……第一页，共一百零七页。智能建筑的定义《智能建筑设计标准》GB/T50314-2006以建筑物为平台，兼备信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统等，集结构、系统、服务、管理及其优化组合为一体，向人们提供安全、高效、便捷、节能、环保、健康的建筑环境。现代建筑技术与高科技信息技术相结合的产物。体现了信息化时代对建筑物的要求。第二页，共一百零七页。智能建筑组成结构分解图智能化集成系统（IIS)网关小集成公共安全公共安全建筑设备管理联动控制灭火系统火灾探测电视监控门禁控制防盗报警程控交换宽带接入竞赛信息广播信息设施升降旗控制计时记分系统信息化应用控制网络（现场总线）执行控制装置计量传感装置综合布线售验票系统第三页，共一百零七页。可看成：中央控制+终端以计算机为主的控制中心，通过结构化综合布线与各种终端相连通信终端（电话、电脑、传真机…)传感终端（烟雾、压力、温湿度…)感知建筑物内各个空间的信息，并通过计算机处理给出相应的对策再通过各种执行终端（步进电机、阀门、电子锁、开关…)做出相应反应。第四页，共一百零七页。第三章智能建筑的综合布线系统（1）第五页，共一百零七页。本章主要内容3.1综合布线系统概述3.2综合布线系统总体规划3.3综合布线系统各子系统配置第六页，共一百零七页。今日关注1、综合布线系统的主要特点？2、综合布线系统的拓扑结构特点？3、综合布线系统由哪几部分组成？4、水平子系统通常采用什么样的传输介质？第七页，共一百零七页。3.1综合布线系统概述第八页，共一百零七页。布线系统（cabling）能够支持信息电子设备相连的各种缆线、跳线、接插软线和连接器件组成的系统。是信息传输通道。第九页，共一百零七页。发展历程传统布线：专业布线、非结构化布线美国电话电报(AT＆T)公司的贝尔(Bell)实验室的专家们经过多年的研究,在办公楼和工厂试验成功的基础上,于1985年率先推出建筑与建筑群综合布线系统（PDS：PremisesDistributionSystem)，现时已推出结构化布线系统（SCS：StructuredCablingSystem）。中华人民共和国国家标准GB/T50311-2007命名为综合布线系统（GCS：Genericcablingsystem)。第十页，共一百零七页。第十一页，共一百零七页。综合布线的诞生二十世纪80年代以来,随着科学技术的不断发展,尤其是通信、计算机网络、控制和图形显示技术的相互融合和发展,高层房屋建筑服务功能的增加和客观要求的提高,传统的专业布线系统已经不能满足需要。为此,发达国家开始研究和推出综合布线系统。智能化建筑中的综合布线系统已成为现代化建筑工程中的热门话题,也是建筑工程和通信工程中设计和施工相互结合的一项十分重要的内容。第十二页，共一百零七页。智能建筑与综合布线的关系综合布线系统是衡量智能化建筑的智能化程度的重要标志；综合布线系统是智能化建筑中必备的基础设施；综合布线系统能适应今后智能建筑和各种科学技术的发展需要。智能建筑的中枢神经第十三页，共一百零七页。3.1.1综合布线的定义综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。它既能使语音、数据、图象设备和信息交换设备与其它信息管理设备彼此相连，也能使这些设备与外部通信网络相连。它还包括建筑物外部配线网络或电信线路与应用系统设备之间的所有缆线及相关的连接部件。第十四页，共一百零七页。综合布线系统的使用范围一般应用于局域网覆盖范围内的弱电系统工程布线如大厦、建筑群、园区第十五页，共一百零七页。术语：弱电系统工程智能建筑中的弱电系统主要有两类：①低电压电能：交流36V以下，直流24V以下。②载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。一般情况下，弱电系统工程指第②类应用。主要包括：③电视信号工程，如电视监控系统，有线电视。④通信工程，如电话。⑤智能消防工程。⑥扩声与音响工程，如小区的中背景音乐广播，建筑物中的背景音乐。⑦综合布线工程常见的弱电系统工作电压包括：24VAC、16.5VAC、12VDC，有的时候220VAC也算弱电系统，比如有的摄像机的工作电...
